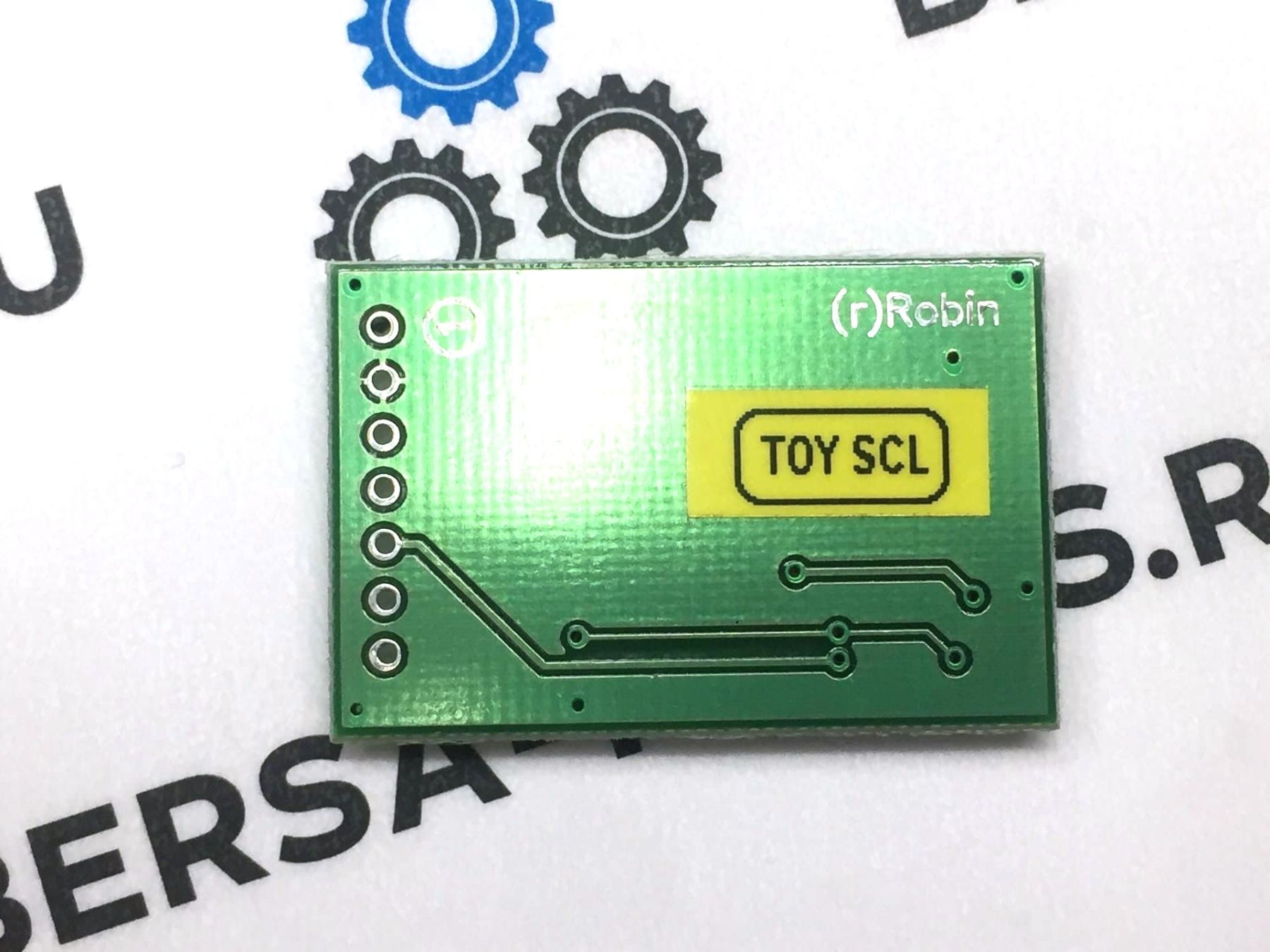

Эмулятор блокировки рулевой колонки Toyota / Subaru ESCL, LIN

Эмулятор электронной блокировки рулевой колонки ESCL, LIN для Toyota, также подходит и под Subaru с системой иммо от Toyota (после 2009г.в).

Распространяется на все автомобили, основанные на 2-байтовых системах авторизации TOYOTA.

Эмулятор по принципу "Plug & play (подключи и играй)", на некоторых автомобилях требуется дополнительное программирование

Применимость :

2008 г.в и позднее, SCL с 7-контактным разъемом, 2-байтовая система TOYOTA.

Установка на автомобиль:

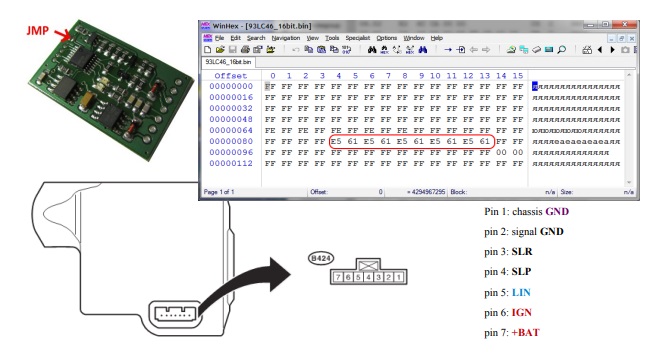

Распиновка 1: 1 и соответствует оригинальной распиновке SCL, хотя использовать оригинальный разъем непросто, потому что он очень специфичен и разработан специально для SCL. Вы можете использовать стандартный штыревой наконечник с шагом 2,54 мм и слегка согнуть штыри, чтобы они соответствовали штекеру SCL.
Первый запуск: если движок запущен, все в порядке, правильный код вычисляется и сохраняется в эмуляторе. Переключатель выключите зажигание, подождите, пока LIN перейдет в режим ожидания (оба индикатора состояния должны погаснуть), установите паяное соединение (JMP), чтобы отключить дальнейшие обновления СИНХРОНИЗАЦИИ.
Если стартер включен, но запуск двигателя запрещен, необходимо сохранить синхронизацию вручную, используя любой регистратор данных в режиме master. Параметры связи: 9600 бод, контрольная сумма = классическая. JMP должен быть открыт. Для подключения “на столе” необходимо подключить +12v к контакту 7, GND к контакту 2, LIN к контакту 5. Кадр LIN выглядит следующим образом : BF (8) DA BD AB 00 xx xx yy yy, где xx xx - СИНХРОНИЗАЦИЯ, yy yy - инвертированная СИНХРОНИЗАЦИЯ (XOR 0xFFFF). Пример: СИНХРОНИЗАЦИЯ из дампа SCL: 61E5, кадр равен BF (8) DA BD AB 00 61 E5 9E 1A. Если синхронизация сохранена, оба светодиода должны гореть в течение ½ секунды.

Не забудьте установить паяное соединение (JMP), чтобы отключить синхронизацию обновлений!

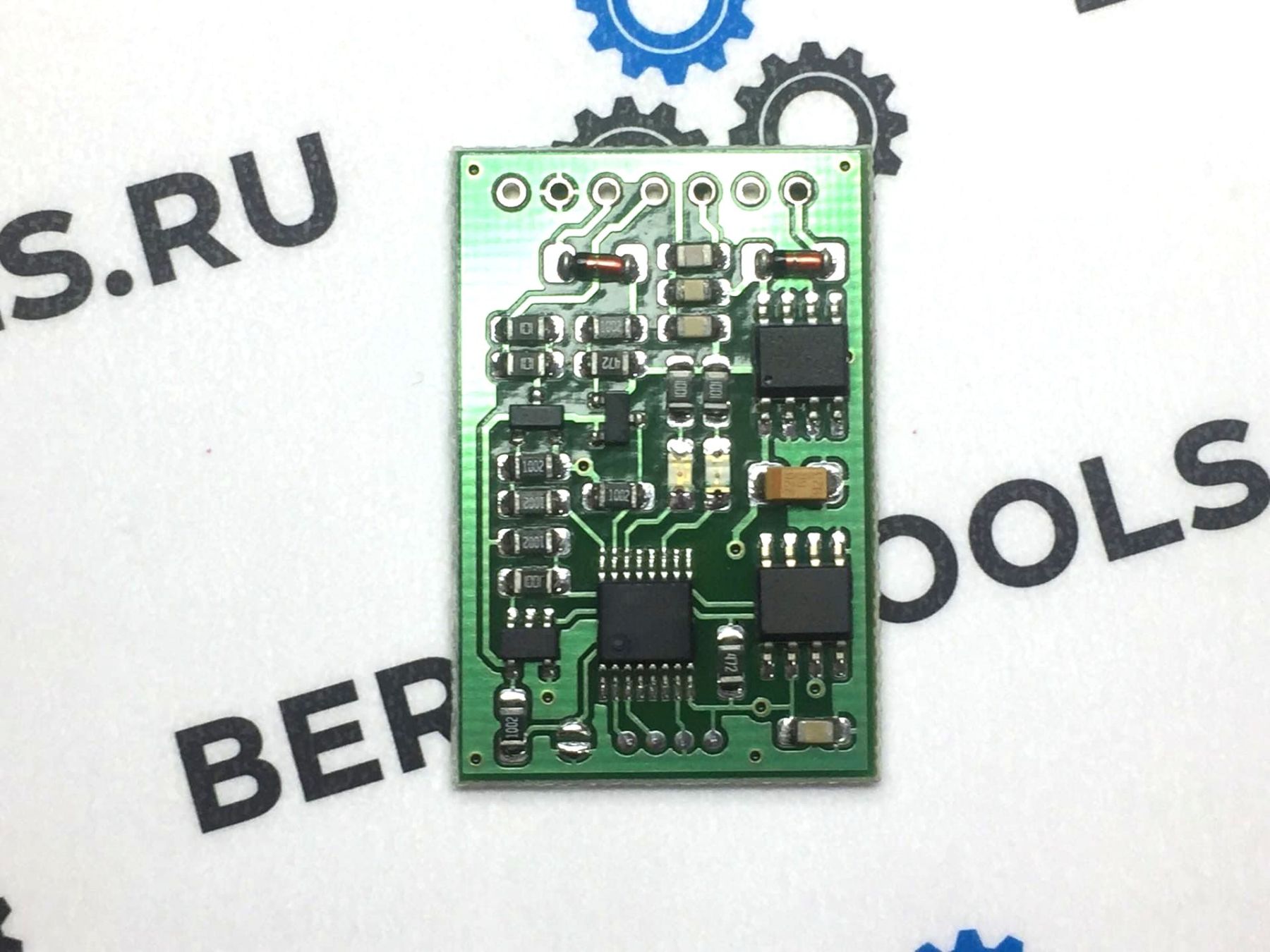

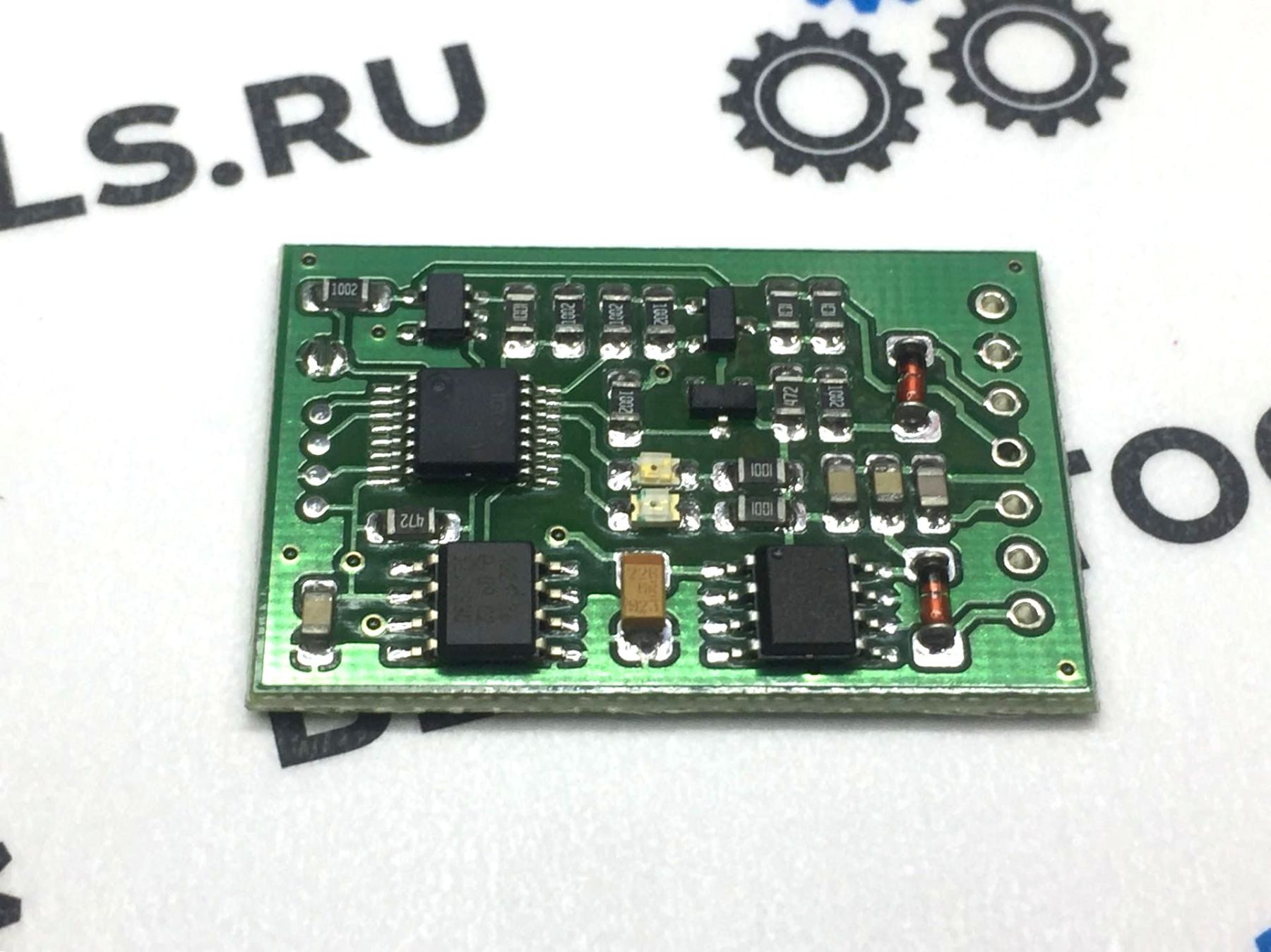

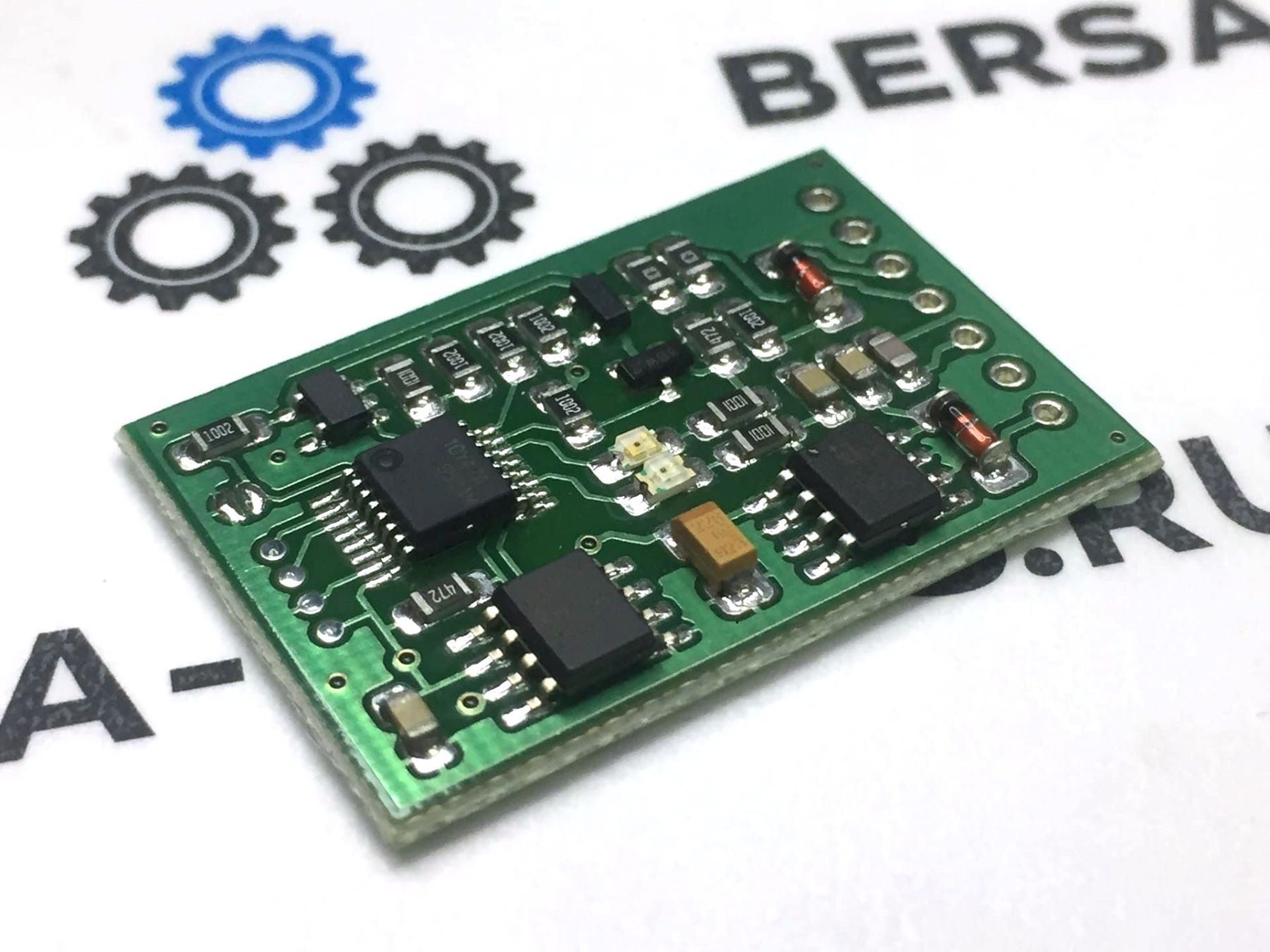

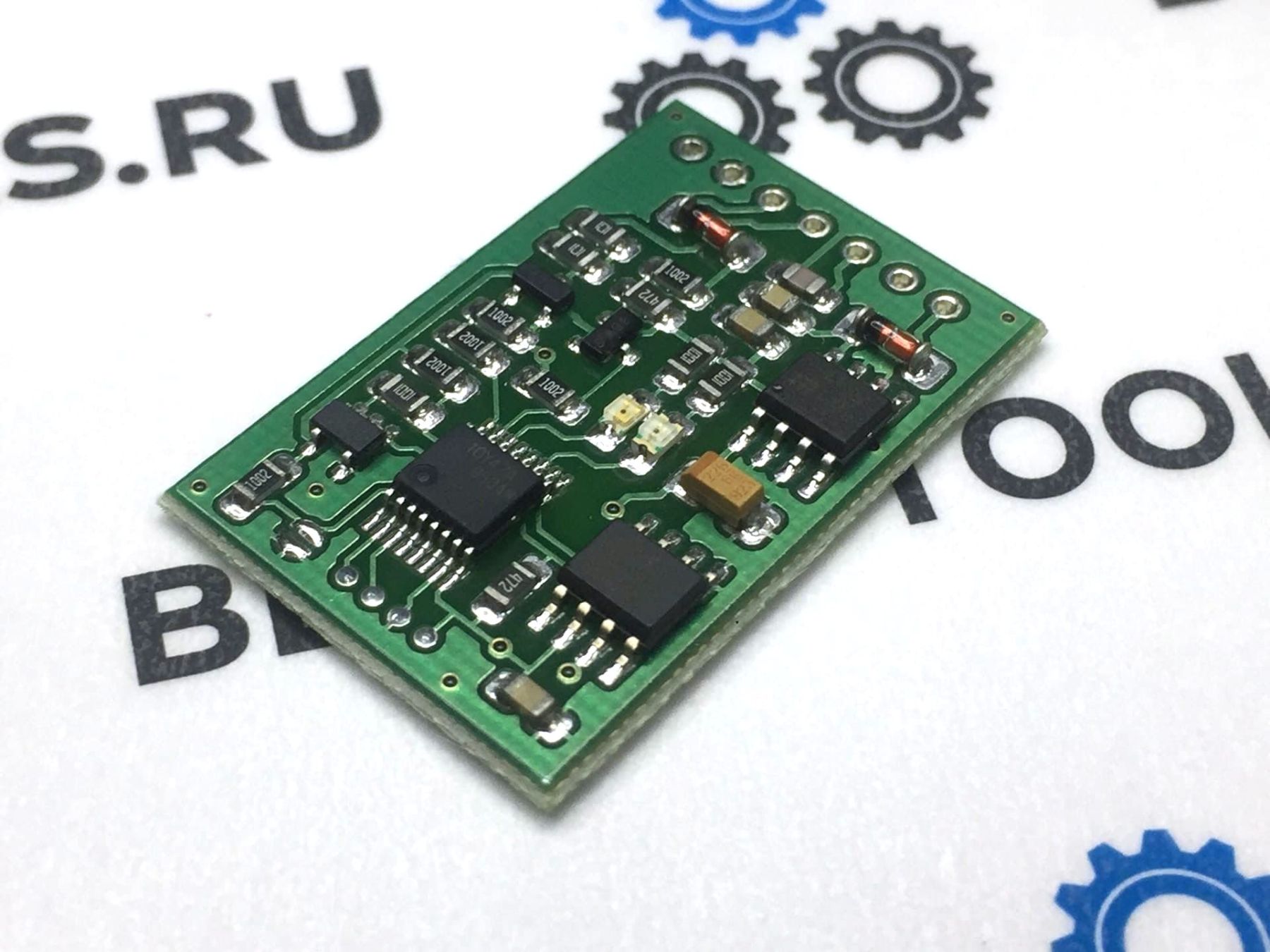

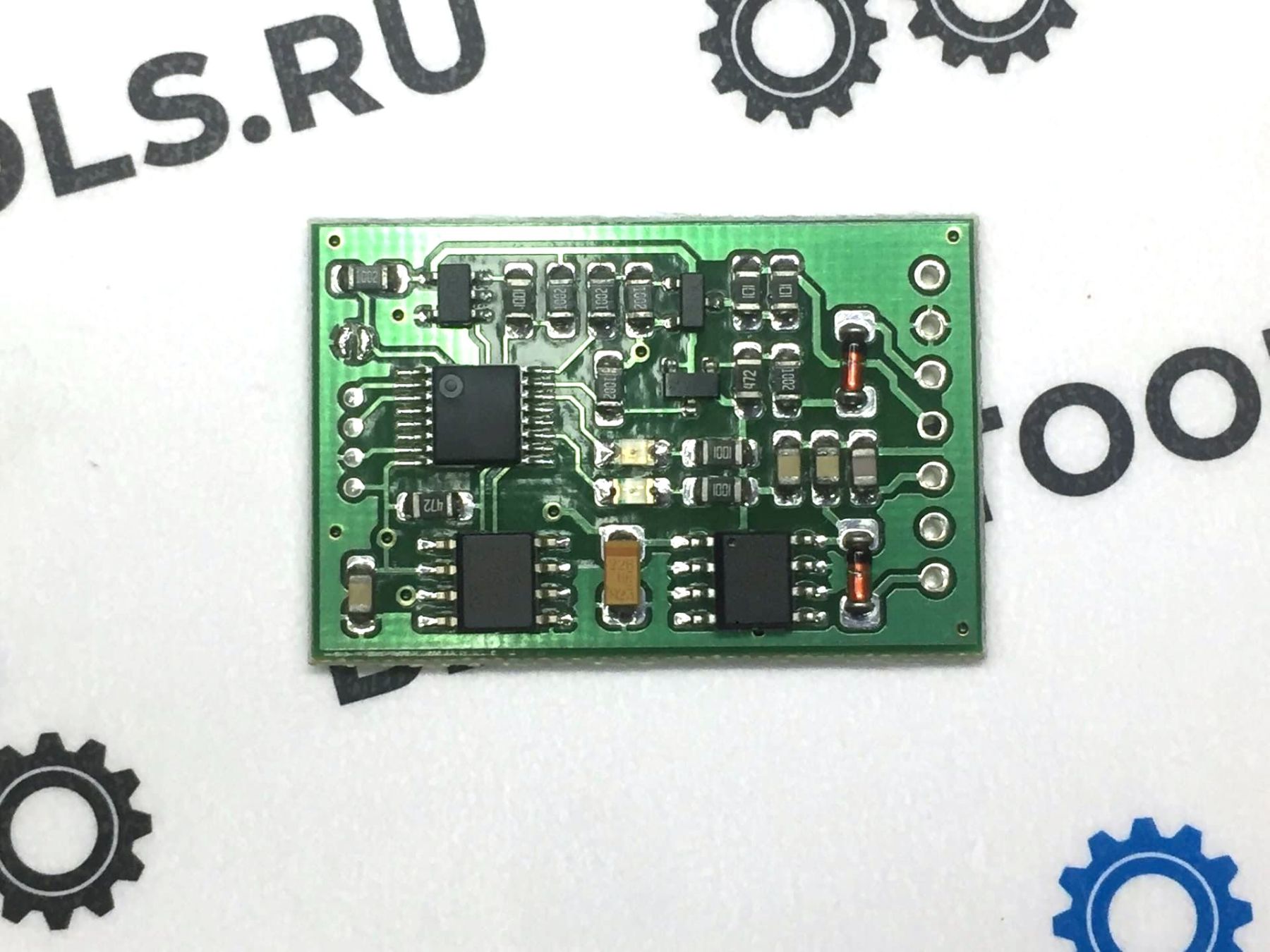

Светодиод на плате эмулятора:

• ЖЕЛТЫЙ или КРАСНЫЙ: SCL находится в заблокированном состоянии, LIN активен
• ЗЕЛЕНЫЙ: SCL находится в разблокированном состоянии, LIN активен
• Если на LIN есть активность (автомобиль переходит в спящий режим), оба светодиода гаснут.
• Оба светодиода ГОРЯТ: синхронизация сохранена (подтверждение, только режим конфигурации – JMP открыт).
