Эмулятор блокировки рулевой колонки Volvo ESCL, CAN

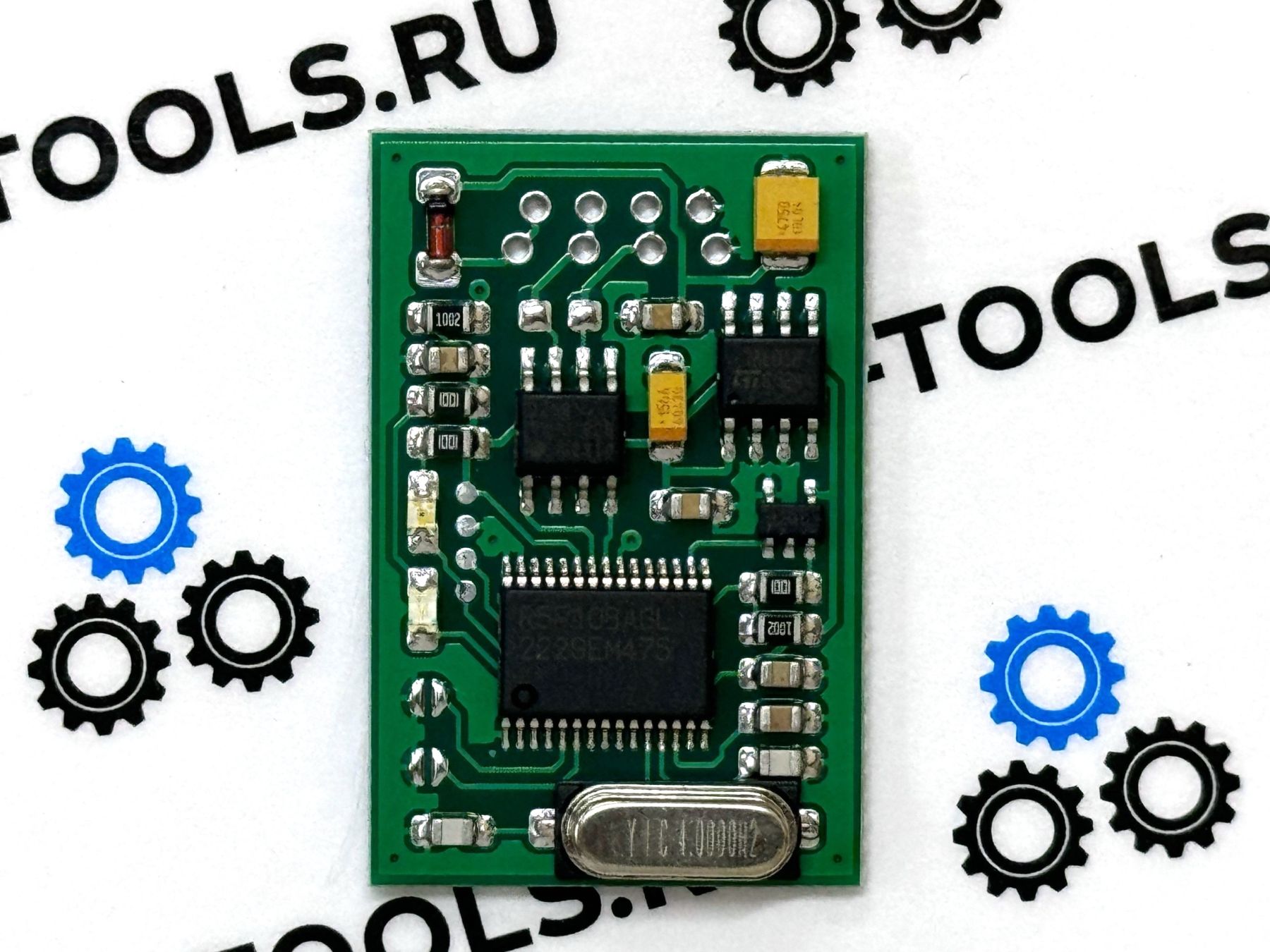

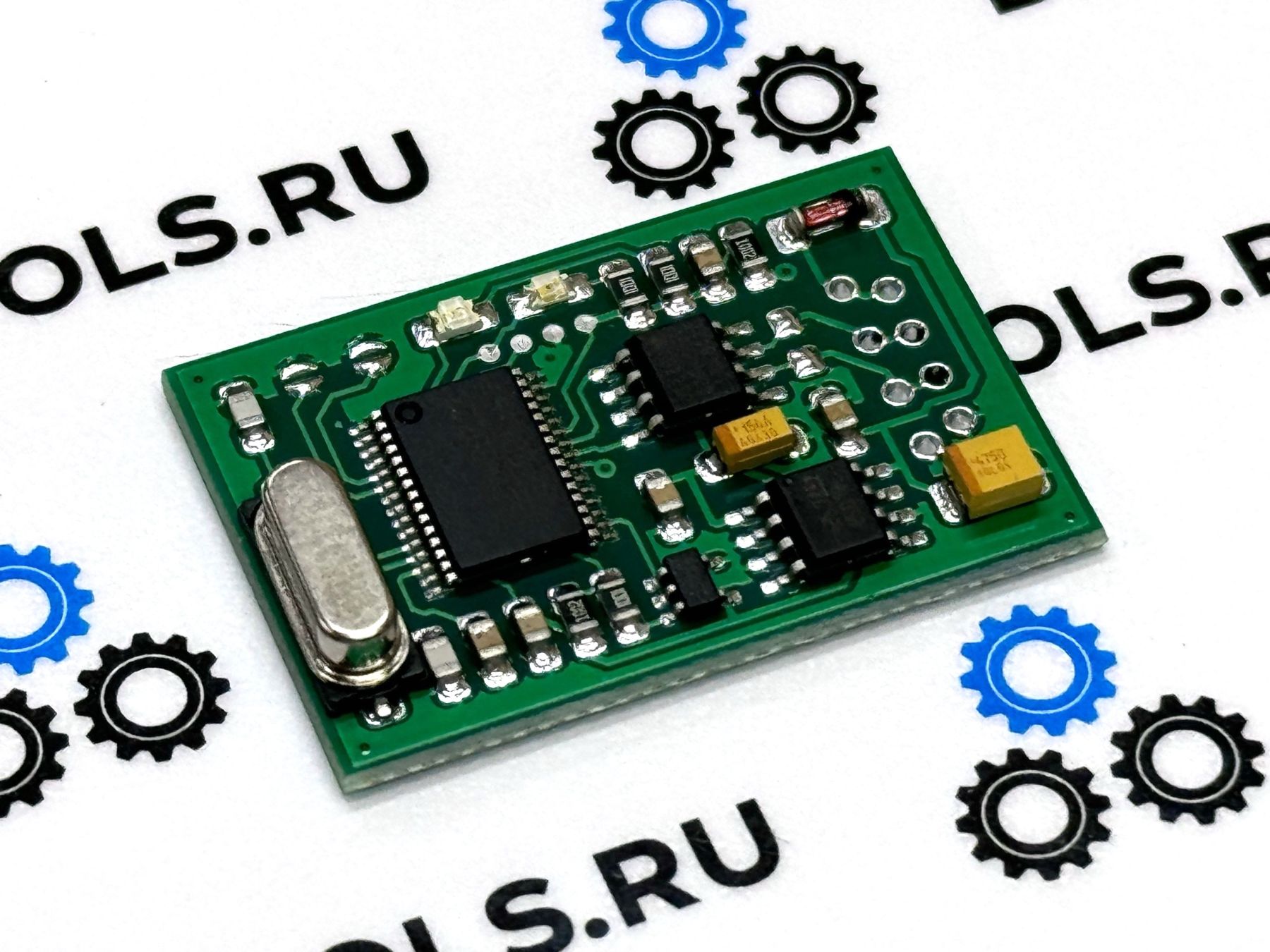

Эмулятор блокировки рулевой колонки ESCL, CAN для автомобилей Volvo, платформа SPA, с 2015 года выпуска.

Программирование не требуется, установка - Plug & Play (Подключи и работай)

Установка:

Используйте оригинальный 4-контактный разъем от использованного SCL или контактный разъем 2,54 мм, припаяйте его к плате эмулятора.

Вывод 1 отмечен на противоположной стороне платы (используйте отверстия с шагом 2,54 или 3 мм соответственно).

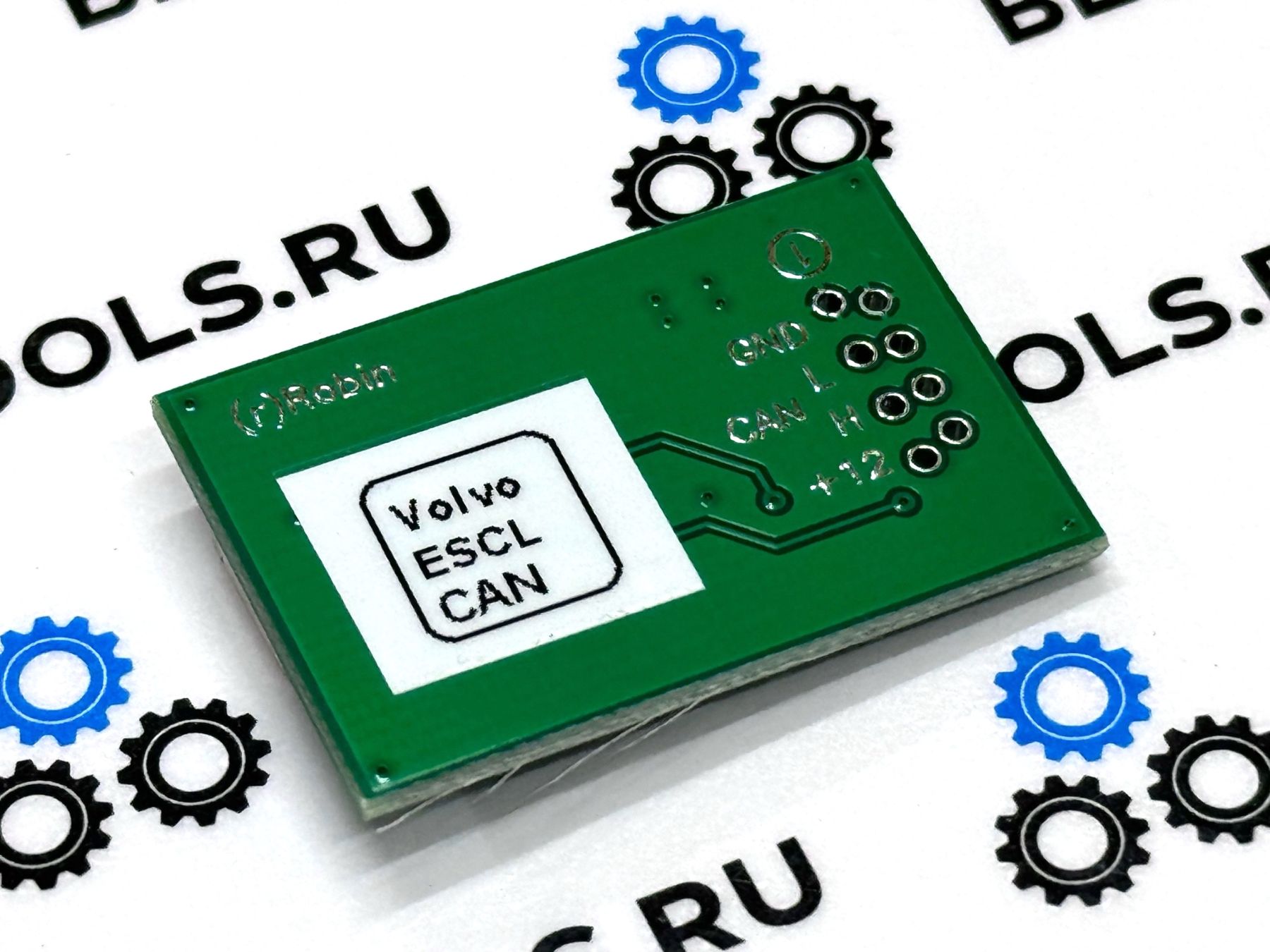

Распиновка:
Цвета проводов:

Вывод 1 заземления ЧЕРНЫЙ / ЖЕЛТЫЙ
Вывод 2 МОЖЕТ быть низким КОРИЧНЕВЫЙ / ЗЕЛЕНЫЙ
Вывод 3 МОЖЕТ БЫТЬ высоким КОРИЧНЕВЫЙ / БЕЛЫЙ
Вывод 4 Источник питания ESCL + КРАСНЫЙ / ЖЕЛТЫЙ

Светодиоды на плате эмулятора:

• ЗЕЛЕНЫЙ – разблокированное состояние ESCL;
• КРАСНЫЙ – заблокированное состояние ESCL;
• ЗЕЛЕНЫЙ и КРАСНЫЙ оба ВКЛЮЧЕНЫ: переход из одного состояния в другое (блокировка или разблокировка);
• оба ВЫКЛЮЧЕНЫ: нет активности в CAN (спящий режим).
