Эмулятор BMW MOTO: BMSK (P) immo HT-2

Эмулятор иммобилайзера BMW MOTO BMSK(P)

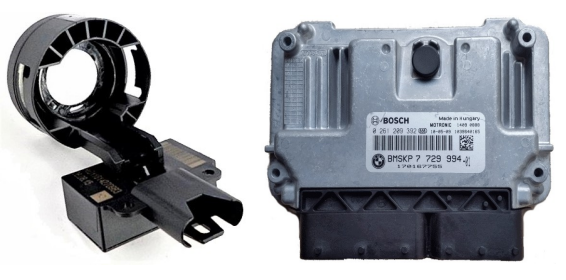

Для мотоциклов BMW, 2004 года, блок управления BMSK/BMSKP - Hitag-2 ключа

Оно ставится вместо оригинальной системы считывания и работает как «умный ключ». Но важно: оно не «готовое к установке», его надо запрограммировать под конкретный мотоцикл.

Подготовка:
Необходимо записать данные ключа в эмулятор с помощью любого K‑Line‑адаптера и конфигурационного ПО.

Инструкция:

1. Считайте флеш‑память из ЭБУ, получите KEY DATA. Важны только блоки P0…P3 — они содержат данные о «используемом / зарегистрированном ключе».

2. Запишите KEY DATA в эмулятор с помощью любого подходящего K‑Line‑адаптера. Порядок действий:

   • Подайте питание на эмулятор от стабилизированного источника +12 В.

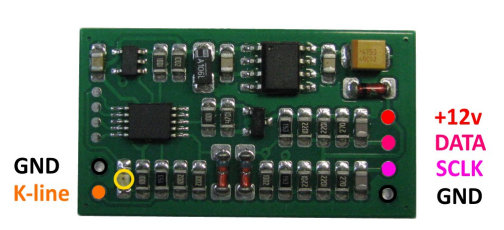

   • Подключите K‑Line‑адаптер к контактам GND (масса) и K‑Line (сигнальный провод).
   • Используйте конфигурационное ПО, чтобы записать данные ключа в эмулятор.

3. Светодиод на плате эмулятора должен мигнуть 8 раз — это значит, что данные приняты и сохранены.

Установка:
Отсоедините оригинальный антенный усилитель или перережьте провода ERA / ARA,

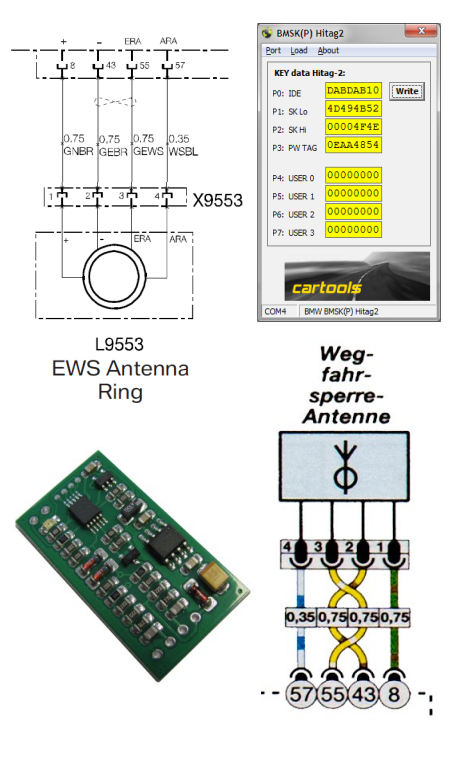

Подключите эмулятор в соответствии со схемами подключения (X9553: усилитель, ECU: 58-контактный разъем BMSK(P)-2):
◦ +12 В: X9553 pin1 / ECU pin8, питание +12 В, +
◦ GND: X9553 pin2 / ECU pin43, заземление сигнала, -
◦ DATA: X9553 pin3 / ECU pin55, линия передачи данных, ERA
◦ SCLK: X9553 pin4 / ECU pin57, последовательные часы, ARA

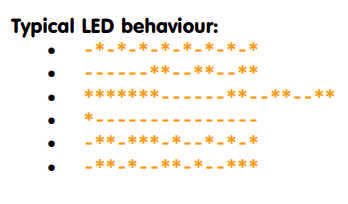

Типичное поведение светодиода:

 8 кратных коротких миганий: сохранены новые КЛЮЧЕВЫЕ данные (конфигуратор - подтверждение);
 3 кратных продолжительных мигания после паузы: авторизован ECU;
 3 раза дольше мигает после более длительного мигания: ИДЕНТИФИКАТОР КЛЮЧА / SK в порядке, возможно, неправильный P3;
 1x короткое мигание при запуске: эмулятор включен, запросов к ЭБУ нет;
 прерывистое мигание в течение нескольких секунд (при активном immo): неверный идентификатор КЛЮЧА;
 прерывистое мигание, приблизительно 1/2 секунды: известен идентификатор ключа, неверный код SK.
