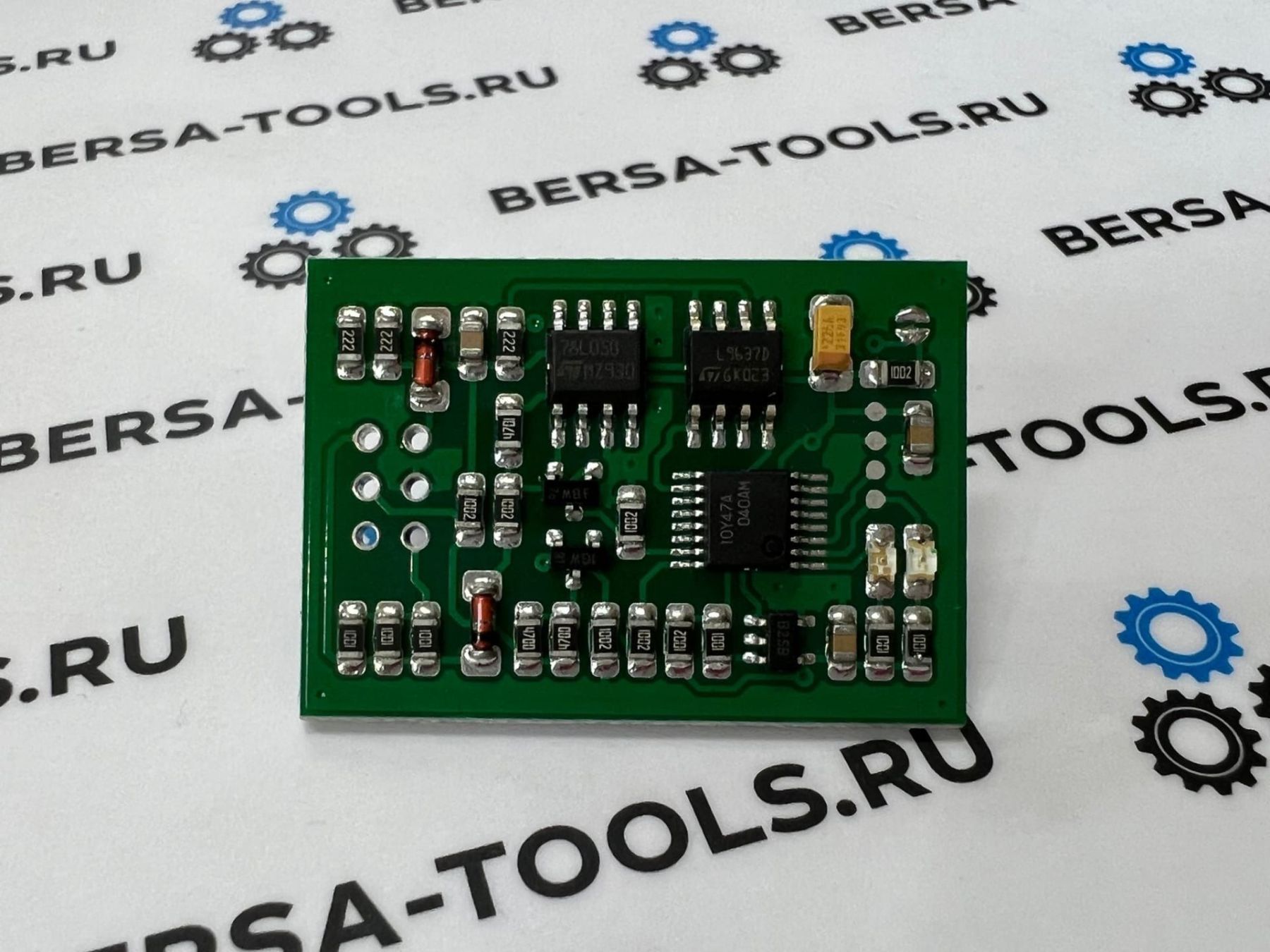

Эмулятор электронной блокировки рулевой колонки ESCL для Saab 9-3

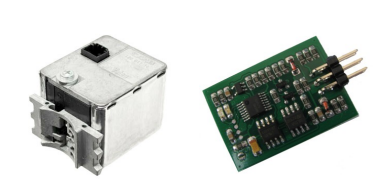

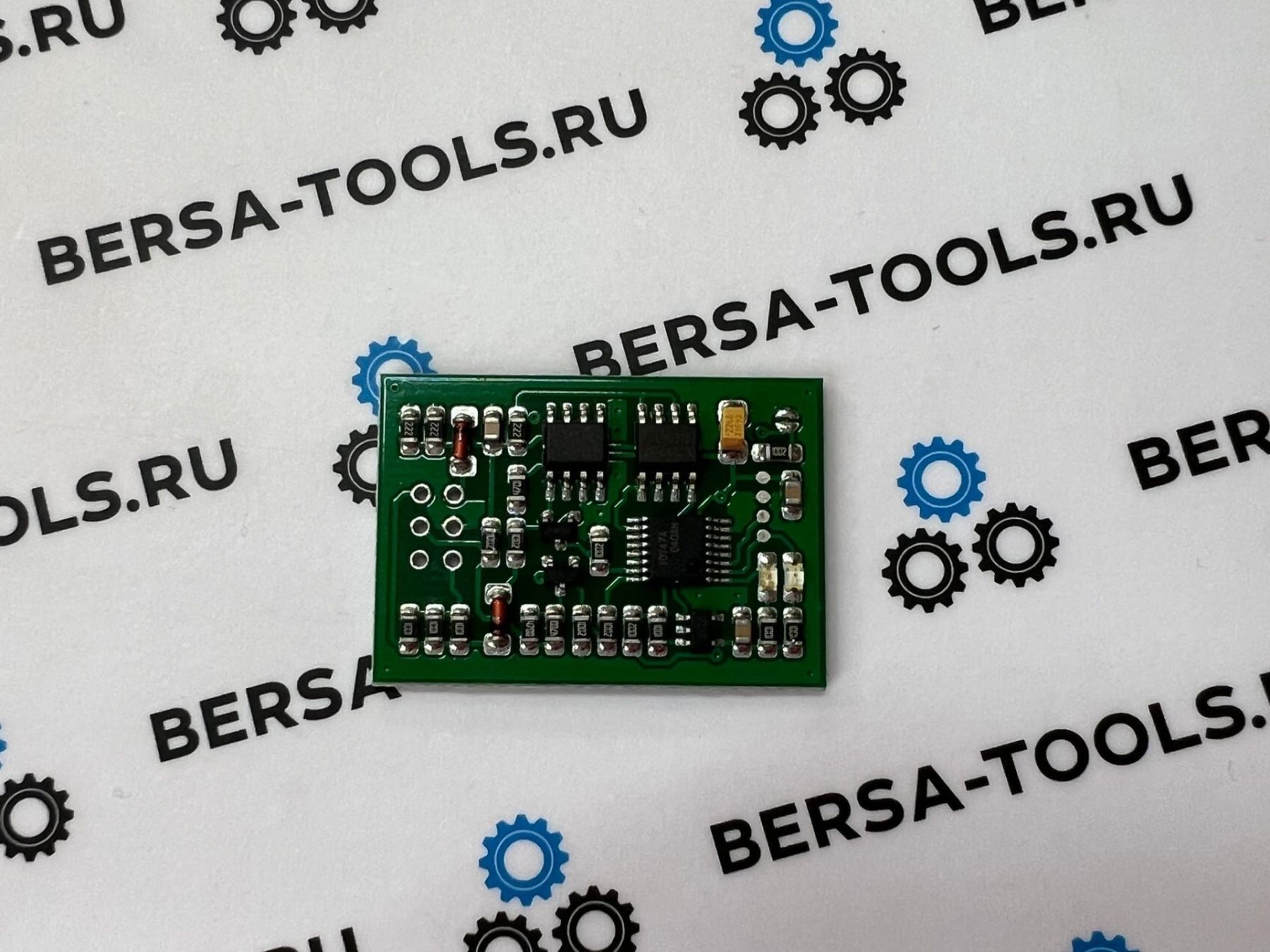

Эмулятор электронной блокировки рулевой колонки SCL для Saab 9-3 (2002...2009 г.в.).

Не Plug&Play, необходимо некоторое программирование, без булавок.

Для автомобилей SAAB 9-3, выпущенных с 2002 года и до окончания производства. Для работы 6-байтовый код должен быть хранится в эмуляторе с помощью адаптера K-line и программного обеспечения конфигуратора

Конфигурация:

• Эмулятор питания от источника питания 12 В, подключите адаптер K-line, запустите программу-конфигуратор, выберите COM
  порт. JMP должен быть ОТКРЫТ для настройки,
• КОД можно загрузить из оригинального дампа SCL (24c04) или ввести вручную. Примечание: для загрузки дампа необходимо подключить
  и сначала напишите эмулятор с каким-нибудь мусором, чтобы проверить, правильно ли он подключен!
• Сохраните КОД в эмуляторе, оба светодиода должны загореться на короткое время.

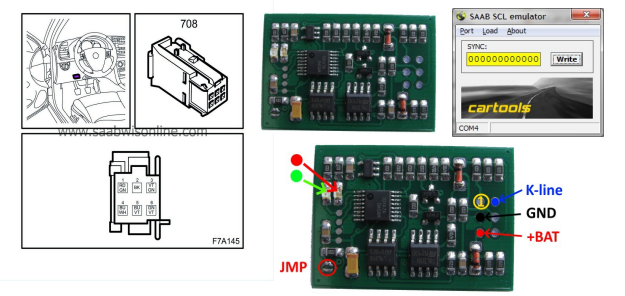

• Поместите паяное соединение на короткий JMP. Эмулятор готов к установке на автомобиль. Припаяйте провода напрямую или используйте
  стандартная клеммная колодка с шагом 2,54 мм для оригинального разъема, как показано на рисунке. Это все, что нужно сделать, эмулятор
  теперь готов к использованию.
• Обратите внимание, что исходный SCL включается только тогда, когда есть запрос на статус или запрос на открытие или закрытие.
  выданный CIM или ISM.

Распиновка:

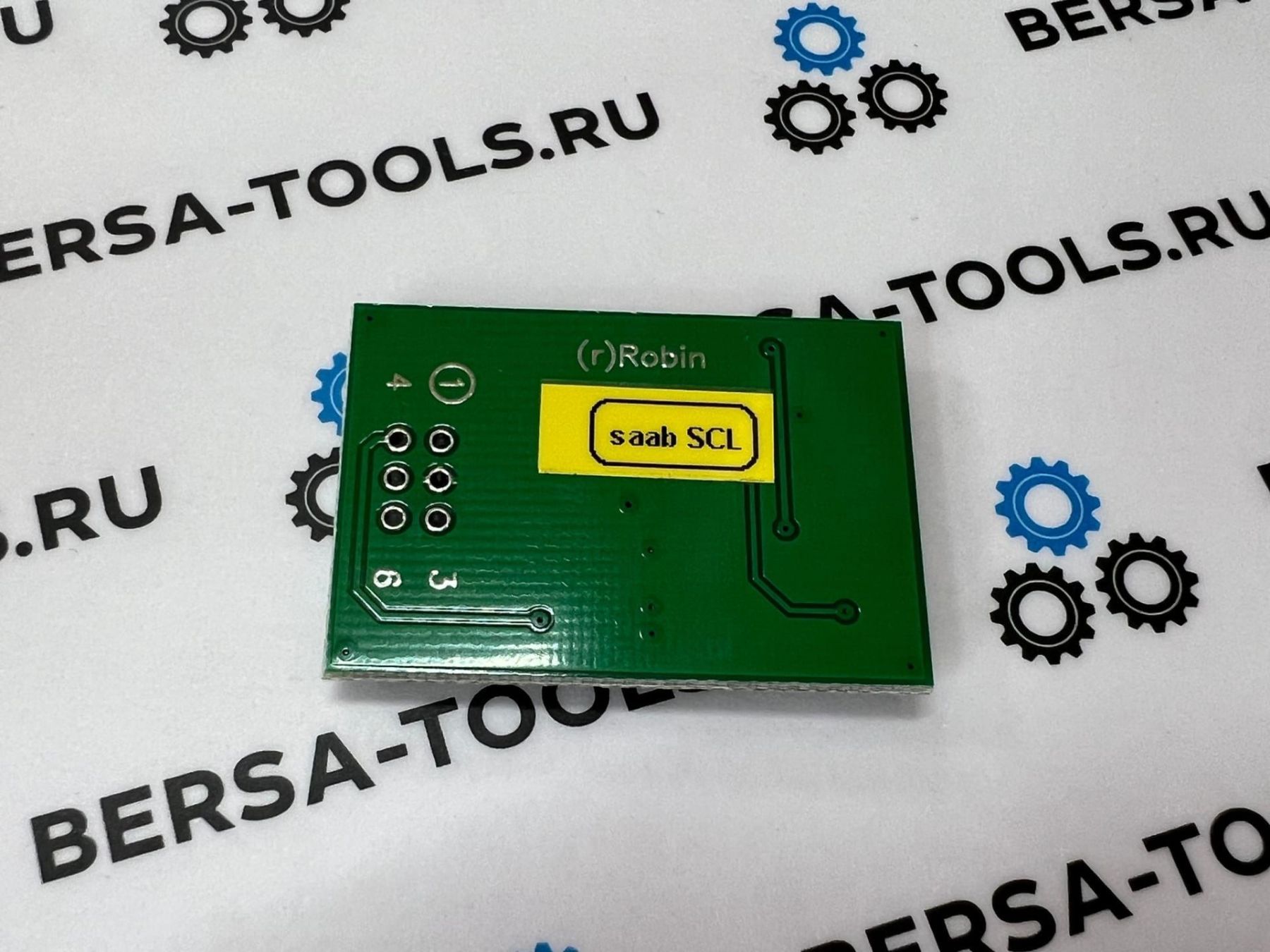

pin1 отмечен на противоположной стороне платы эмулятора.

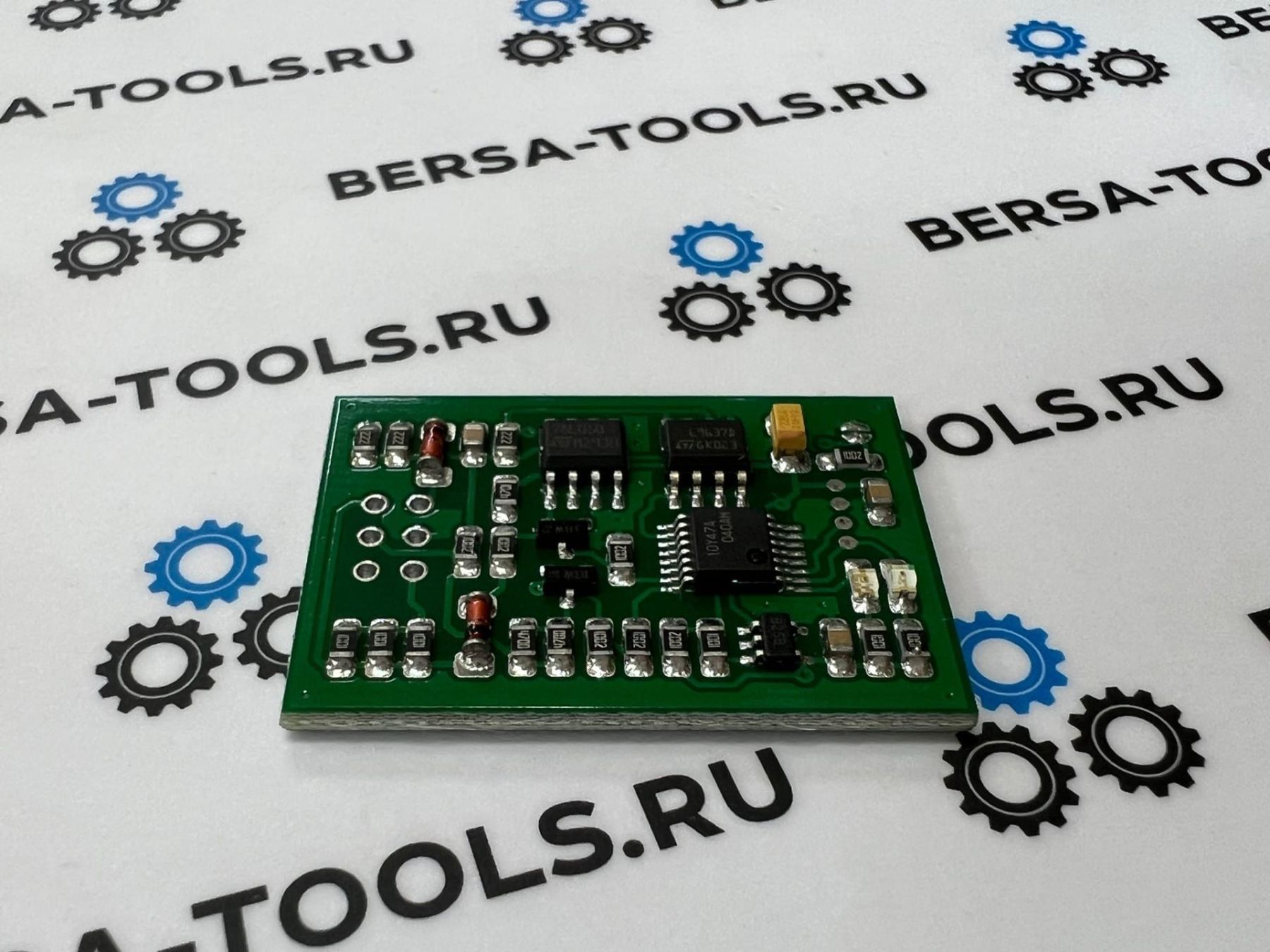

Светодиод на плате эмулятора:

• КРАСНЫЙ: SCL находится в заблокированном состоянии,
• ЗЕЛЕНЫЙ: SCL находится в разблокированном состоянии.

Если SCL включен, один из светодиодов должен гореть. Обратите внимание, что действие LOCK может завершиться ошибкой, если будет слишком много попыток
сделано (ON / OFF - блокировка, разблокировка, когда автомобиль не движется). CIM перезапускается и снова пытается заблокировать SCL после движения.
цикл выполнен и скорость автомобиля достигла 20 км/ч и более.
