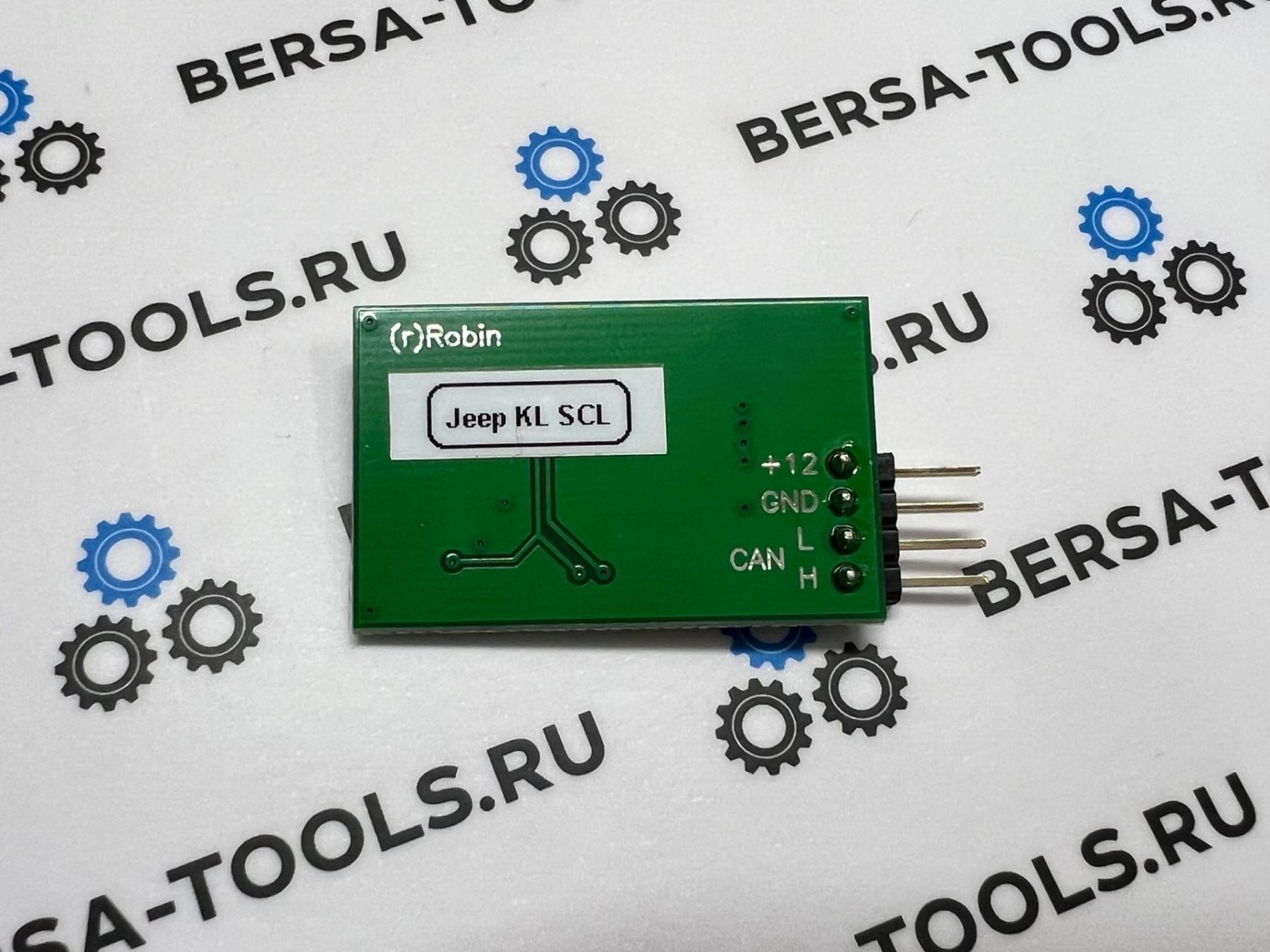

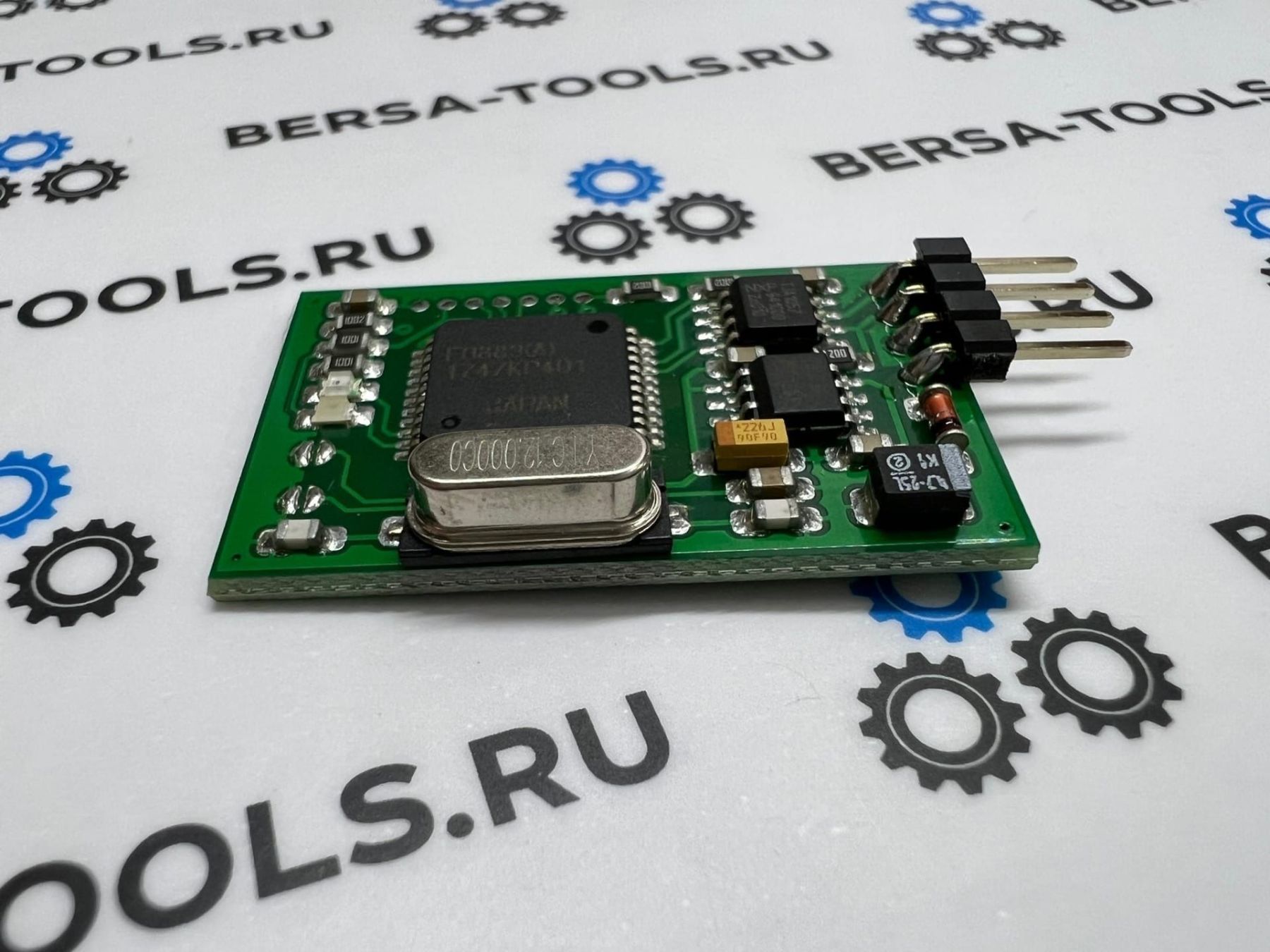

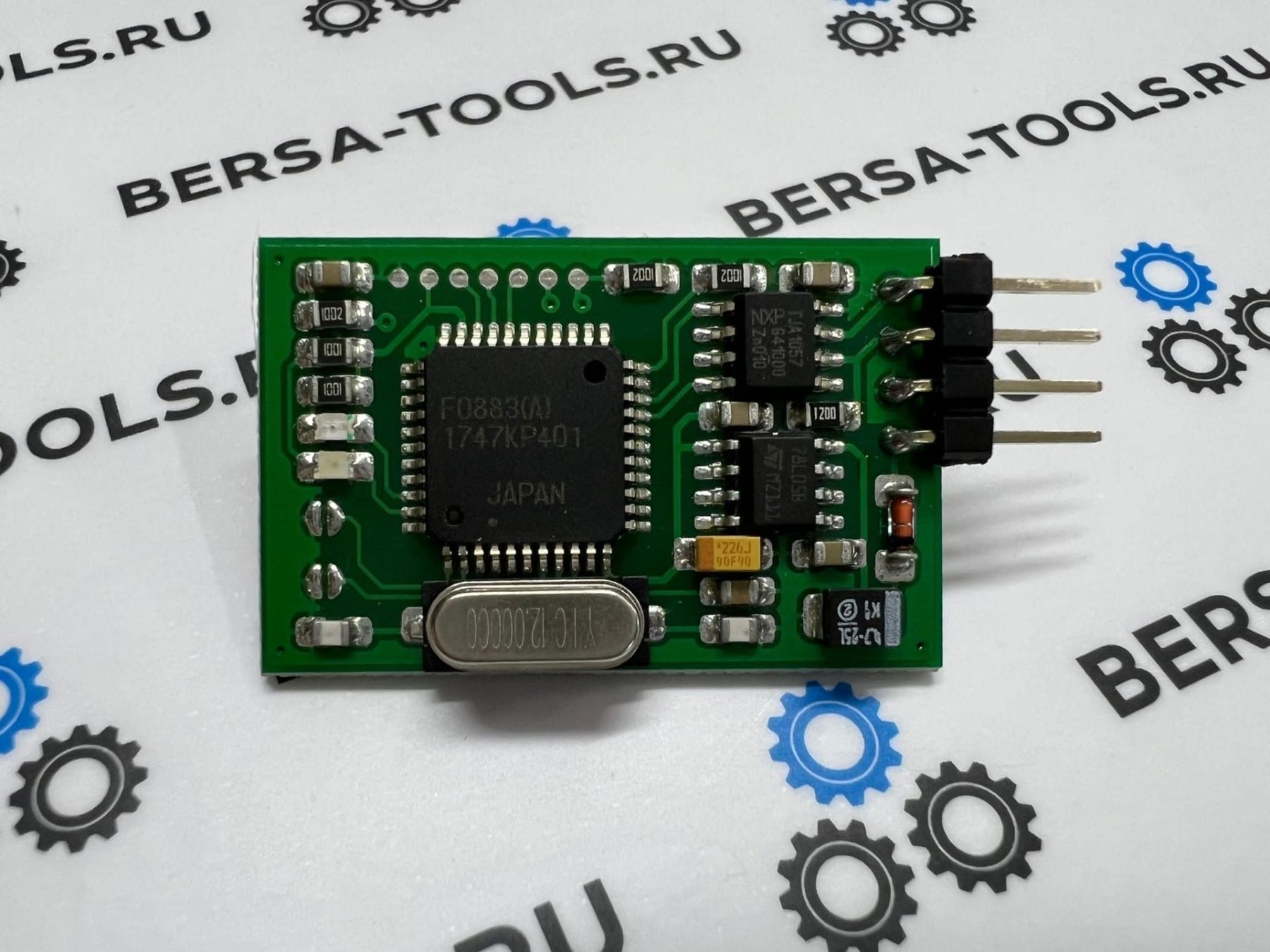

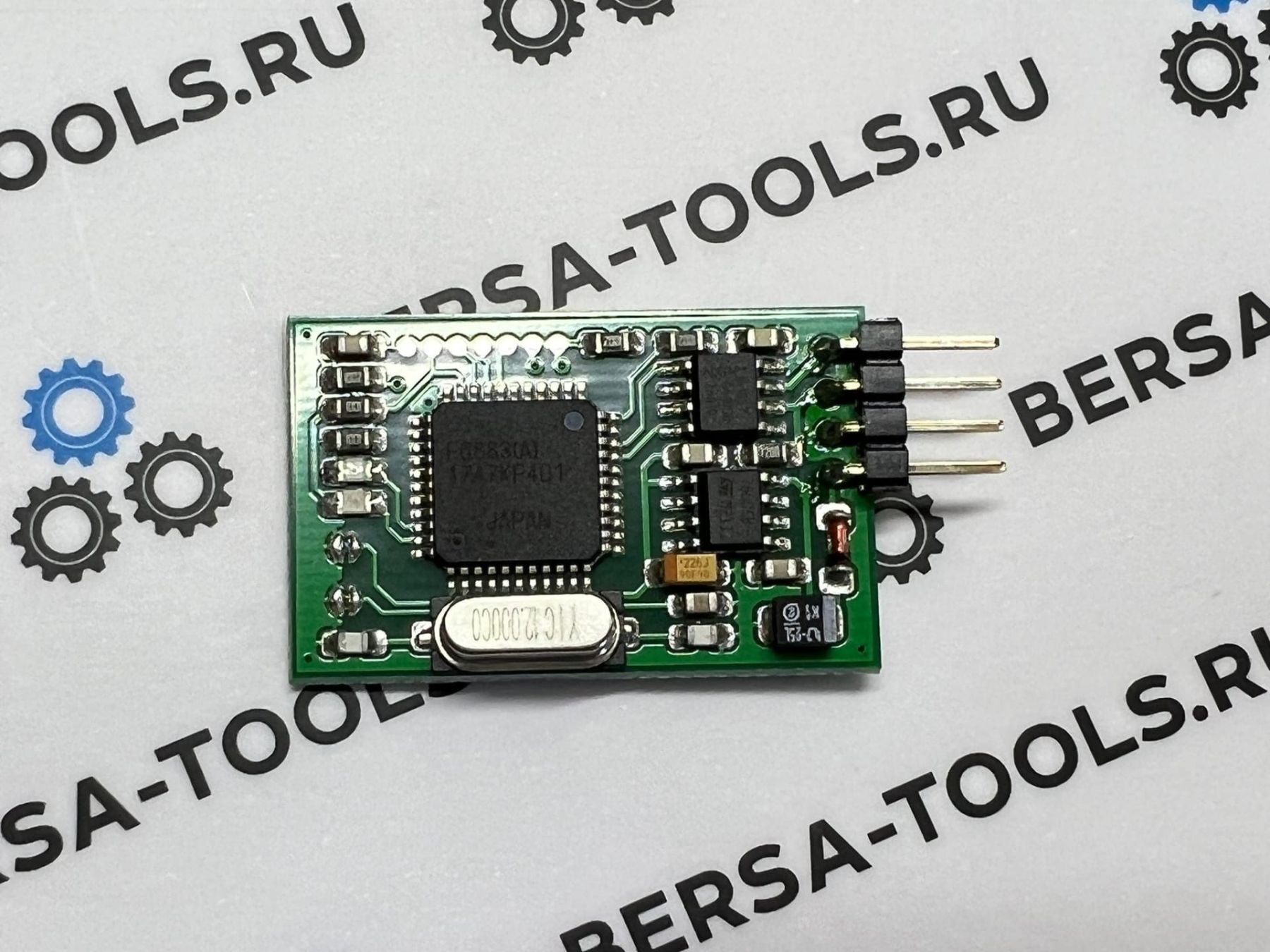

Эмулятор электронной блокировки рулевой колонки SCL для Jeep Cherokee KL

Эмулятор электронной блокировки рулевой колонки для Jeep Cherokee KL 2014 г/в и позднее, эмулятор SCL, CAN-шина.

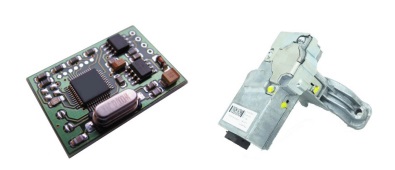

Эмулятор JEEP Cherokee KL () SCL, CAN,  с 2014 г и позднее, архитектура FIAT, BCM +RFHUB +SCL (SCL расположен на CAN-C1).

НЕ "подключи и играй" , необходимо сохранить синхронизацию (6 байт) в эмуляторе (необходимо извлечь ее из дампа SCL или BCM).

Номер SCL:

• 68145593AD

Конфигурация:

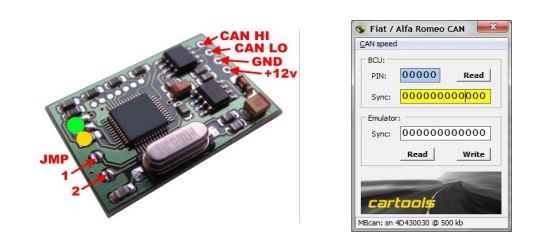

Используйте любой регистратор CAN или MB can (используйте программное обеспечение FIAT configurator для MBcan, скорость подключения 500 Кб) для сохранения СИНХРОНИЗАЦИИ.

Эмулятор должен быть в режиме конфигурации - JMP1 и JMP2 оба открыты

Как сохранить СИНХРОНИЗАЦИЮ с помощью CAN logger:

• Скорость подключения: 500 кБ,
• Чтобы запросить отправку фактически сохраненной СИНХРОНИЗАЦИИ - 770 7 DD 00 00 00 00 00 00 , эмулятор должен ответить 771 7 ЕЕ xx xx xx xx xx xx , где xx - 6 байт СИНХРОНИЗАЦИИ...
• Чтобы сохранить СИНХРОНИЗАЦИЮ в эмуляторе - 770 7 CC xx xx xx xx xx xx , эмулятор должен ответить, как и ранее, с 6 байтами фактической СИНХРОНИЗАЦИИ: 771 7 ЕЕ xx xx xx xx xx xx xx - ответ должен соответствовать запросу.

Установка на автомобиль:
Поместите паяное соединение для короткого замыкания JMP1 и JMP2 (любого или обоих, неважно), чтобы случайно запретить синхронизацию обновлений.
Подключите эмулятор непосредственно к CANCER 1 (Powertrain CAN), подсоедините провод заземления и постоянный источник питания (+BAT).
Можно подключить эмулятор непосредственно к разъему OBD (4,5: GND, 6: CAN-HI, 14: CAN-LO, 16: +БИТ).

Светодиод на плате эмулятора:
ОРАНЖЕВЫЙ или КРАСНЫЙ: SCL находится в заблокированном состоянии,
ЗЕЛЕНЫЙ: SCL разблокирован, получен правильный запрос на авторизацию и разблокировку.
Если оба светодиода выключены, активность не может быть обнаружена (спящий режим).
