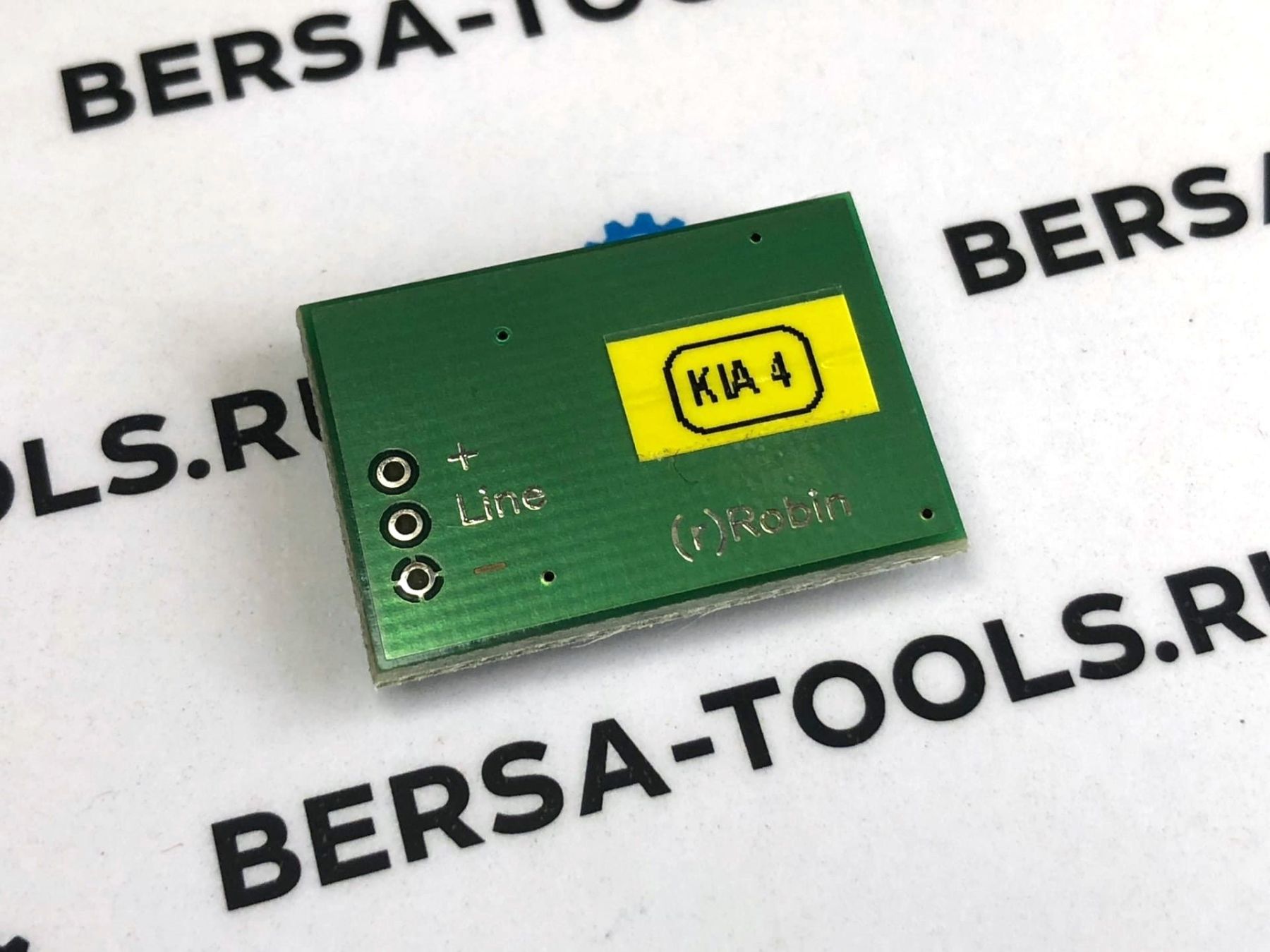

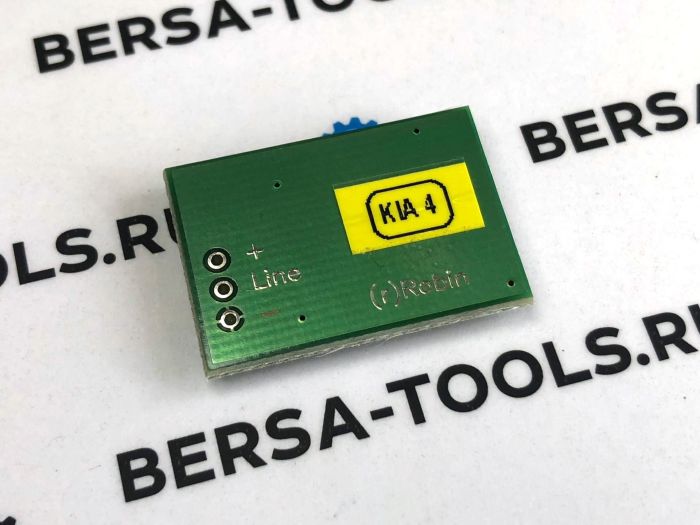

Эмулятор DST80 IMMO (TYPE 4)

Эмулятор для блоков управления двигателем, работающих с ключами типа DST-80, Dae-Dong, keyless и blade.

Описание:

Устройство эмулирует блок иммобилайзера, установленный на автомобилях KIA и Hyundai после SMARTRA (MY ' 2010 и выше) - система DAE-DONG, используемые ключи DST80. Классика (ключ типа лезвия) и бесключевые системы оба покрыты.

Установка:

• Найти провод между immobox (smart key unit) и ECU
• Отрежьте его, прикрепите эмулятор к стороне ECU
• Эмулятор питания от терминала "15" (IGN_ON). Работа сделана!

Если все в порядке, Вы должны видеть одну длинную светодиодную вспышку при включении зажигания (ECU разрешен).
После примерно 50 успешных авторизаций эмулятор постоянно привязывается к автомобилю. Чтобы сбросить его для повторного использования, необходимо короткую перемычку (поместите паяное соединение) и включите его. Подождите несколько секунд, понаблюдайте за серией коротких вспышек. Эмулятор снова чист.

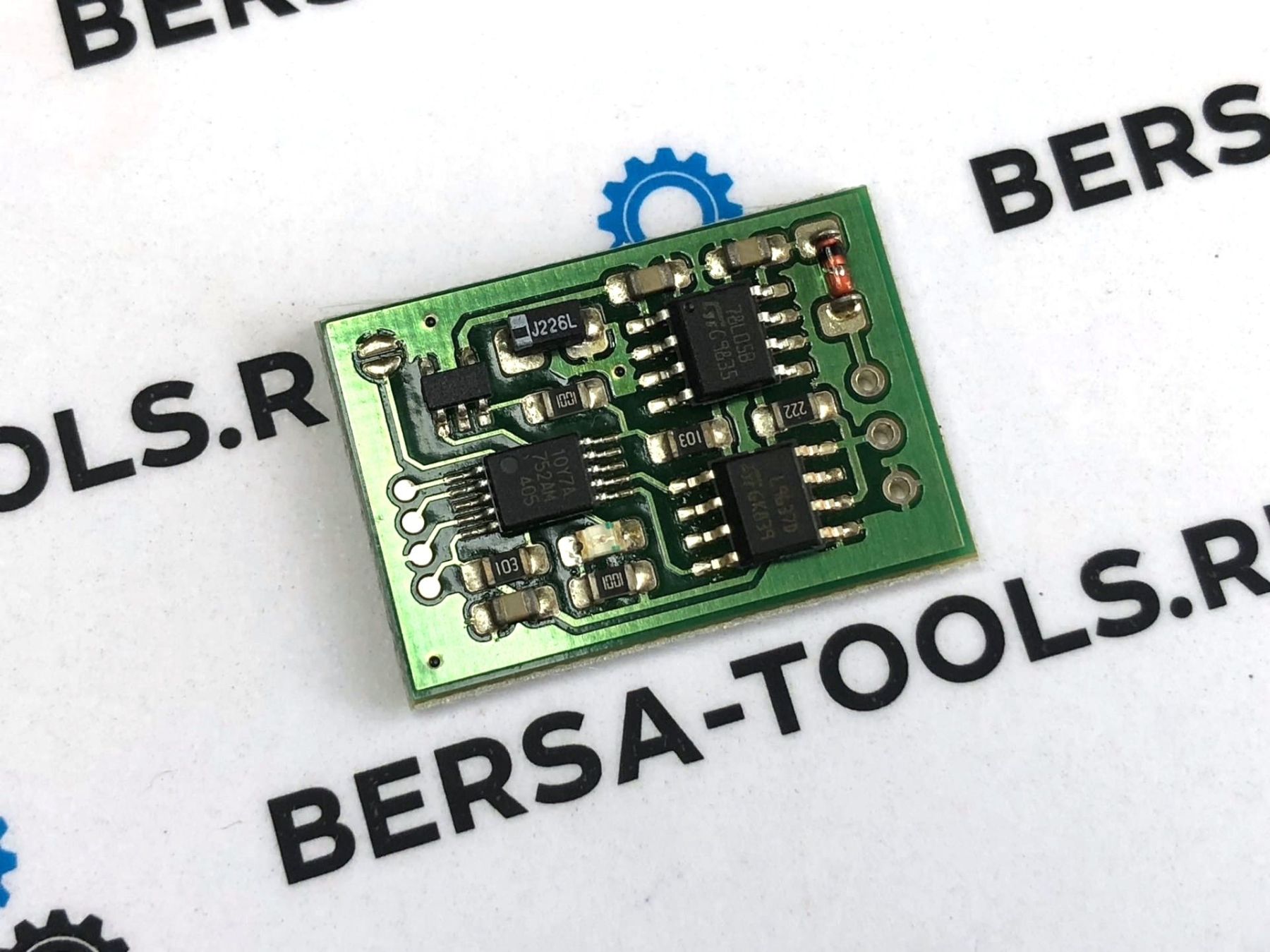

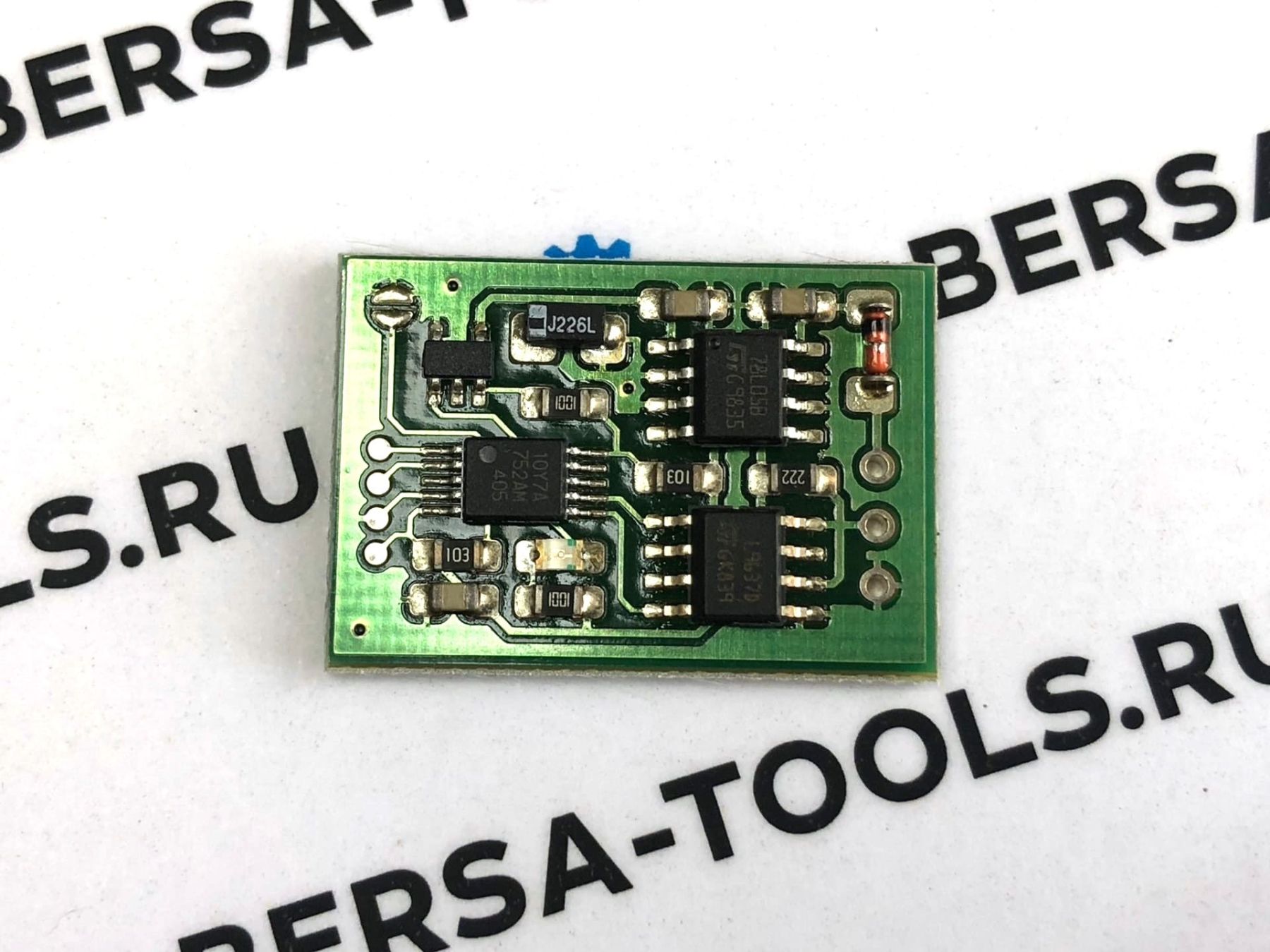

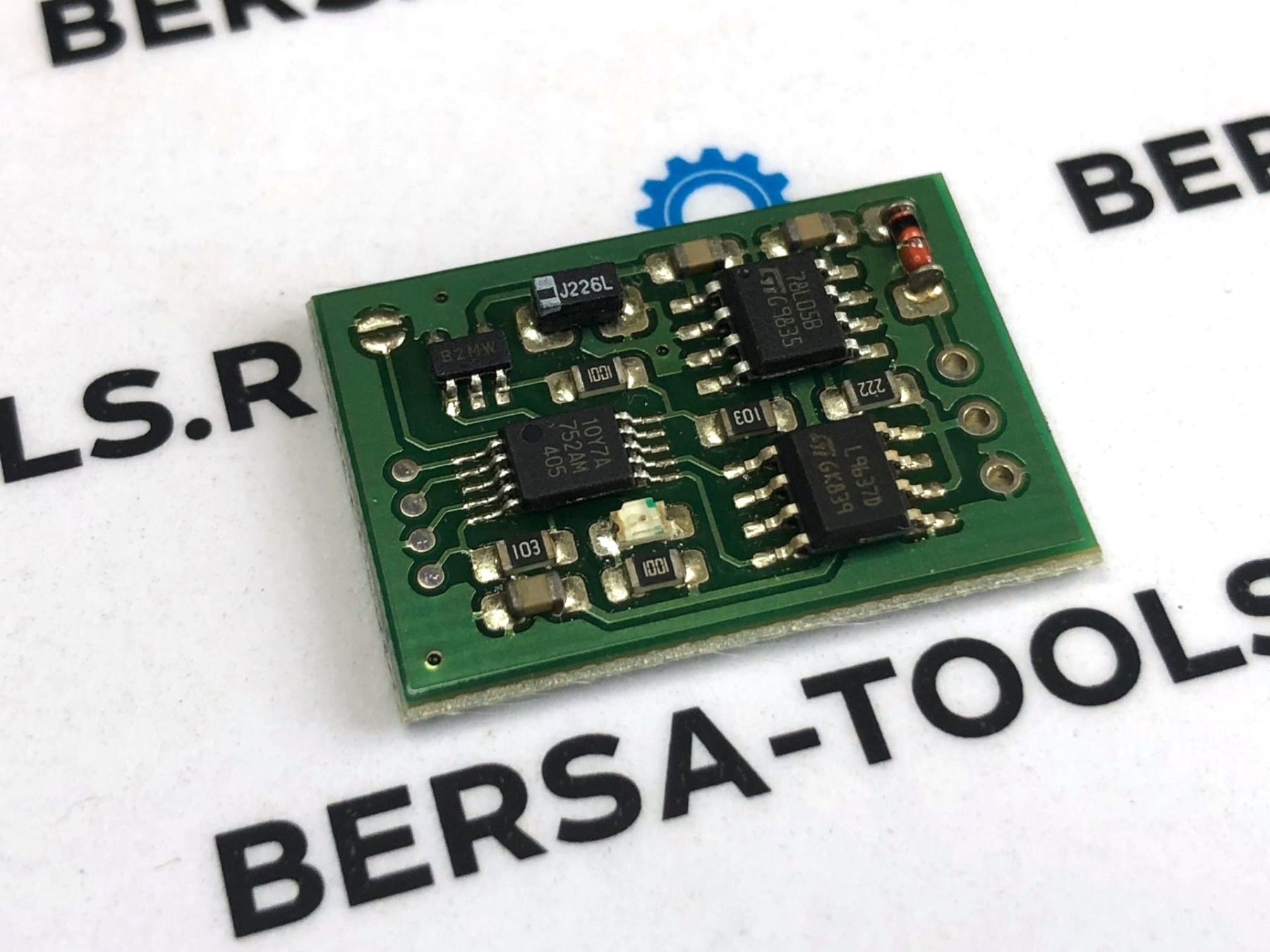

Светодиод на плате эмулятора:

• 1 короткое мигание при включении питания
• 1 длинное моргание: ЭКЮ разрешено
• 8 коротких миганий: сбой авторизации ECU

Распиновка Immobox:

• pin7 (заземление)
• pin9 (линия immo)
• pin10 (клемма “15”)
