Эмулятор ESCL KIA, Hyundai

Эмулятор электронного замка рулевой колонки (ESCL) для автомобилей KIA и Hyundai.

Применимость:

• KIA
• Hyundai

Охватывает все автомобили Киа и Хендай с помощью систем без ключа Hitag-2.

Под все разновидности защёлок, выполнено под запайку оригинального 6-pin разъёма.

Plug and Play, дополнительное программирование не требуется.

Установка:

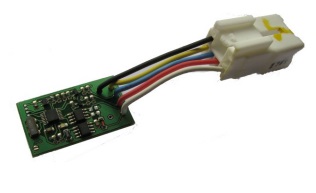

Предназначен для оригинального разъема ESC. Вы можете отсоединить его от сломанного ESCL и припаять непосредственно к плате эмулятора. Или вы можете использовать разъем от оригинального удлинителя (устанавливается на некоторых автомобилях).

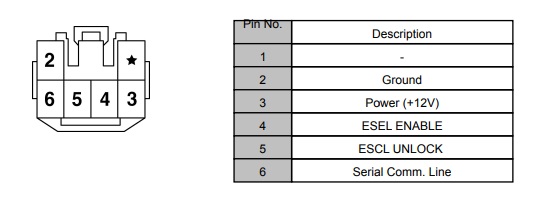

Вывод разъема ESC:

Что нужно знать/устранение неполадок:

•  ESCL не питается постоянно, как GND, так и +12v включаются PDM на
  короткое время, чтобы разрешить действия БЛОКИРОВКИ / РАЗБЛОКИРОВКИ.
•  Управление ESCL управляется IPM, который взаимодействует через последовательную линию связи и
  дополнительно позволяет управлять ESCL, подключив вывод ESEL_ENABLE к +12v.
• Оба выхода ESCL (последовательная связь. line и ESCL_UNLOCK являются выходами с открытым коллектором
  без подтягиваний на плате. ESCL_UNLOCK становится низким, если ESCL разблокирован.
• СВЕТОДИОД на плате эмулятора мигает, если выполняется какое-либо действие (получен запрос на блокировку / разблокировку
  или включен ESC).
