Эмулятор Porsche 997 ESCL

Эмулятор ESCL PORSCHE 997
911 / Boxster / Cayman, 2004...MY 2012

Для автомобилей Porsche, project 997, VIM234 / VIM235 / VIM236, начиная с 2004 года и до 2012 года выпуска. Программирование НЕ требуется, эмулятор Plug & Play.

Установка:

• Используйте контактный разъем диаметром 2,54 мм, припаяйте его к плате эмулятора;
• Подключите эмулятор к оригинальному разъему SCL.

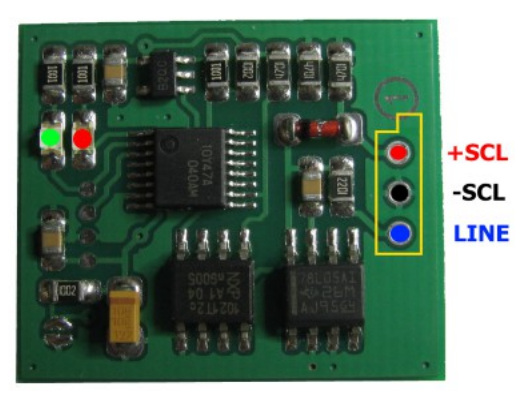

Распиновка. Цвета проводов:
Pin  1 ESCL-питание+ YE/BU
Pin  2 ESCL-Питание- YE/RD
Pin 3 Линия передачи данных BK/BU

Светодиоды на плате эмулятора:

• GRN – ESCL: разблокировано состояние;
• RED – ESCL: заблокировано состояние;
• При получении запроса на ESCL (включение ESCL) должен загореться один из обоих светодиодов.
