Эмулятор SCLM Jaguar S-Type, сеть SCP

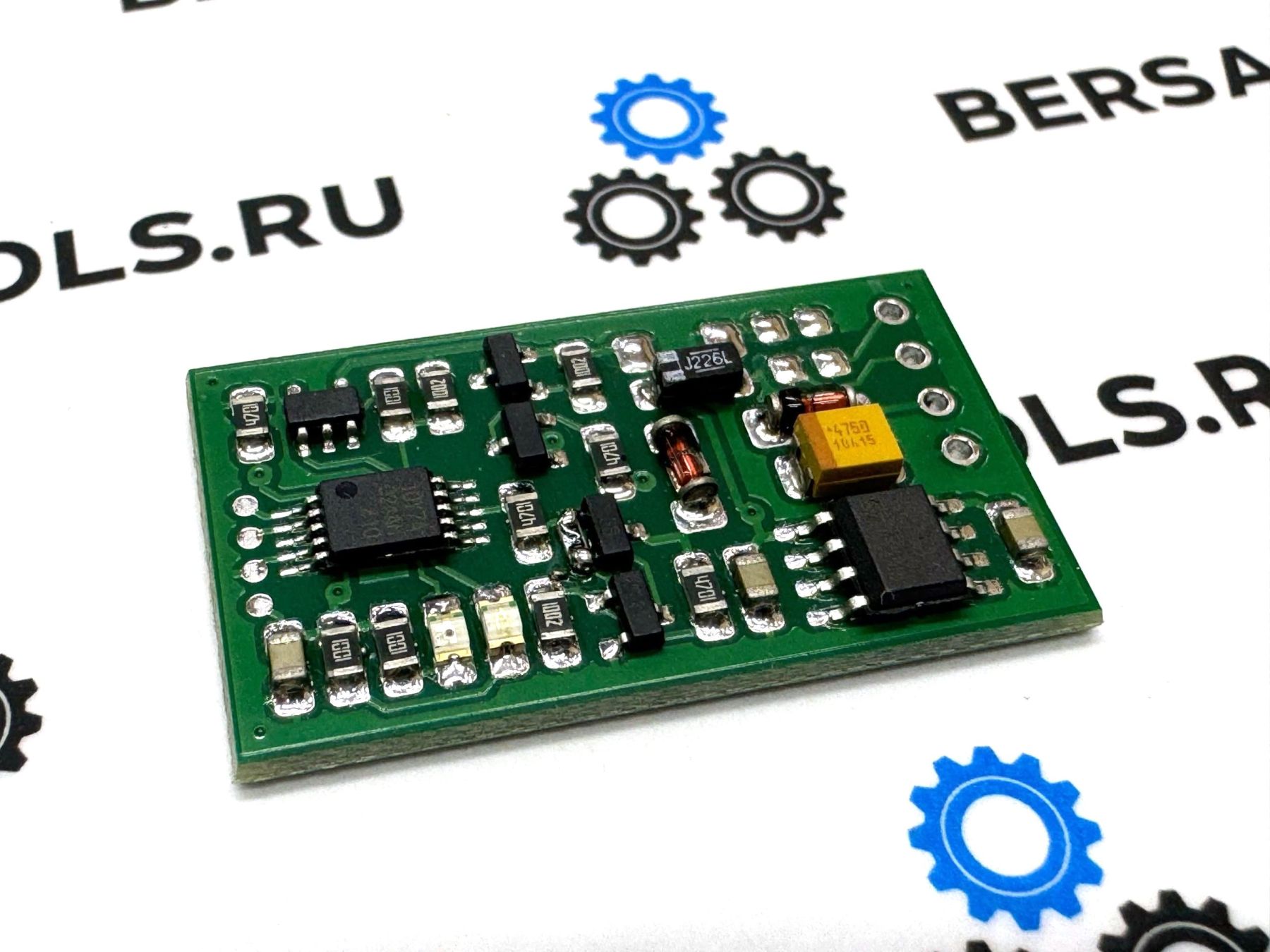

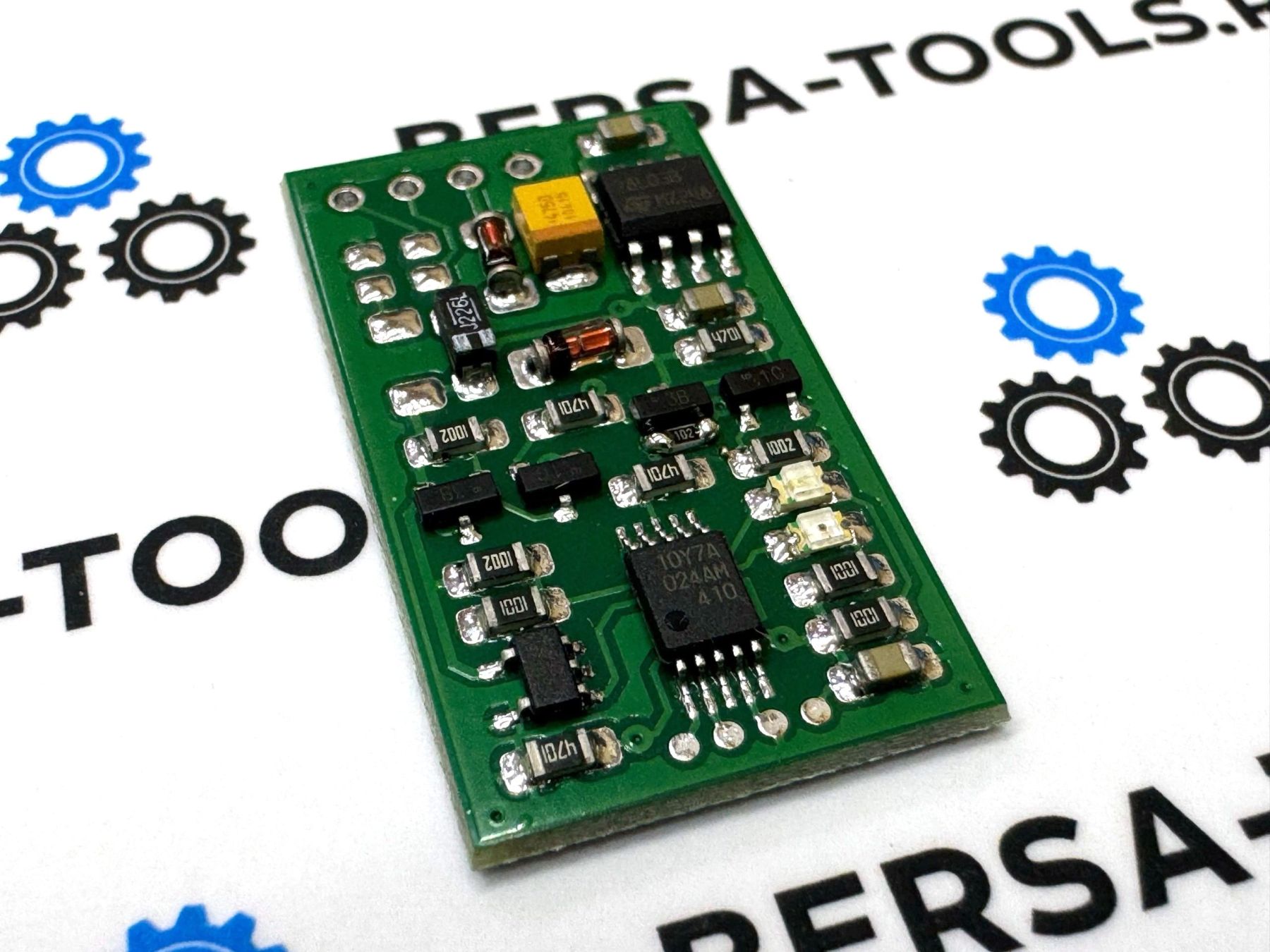

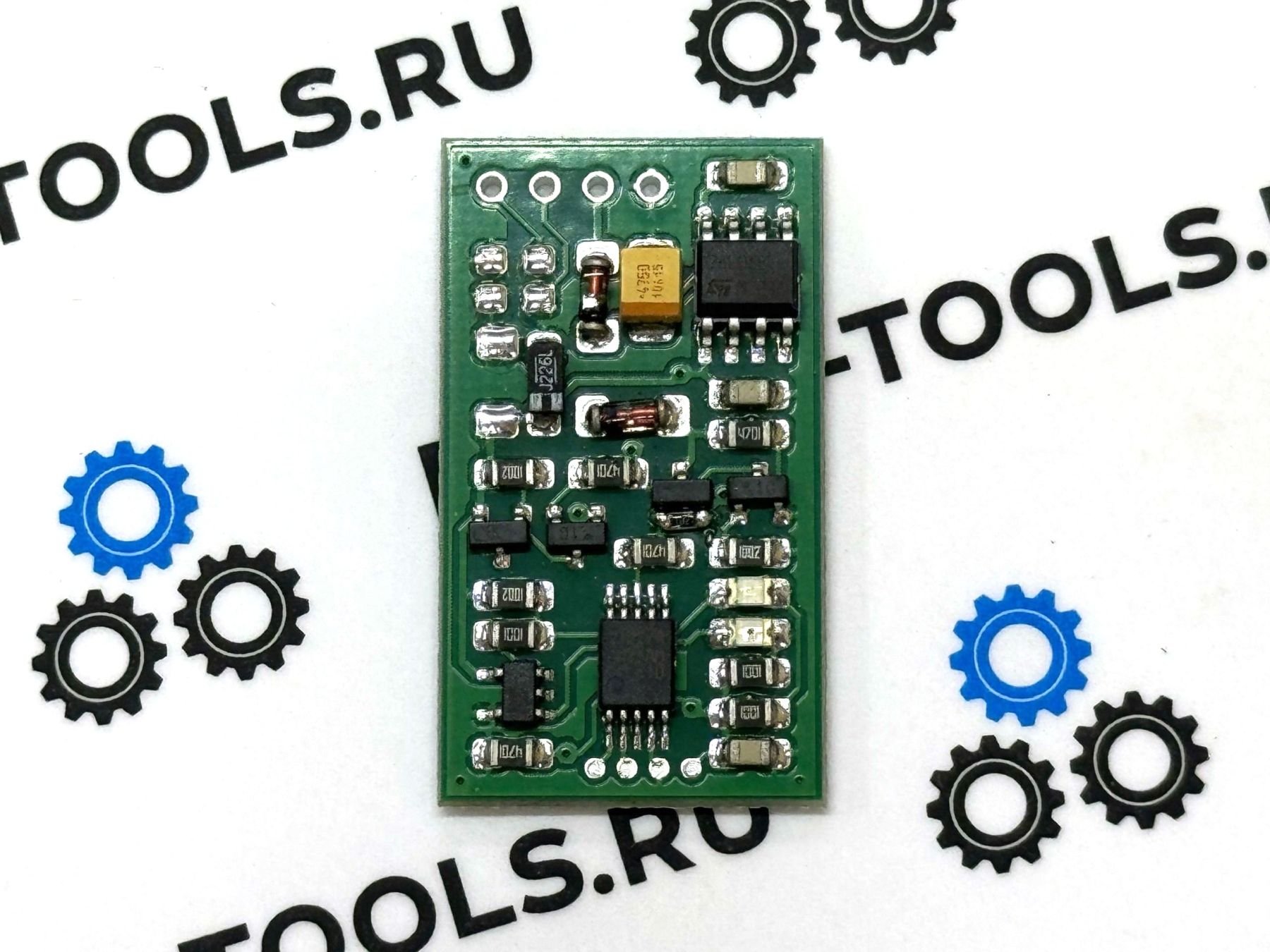

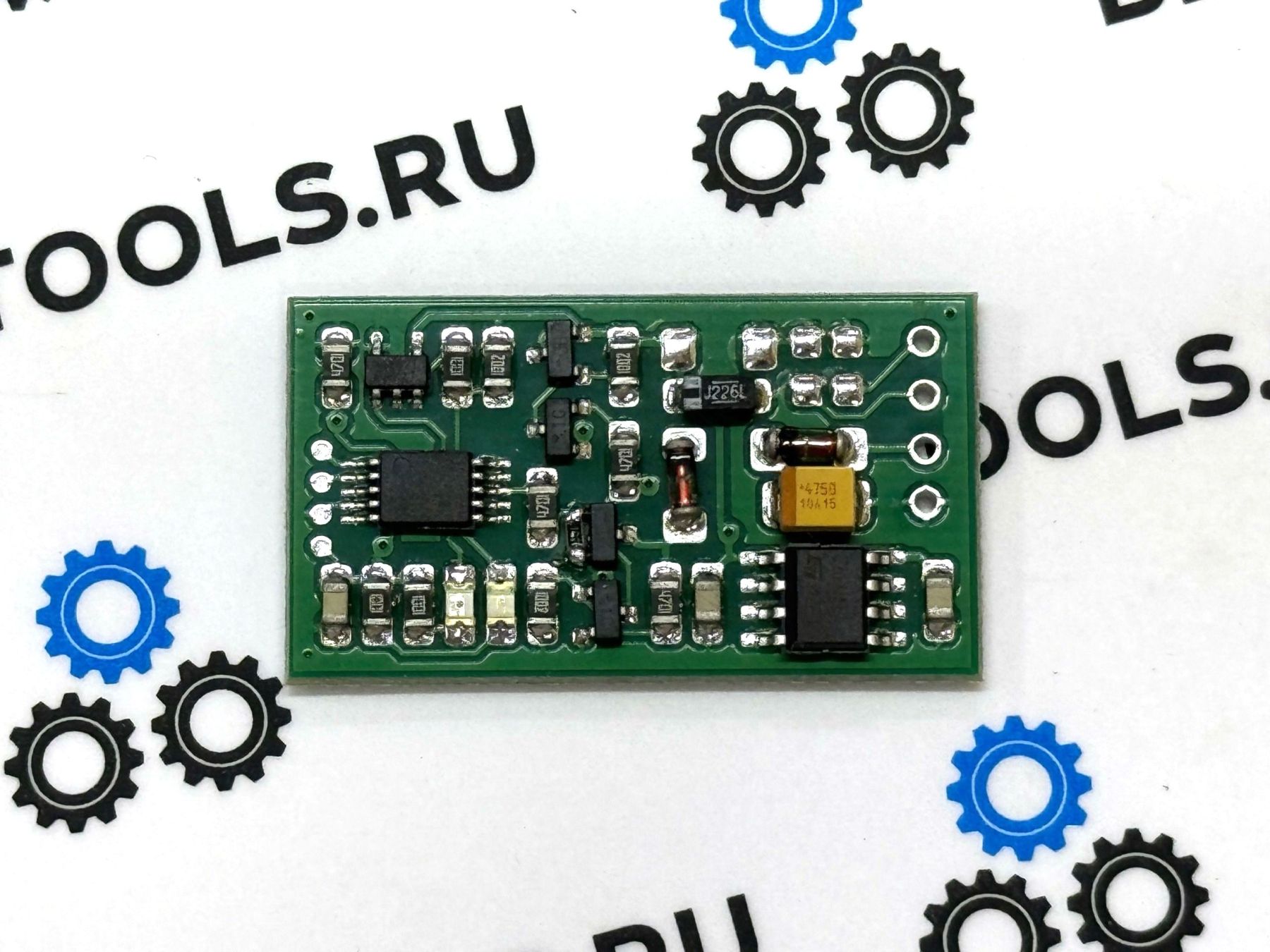

Эмулятор модуля блокировки рулевой колонки SCLM для Jaguar S-Type 2000-х годов (до CAN), связь через сеть SCP (Ford PWM)

Выравнивание не требуется, подключи и работай - Plug & Play

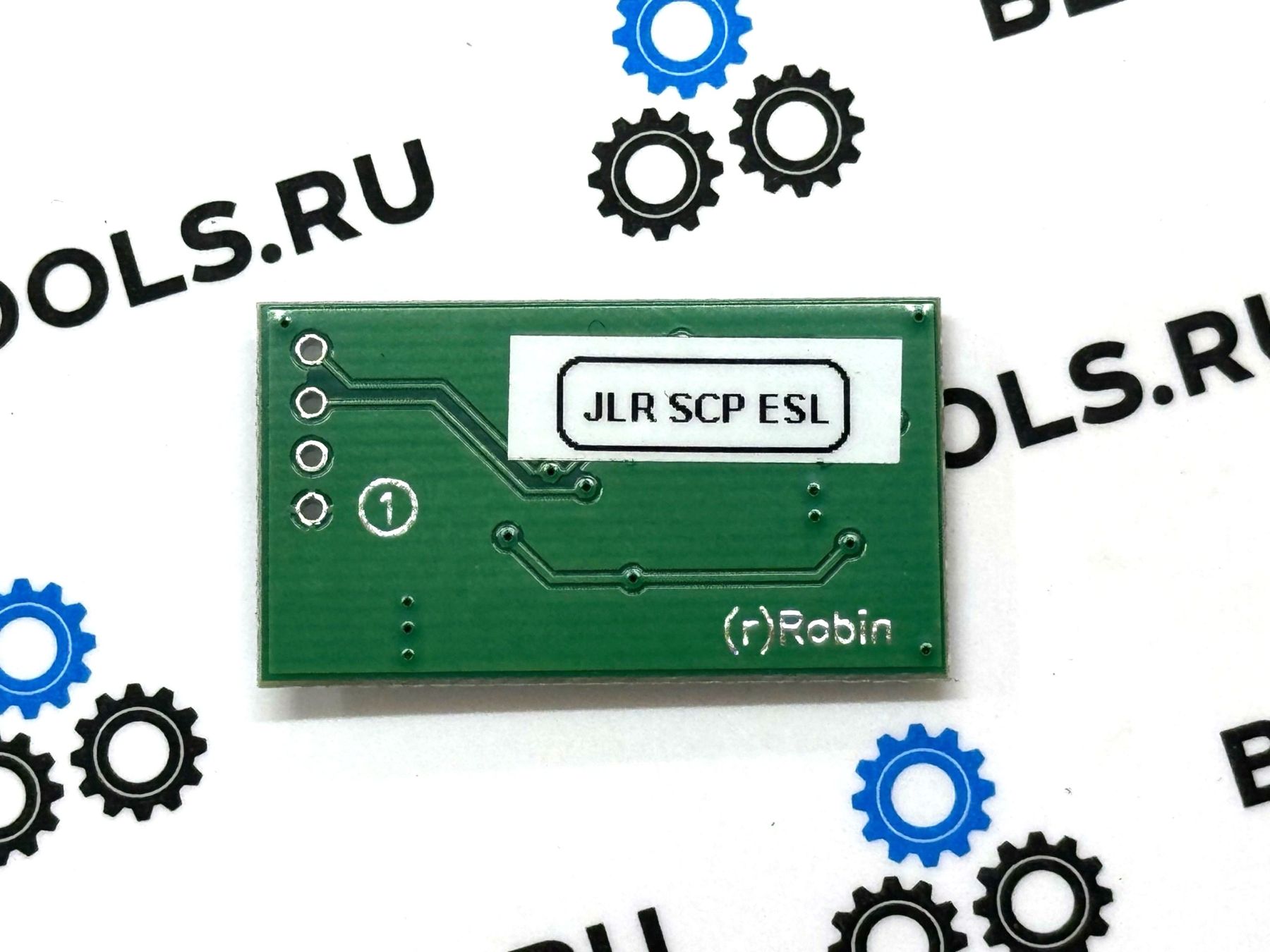

Схема подключения:

1. GND – управляется передним электронным модулем (CEM)
2. +12 В – управляется задним электронным модулем (REM)
3. SCP BUS
4. SCP BUS+

Работа светодиода:

• КРАСНЫЙ и ЗЕЛЕНЫЙ цвета указывают на состояние SCLM – ЗАБЛОКИРОВАН и РАЗБЛОКИРОВАН соответственно, один из них должен
  быть включен, если включен эмулятор SCLM,
• если SCLM разблокирован, КРАСНЫЙ становится ЗЕЛЕНЫМ,
•  если SCLM заблокирован, ЗЕЛЕНЫЙ становится КРАСНЫМ,
•  если светодиод не горит, SCLM не включается (нет минуса от FEM или нет плюса от REM).
