Эмулятор Honda moto (ESCL) HLSS-5

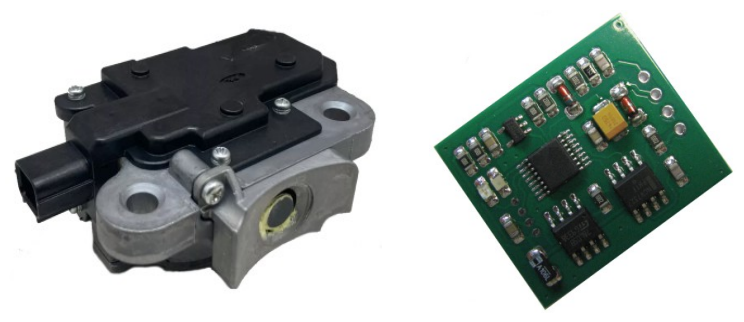

Эмулятор электронного замка рулевой колонки (ESCL) для мотоциклов и скутеров HONDA с системой иммобилайзера HLSS-5.

Plug and Play, дополнительное программирование не требуется.

CBR1000RR: до 2020 года
Forza, X-ADV: до 2021 года

Предназначен для мотоциклов HONDA с интеллектуальным блоком управления HLSS-5 (SCU), эмулирующим блок электронной блокировки рулевой колонки (ESCL).

Установка:
Необходимо подключить 4 провода: +BAT, GND, ESL_PWR, ESL_COM. Вы можете установить эмулятор внутри модуля SCU.

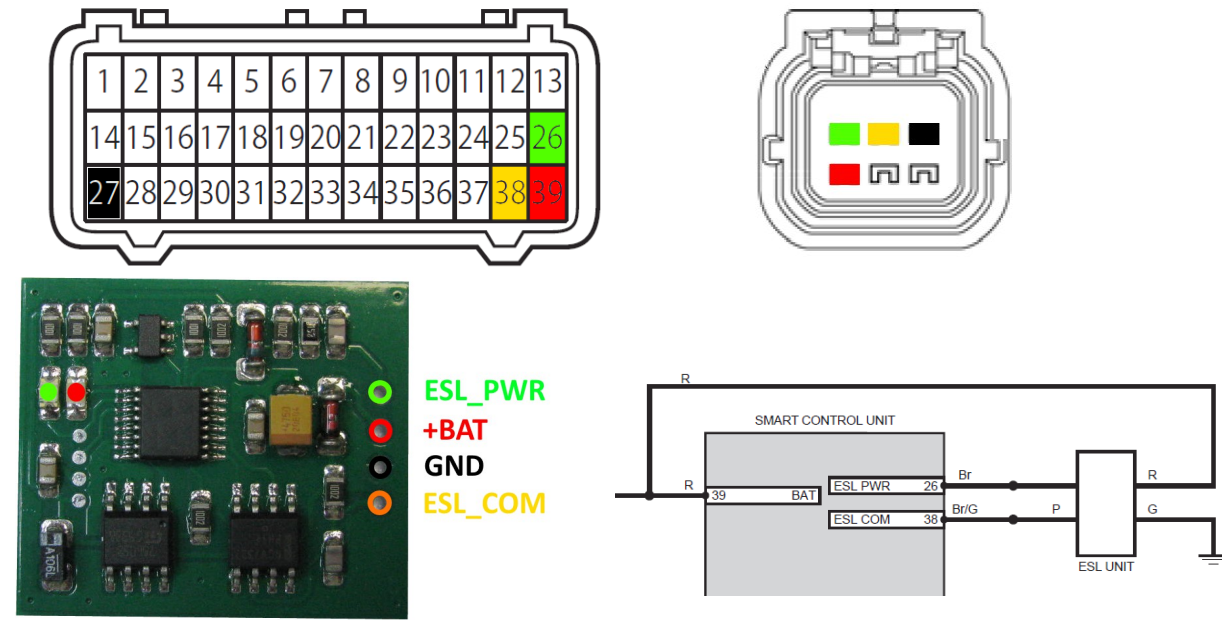

Ниже приведены распиновки - SCU (сам модуль) и разъем ESCL (со стороны провода):

ИНСТРУКЦИЯ по программированию / замене SCU:
если SCU является новым на заводе-изготовителе (первичным / пустым), ESCL также действует как новый на заводе-изготовителе. Это означает, что процедура принудительной проверки PIN-кода не выполняется, как это происходит с оригинальным и уже запрограммированным ESCL.
разрешены все процедуры программирования КЛЮЧЕЙ / замены ECU без каких-либо ограничений.

Светодиоды на плате эмулятора:

• ЗЕЛЕНЫЙ: ESCLUSIVE разблокирован;
• КРАСНЫЙ: ESCLUSIVE заблокирован;
• Если SCU обменивается данными (БЛОКИРОВКА / РАЗБЛОКИРОВКА / запросы статуса), один из светодиодов должен гореть;
• При включении питания один из светодиодов должен гореть в течение 2 секунд;
• Эмулятор переходит в спящий режим, если SCU неактивен в течение 2 секунд, светодиод гаснет.
