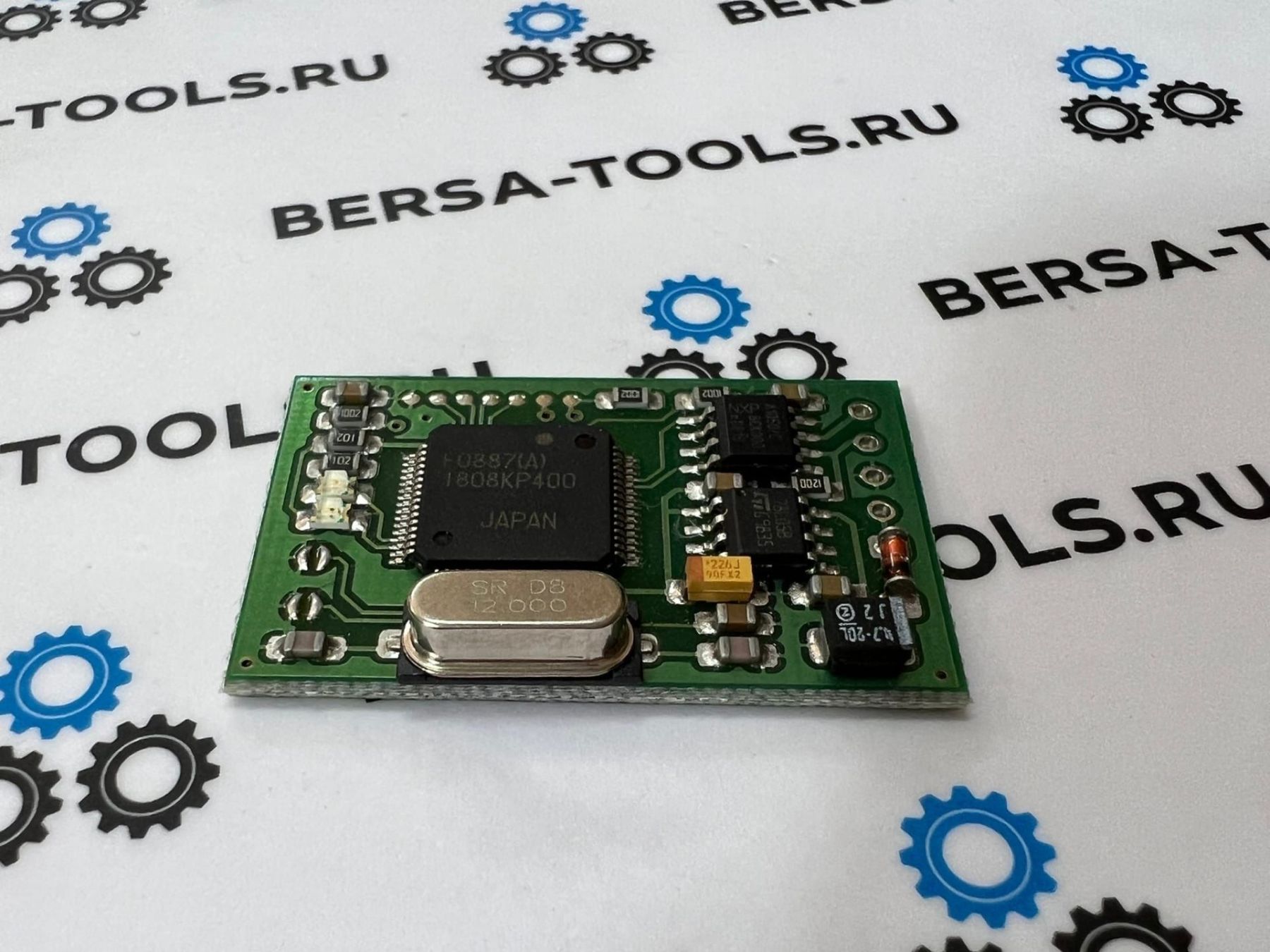

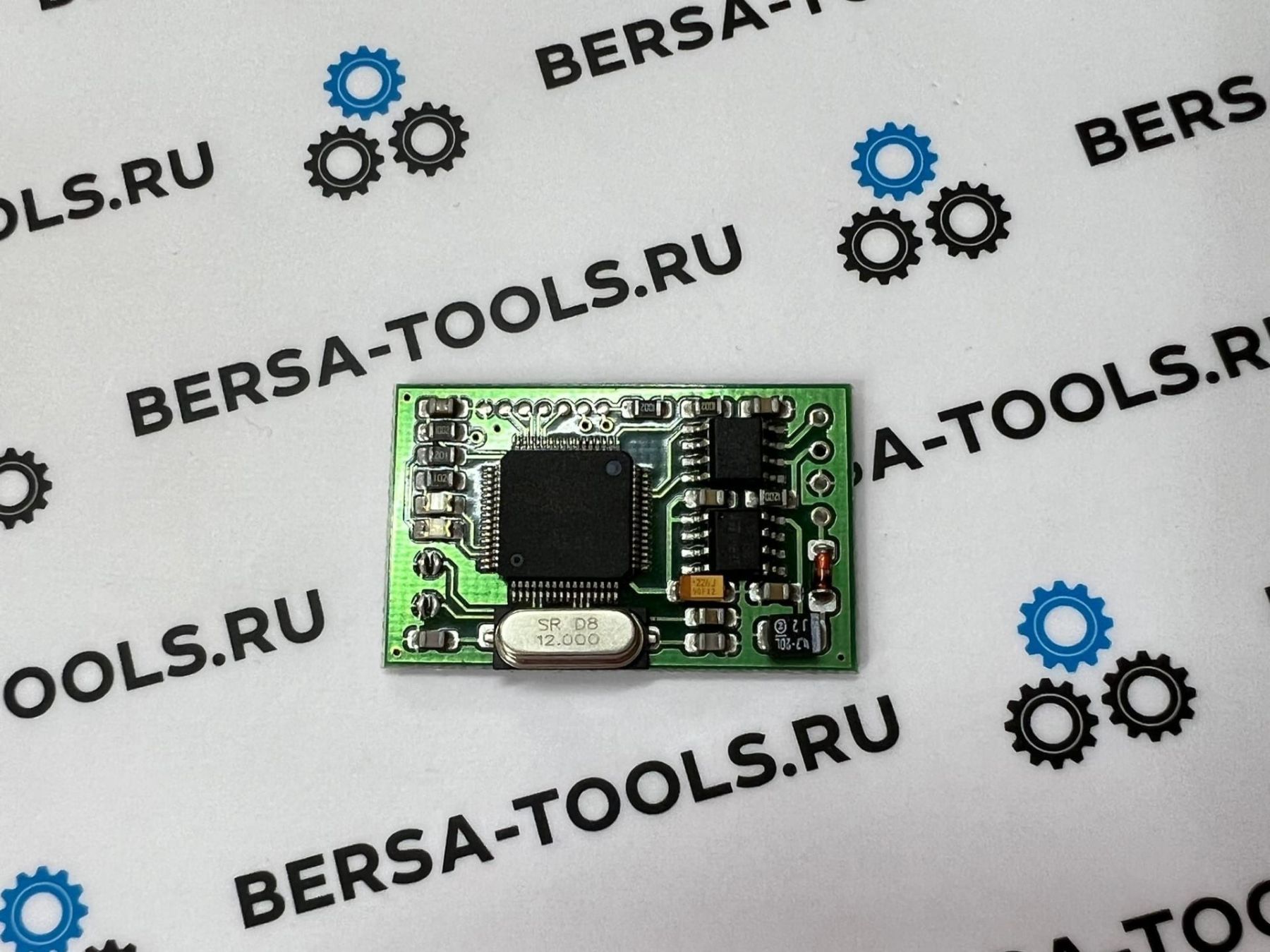

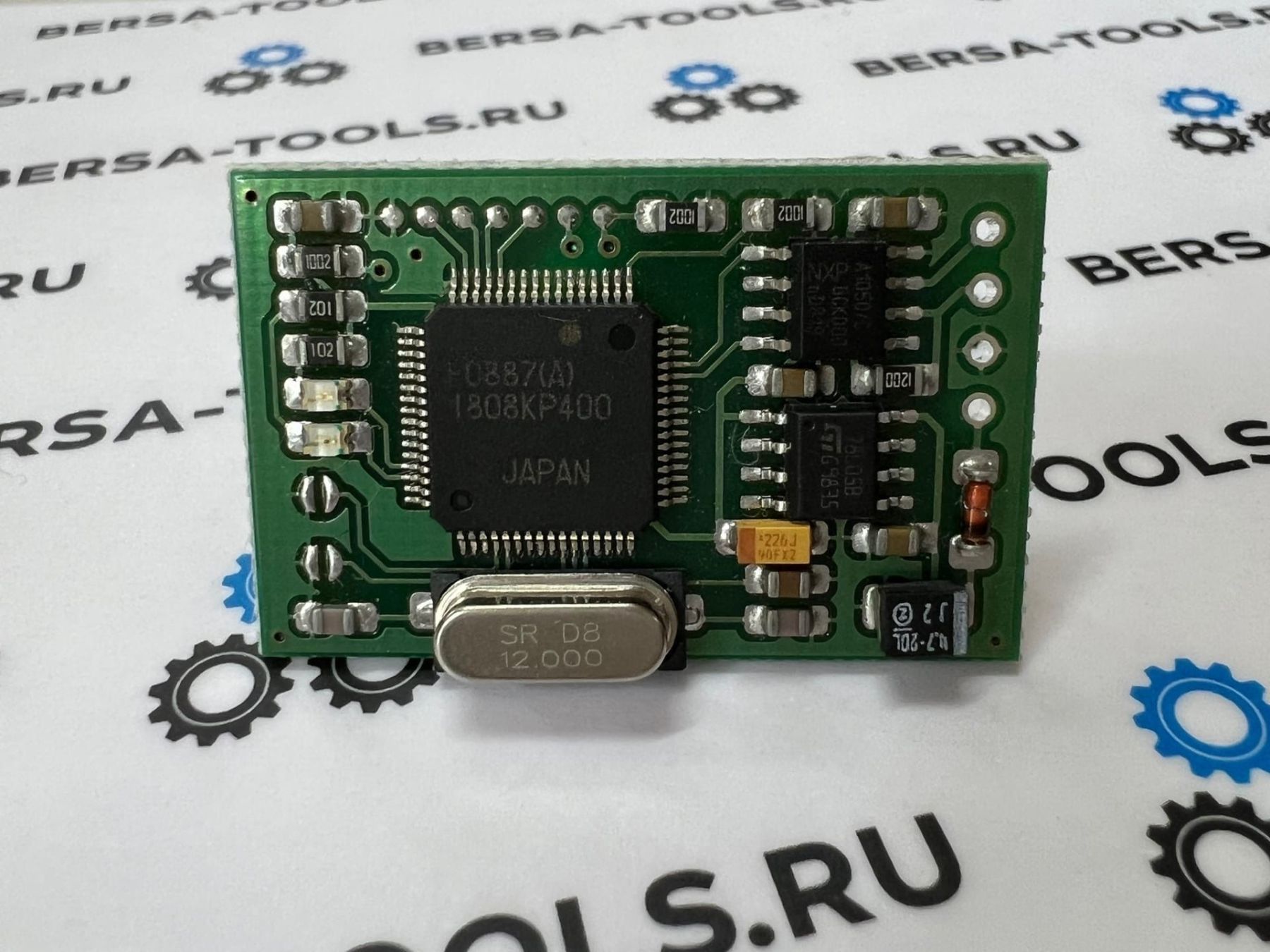

Эмулятор PSA IMMO Citroen/Peugeot, CAN 500kB

Эмулятор PSA immo, CAN со скоростью 500 Кб/с, самообучающийся, для Citroen / Peugeot, начиная с конца 2000-х годов и позднее, МОЖЕТ работать со скоростью 500 Кб/с, архитектура PSA.

Возможны два способа выравнивания: сохранить PIN-код непосредственно в эмуляторе с помощью CAN logger / MBcan или использовать режим самообучения (подключи и играй, но выравнивание может занять некоторое время).

Режим самообучения:

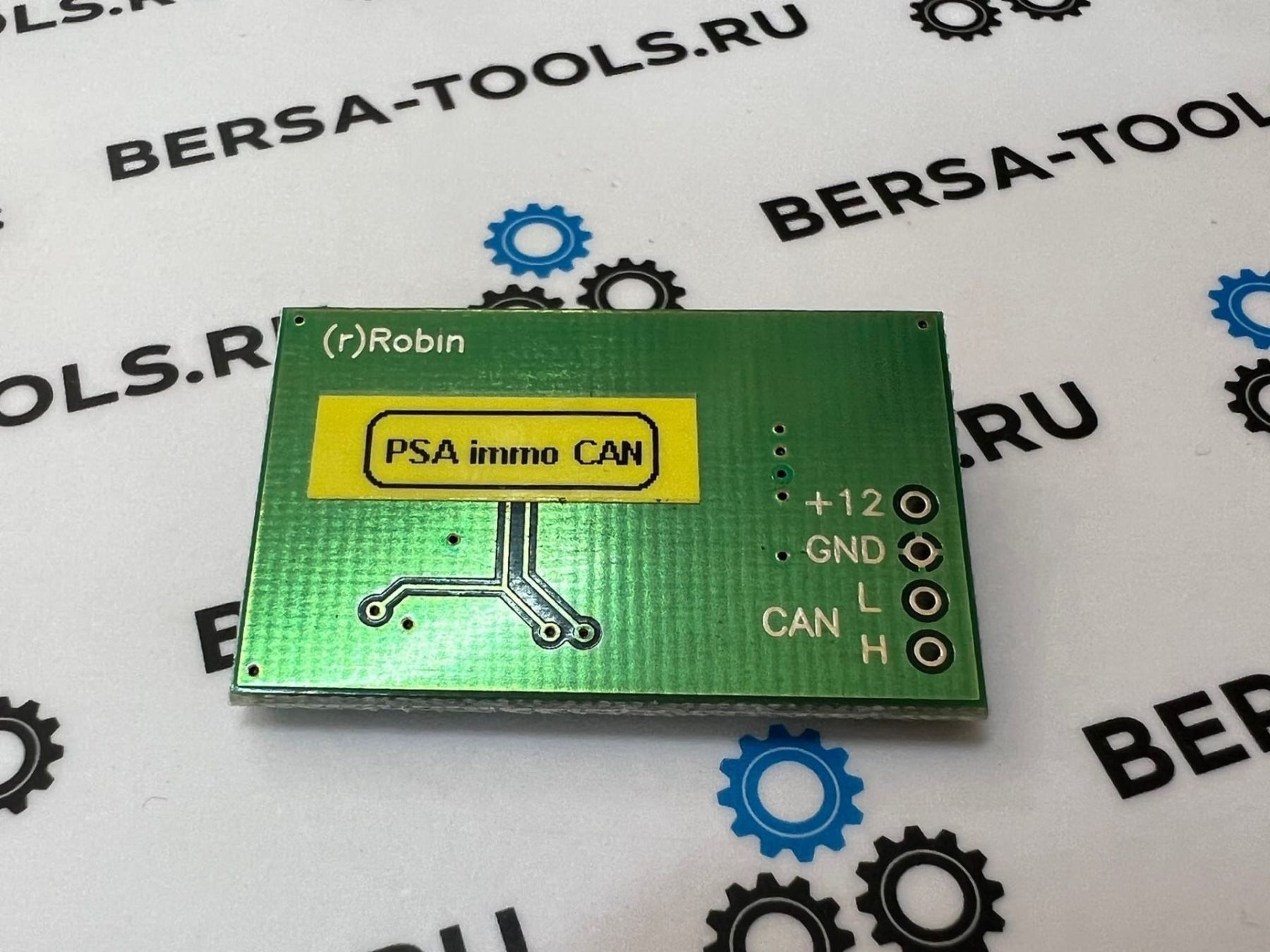

• Оригинальный иммобилайзер снят (или ЭБУ “на стенде”) , оба JMP на плате эмулятора открыты. Подключите провода CAN, включите эмулятор напрямую от + BAT. Оба светодиода (GRN и YEL) на плате эмулятора должны одновременно мигать несколько раз.
• Включите IGN. Желтый должен мигать (получены запросы ECU). Подождите, пока GRN не включится постоянно, и активности больше нет (желтый цвет не мигает). Теоретически это может занять до нескольких дней (в худшем случае), но обычно для первой авторизации достаточно 30...60 минут, затем еще 10 минут для полного завершения.
• Выключите IGN, подождите, пока главное реле не разомкнется, снова включите IGN. Ждите GRN, как и раньше. Оба светодиода могут погаснуть на некоторое время при пересчете следующего возможного вывода.
• ВАЖНО – эмулятор должен оставаться включенным от +BAT (источник бесперебойного питания!), в противном
  случае процесс может начаться с самого начала.
• Повторяйте предыдущий шаг до тех пор, пока не произойдет немедленная и стабильная авторизация (короткое мигание желтого цвета при включении IGN, затем
  GRN немедленно) за последние 5 проходов. Вы можете проверить текущий PIN-код с помощью CAN logger или MBcan (“Чтение”
  Процедура ПИН-кода).
• Отключите питание от эмулятора, замкните оба JMP (установите паяные соединения), установите его на автомобиль (теперь включите его
  от +IGN или + PWR от главного реле).

Режим настройки:

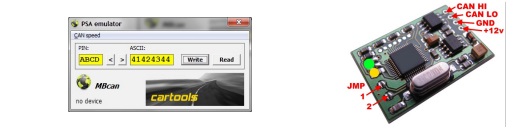

• JMP на плате эмулятора: один из них должен быть закорочен (неважно, какой именно), другой открыт.

• Использование MBcan: просто считайте или записывайте эмулятор.

• С регистратором: скорость 500 Кб, 11-битный идентификатор. Чтобы сохранить PIN-код в эмуляторе, необходимо преобразовать его в шестнадцатеричный код.

Пример: PIN-код
ABCD равен 41 42 43 44.

Для сохранения этого PIN-кода необходимо отправить фрейм:
0x7FE 5 55 41 42 43 44

• Ответ от эмулятора должен выглядеть следующим образом:
  0x7FF 4 41 42 43 44

• Чтобы запросить фактический VIN-код из эмулятора, необходимо отправить:
  0x7FE 5 00 00 00 00 00

Эмулятор ответит, как указано выше, кадром с данными VIN.

Обычный режим:
Оба JMP закоротились. При включении питания и GRN, и YEL должны включаться в течение короткого мигания. Затем: YEL: запрос ecu получен, GRN: ecu авторизован. Если YEL все еще мигает, значит, что-то не так с авторизацией.
