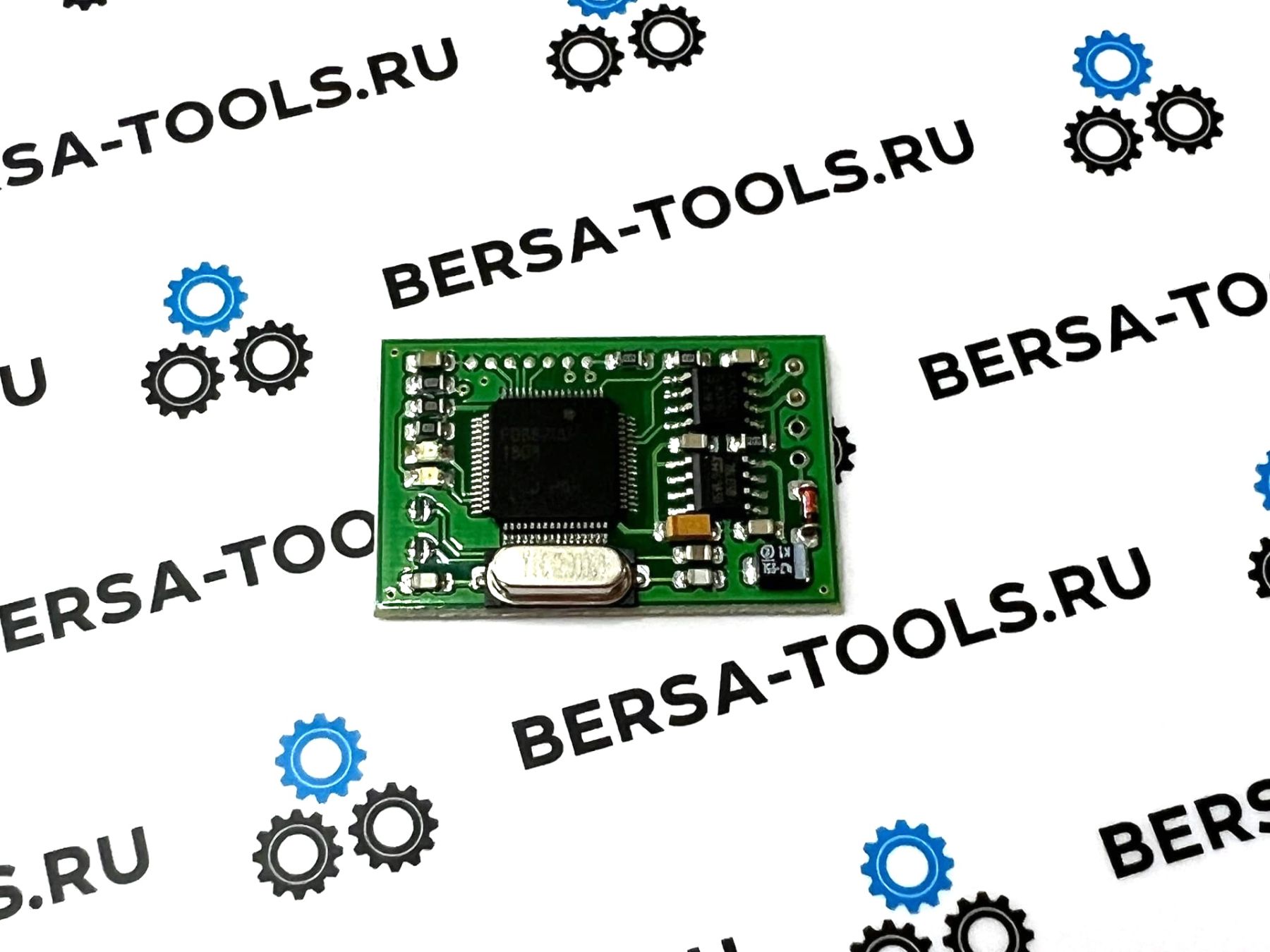

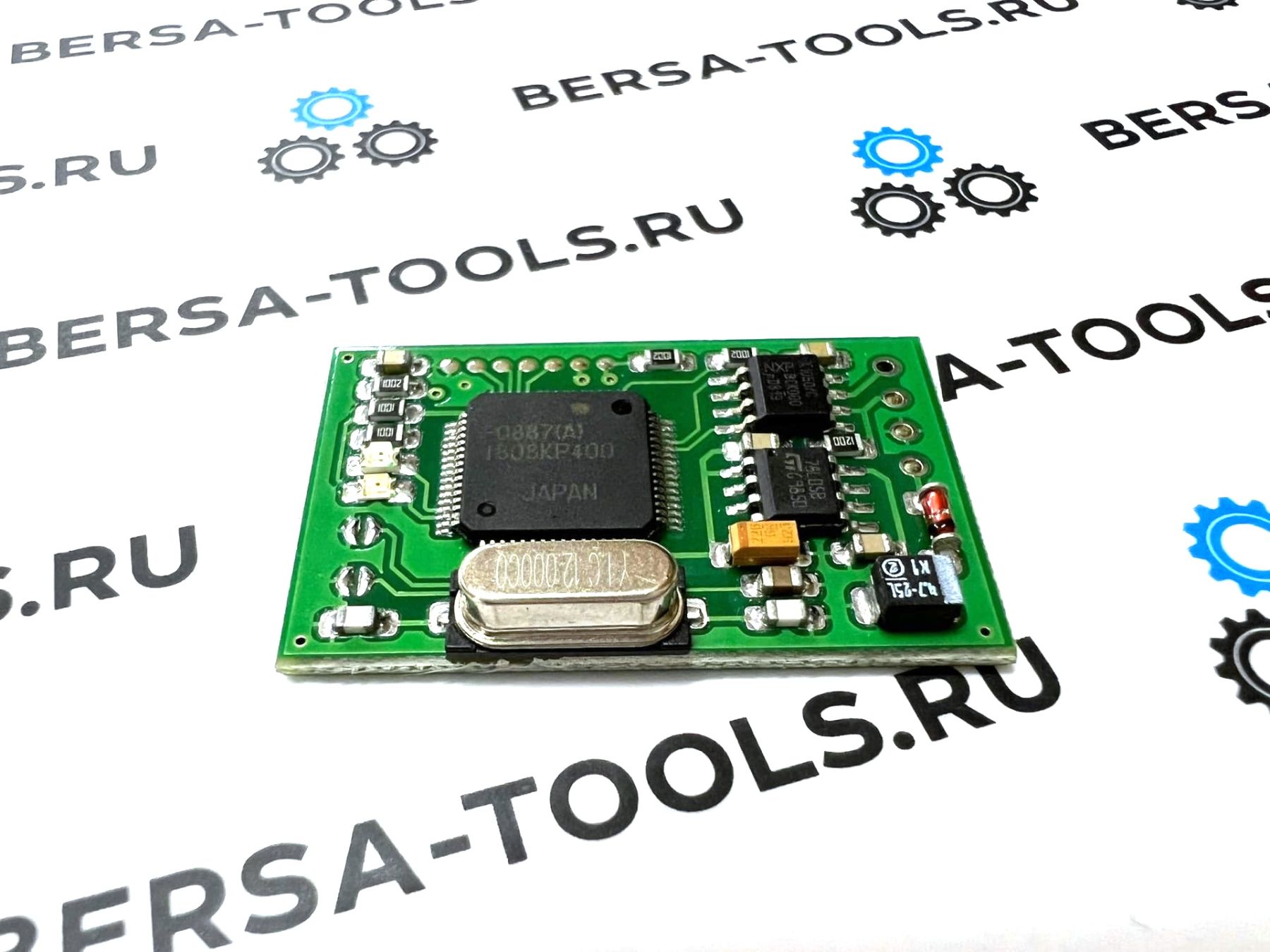

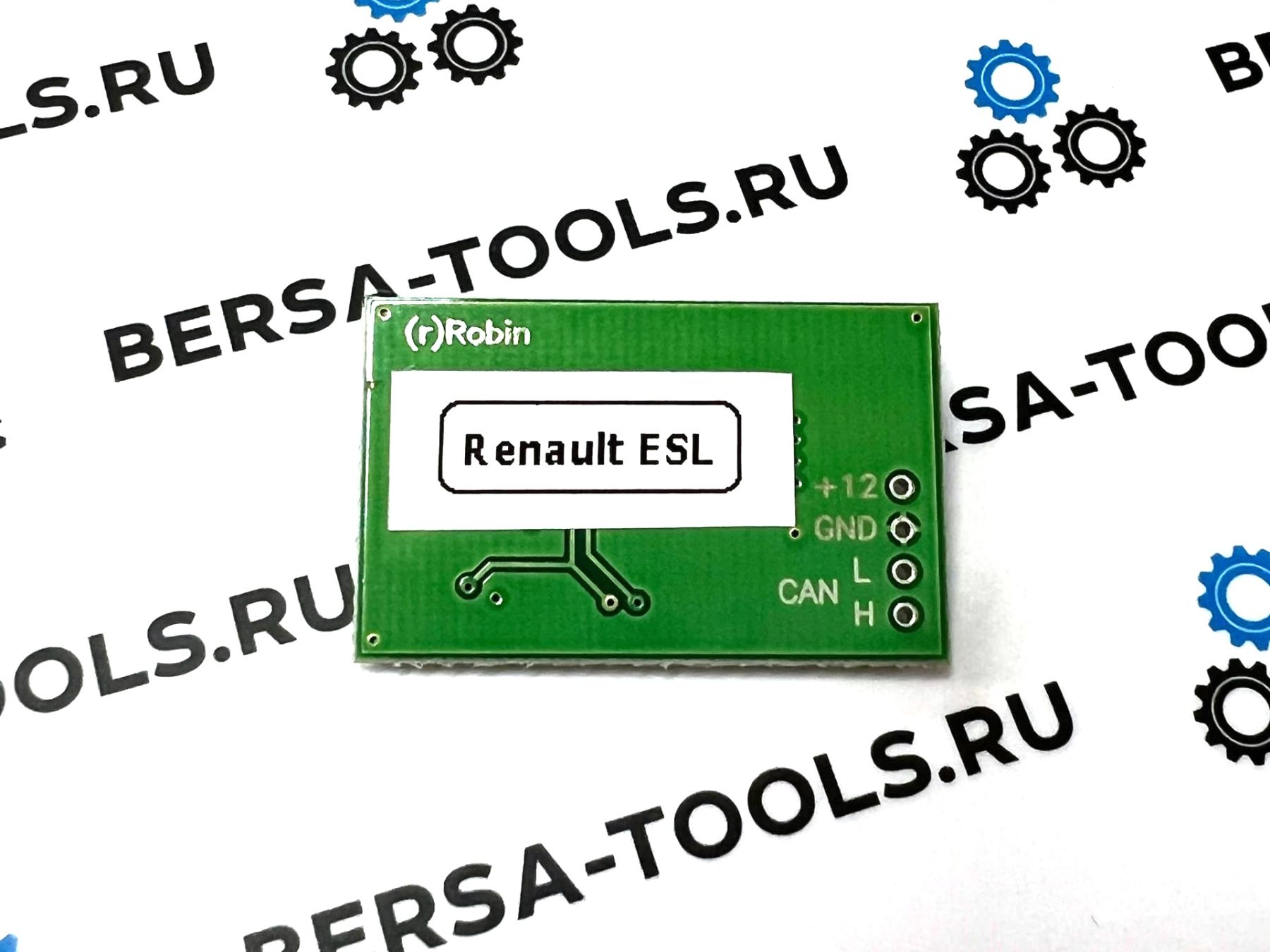

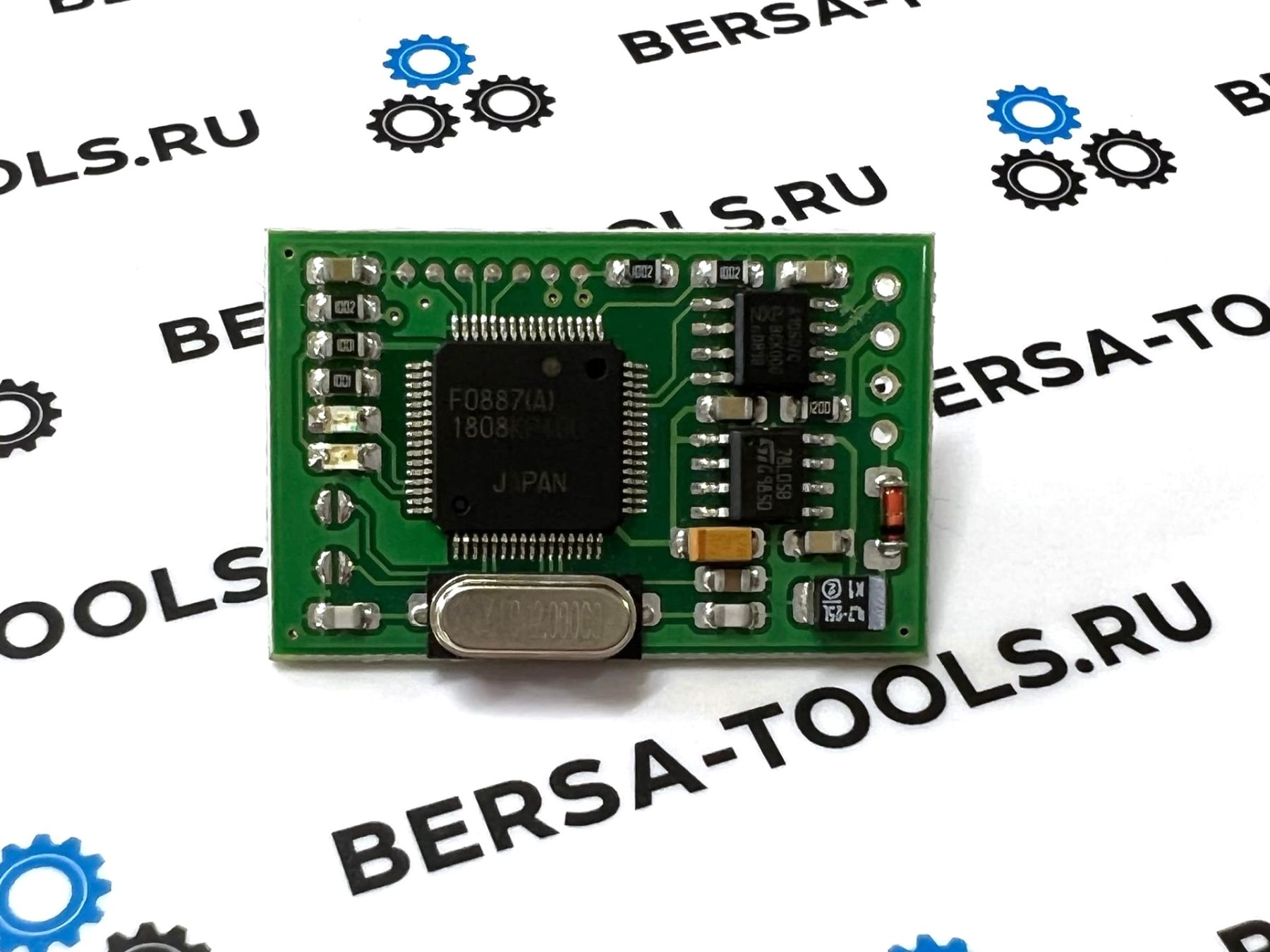

Эмулятор Renault ESL

Эмулятор рулевого замка Renault (ESL).

Для всех систем на 250 и 500 кБод.

Эмулятор многоразовый, не привязан к автомобилю.

Инструкция:

!!!Важно: размыкать и замыкать перемычку настоятельно рекомендуется только при полном отключении эмулятора от линии и питания. Если замкнуть перемычку, когда питание подано и эмулятор находится в режиме конфигурирования, перехваченные данные стираются.

• Новый тип ESL:
  ELV разъем
  1 - минус (-)
  2 - плюс (+)
  3 - может высокий (H)
  6 - низкий уровень (L)
  4 - подключить к контакту 2 через резистор 100 Ом

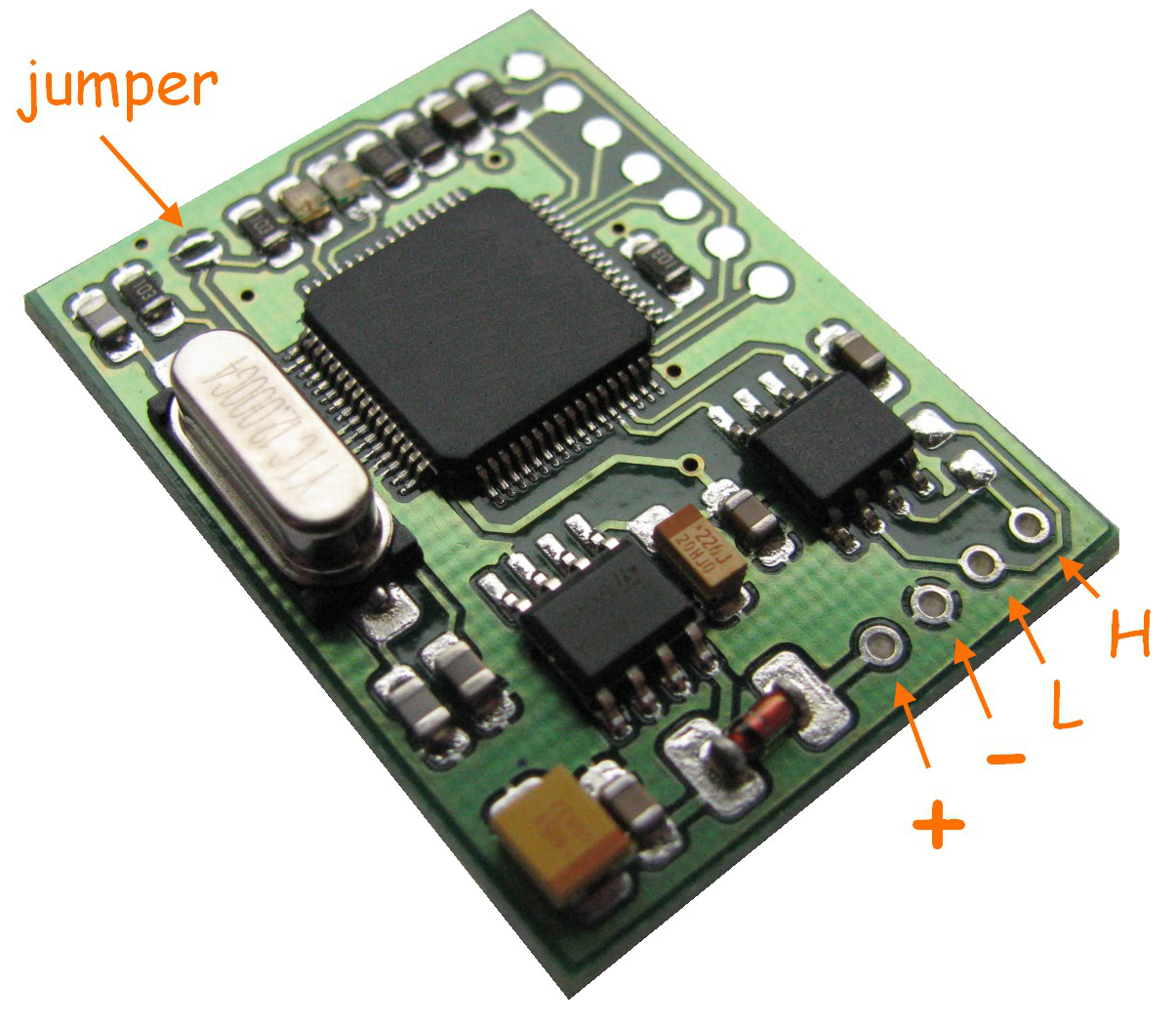

  Перемычка на эмуляторе:
  ОТКРЫТО для 500 kB CAN (поздние),
  КОРОТКО для 250 kB CAN систем

• Старый тип ESL:
  ELV разъем
  1 - минус (-)
  2 - плюс (+)
  3 - может высокий (H)
  6 - низкий уровень (L)
  Перемычка на эмуляторе:
  закорочен

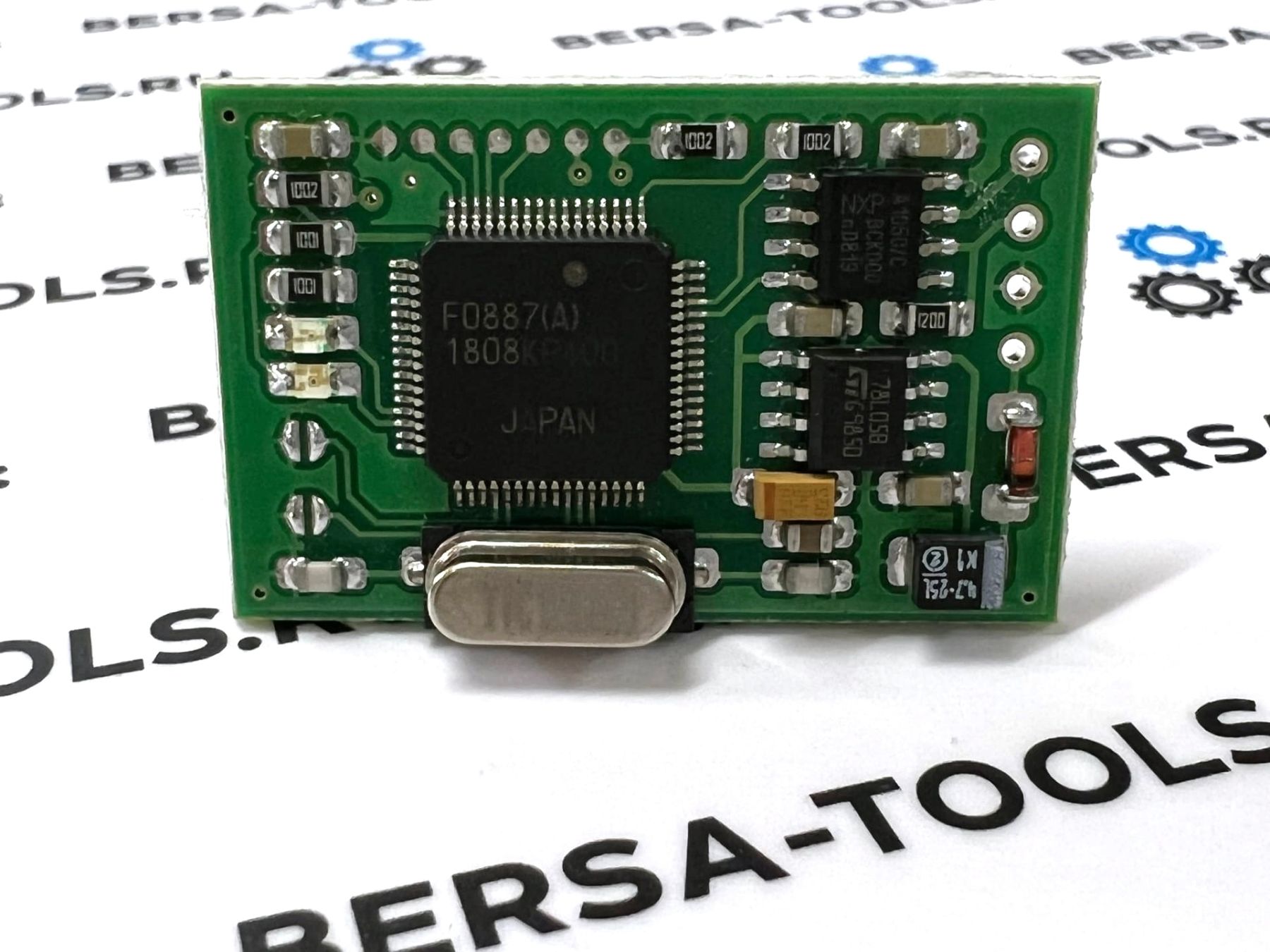

Светодиоды состояния:

• ЗЕЛЕНЫЙ «заблокирован»
• ЖЕЛТЫЙ «разблокирован»
