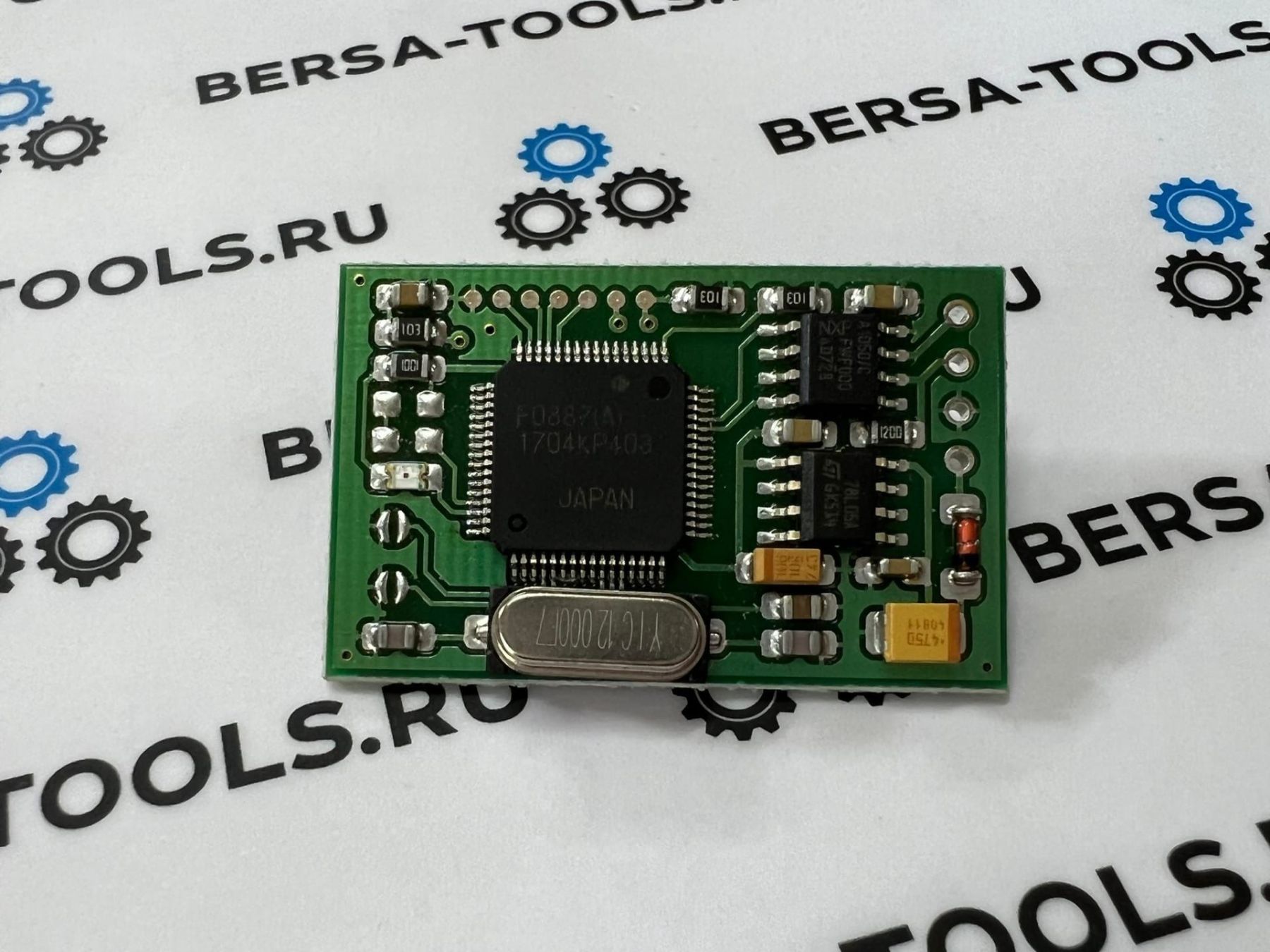

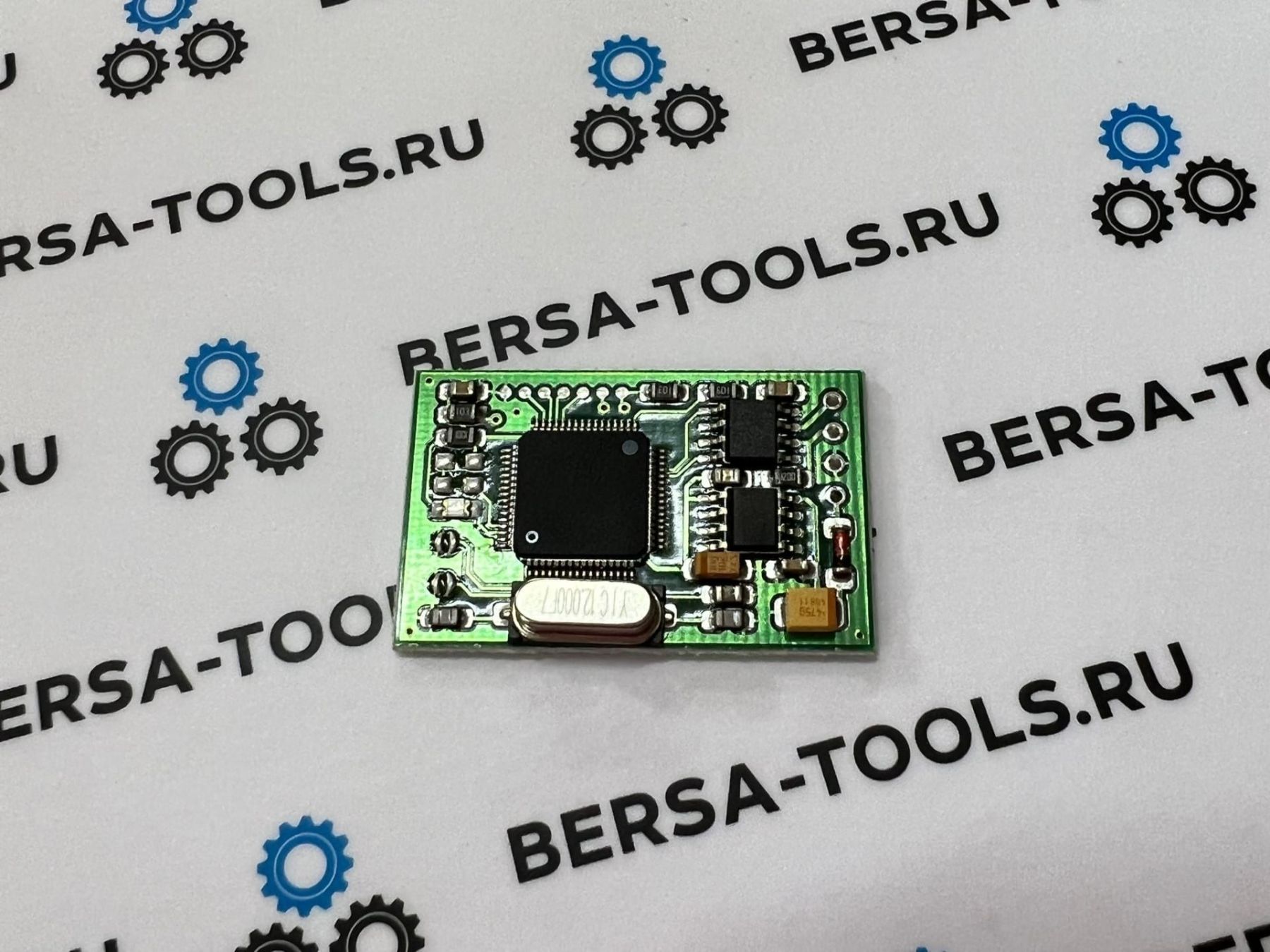

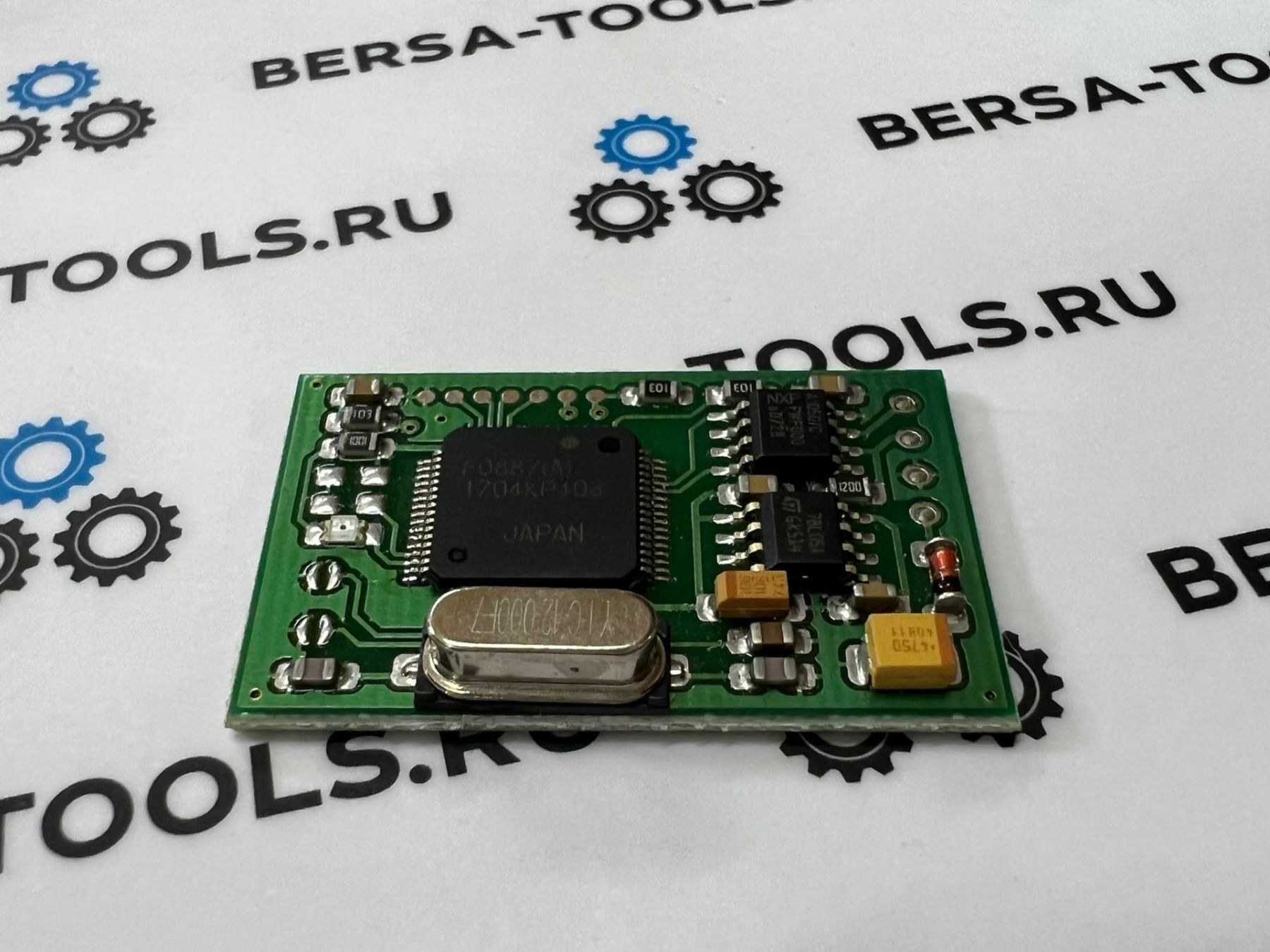

Эмулятор VAG IMMO-4 (CAN)

Эмулятор Immo-4 (CAN) основан на авторизации ECU через 7-байтовый CS и MAC.
Работает с Audi, VW, Seat, Skoda, Bentley, Lamborghini и др, оснащенных системой WFS4 (immo 4), работает через CAN на 500 КБ.

Установка:

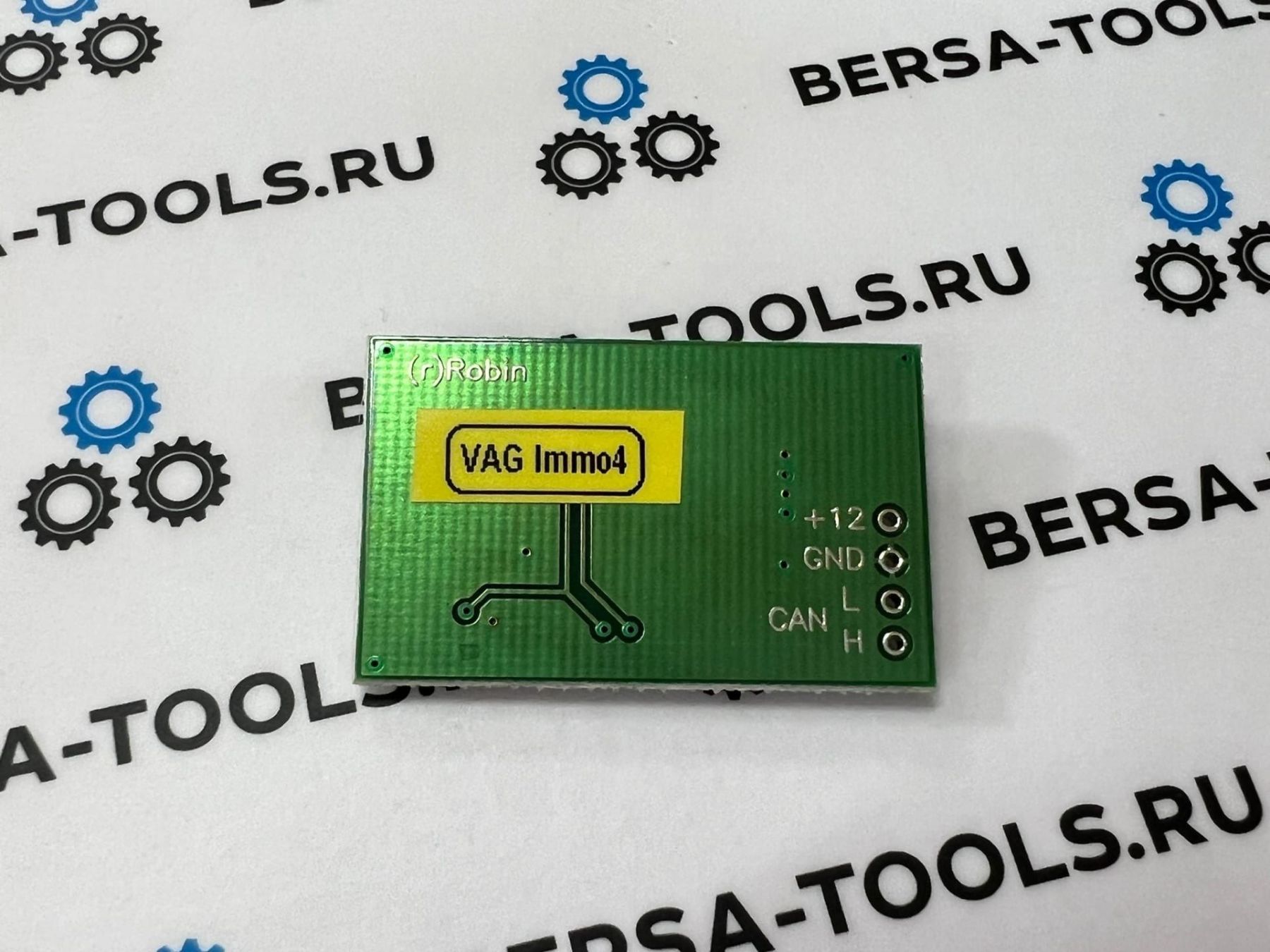

Подключите устройство непосредственно к CAN, подсоедините провод заземления и источник питания (клемма ”15”, горячая при включенном зажигании).

Обе перемычки открыты (по умолчанию) – эмулятор работает с настройками по умолчанию:
• MAC: 89ABCDEF
• CS: 178670E95E9ABF
• настроен для VW, авторизует ECU.

При желании вы можете сохранить эти настройки в ECU. Хотя вы можете хранить свои собственные данные с помощью подходящего регистратора CAN или MB can. Действуйте следующим образом:
• Закоротите обе перемычки (установите паяные соединения), присоедините регистратор или MB can,
• Запустите конфигуратор WFS4, выберите нужные параметры, нажмите “Построить”. На экране вы увидите 2 сообщения CAN.
• Передайте оба сообщения в CAN с помощью регистратора. Или нажмите “Запись”, если у вас есть MBcan. В случае успеха поля CS и MAC станут зелеными. С помощью logger вы должны видеть обратную связь от эмулятора, такого как :

7FF8, cs cs cs cs cs cs cs mm mm.

Если ответа нет, то нет и данных на самом деле хранится. Пробовать снова.
• Снимите одну перемычку (неважно, какую именно) – другая должна оставаться закороченной (во избежание случайного обновления).

Индикатор на эмуляторе:

•  Одно короткое мигание при включении питания,
•  Длительное мигание – по крайней мере , один блок управления авторизован,
•  Если вы видите серию коротких миганий: что-то идет не так.
