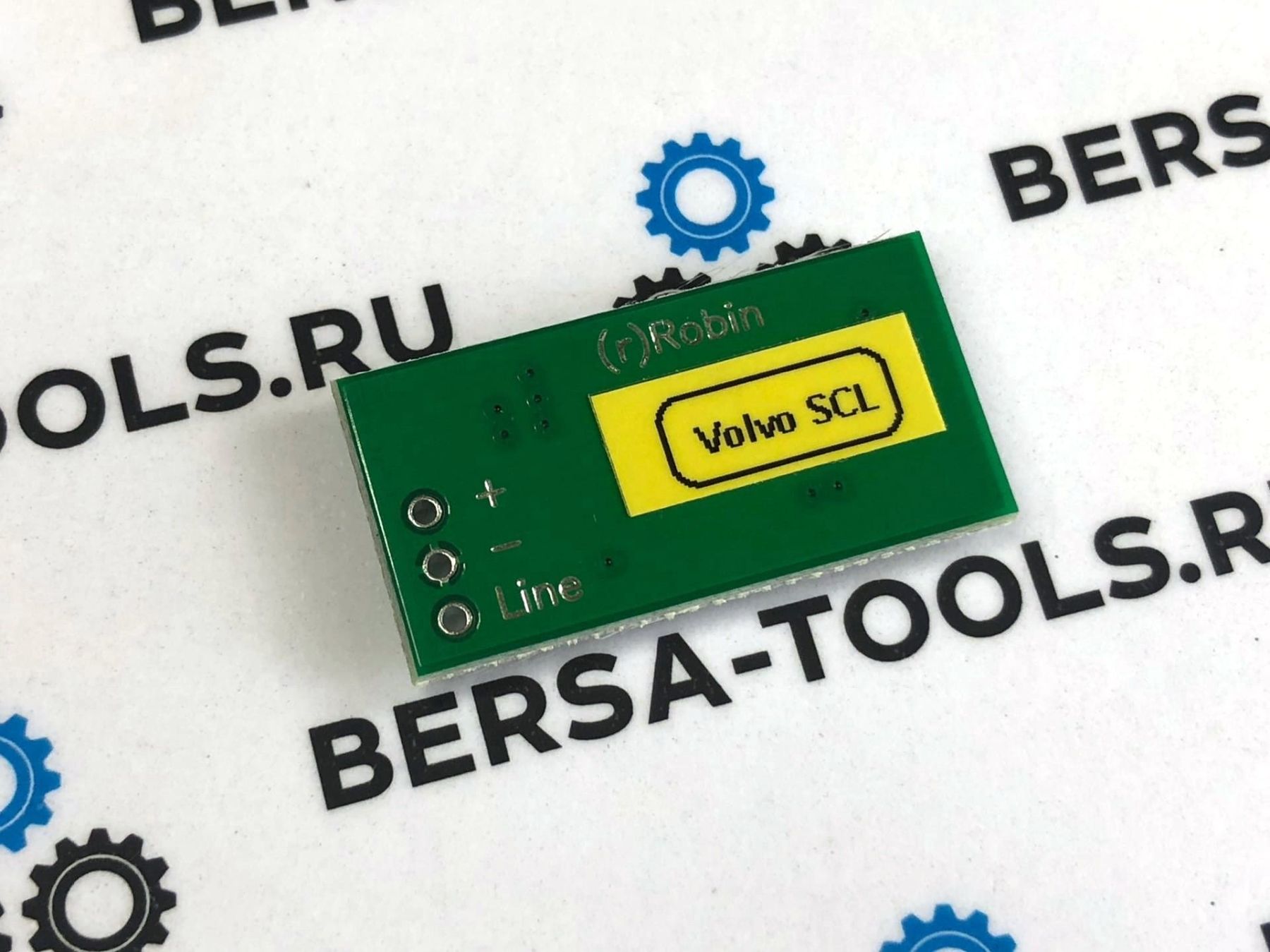

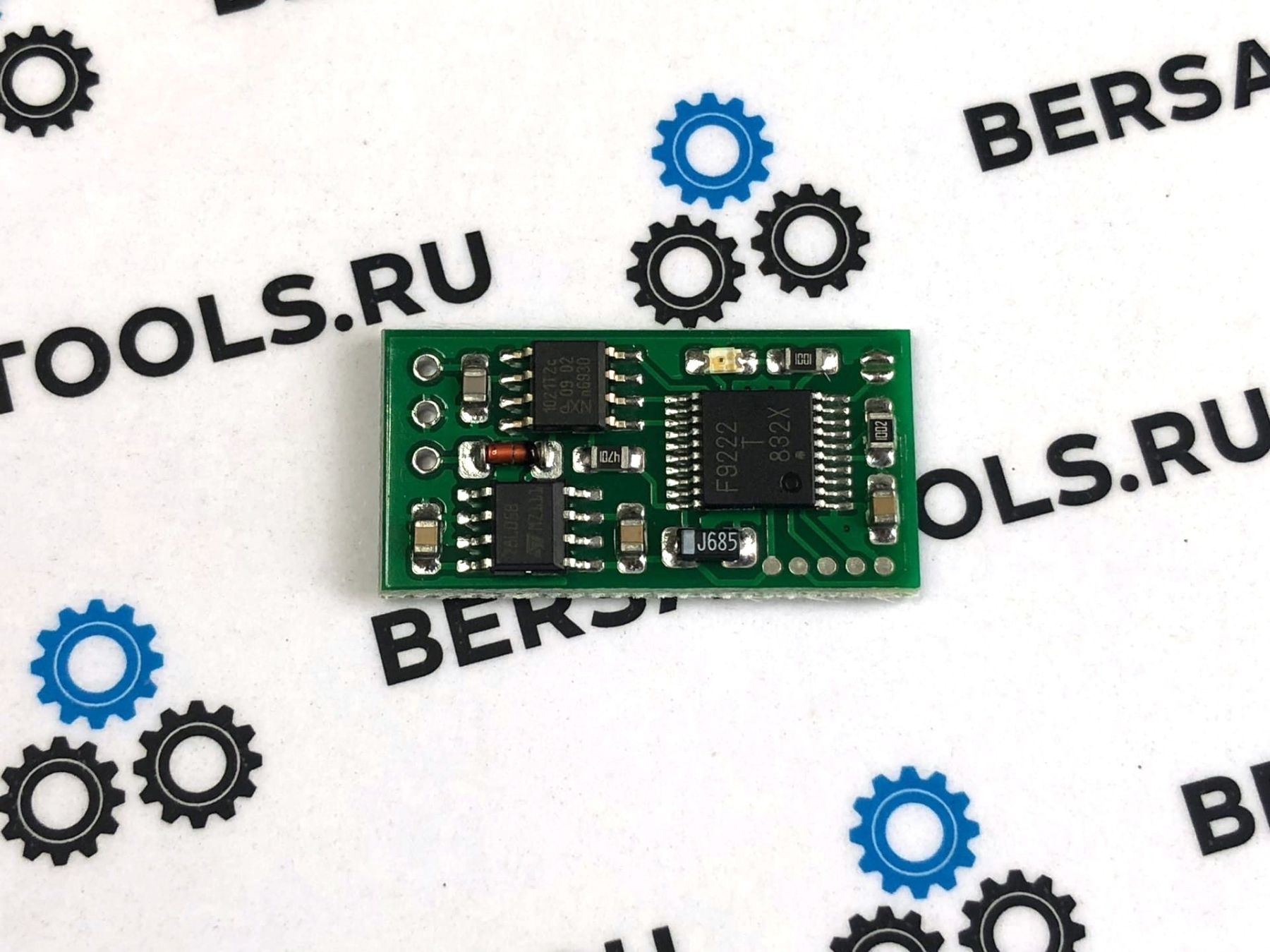

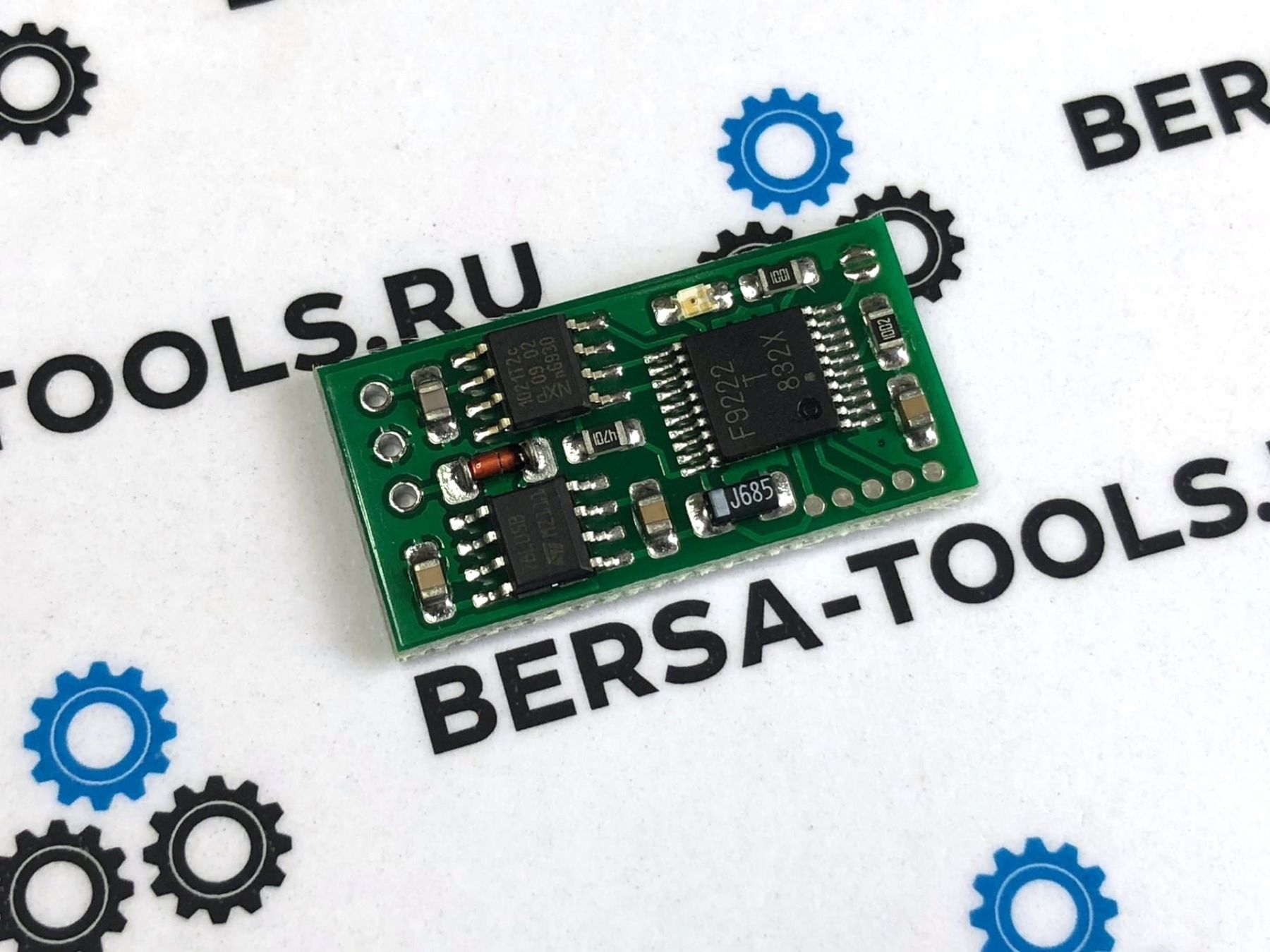

Эмулятор Volvo SCL, LIN, ver. 1
Эмулятор блокировки рулевой колонки для автомобилей Volvo, LIN, ver. 1, автомобили VOLVO до 2014 года выпуска.
SCL - Volvo Steering Column Lock:
- SCL посылает в CEM свой ID код, тот сверяет полученные данные с записанным значением. Если код совпадает, посылается команда обратно к SCL — разблокировать или заблокировать руль.
- Если код не совпадает, дальнейшая авторизация невозможна. Двигатель невозможно запустить.
- Если по каким-либо причинам невозможно разблокировать руль, результат тот же.
Заменить повреждённый SCL непросто, необходимо его привязать к CEM (заказывается software reload). Это может сделать только дилер. Однако, если электронная часть живая и отвечает на запросы от CEM, можно воспользоватся эмулятором. Для этого необходимо перехватить некоторые данные из обмена мехду CEM и SCL:

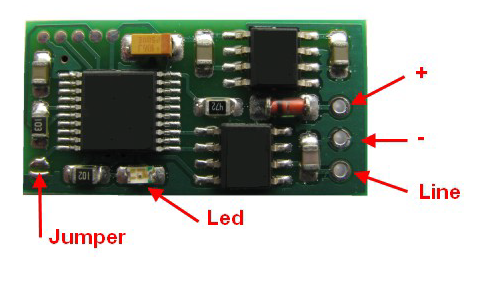

- Перемычка (Jumper) на плате эмулятора разомкнута (режим конфигурации), Line подключена к LIN между SCL и CEM (SCL pin 4), + и – подключены к “30” и “31” клемме автомобиля соответственно. Можно использовать питание на разьёме OBD – pin 16 и 4/5. На этом этапе не рекомендуется использовать линии питания SCL, ибо они управляются через CEM (питание на SCL от CEM подаётся только в момент открытия или закрытия замка).
- LED должен мигать. Включаем зажигание. Когда необходимые данные перехвачены, LED начинает гореть постоянно.
- Отключаем эмулятор от питания и линии, коротим перемычку - делаем паяльное соединение (переводим эмулятор в рабочий режим).
- Демонтируем оригинальный SCL, подключаем вместо его эмулятор. Всё, готово!
Важно!!! Размыкать и замыкать перемычку настоятельно рекомендуется только при полном отключении эмулятора от линии и питания. Если замкнуть перемычку, когда питание подано и эмулятор находится в режиме конфигурирования, перехваченные данные стираются.
Про LED в рабочем режиме (перемычка замкнута): LED загорается на секунду, когда эмулятор получает запрос от CEM на блокировку или разблокировку руля. Если LED быстро мигает (4 раза за секунду) это свидетельствует об отсутствии необходимых данных — эмулятор пуст. Нужно провести или повторить процедуру обучения.
Распиновка разьёма SCL:
1: неиспользуется
2: + (плюс) YE-BU
3: - (минус) BK-WH
4: LIN шина GY-BU
-
