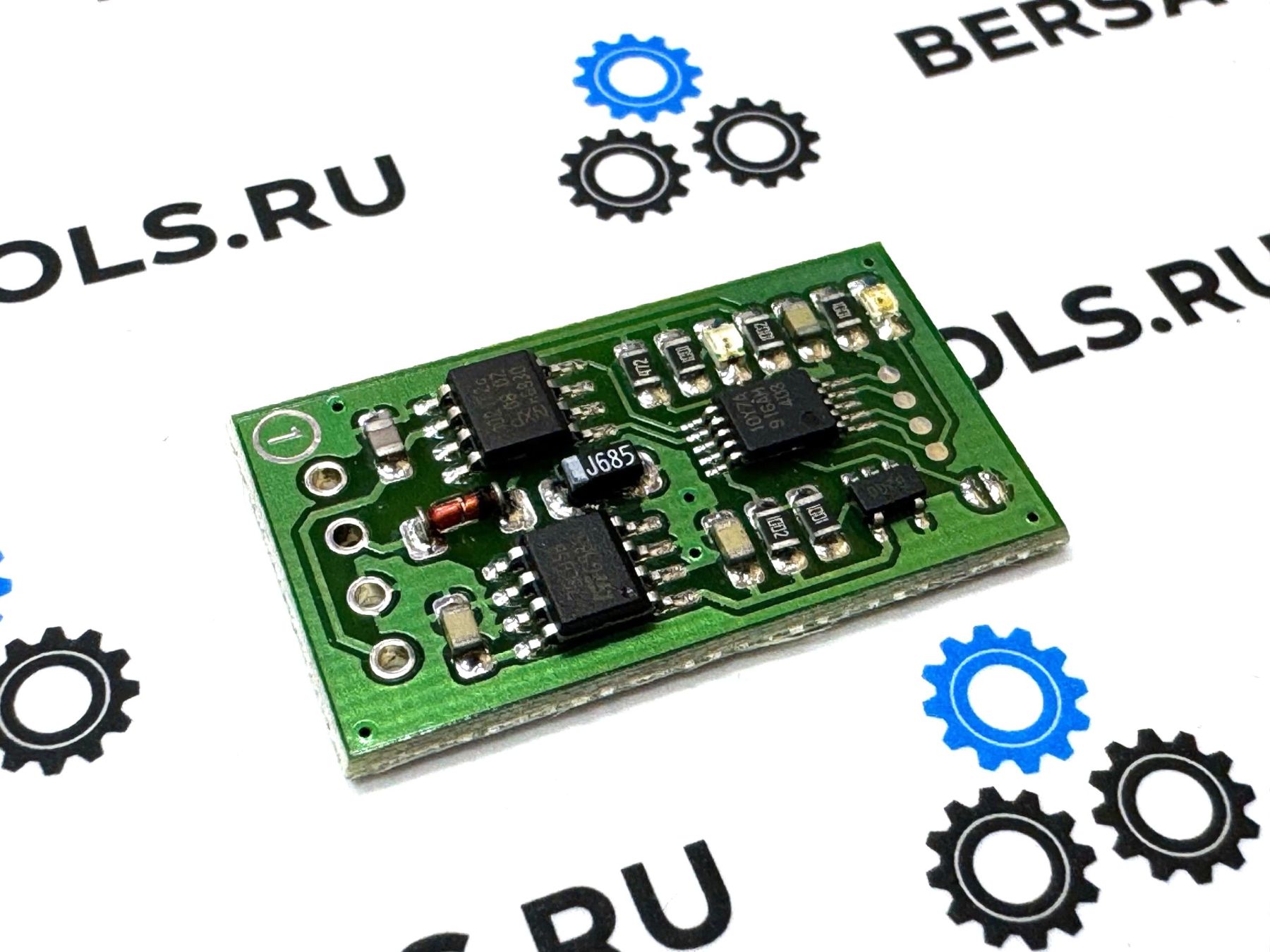

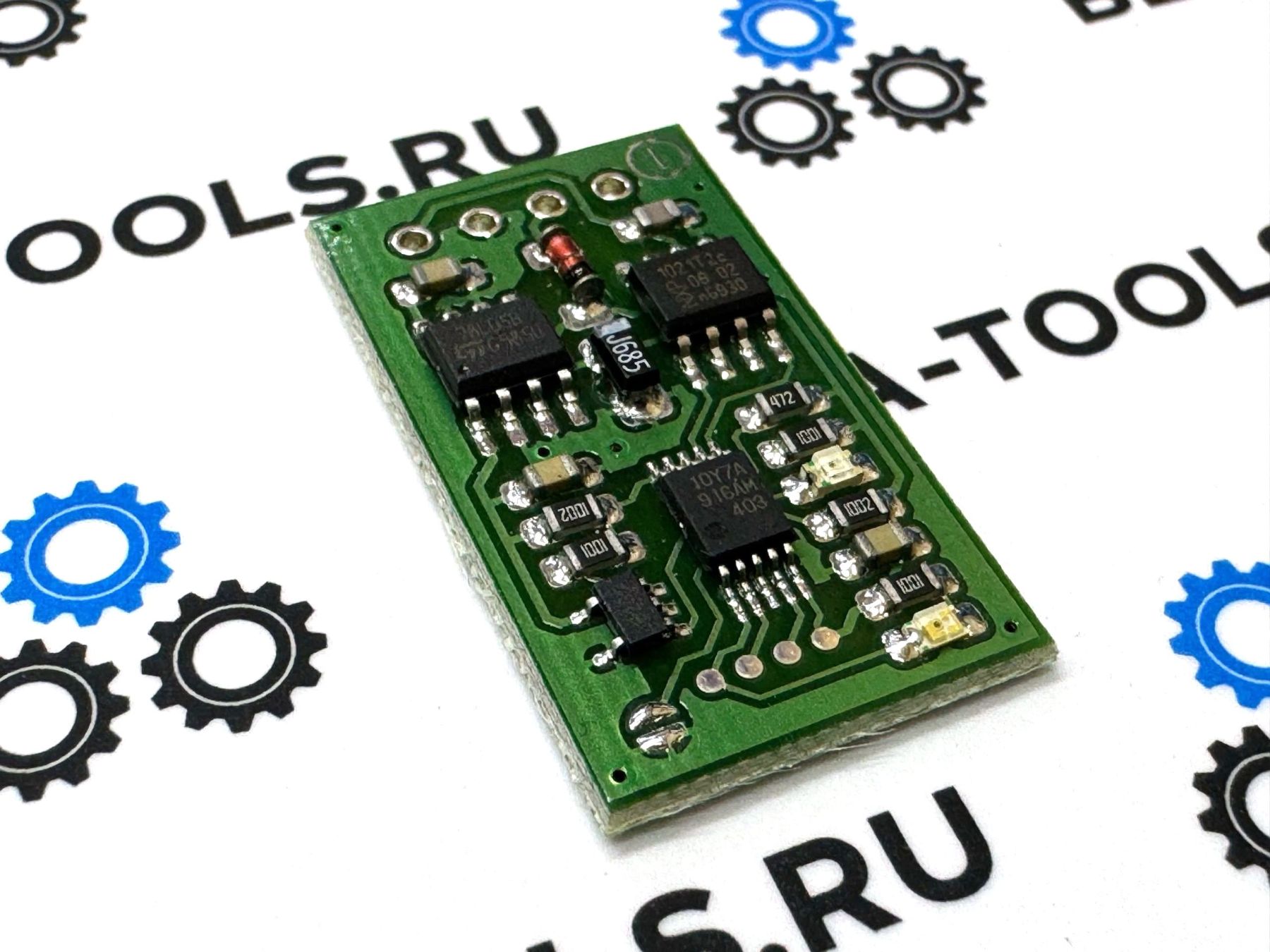

Эмулятор замка рулевой колонки (ESCL) FORD, платформа CD4

Эмулятор блокировки рулевой колонки SCL, LIN для автомобилей FORD платформы CD4.

Оригинальный номер блока SCL:

• AV6N-3F880-Kx

Применимость:

• Ford Mondeo MK5 (CD391) c 2014 года
• Ford Galaxy MK4 (CD390E) с 2016 года
• Ford S-Max MK2 (CD539E) с 2016 года

Устройство эмулирует блок Ford ESCL, совместимый с автомобилями платформы Форд CD4, начиная с 2014 года и выше (Mondeo, S-max, Galaxy и т. д, но не с Kuga, Focus и подобными, там тоже LIN с 2012 года, однако этот эмулятор туда не подойдет).

Разъем имеет 4 контакта, обычно окрашенных синим. Эмулятор - "Plug & Play" подключи и играй, никаких дополнительных программ не требуется. Разработан для оригинального разъема, можно использовать оригинальный разъем, отпаянный от блока, или универсальный 3 мм.

Установка на автомобиль:
Припаяйте разъем к плате и прикрепите провода.

!Обратите внимание, что оригинальный SCL работает, только когда есть запрос на статус или команда на открытие или закрытие.

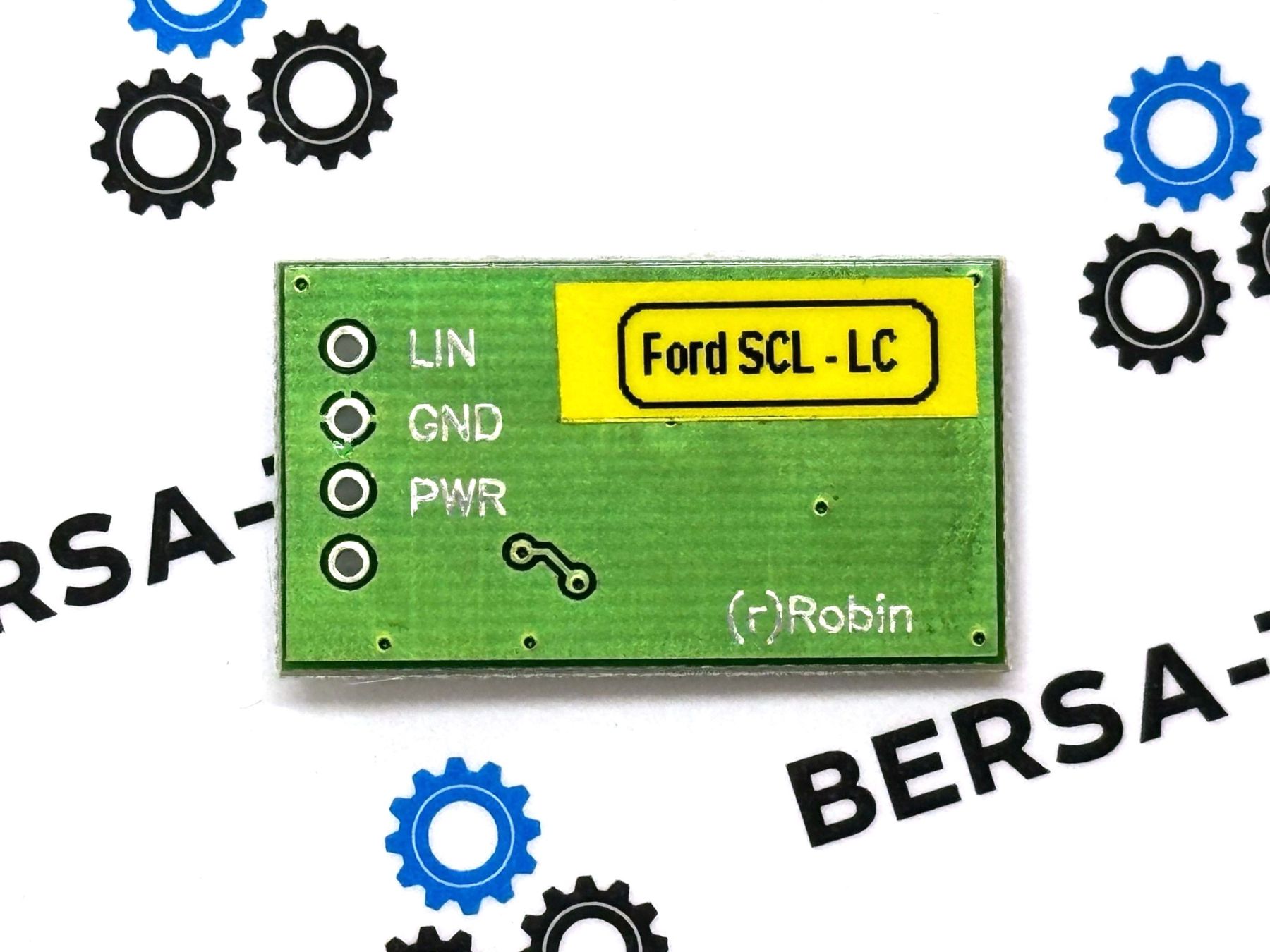

Распиновка:

• Pin2: +PWR питание
• Pin3: GND масса
• Pin4: LIN

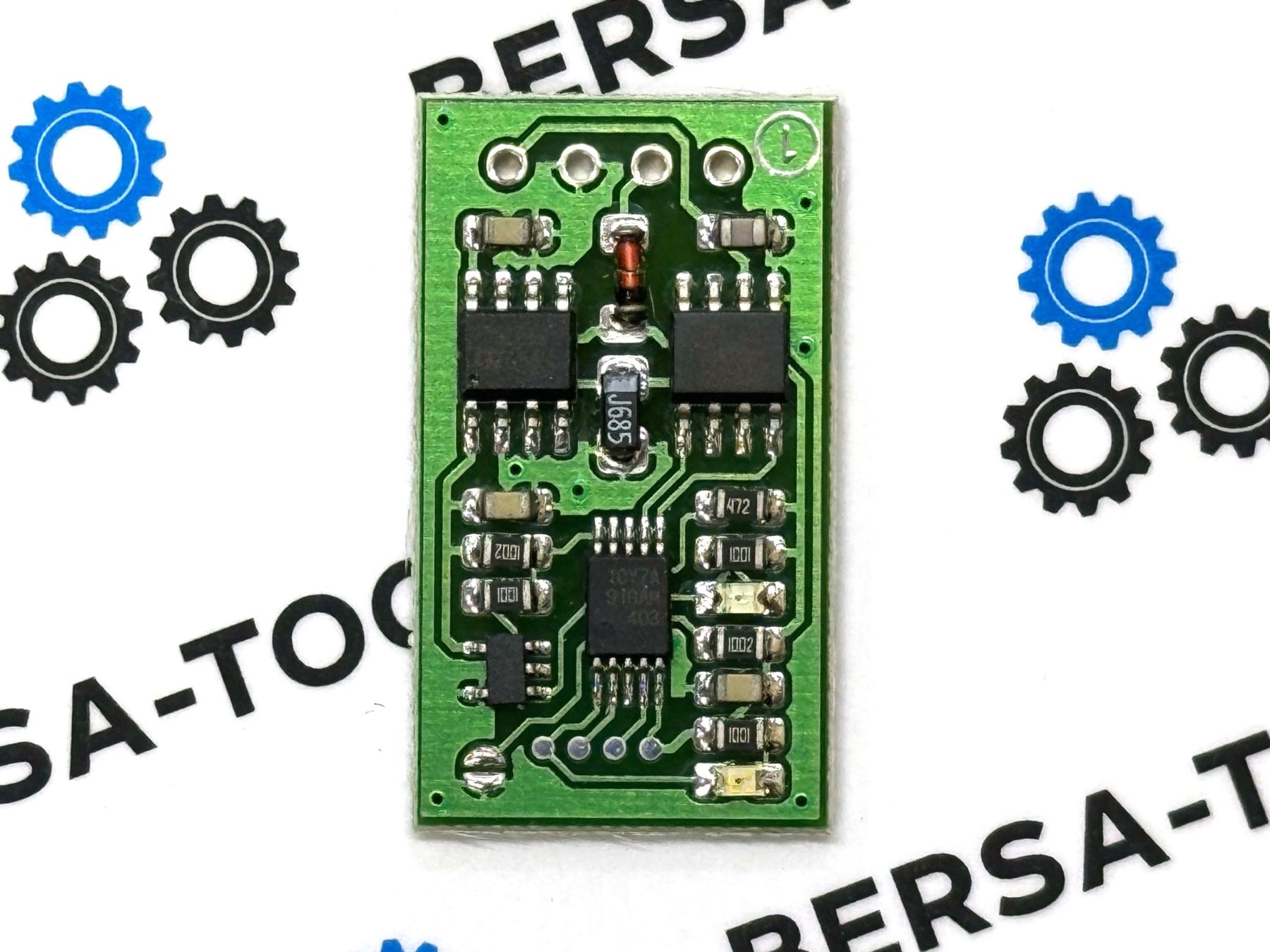

Светодиод на плате эмулятора:

• Желтый или красный: SCL находится в заблокированном состоянии
• Зеленый: SCL находится в разблокированном состоянии
• Если SCL включен, то должен загореться один из светодиодов

!!!Обратите внимание, что действие замка выполняется с задержкой: зажигание выключается, двери закрываются и запираются, автомобиль складывает зеркала (если есть такая функция), выполняется действие блокировки. Действие разблокировки обычно выполняется, когда автомобиль открывается или зажигание включено. При нажатии кнопки "Пуск" статус SCL проверяется и происходит верификация, даже если уже открыт доступ. Все эти действия должны включать SCL, соответствующий индикатор состояния должен гореть.
