Ремонт одинарного Ванос (Single Vanos) BMW M50TU M52 S50 S52

Категории
Симптомы нерабочего ваноса BMW (Single VANOS BMW):
- плохая динамика разгона до 3 тыс. оборотов
- тяжелый старт
- повышенный расход топлива
- неустойчивые холостые обороты
- рывки при разгоне
- стук в передней части мотора (чаще всего при перегазовке)

К  нам приехал клиент с жалобами на плохую тягу при разгоне. Диагностика на дилерском оборудовании показала неисправность системы газораспределения VANOS BMW. Совместно с клиентом принято решение о ремонте ваноса БМВ.

Для ремонта потребуется:
- Ремкомплект одинарного VANOS BMW M50TU M52 S50 S52 11361748819 (11361748036)
- Набор для выставления фаз М52 (очумелым ручкам можно и без него, но сложнее)
- Набор инструментов для работы с BMW
- Прокладка клапанной крышки БМВ
- Прокладка под VANOS BMW
- Резинки под болты клапанной крышки 15 шт
- Шланг VANOS (или ремонт шланга)
- Очиститель карбюратора или бензин
Ремонт Vanos BMW в Кирове (Vector-BMW)

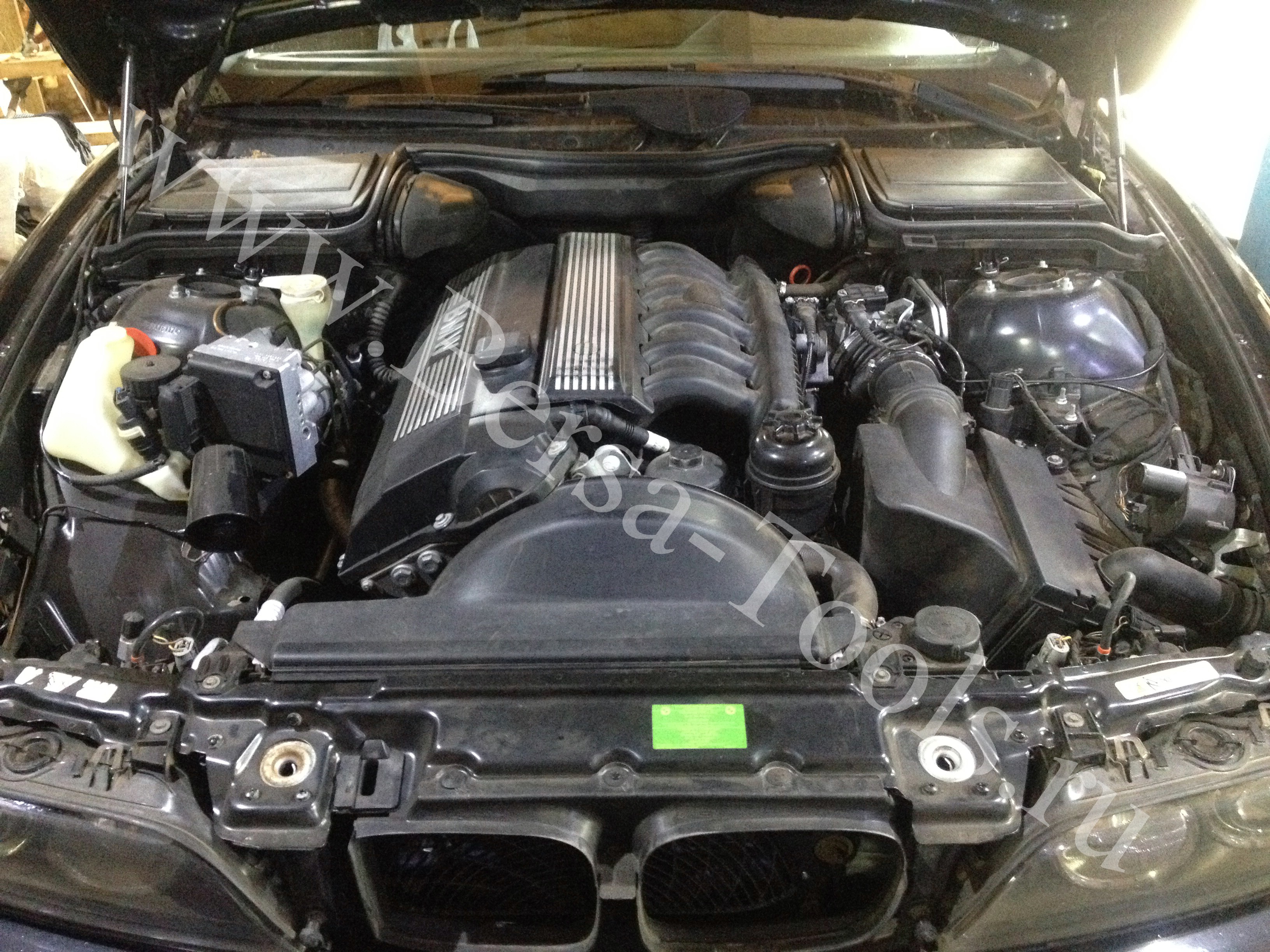

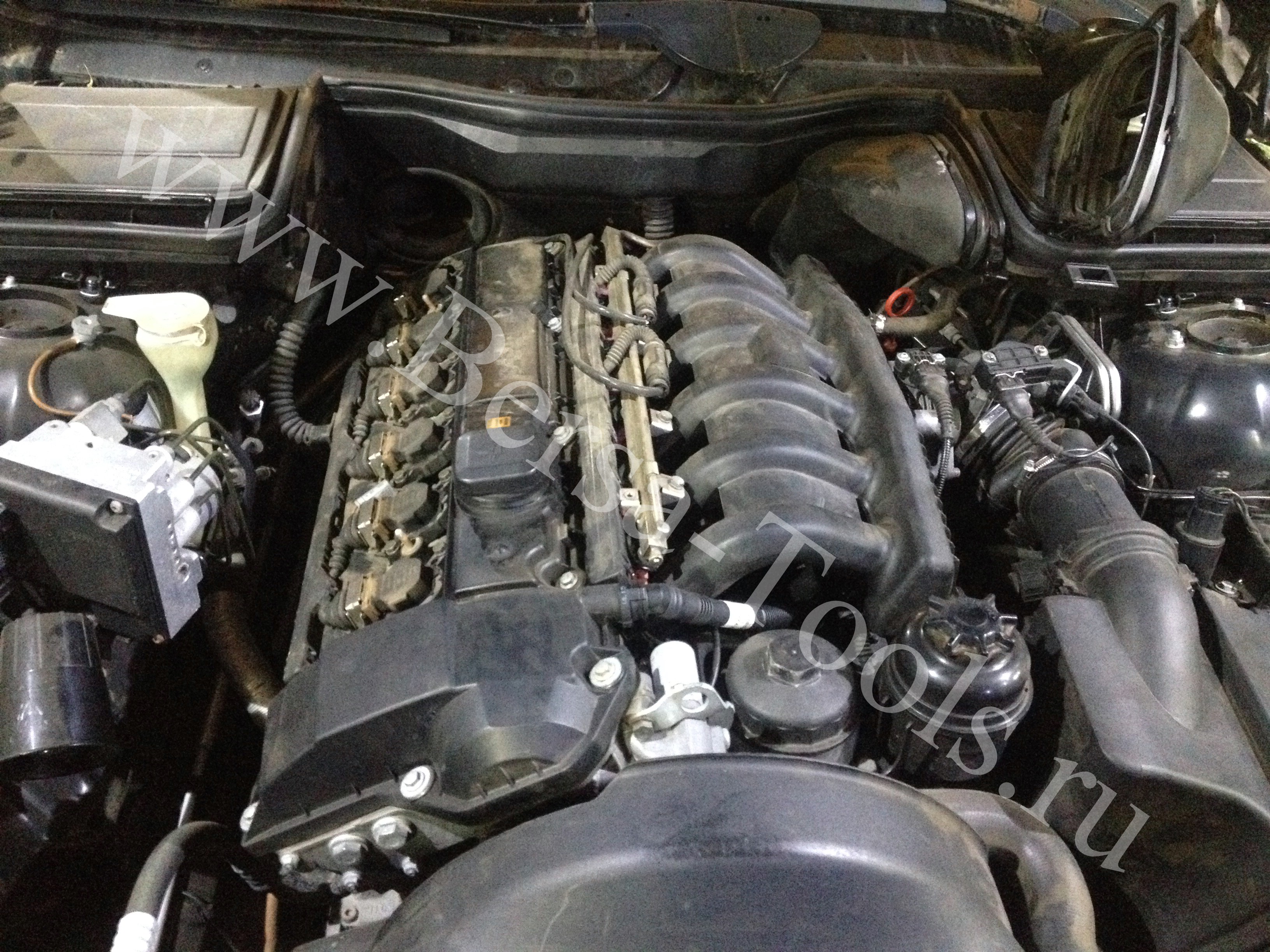

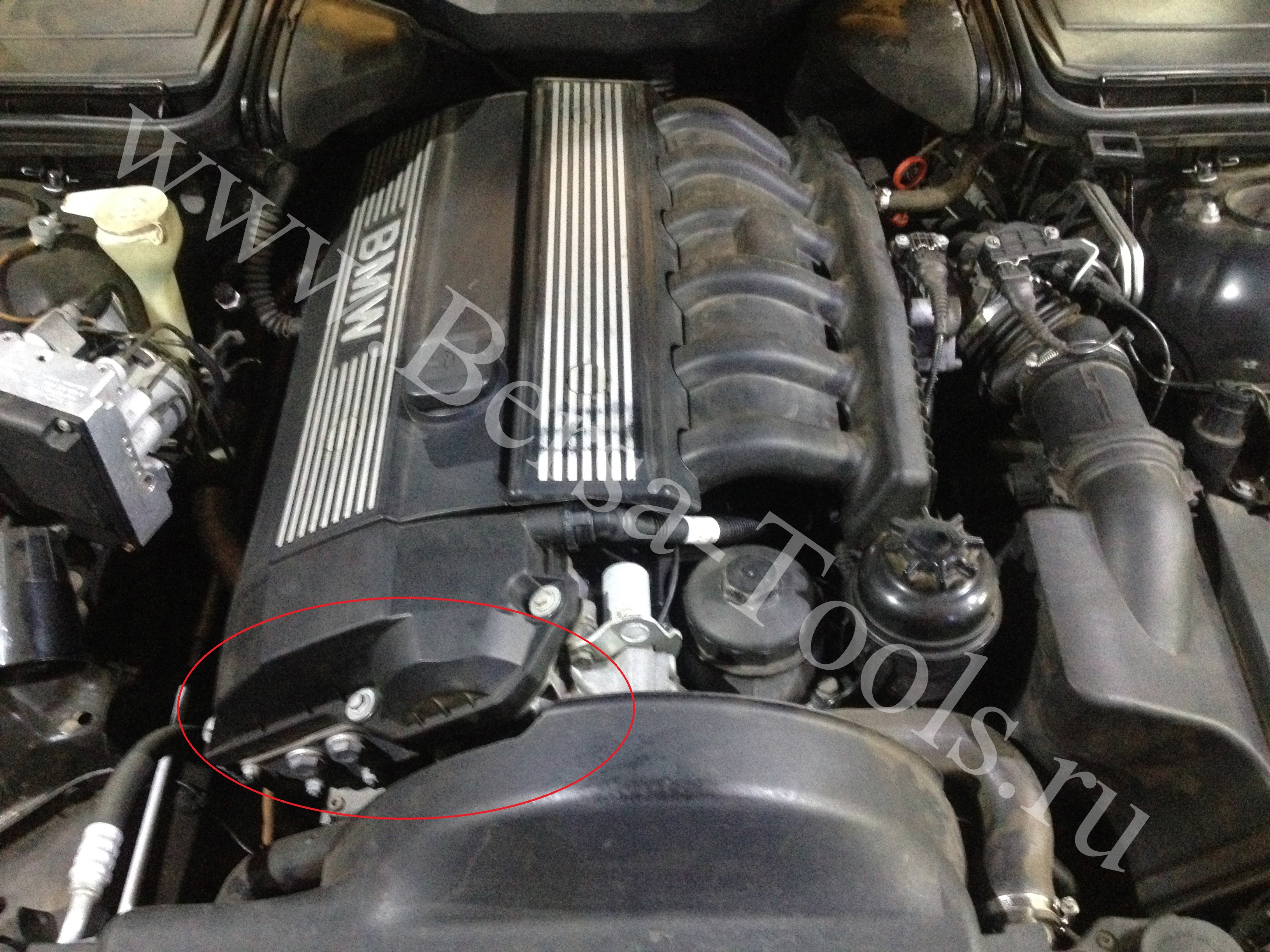

Итак мотор BMW M52B28 с одним Ваносом. Vanos выделен красным.

Установка ремкомплекта VANOS BMW в Кирове
1) Снимаем декоративную крышку мотора, катушки.

Ремонт VANOS BMW в Кирове

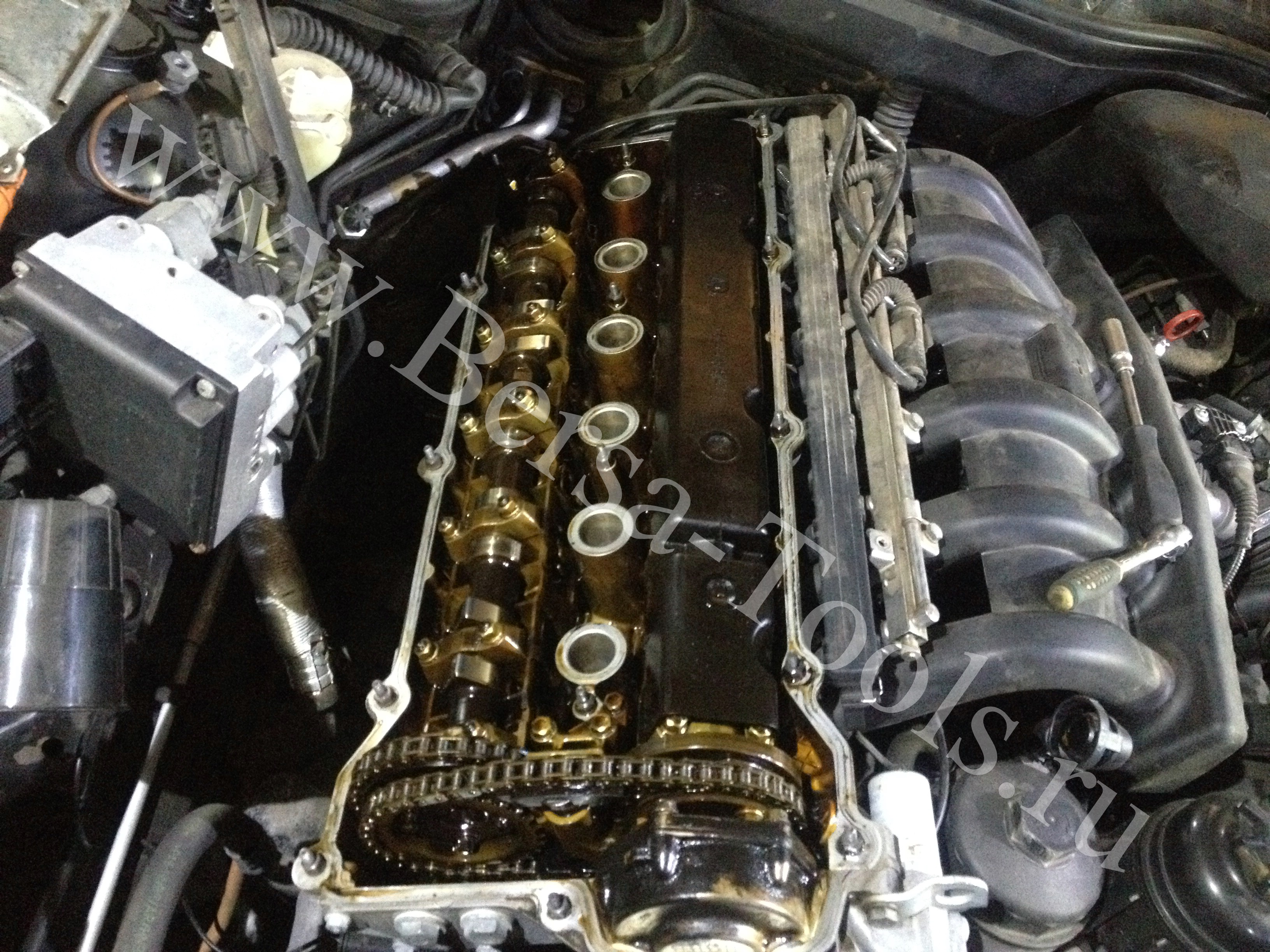

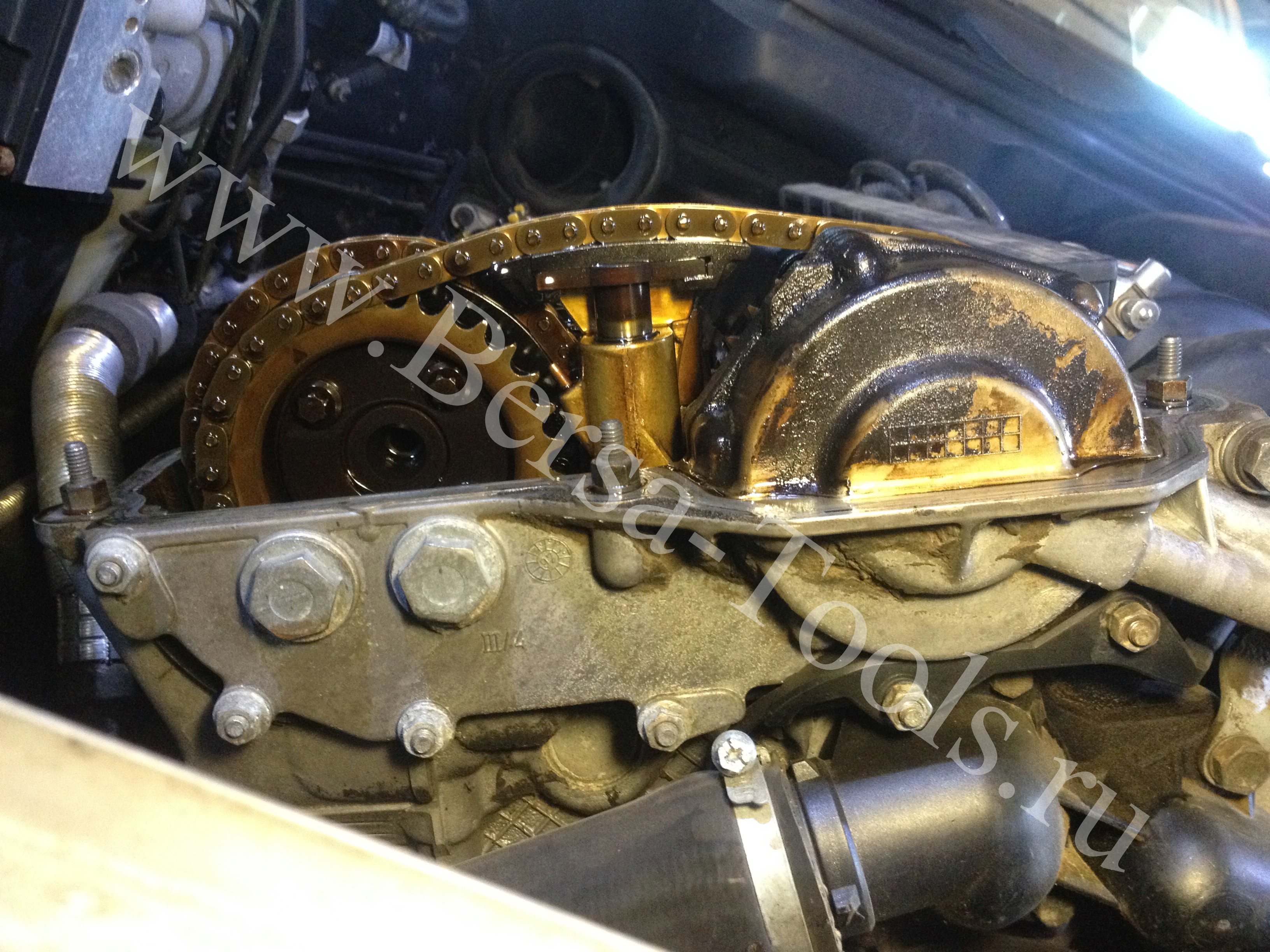

2) Снимаем клапанную крышку, поднимаем поршень первого цилиндра в верхнюю мертвую точку. Фиксируем маховик специальным штифтом, распредвалы кондукторами сзади ( перед этим надо выкрутить задние шпильки для болтов клапанной крышки)
Ремонт одинарного ваноса в Кирове

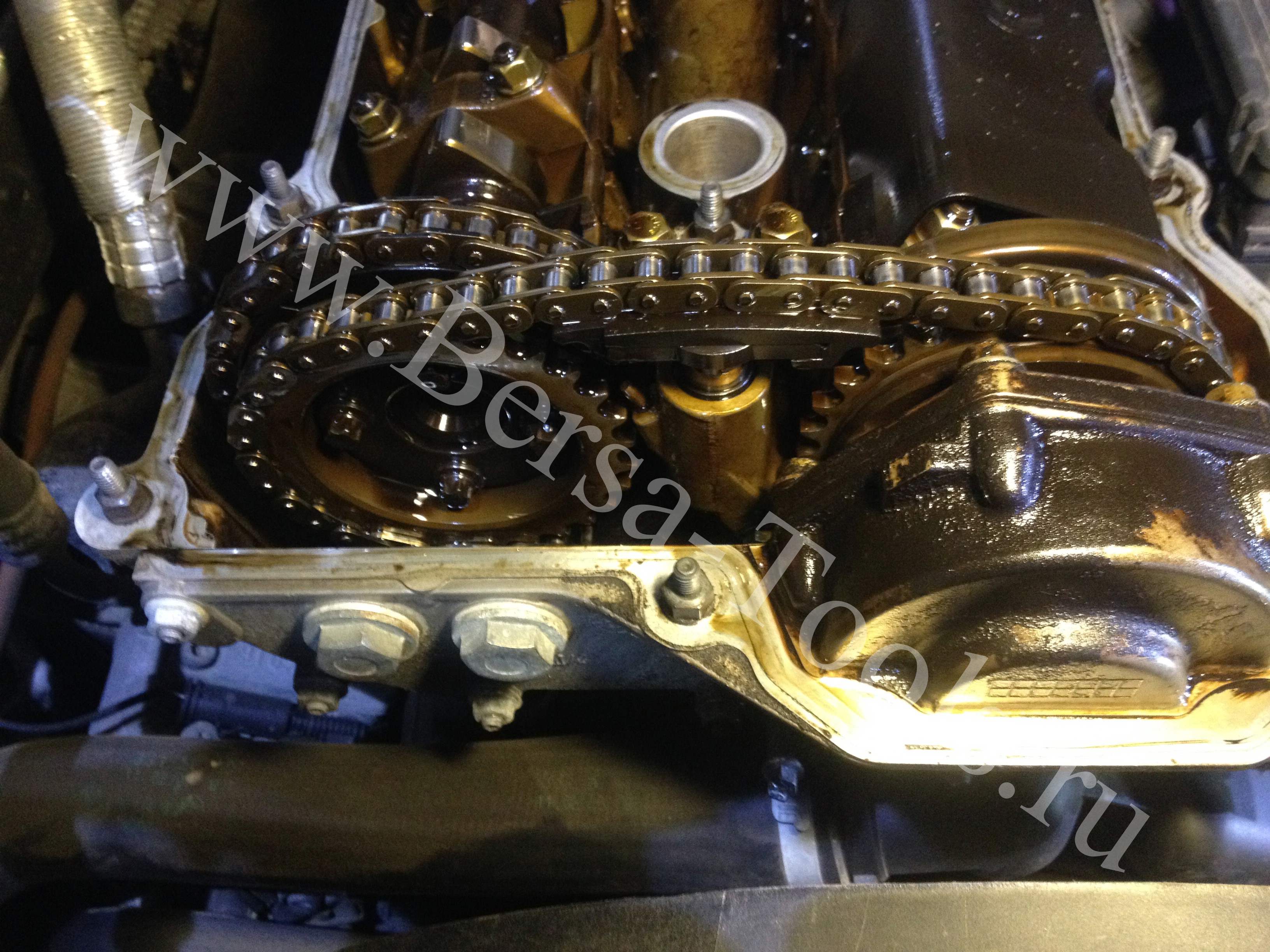

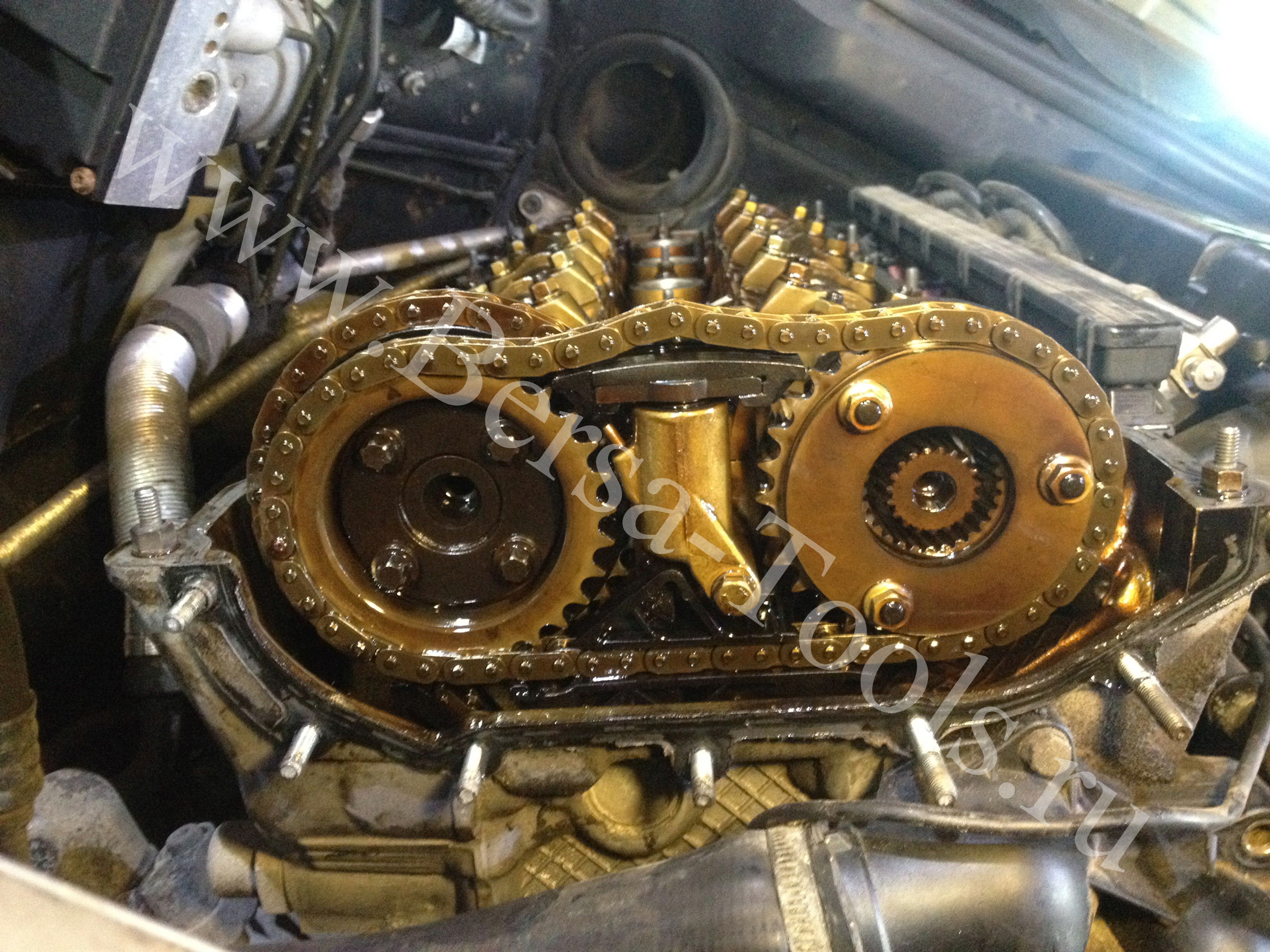

3) Зажимаем и фиксируем гидронатяжитель межвальной цепи. Скручиваем пробки на ВАНОСе ключом на 19, откручиваем звездочку выпускного распредвала. Откручиваем исполнительный узел VANOS BMW головкой на 10 с трещоткой и петлю двигателя, откручиваем маслопровод системы VANOS, отсоединяем разъем клапана ваноса. Если шланг ваноса потеет или сырой то он подлежит замене, так же его можно перепрессовать в сервисах, где занимаются ремонтом гидравлики. Специнструментом проворачиваем межвальную цепь по часовой стрелке и тянем на себя узел ВАНОС. Итак Ванос снят.

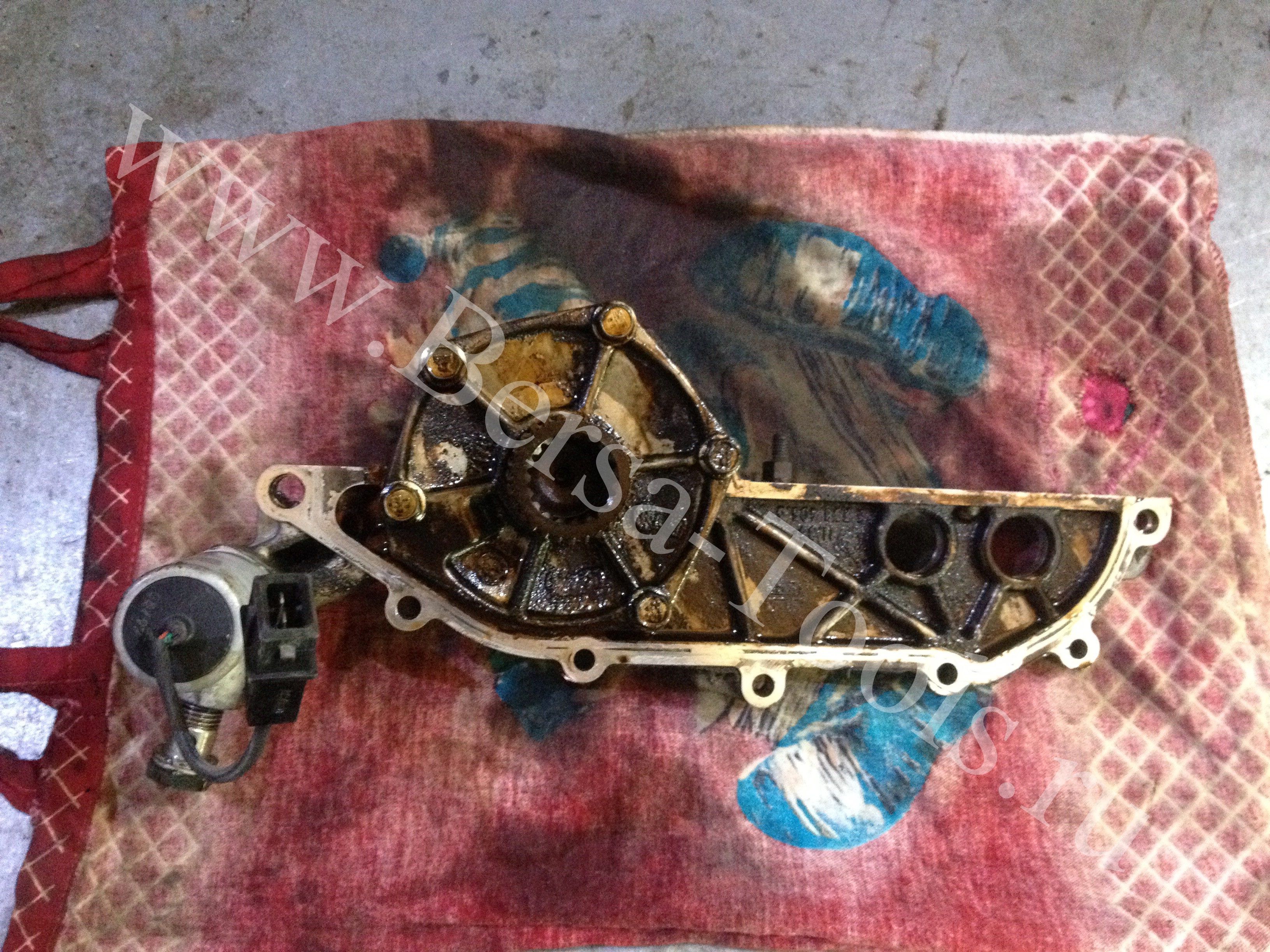

Ремонт ваноса БМВ М50Ремонт ваноса м52 в Кирове
Ремонт системы газораспределения VANOS BMW

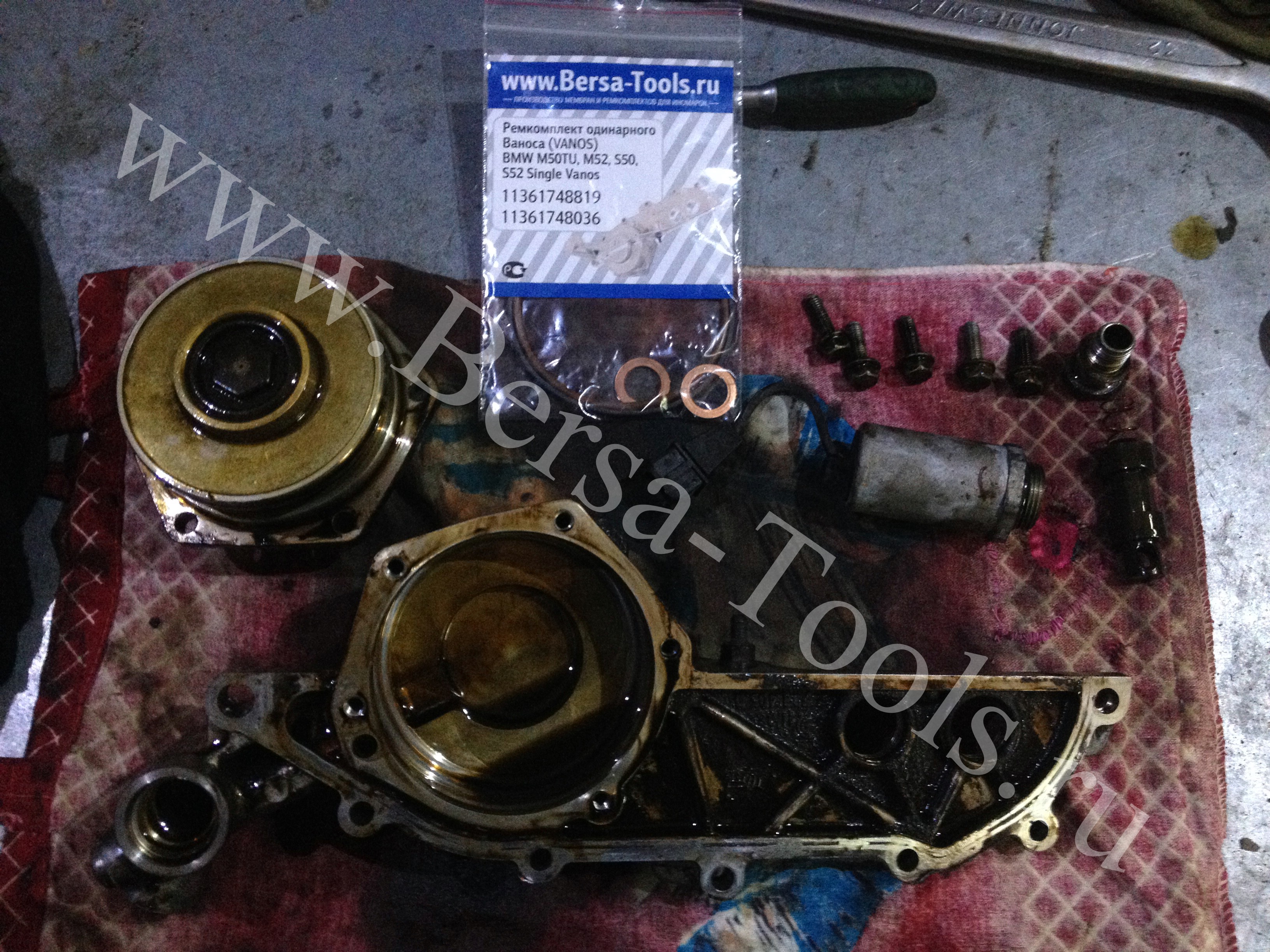

Ремкомплект VANOS BMW Bersa-Tools.ru

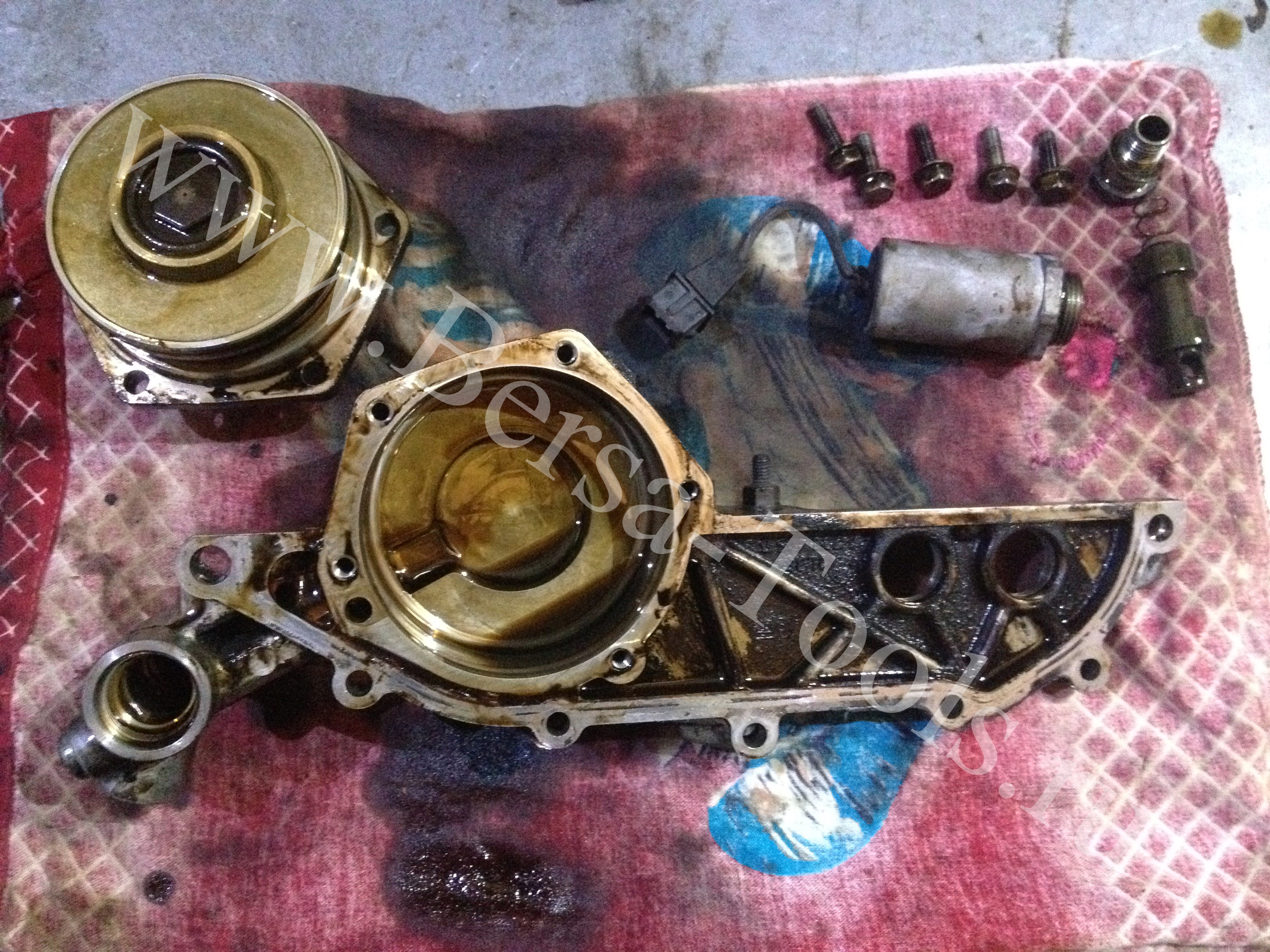

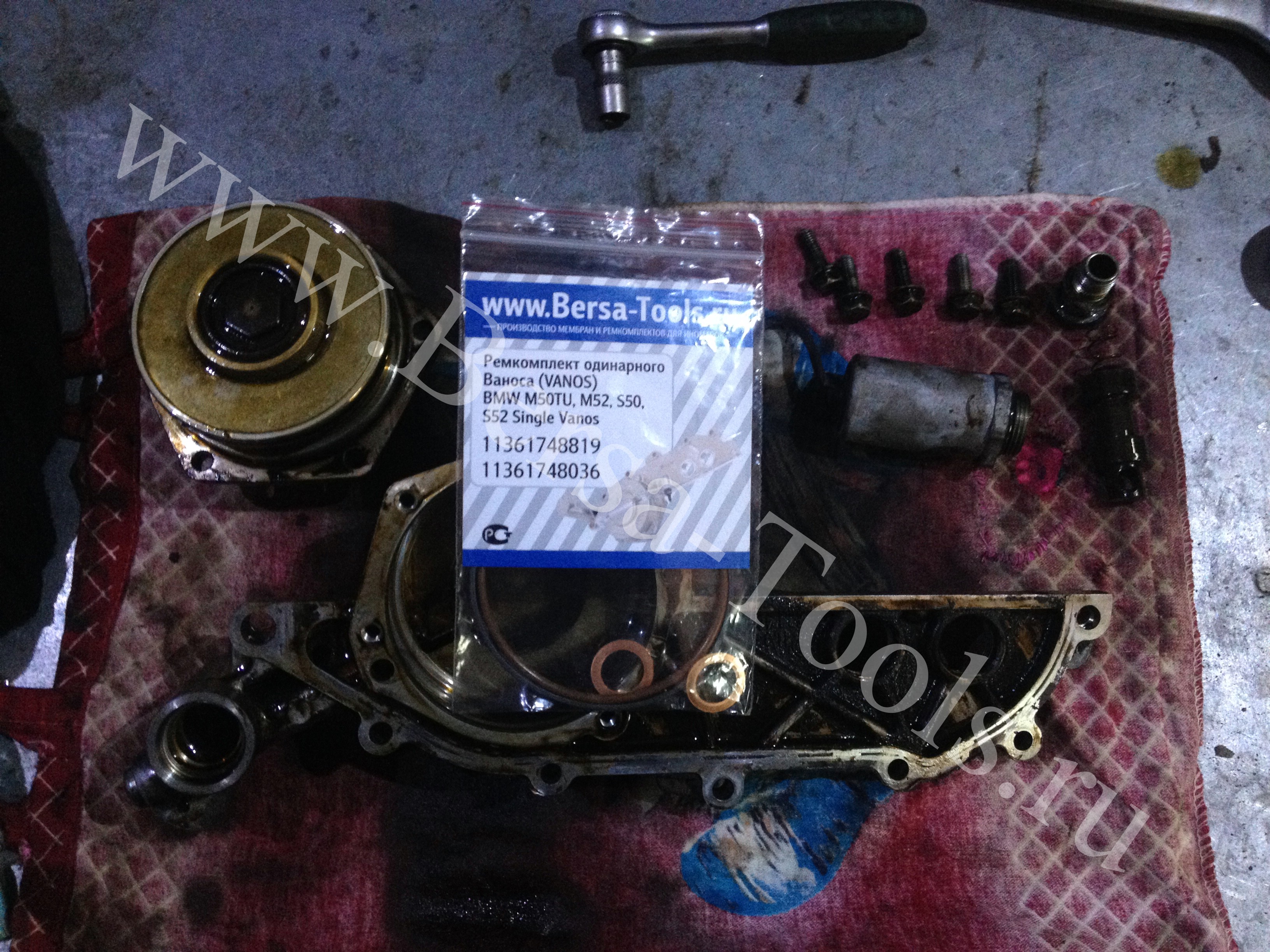

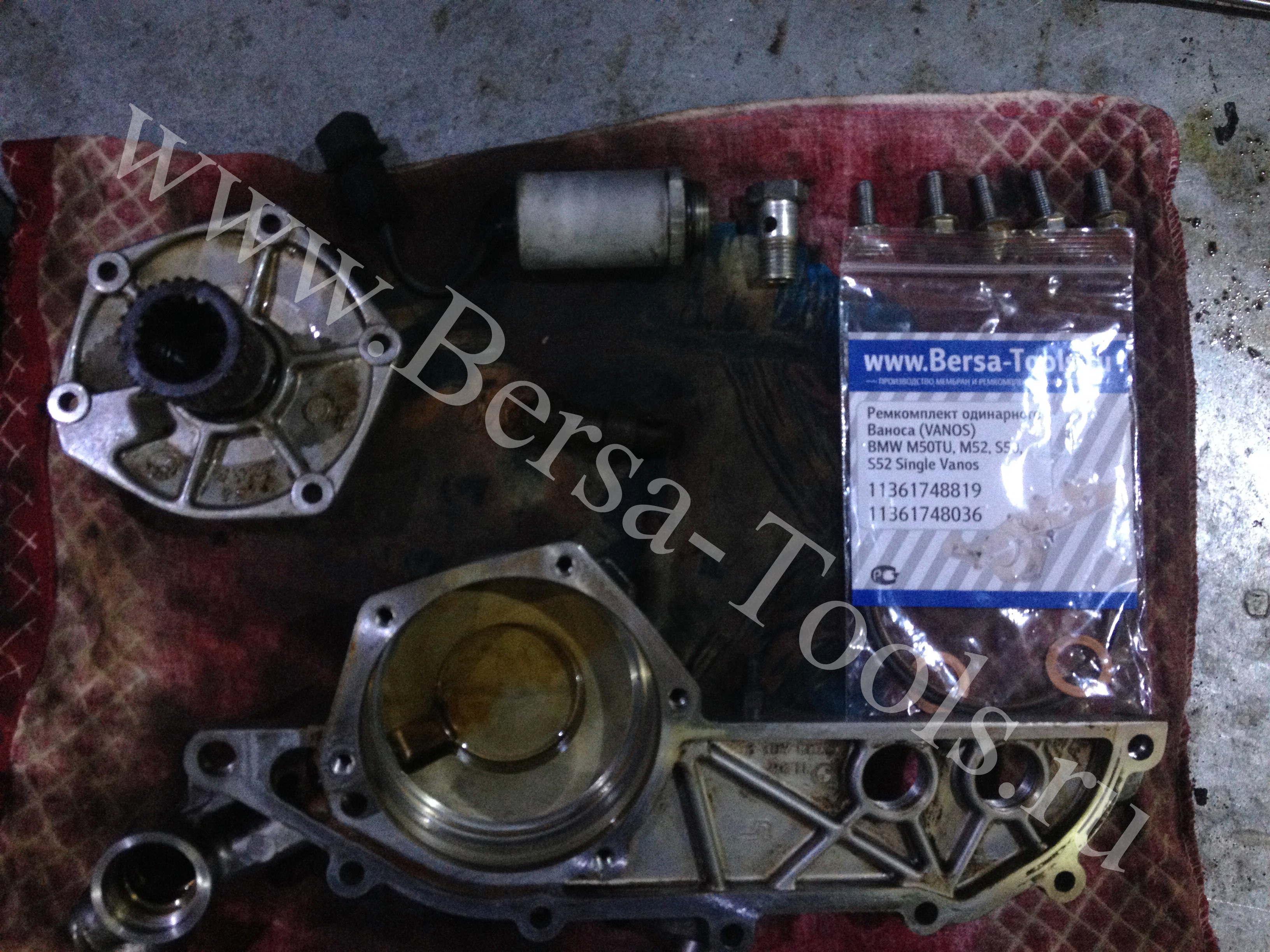

4) На столе раскручиваем 5 винтов и извлекаем поршень из корпуса. Откручиваем ключом на 32 клапан управления VANOS BMW, осматриваем провода на повреждения и лопнувшую изоляцию. Извлекаем из корпуса под клапаном поршень и пружинку.
Ремонт ВАНОСОВ БМВ, ремкомплект ванос бмв Bersa-Tools.ru

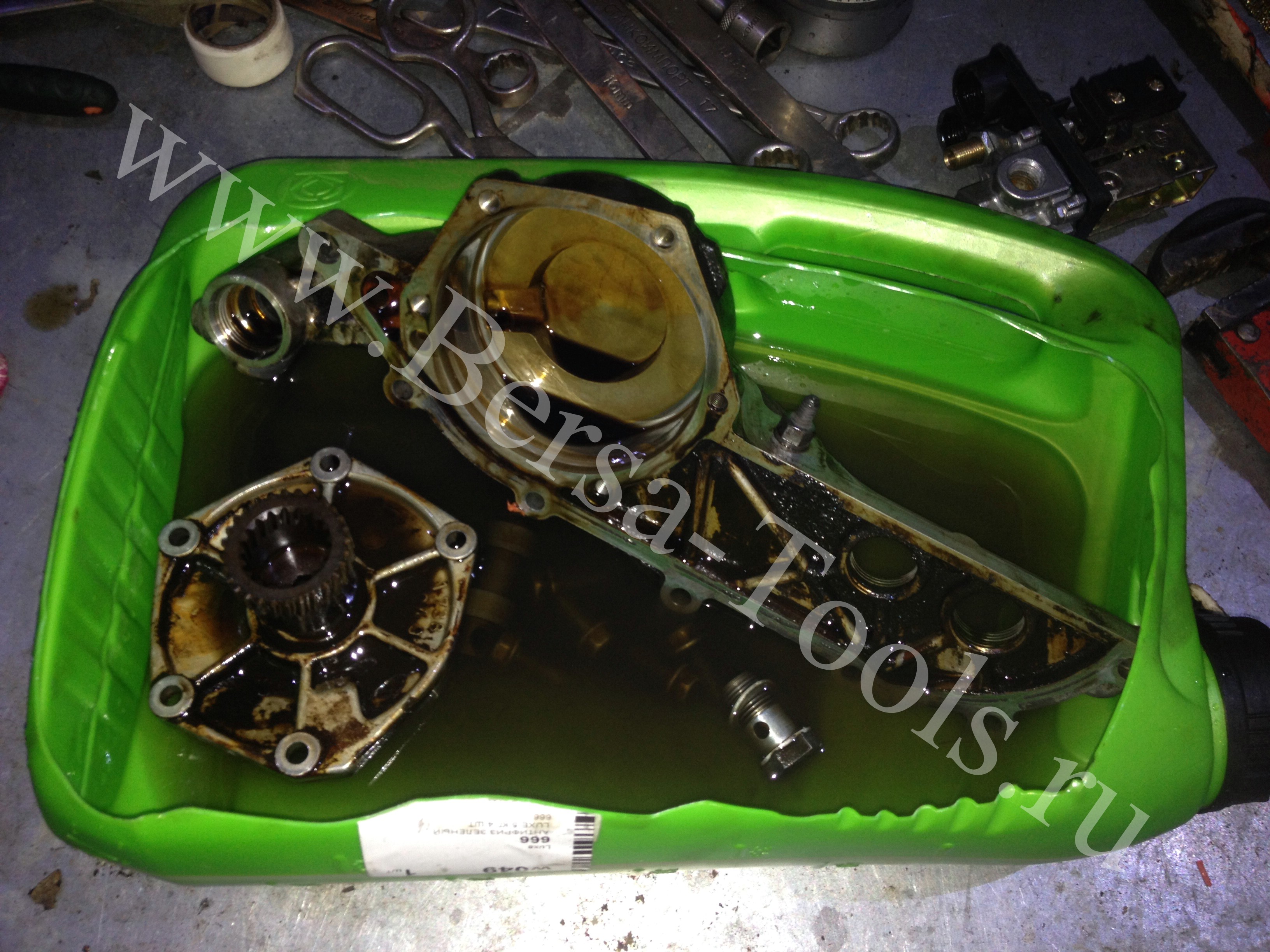

5) Тщательно отмываем все детали системы VANOS. Канцелярским ножом срезаем старые кольца ваноса, промываем посадочное место колец. Осматриваем корпус ваноса и поршень на предмет задиров, если есть задиры или износ чувствуется пальцем, то поршень или корпус следует заменить.
Ремонт исполнительного узла VANOS BMW M50 M52 S50 S52Установка ремкомплекта VANOS BMW M50 M52 S50 S52
Ремонт системы ванос бмв в Кирове
Ремонт ваноса бмв в кирове
6) Устанавливаем новые кольца на поршень ваноса, сначала мягкое (Витон) потом жесткое (тефлон) его предварительно нужно нагреть либо в воде, либо феном, чтобы не порвать при установке. Затем смазываем кольца и корпус маслом и плавно вставляем поршень в корпус. Собираем узел в обратном порядке.

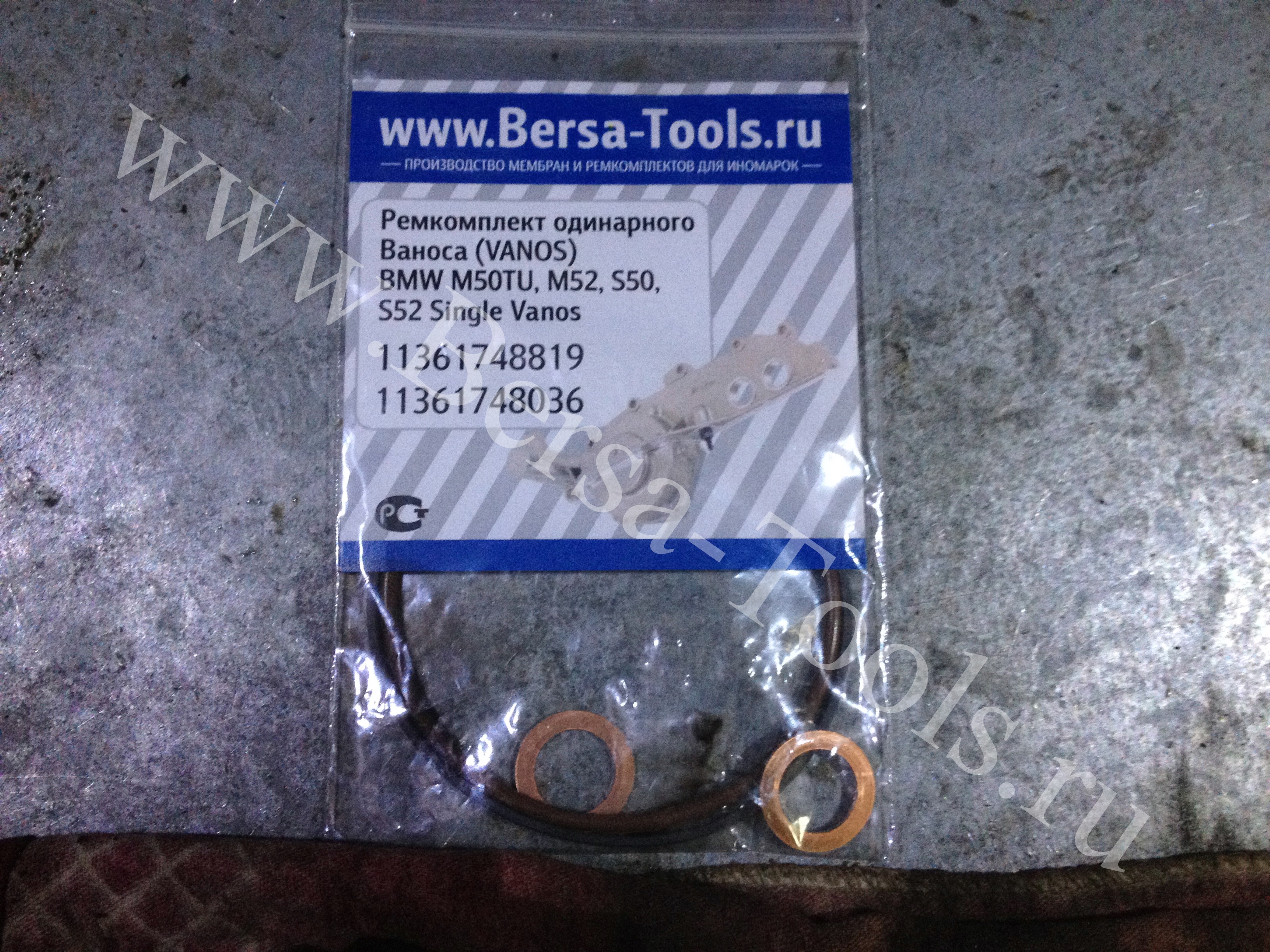

Ремкомплект системы VANOS BMW 11361748819 (11361748036)
Установка ремкомплекта single Vanos BMW
Ремкомплект VANOS BMW Beisan Systems Bersa-Tools.ru
Новые кольца системы ВАНОС БМВ 11361748819 (11361748036)
Ремонт исполнительного узла VANOS BMW

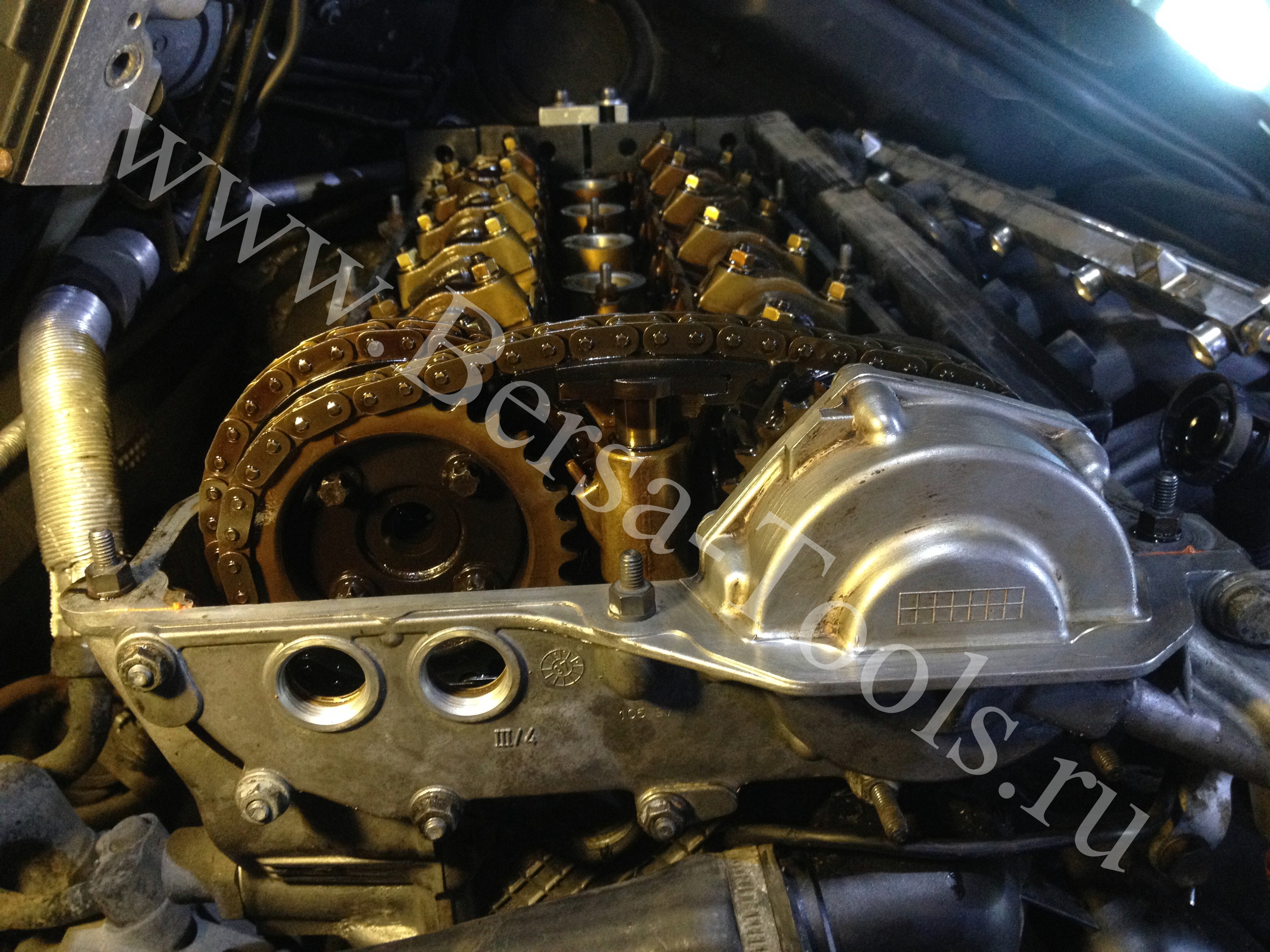

7) При установке Ваноса нужно прокрутить межвальную звезду с цепью до упора по часовой стрелке. Установить новую прокладку под Ванос. Далее прижимаем Ванос БМВ М52 к мотору и медленно проворачиваем против часовой стрелки до прижима ваноса до упора. Отпускаем гидронатяжитель межвальной цепи. Промываем клапанную крышку керхером и собираем в обратном порядке.

Установка ремкомплекта VANOS Bersa-Tools.ru на исполнительный узел 11361748819 (11361748036)

Ремонт системы ванос БМВ М52 окончен. Полноценно ванос начинает работать после притирки примерно в 300 км. Так же очень рекомендуем производить ремонт системы газораспределения VANOS BMW M50TU M52 совместно с заменой масла.

Ремкомплект VANOS BMW M50TU M52 S50 S52 можно приобрести у нас на сайте www.Bersa-Tools.ru.

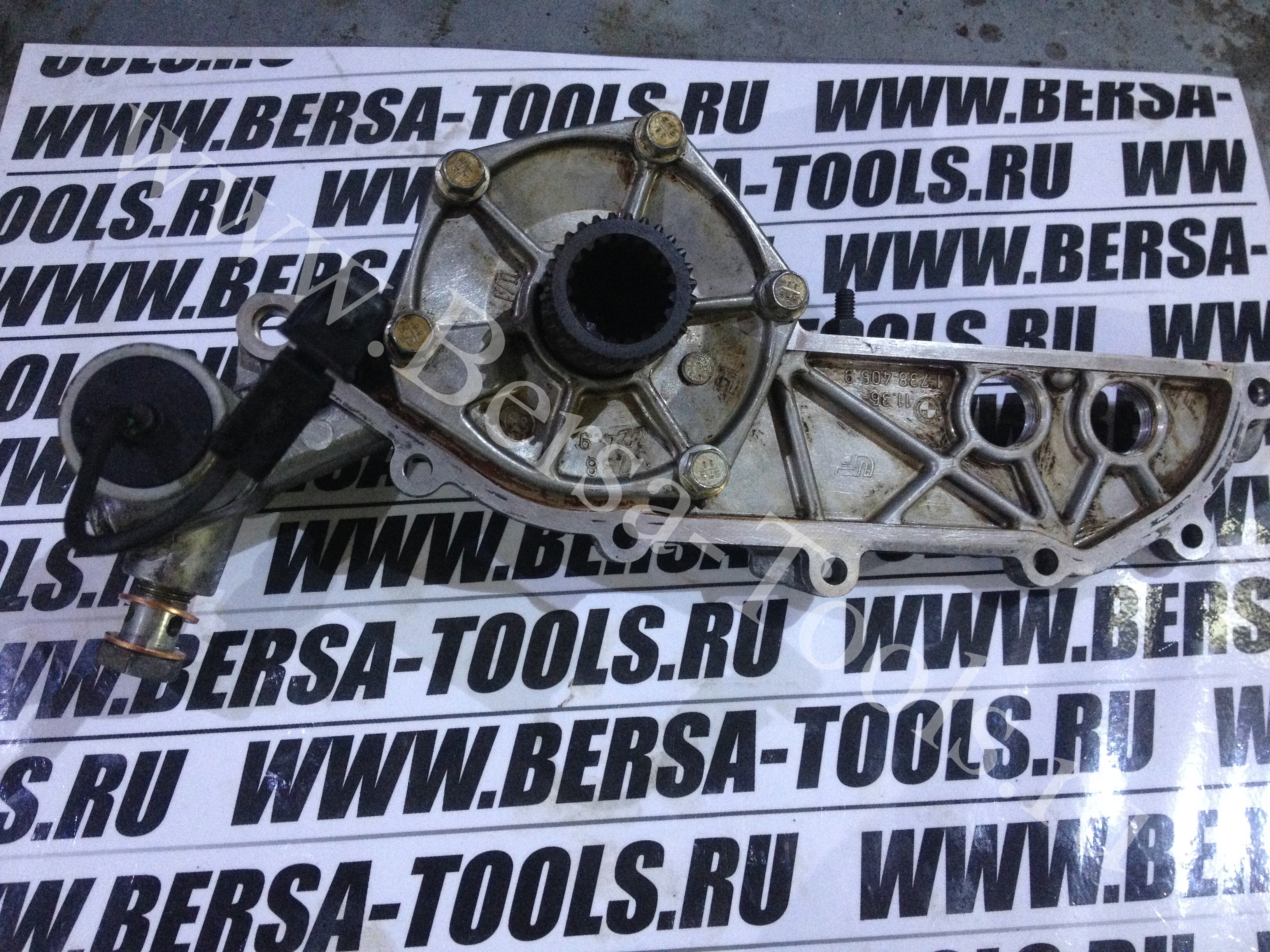

Узел VANOS BMW M50ТУ М52 S50 S52 до установки ремкомплекта Bersa-Tools.ru:

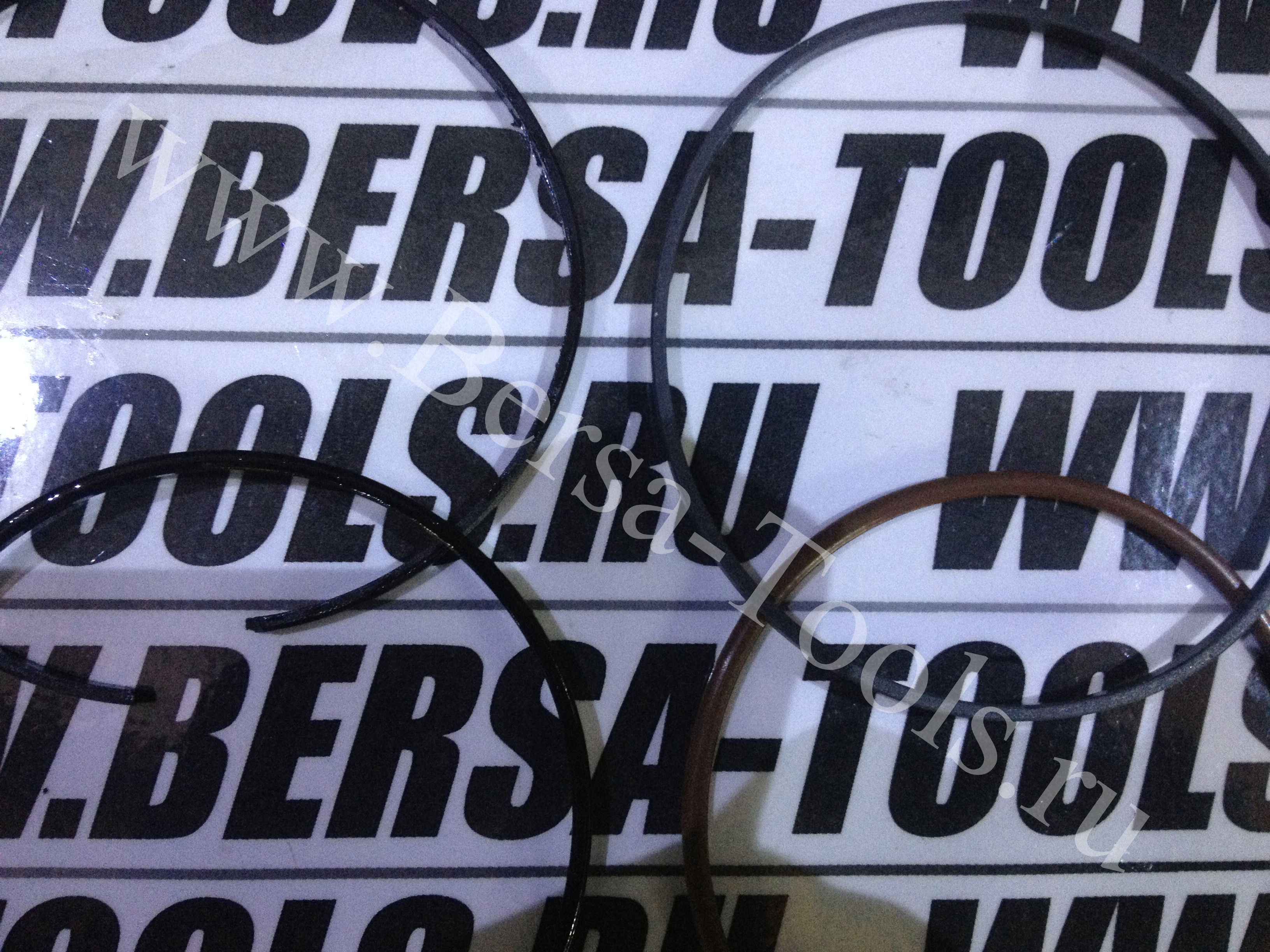

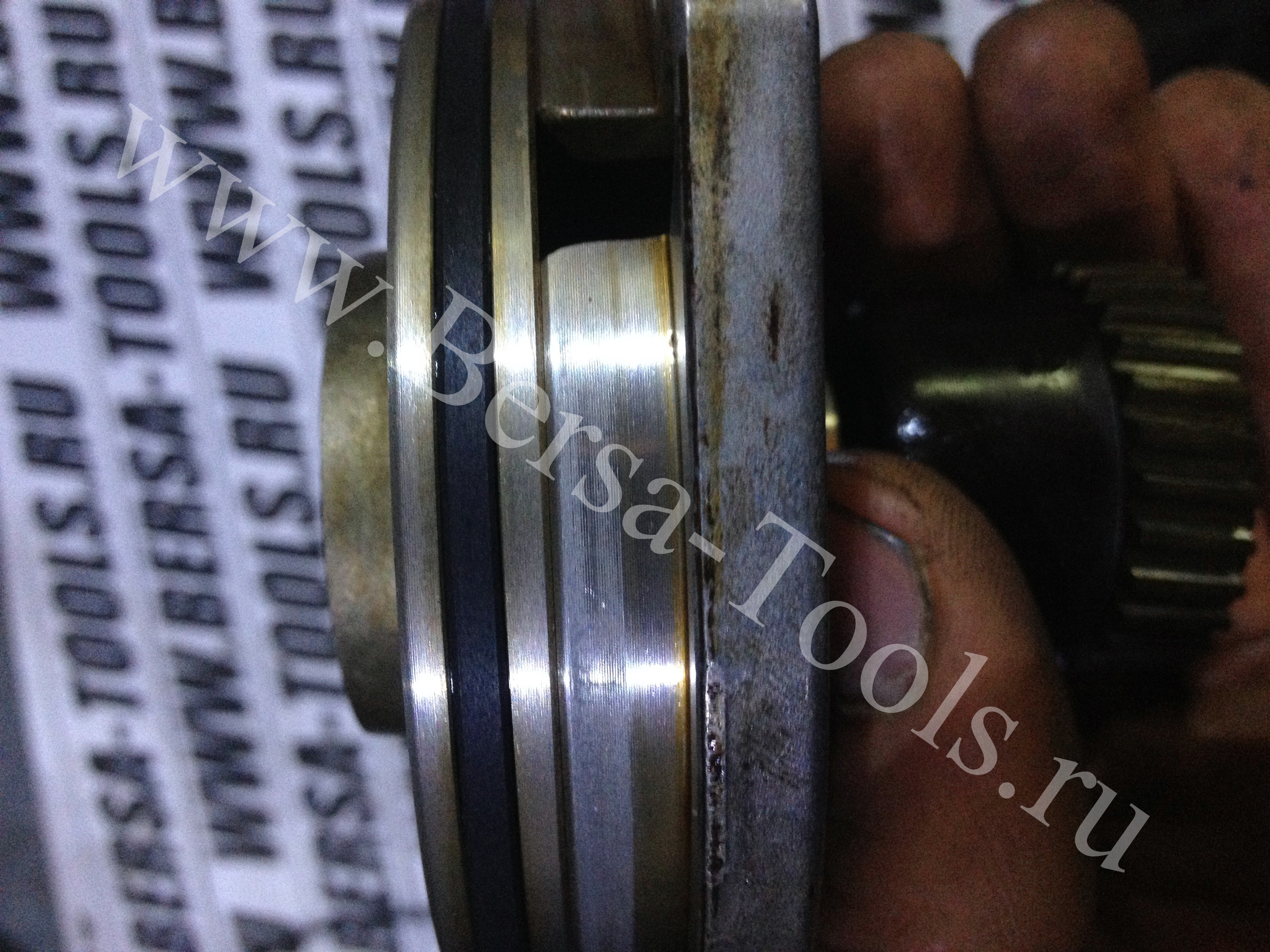

Старые кольца исполнительного узна ВАНОС БМВ М50ТУ М52 S50 S52:

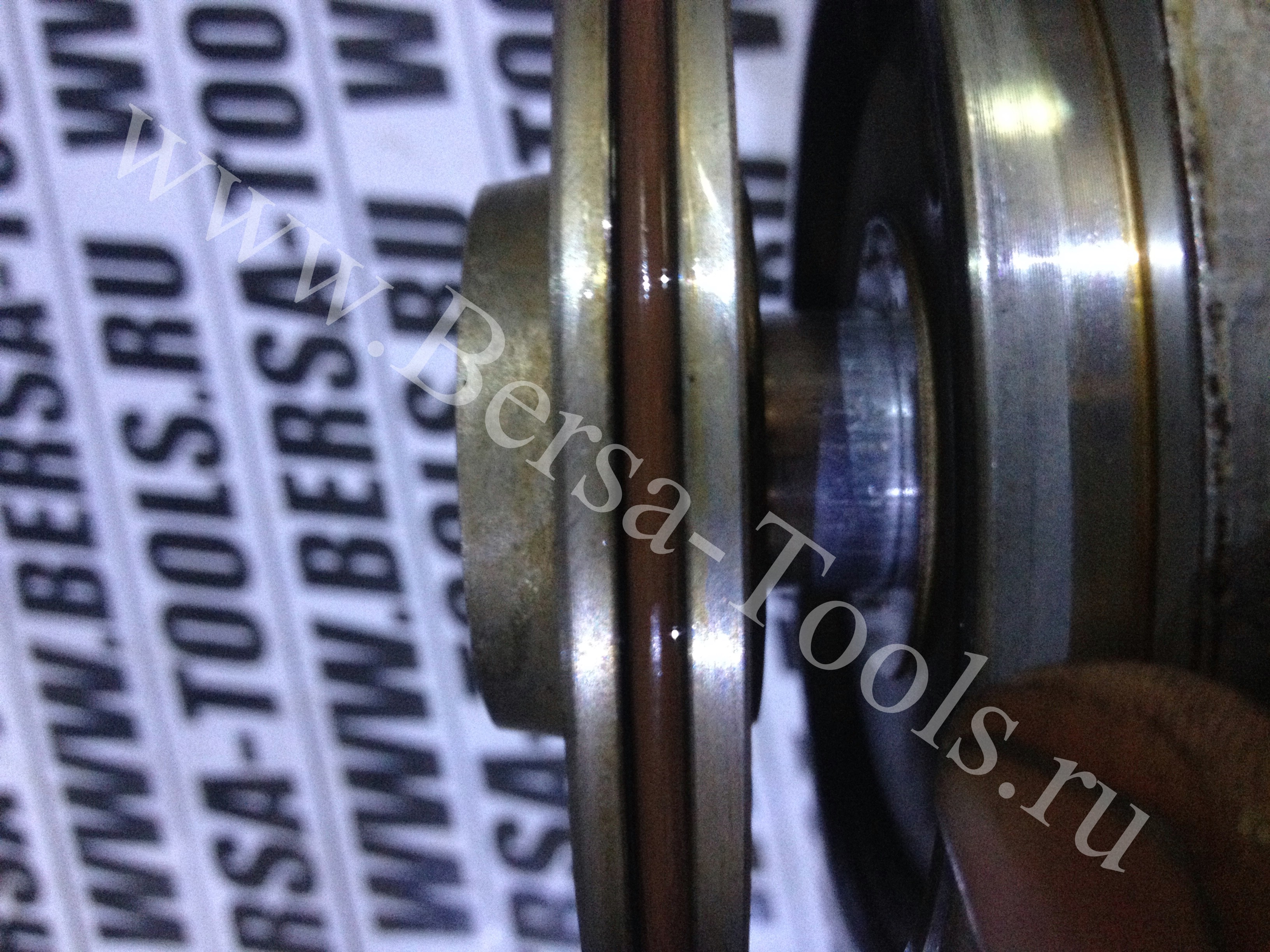

Узел VANOS BMW M50TU M52 S50 S52 после установки ремкомплекта Single VANOS BMW:
