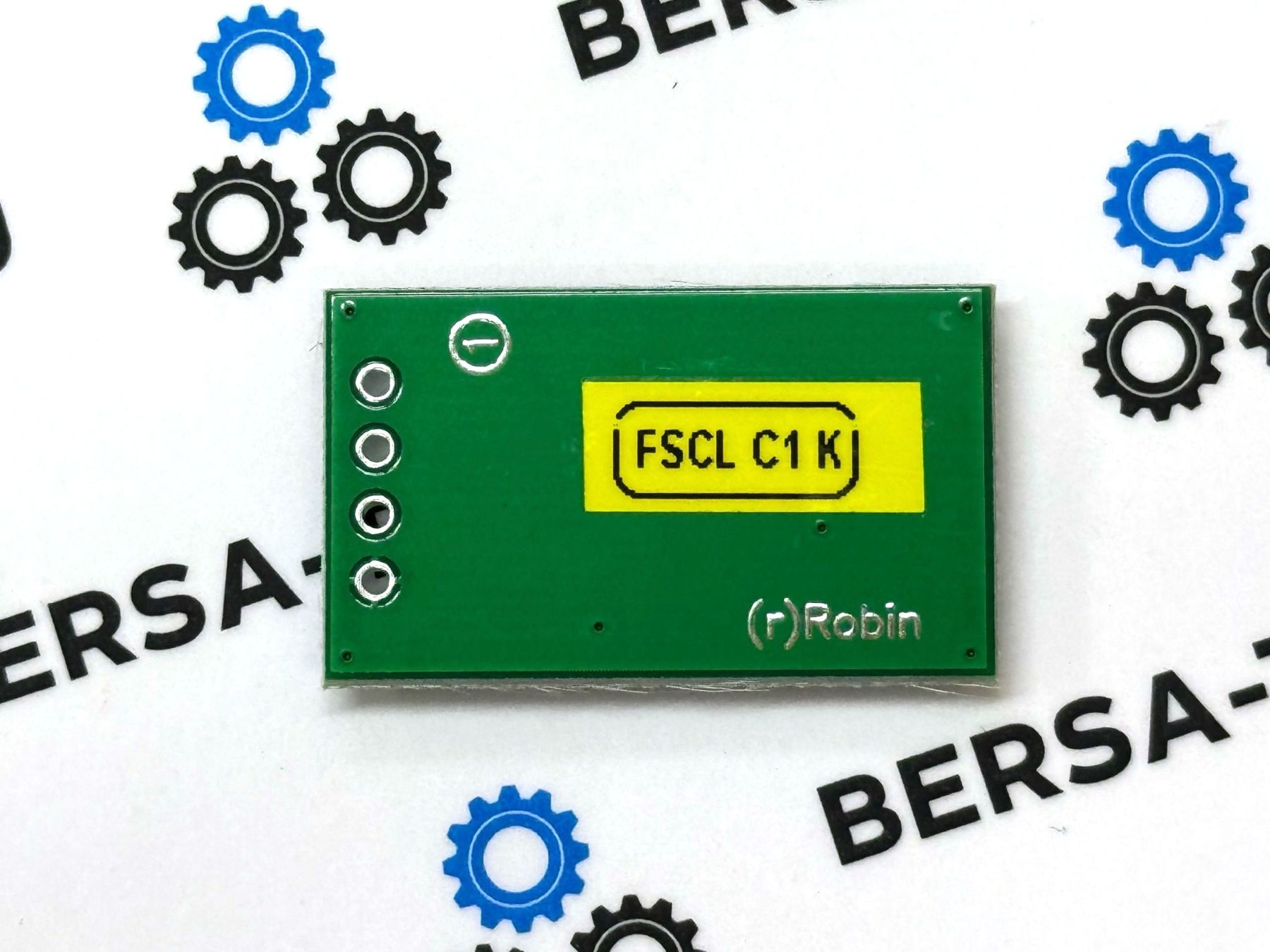

Эмулятор блокировки рулевой колонки FORD ESCL, C1, платформа EUCD, K-line

Эмулятор блокировки рулевой колонки Ford ESCL, K-line, совместимый с автомобилями платформы Ford C1 с 2003 года и до 2012 года, под 4-пиновый разьём.

Работает по К-линии - НЕ ПУТАТЬ с более новыми платформами FORD, в которых уже LIN. Разъем имеет 4 контакта.

Оригинальный номер SCL:

• 8M51-3F880-Gx

Применимость:

• Ford Focus MK2 EU (C307)
• Ford Kuga MK1 (C294)
• Ford C-Max MK1 (C214) и др.

Технология "Plug & Play".

Разработан для оригинального разъема. Можно использовать оригинальный разъем, отпаянный от блока, или универсальный 2,54 мм.
Платформа FORD global C1 - Focus, Kuga, C-Max и др.
Глобальная платформа FORD EUCD - Mondeo, S-Max, Galaxy

Охват: до 2012 года (зеленая вилка).

Примечание для платформы EUCD: необходимо добавить внешний резистор 1 ... 2,2 Ком между выводами 2 и 4. Цвета проводов отличаются от платформы C1, хотя распиновка такая же.

Установка на автомобиль:

Припаяйте разъем к плате и прикрепите провода.

!Обратите внимание, что оригинальный SCL работает, только когда есть запрос на статус или команда на открытие или закрытие.

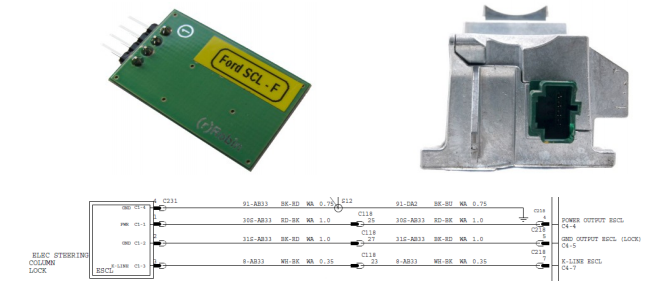

Распиновка:

• pin1:  +PWR питание
• pin2: GND масса (когда включен)
• pin3: K-line
• pin4: GND масса

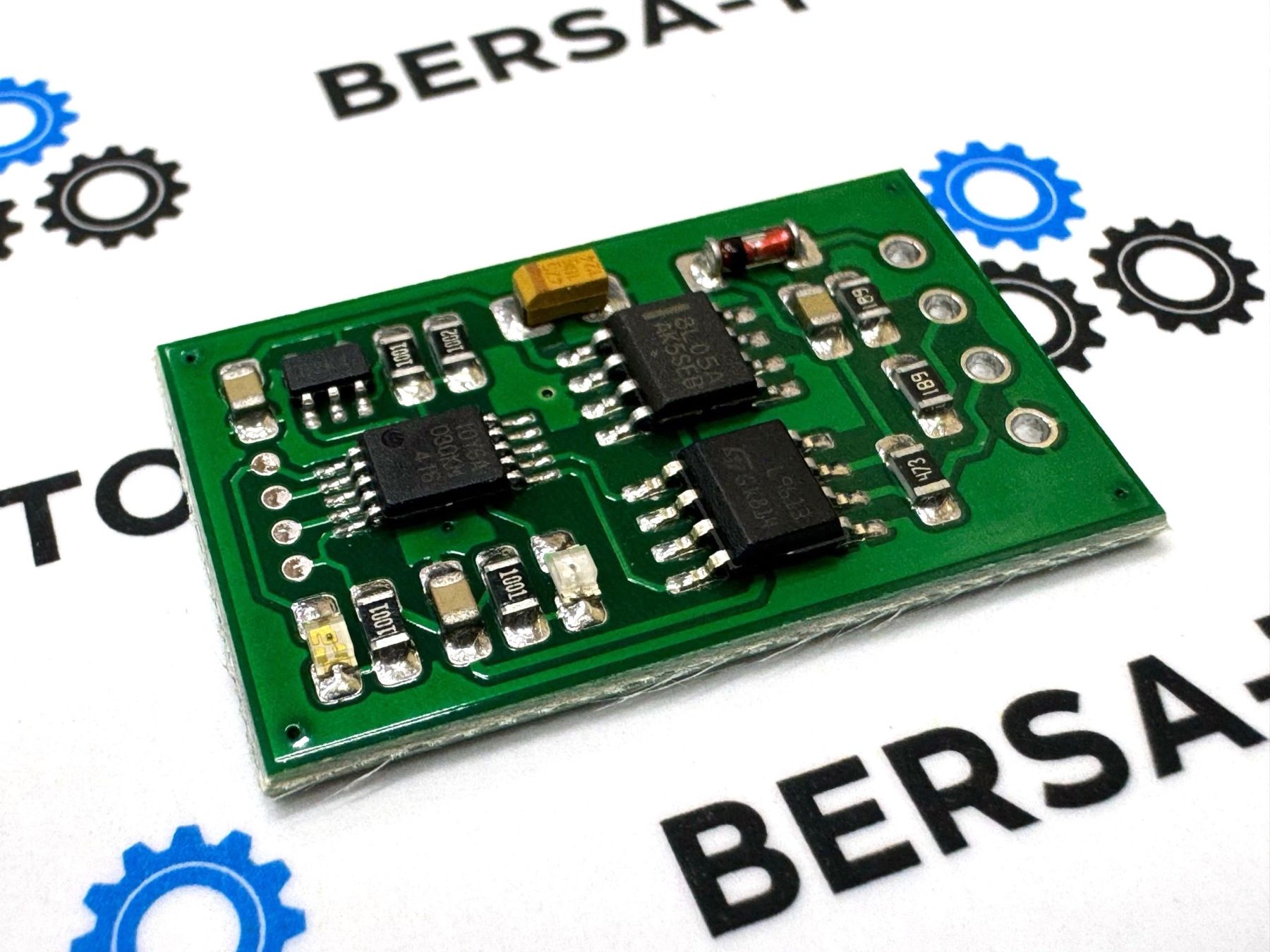

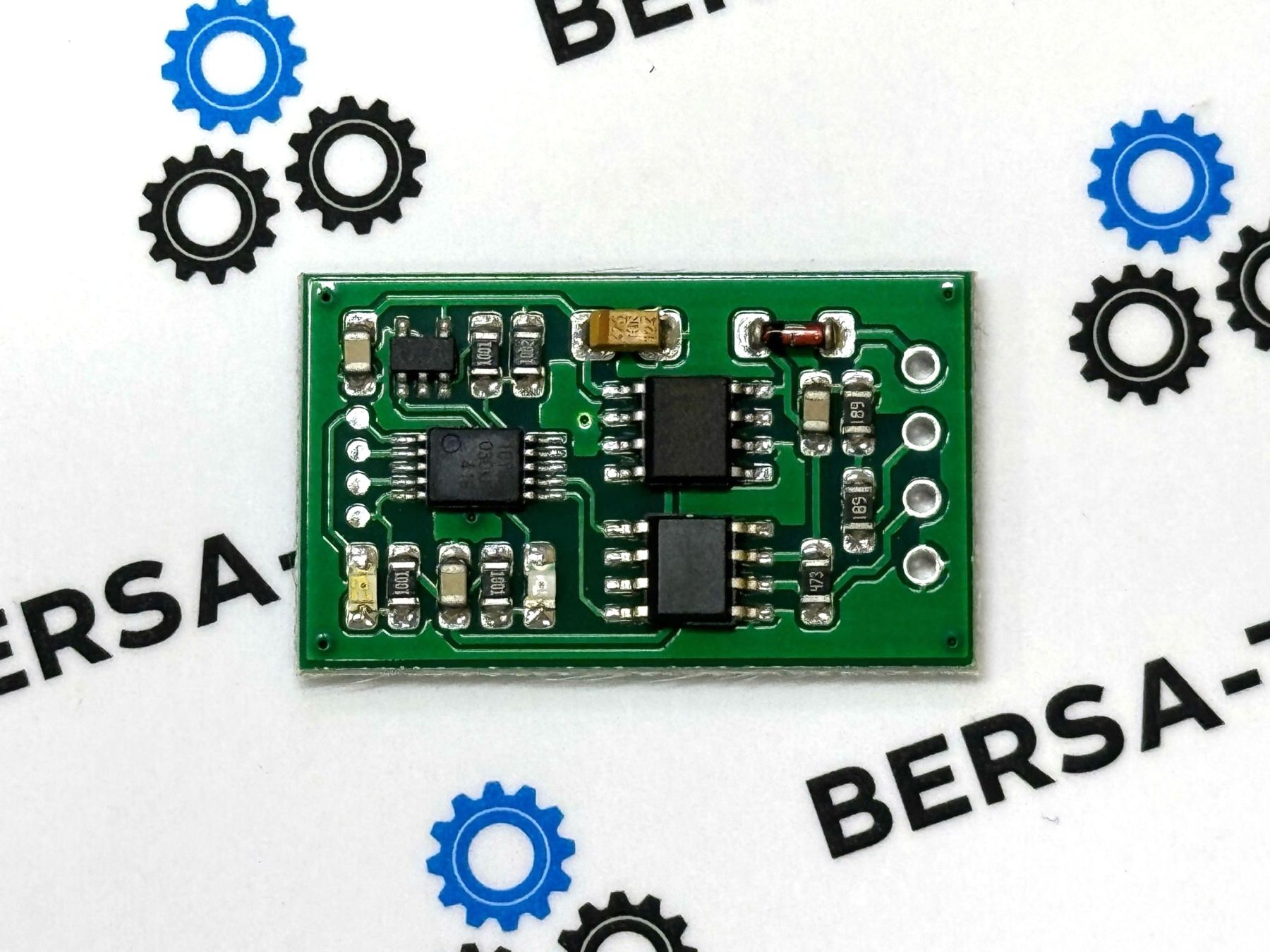

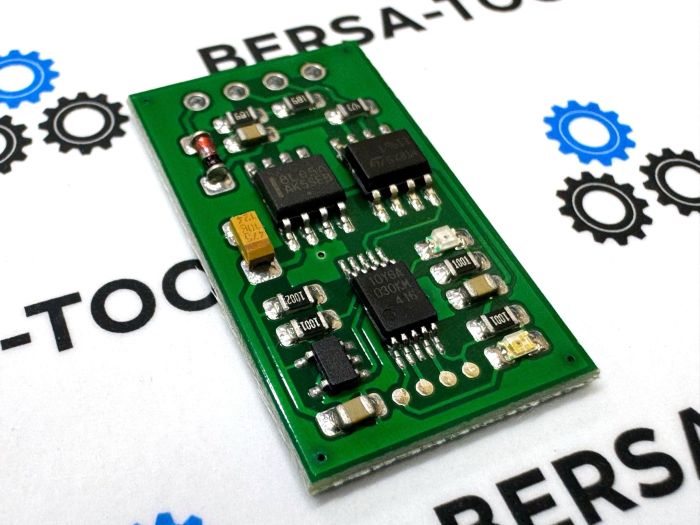

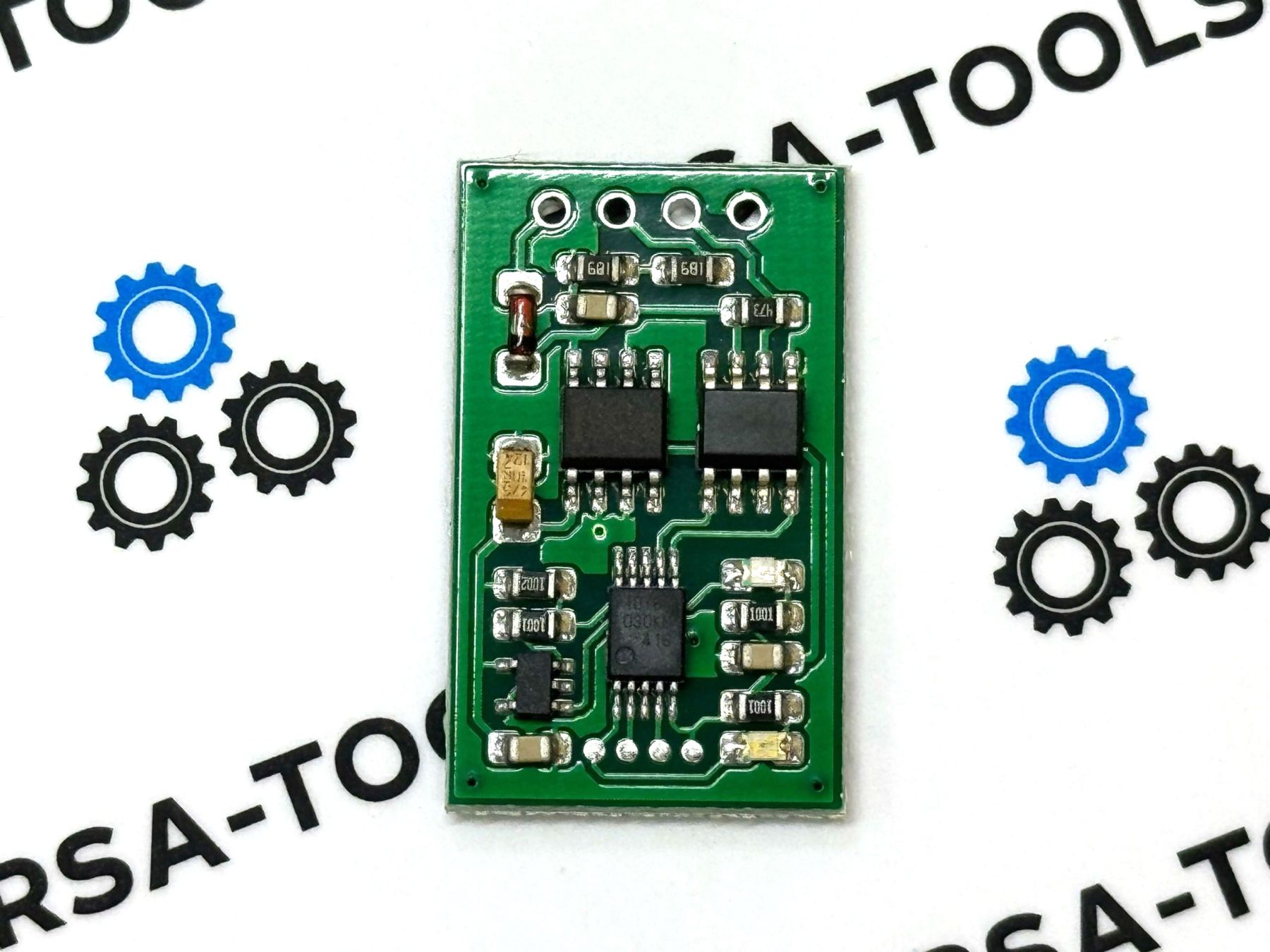

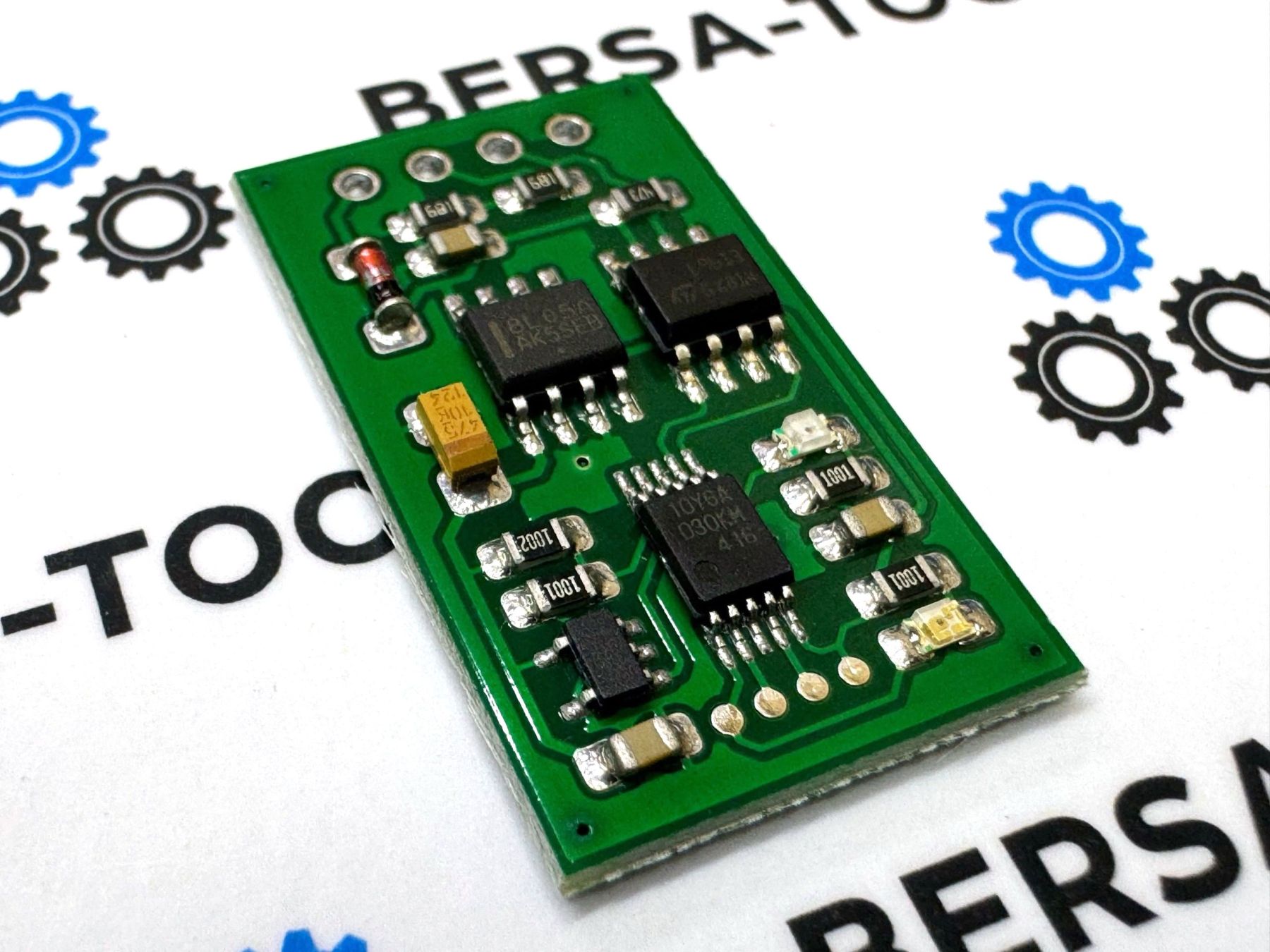

Светодиод на плате эмулятора:

• Желтый или красный: SCL находится в заблокированном состоянии
• Зеленый: SCL находится в разблокированном состоянии
• Если SCL включен, то должен загореться один из светодиодов

!!!Обратите внимание, что действие замка выполняется с задержкой: зажигание выключается, двери закрываются и запираются, автомобиль складывает зеркала (если есть такая функция), выполняется действие блокировки. Действие разблокировки обычно выполняется, когда автомобиль открывается или зажигание включено. При нажатии кнопки "Пуск" статус SCL проверяется и происходит верификация, даже если уже открыт доступ. Все эти действия должны включать SCL, соответствующий индикатор состояния должен гореть.
