Эмулятор блокировки рулевой колонки FORD ESCL, платформа C1, LIN

Эмулятор Ford SCL, для платформы FORD C1 – FOCUS, C-MAX, KUGA и т.д.
Версия LIN (черный разъем), с 2012.

Устройство эмулирует блок Ford ESCL, совместимый с автомобилями на платформе Ford C1 (Focus mk2, C-MAX и т.д.) начиная с 2012 года и позднее.

Оригинальный номер блока SCL:

• AV6N-3F880-Jx

Разъем имеет 4 контакта, используется только 3 провода, цвет разъема SCL ЧЕРНЫЙ!!!

!В случае, если у вас ЗЕЛЕНЫЙ разъем, у вас более старая вариация - K-line (LIN эмулятор несовместим с системами K-lin!)

Будьте осторожны, поскольку оба номера деталей (для LINE и K) напечатаны на корпусе SCL с указанием цвета штекера.

Эмулятор "Plug & play", выравнивание не требуется. Разработанный для оригинального разъема, можно использовать оригинальный разъем, отпаянный от SCL, или простой контактный разъем с шагом 2,54 мм.

Установка на автомобиль:
Припаяйте разъем непосредственно к плате и прикрепите провода.

!Обратите внимание, что исходный SCL включается только тогда, когда получен запрос на статус или команда на открытие или закрытие.

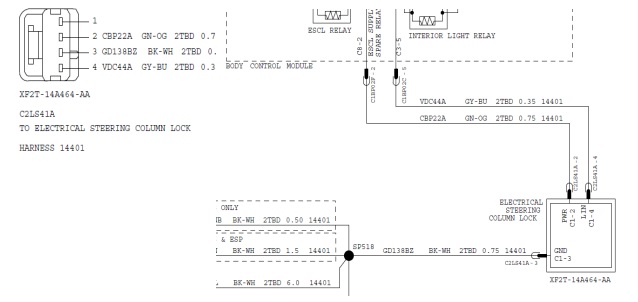

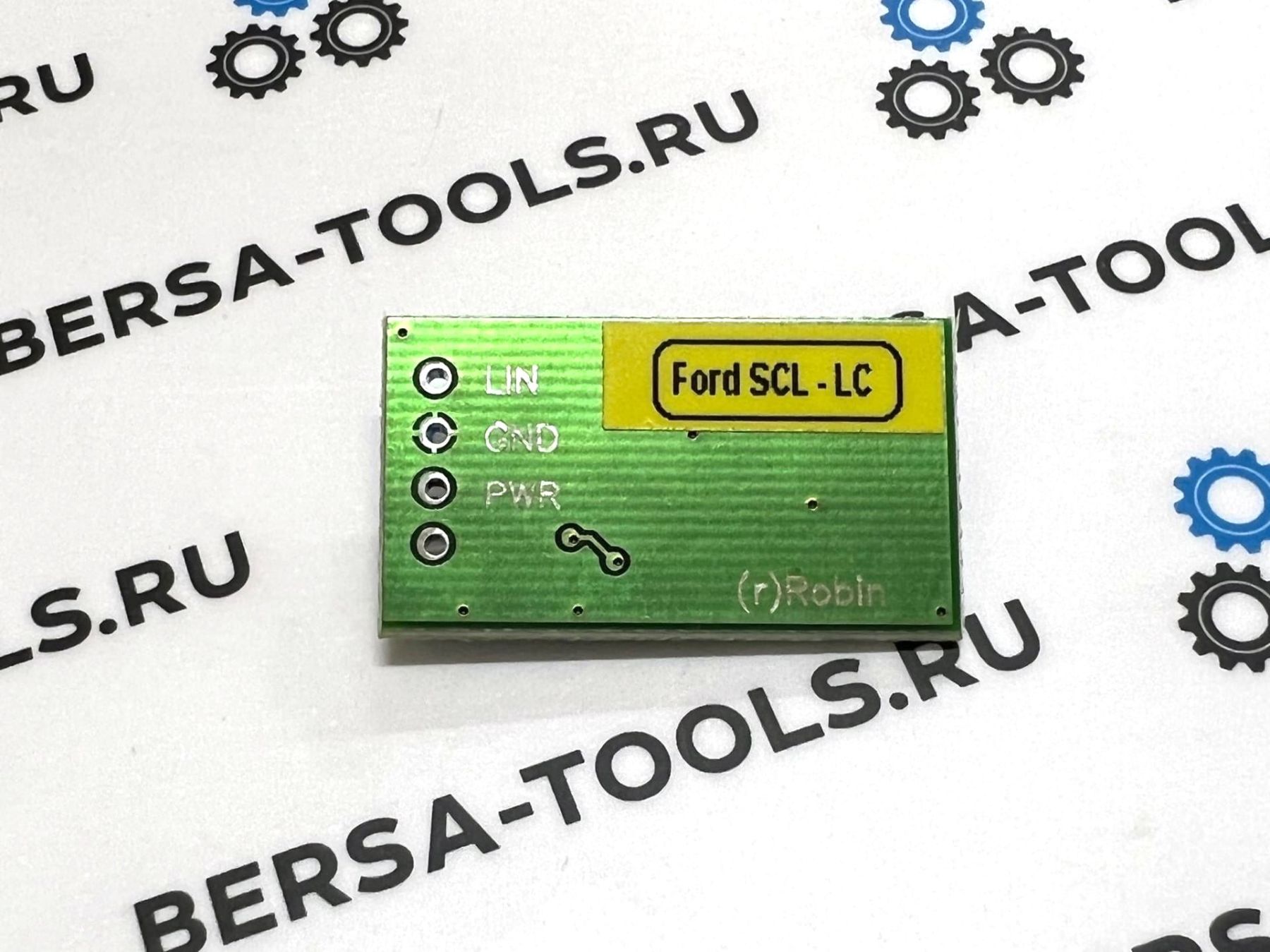

Распиновка:

• pin1: не используется (нет провода)
• pin2: +PWR (переключается)
• pin3: GND
• pin4: LIN

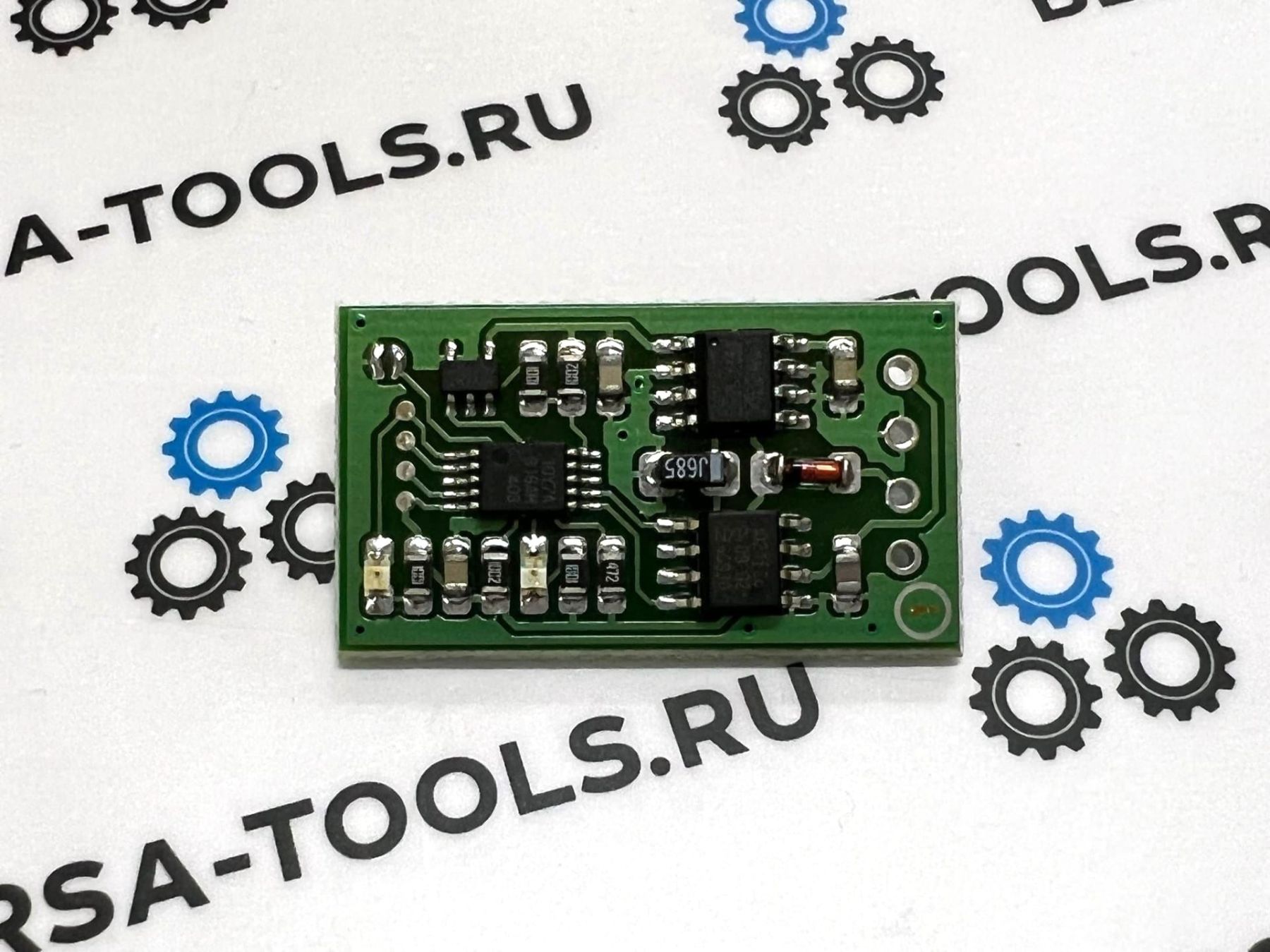

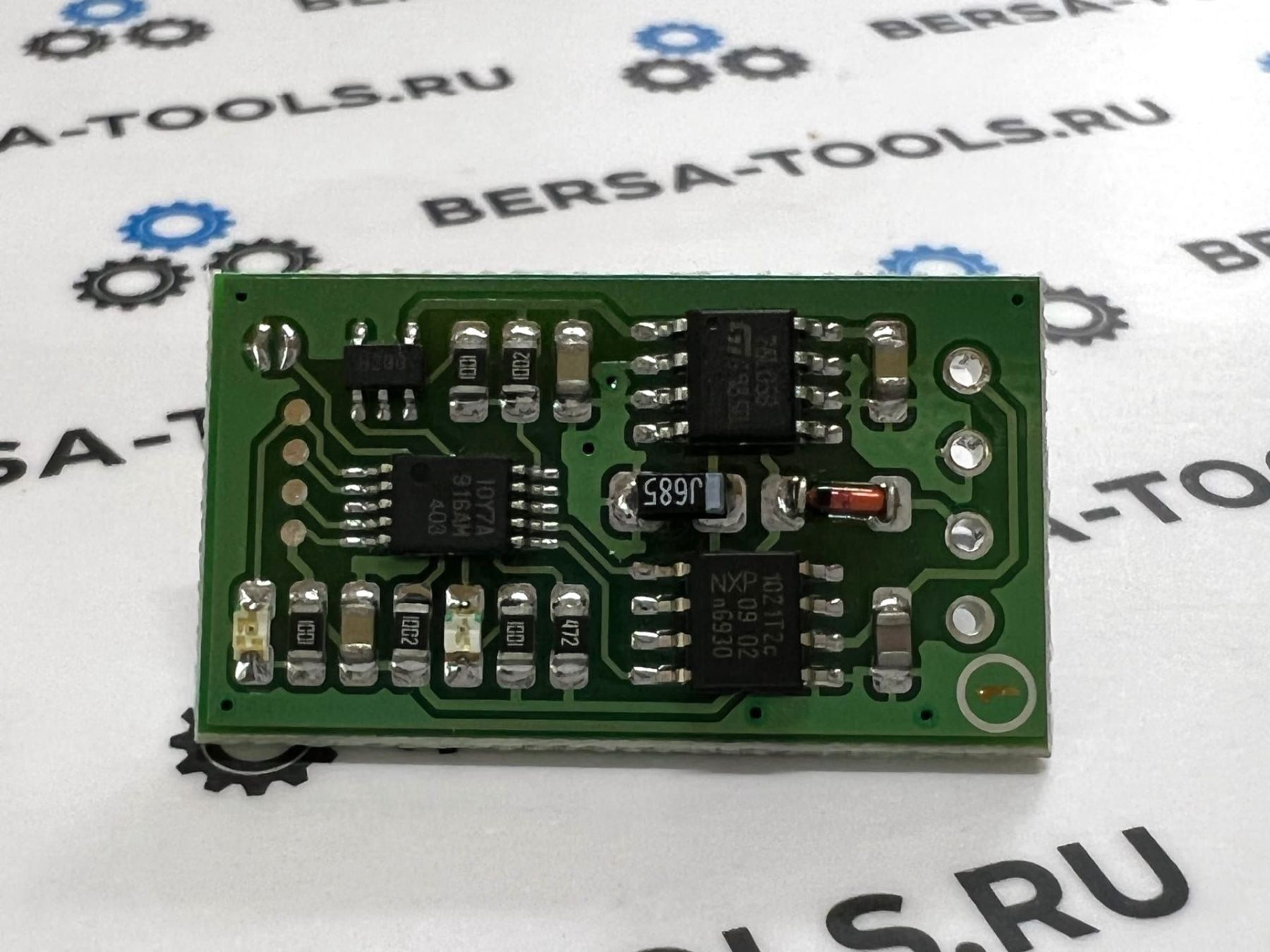

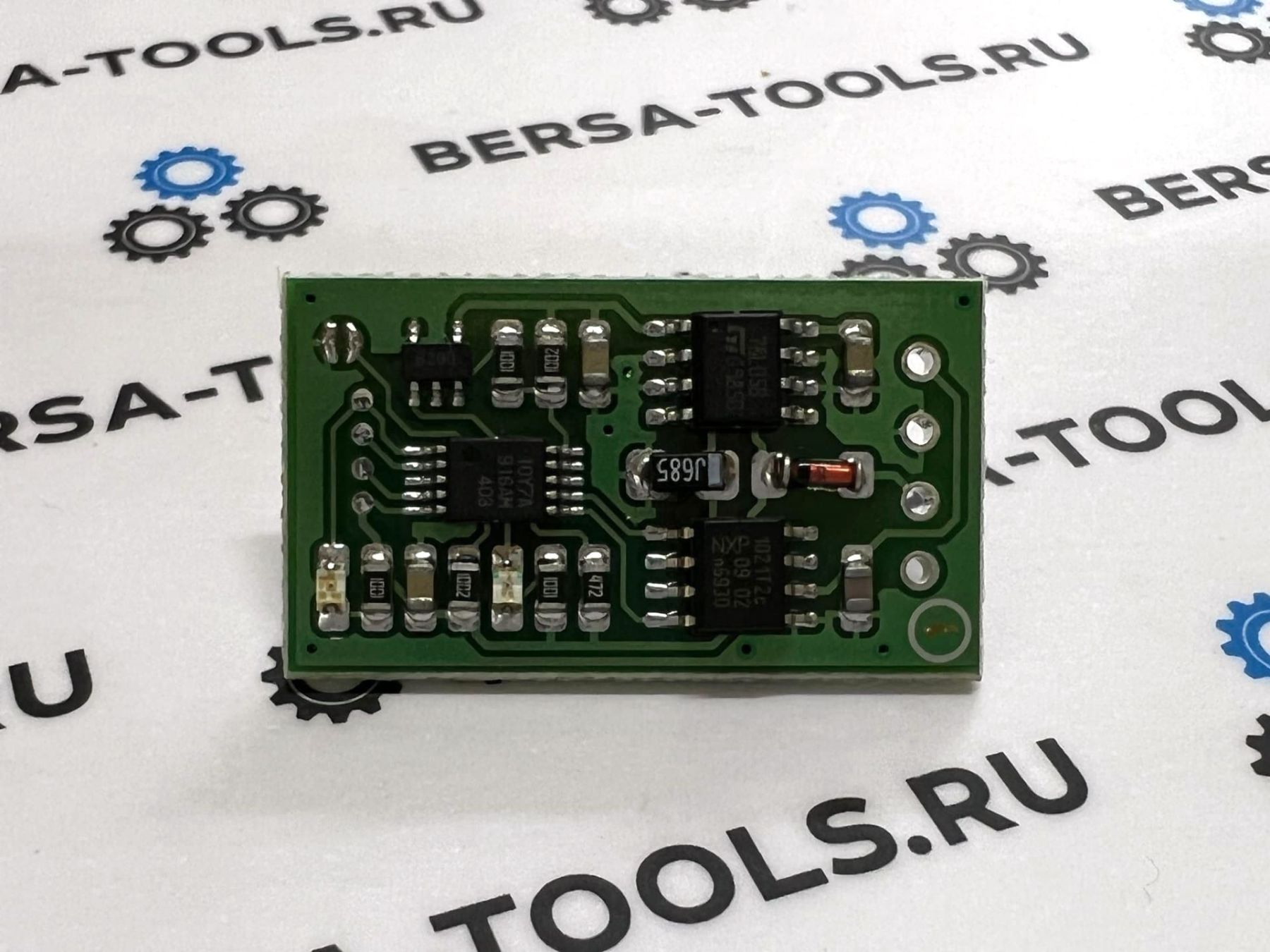

Светодиод на плате эмулятора:

ЖЕЛТЫЙ или КРАСНЫЙ: SCL находится в ЗАБЛОКИРОВАННОМ состоянии,
ЗЕЛЕНЫЙ: SCL находится в РАЗБЛОКИРОВАННОМ состоянии.
Если SCL включен, должен загореться один из светодиодов.

!!!Обратите внимание, что действие БЛОКИРОВКИ выполняется с задержкой: зажигание выключается, двери закрываются и запираются, автомобиль складывает зеркала (если есть такая функция), затем выполняется действие БЛОКИРОВКИ. Действие РАЗБЛОКИРОВКИ обычно выполняется, когда автомобиль разблокирован или включен IGN. Все эти действия должны привести к включению SCL, соответствующий индикатор состояния должен загореться.
