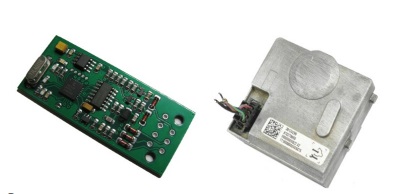

Эмулятор блокировки рулевой колонки ESCL OPEL, SAAB, GM (GM-LAN / SW-CAN).

Электронный мулятор блокировки рулевой колонки ESCL для OPEL, SAAB, GM, автомобили на базе GM-LAN (SW-CAN).

Plug & Play, привязка НЕ требуется.

Применимость:
SAAB 9-5 после 2008 года выпуска,
OPEL 2014 года выпуска (OPEL Insignia после 2014 года с keyless, модели с бесключевым управлением)
GM - CADILLAC / BUICK с тем же типом ESCL и т.д.

Установка:
Припаяйте провода напрямую или используйте оригинальный разъем SCSI.

Примечание: pin1 не используется и оставлен пустым (провод не подключен,pin-код отсутствует).

На самом деле установлен 7-контактный разъем, количество контактов начинается от 2 до 8.

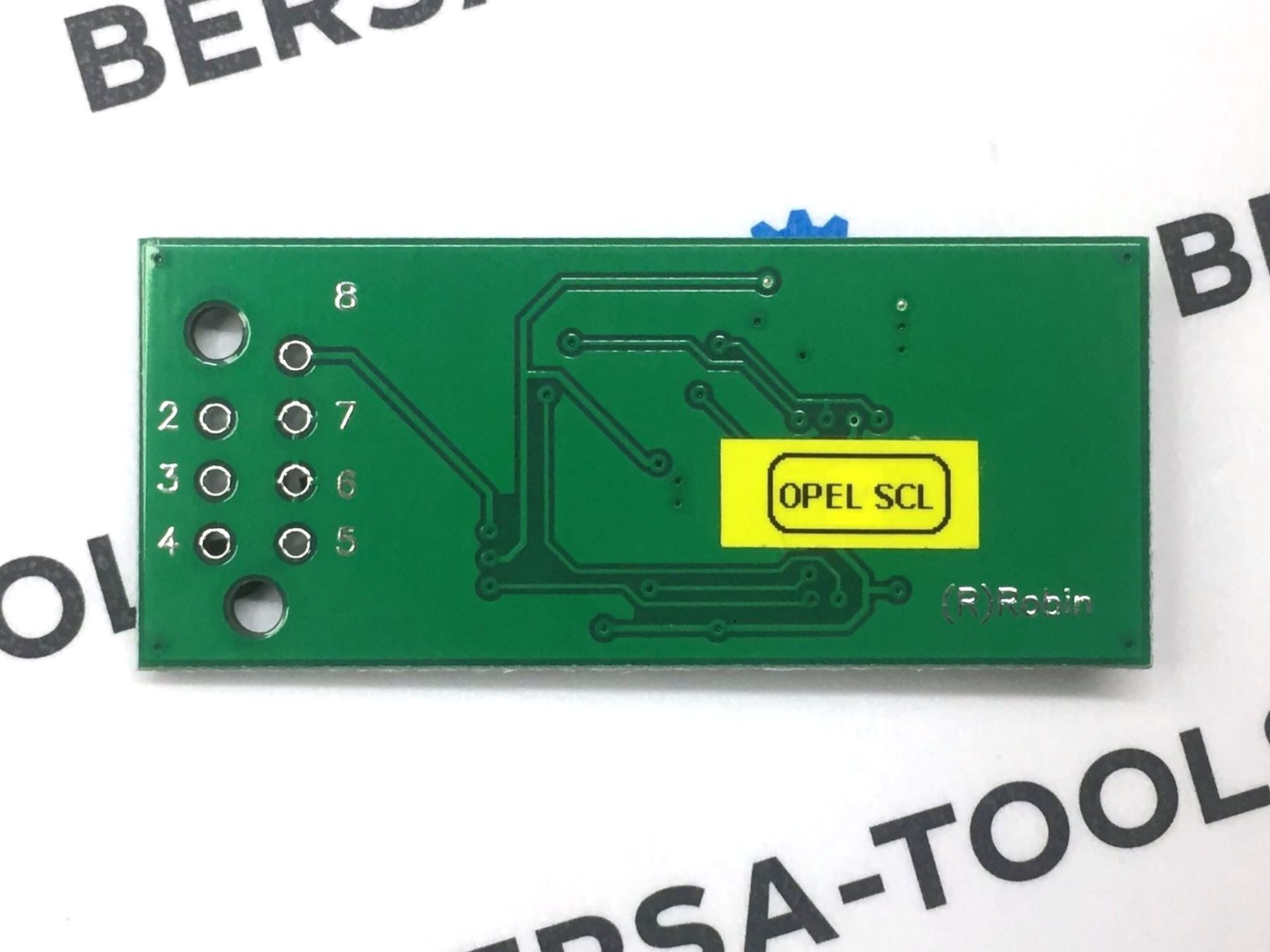

Вывод разъема:

• вывод 2: Сигнал состояния блокировки рулевой колонки (обратная связь)
• вывод 3: ВЫКЛЮЧЕНО /Дополнительное напряжение (зажигание перевернуто)
• вывод 4: Сигнал выключения ключа зажигания или сигнал блокировки рулевой колонки (блокировка PEPS)
• вывод 5: Положительное напряжение батареи (Батарея чистая)
• вывод 6: Заземление (грязный грунт)
• вывод 7: Сигнальное заземление
• pin-код 8: GM-LAN

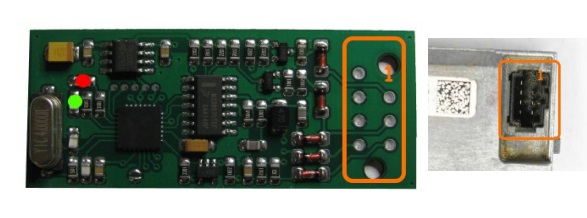

Светодиоды на плате эмулятора:

• КРАСНЫЙ: SCL находится в заблокированном состоянии,
• ЗЕЛЕНЫЙ: SCL находится в разблокированном состоянии,
• Если оба светодиода находятся
