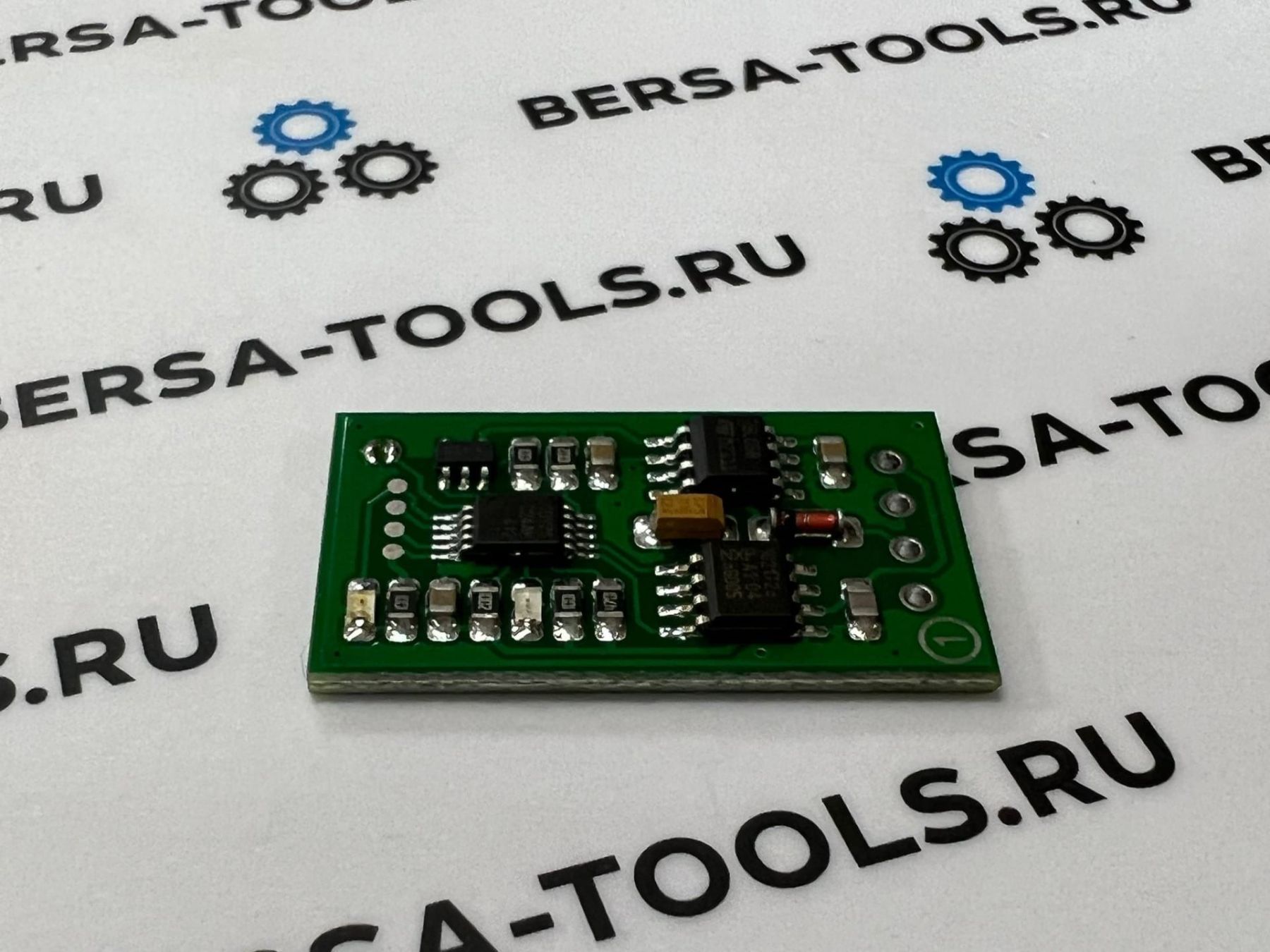

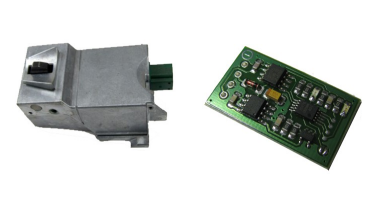

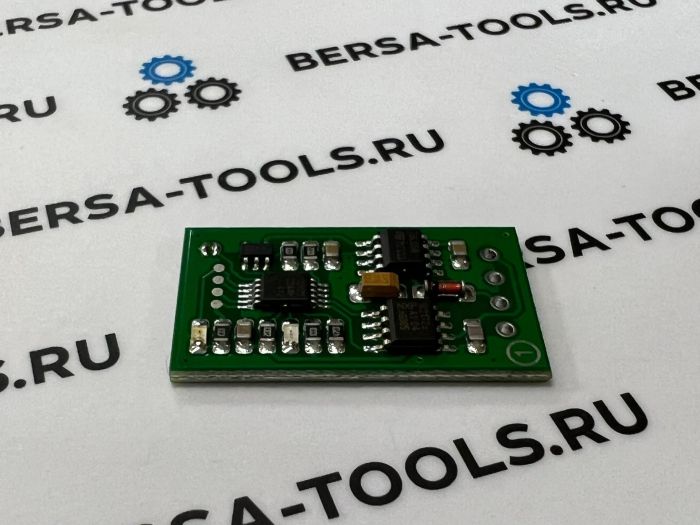

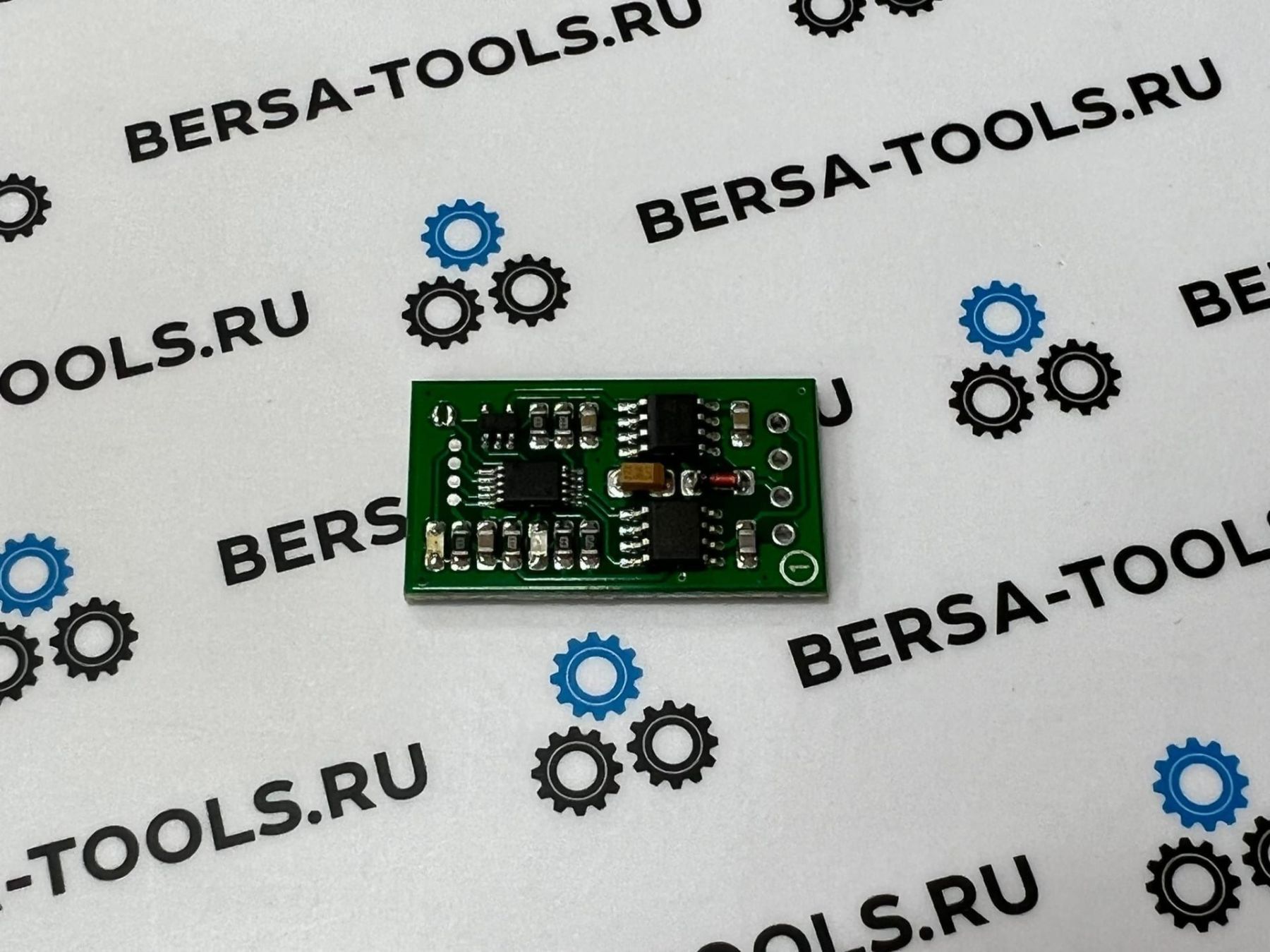

Эмулятор блокировки рулевой колонки Volvo SCL, LIN, ver. 2

Эмулятор блокировки рулевой колонки VOLVO SCL, LIN, версия 2

Подходит для авто после 2015 года, но не подходит для платформ SPA

Применимость:

• VOLVO P2 / P3 platform – 2004 … 2013,
• VOLVO P3 (EuCD) platform - 2014 and up
• LAND ROVER Freelander2

Разработан специально для автомобилей с приборной панелью нового типа - 2014 года и выше, на которые не распространяется действие VOLVO SCL эмулятор версии 1.

Обратная совместимость с большинством автомобилей на платформе P2/P3, разработанных с 2004 по 2013 год, и Land Rover Freelander2.

!ВНИМАНИЕ - это НЕ распространяется на автомобили платформы P1 - для C30, S40II, V50, C70II до 2014 года - необходимо использовать версию 1!

Эмулятор "plug & play", программирование не требуется. Предназначен для оригинального разъема (шаг 3,00 мм).

Установка на автомобиль:
Припаяйте разъем непосредственно к плате и прикрепите жгут проводов. Это все, что нужно сделать. Обратите внимание, что SCL включен CEM только на короткое время (при запросе состояния или выполнении команды) и выключается сразу после запрос завершен.

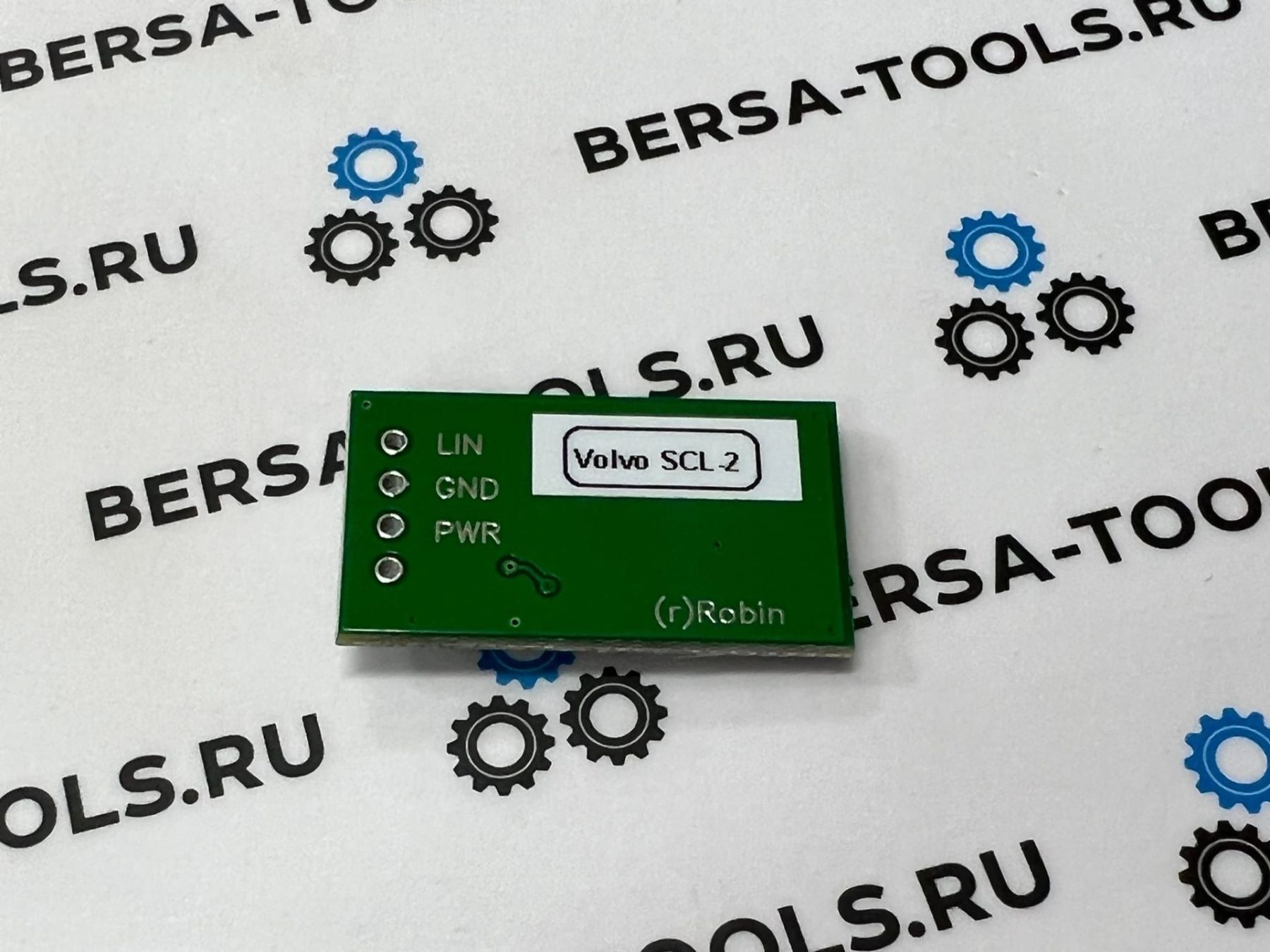

Распиновка:

• pin1: не используется (без провода)
• pin2: +PWR (переключается)
• pin3: GND
• pin4: LIN.

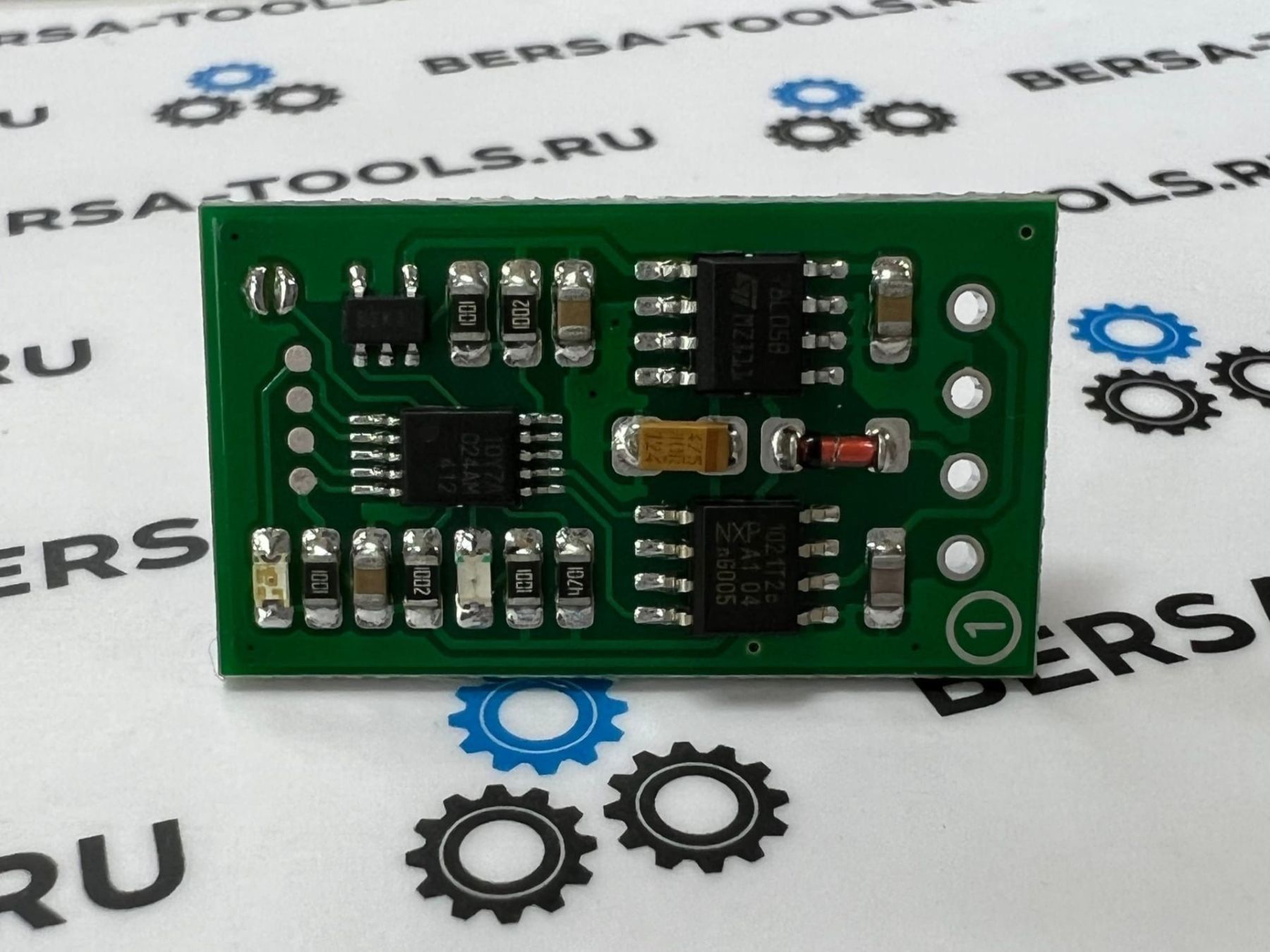

Светодиод на плате эмулятора:
КРАСНЫЙ: SCL находится в заблокированном состоянии,
ЗЕЛЕНЫЙ: SCL находится в разблокированном состоянии.
Если питание SCL включено (CEM запрашивает статус/выполняет какое-либо действие), один из обоих светодиодов должен гореть.
