Установка:

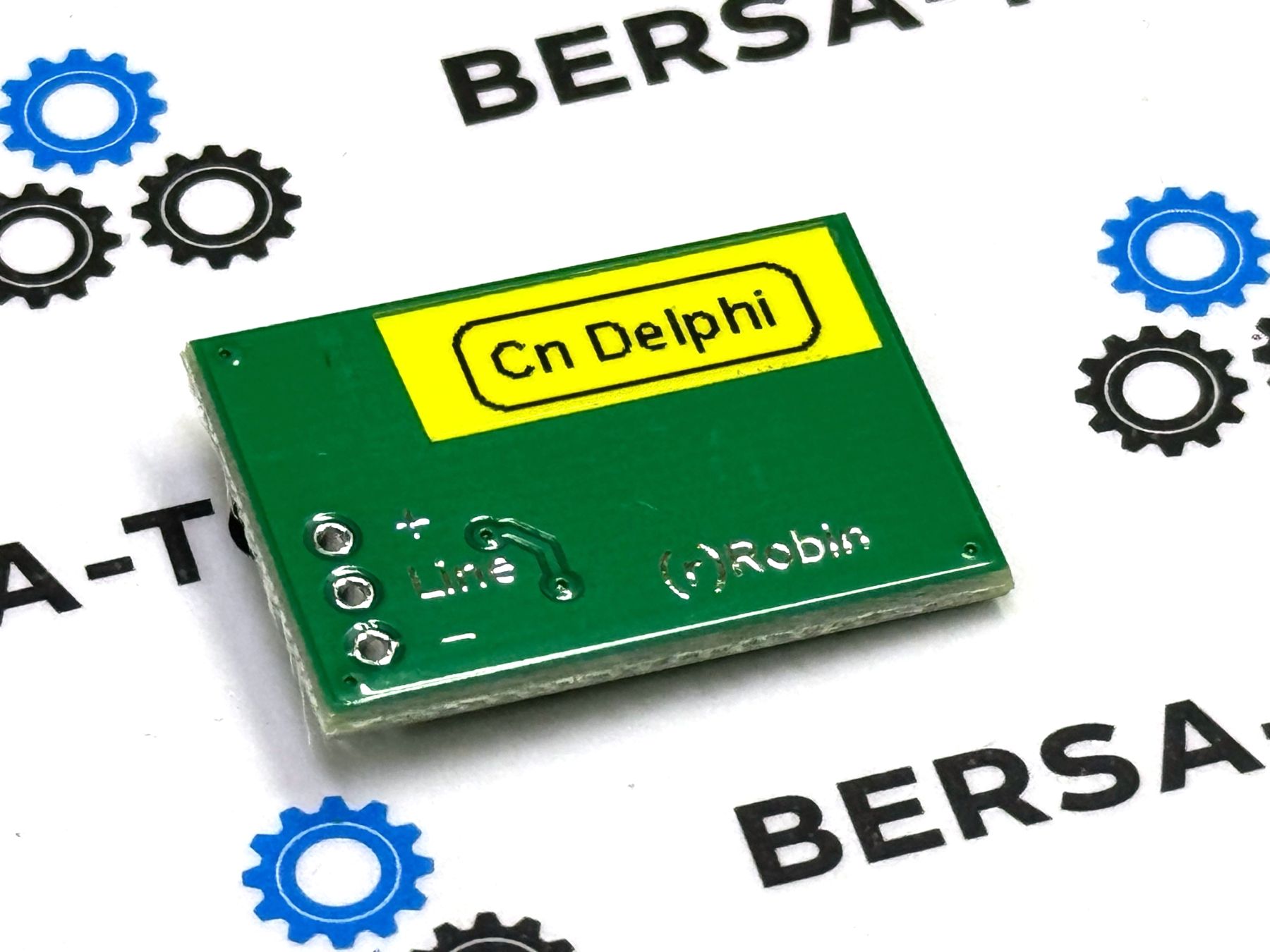

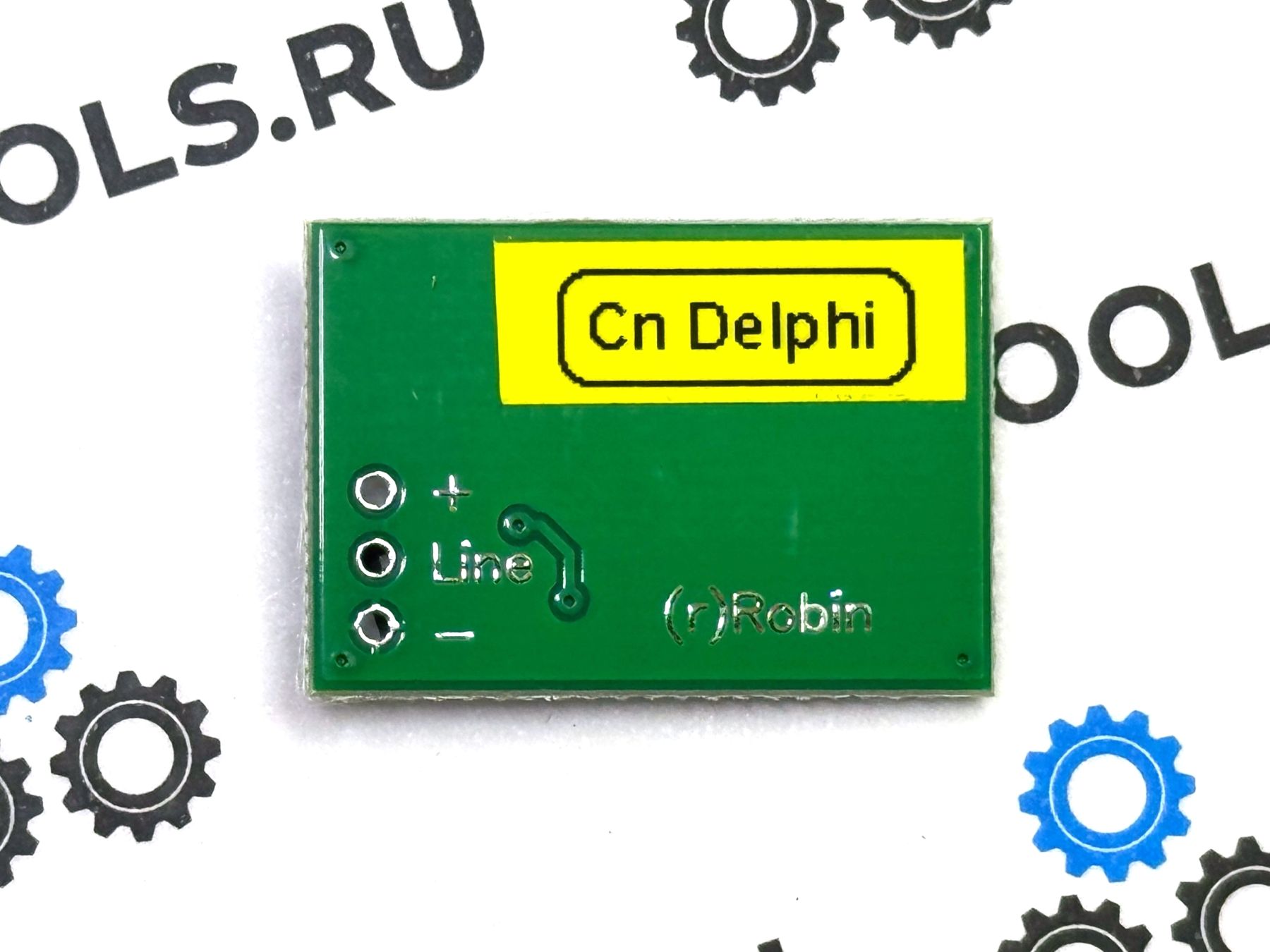

 Подключите эмулятор к контактам +IGN (“Kl.15”), GND и K-line. K-line подключается непосредственно к OBD на большинстве автомобилей.

• Delphi immo – K-line: вывод B7, IGN: вывод B3, GND: вывод B2
• MT20U2 ECU – K-line: вывод 11 (обычно обозначается как SDATA), IGN: вывод 1, GND: вывод 73

Выравнивание:
 Чтобы разрешить настройку, JMP на плате эмулятора должен находиться в открытом состоянии.

• Способ 1: сохраните известный PIN-код ECU в эмуляторе. При первом включении питания эмулятор выполнит процедуру самонастройки и запросит синхронизацию с ECU. Вы можете загрузить immo-дамп для PIN-кода в программное обеспечение конфигуратора - сначала необходимо установить связь с эмулятором – для чтения или записи!
• Способ 2: сохраните известную синхронизацию в эмуляторе. Эмулятор готов к немедленному запуску автомобиля.
• Способ 3: если у вас есть virgin ECU, эмулятор будет персонализировать ECU, используя код синхронизации из эмулятора, PIN -код ECU всегда будет равен 1234.
• Способ 4: если у вас достаточно времени, а PIN-код / синхронизация неизвестны, вы можете разрешить эмулятору выполнить перебор ECU. Сохраните PIN-код 0000, выполните настройку на стенде, включите IGN и будьте готовы подождать несколько дней, пока процесс не завершится.
  ◦ В любой момент можно завершить процесс и перезапустить его позже, последний использованный PIN-код сохраняется в эмуляторе.
  ◦ После процедуры выравнивания можно считывать данные с эмулятора – вы увидите актуальную синхронизацию и PIN-код ECU. ПРИМЕЧАНИЕ: попытка чтения во время выравнивания завершает процедуру выравнивания.
   Записи:
• методы 1, 3 и 4 будут работать только с ЭБУ, имеющими 4-значный PIN-код, например MT20U2,
• процедура выравнивания начнется через 2 секунды после включения питания (IGN ON), если оно не отключено из-за короткого замыкания JMP или если
  ЭБУ уже авторизован.

ВАЖНО: наконец, всегда подключайте паяное соединение к короткому JMP, чтобы случайно не отключить дальнейшие процедуры выравнивания.

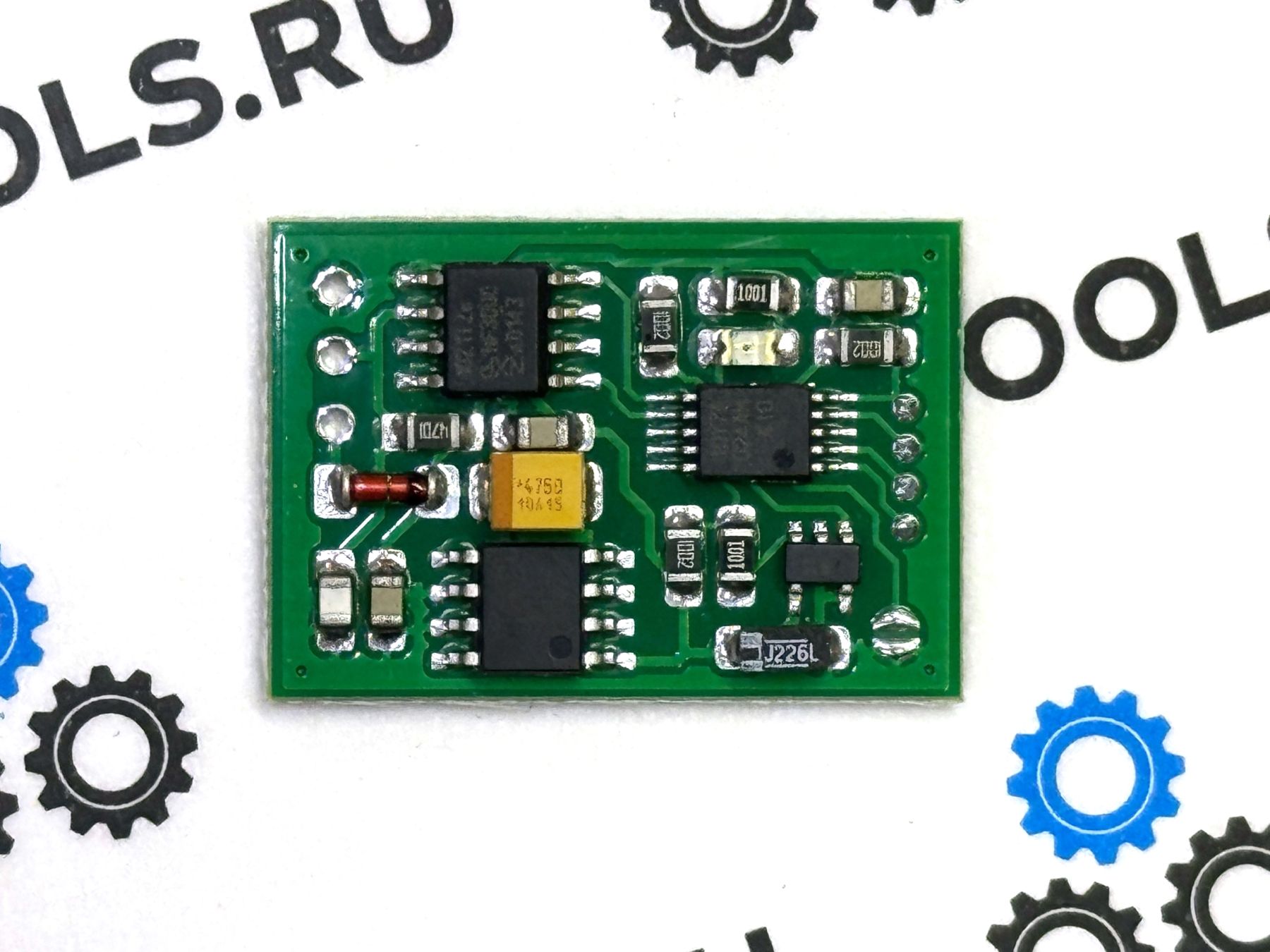

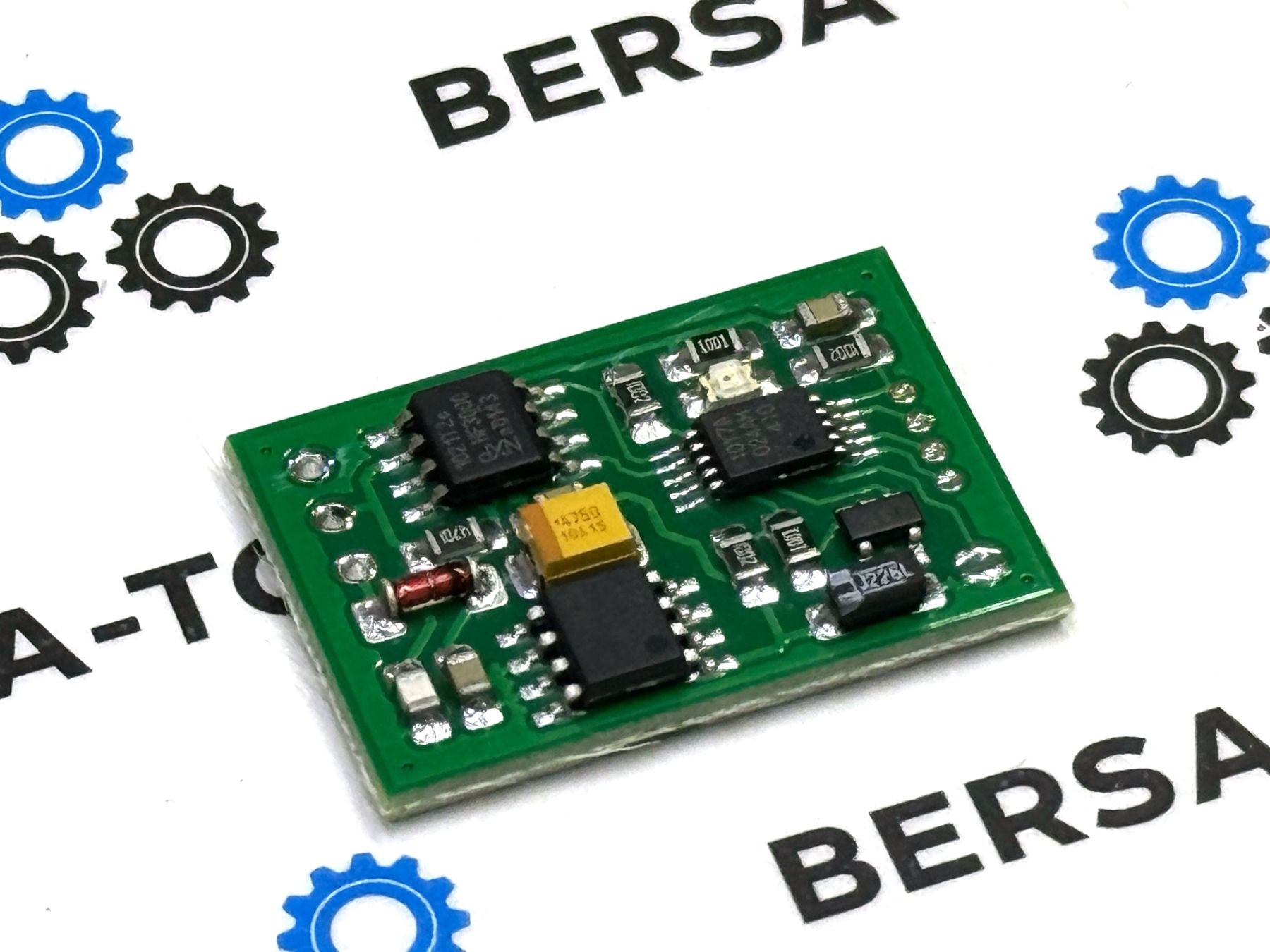

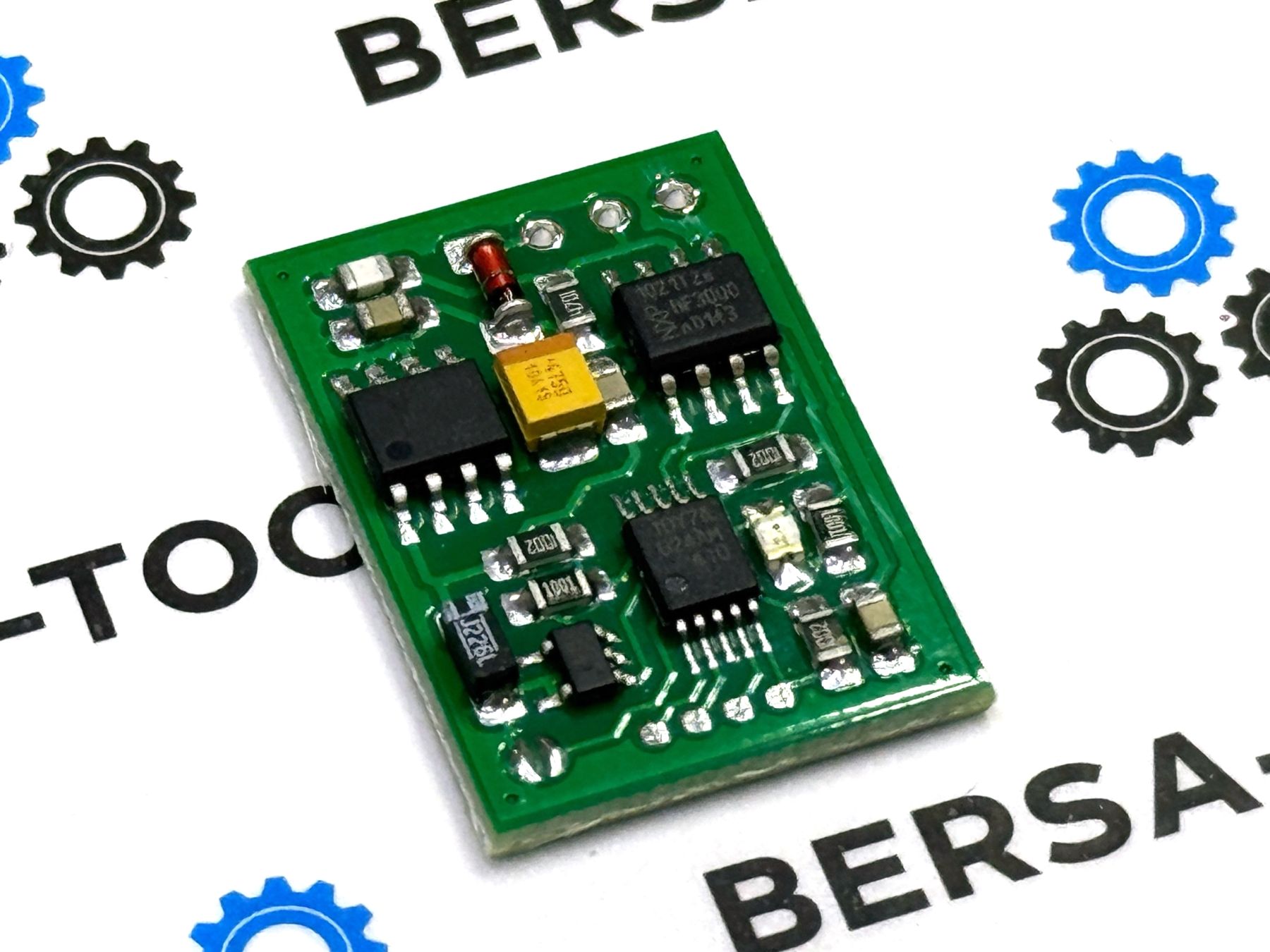

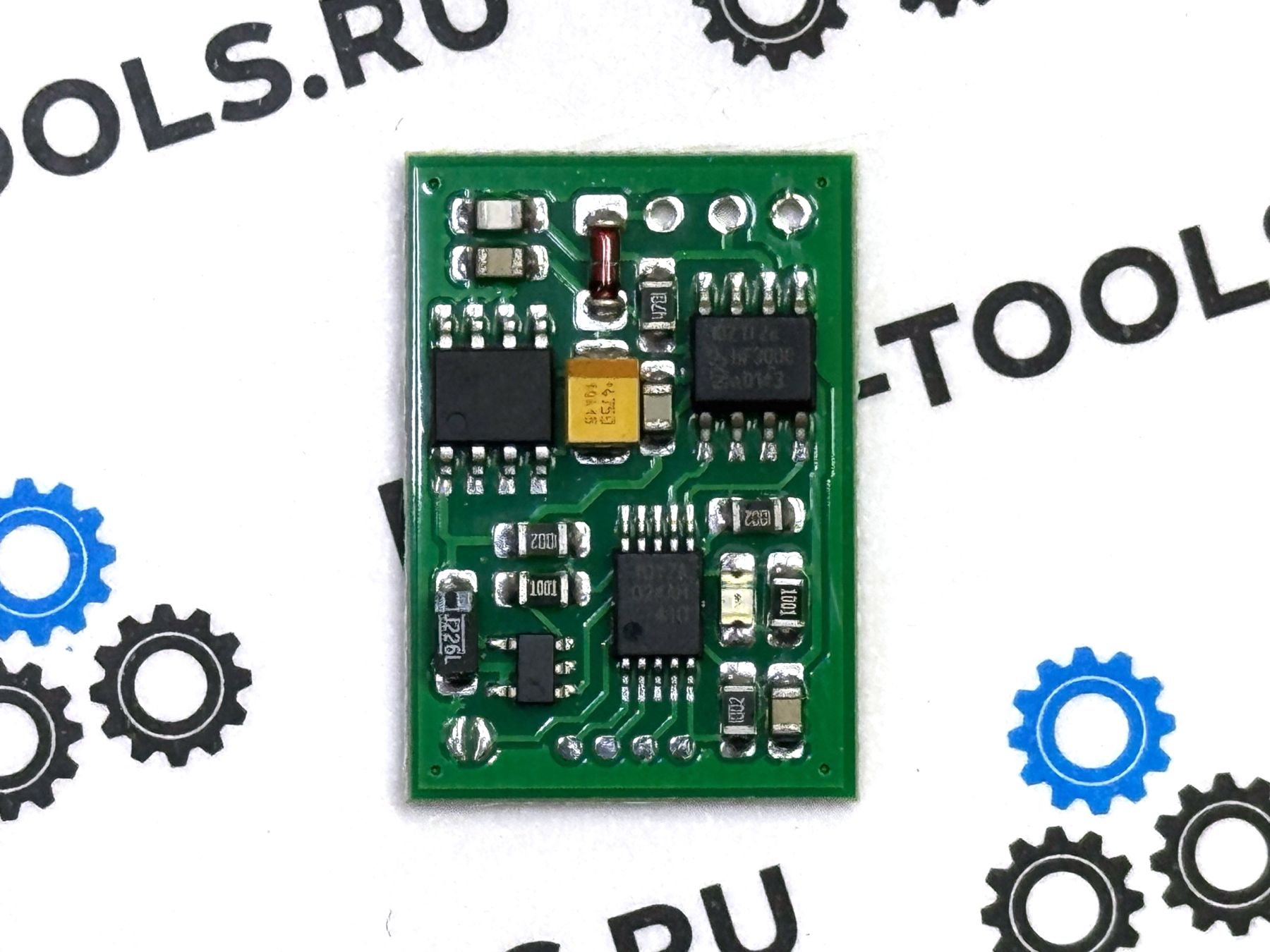

ИНДИКАТОР на плате эмулятора:

 : работает: выполняется процедура самостоятельного выравнивания;

: процедура выравнивания завершена, индикатор не горит;

 : Авторизация ECU в порядке / конфигурация сохранена / запрошена, индикатор постоянно горит;

 : ОШИБКА – авторизация отсутствует, данные повреждены и т.д., индикатор мигает.

: короткое мигание при запуске, затем выключение: ЭБУ не поддерживает связь.
