Эмулятор DFSK Immo emulator, CAN

Эмулятор для электронного блока управления DFSK immo emulator, CAN, 500 kb

Предназначен для автомобилей DFSK (Fengon, Glory 500/580 и т.д.), начиная с 2016 года, авторизация через CAN.

"Подключи и играй" для электронного блока управления MT62 или необходимо сохранить код синхронизации вручную с помощью любого регистратора CAN или MBcan (программное обеспечение OPEN CAN cfd, используемое для MBcan).

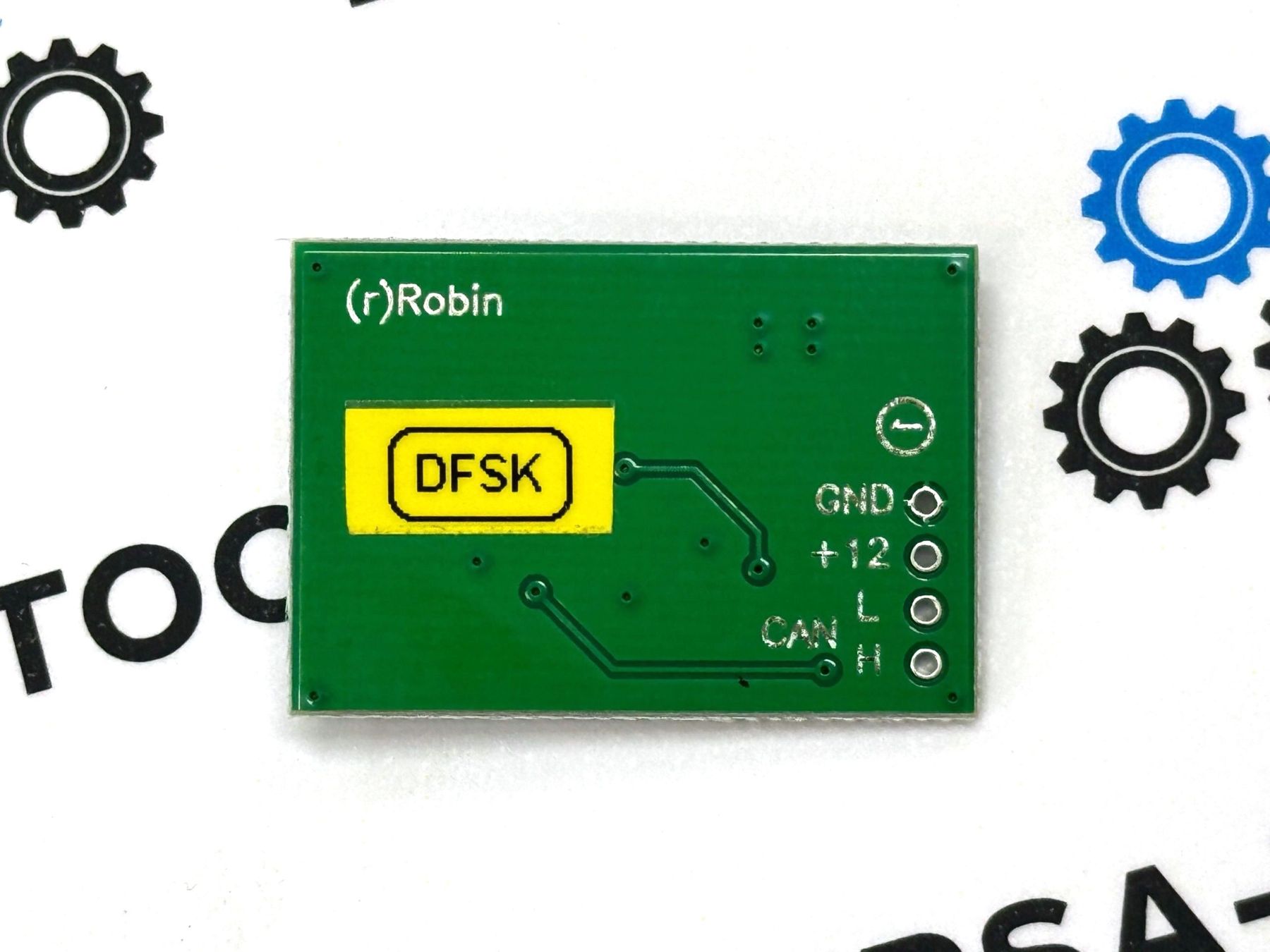

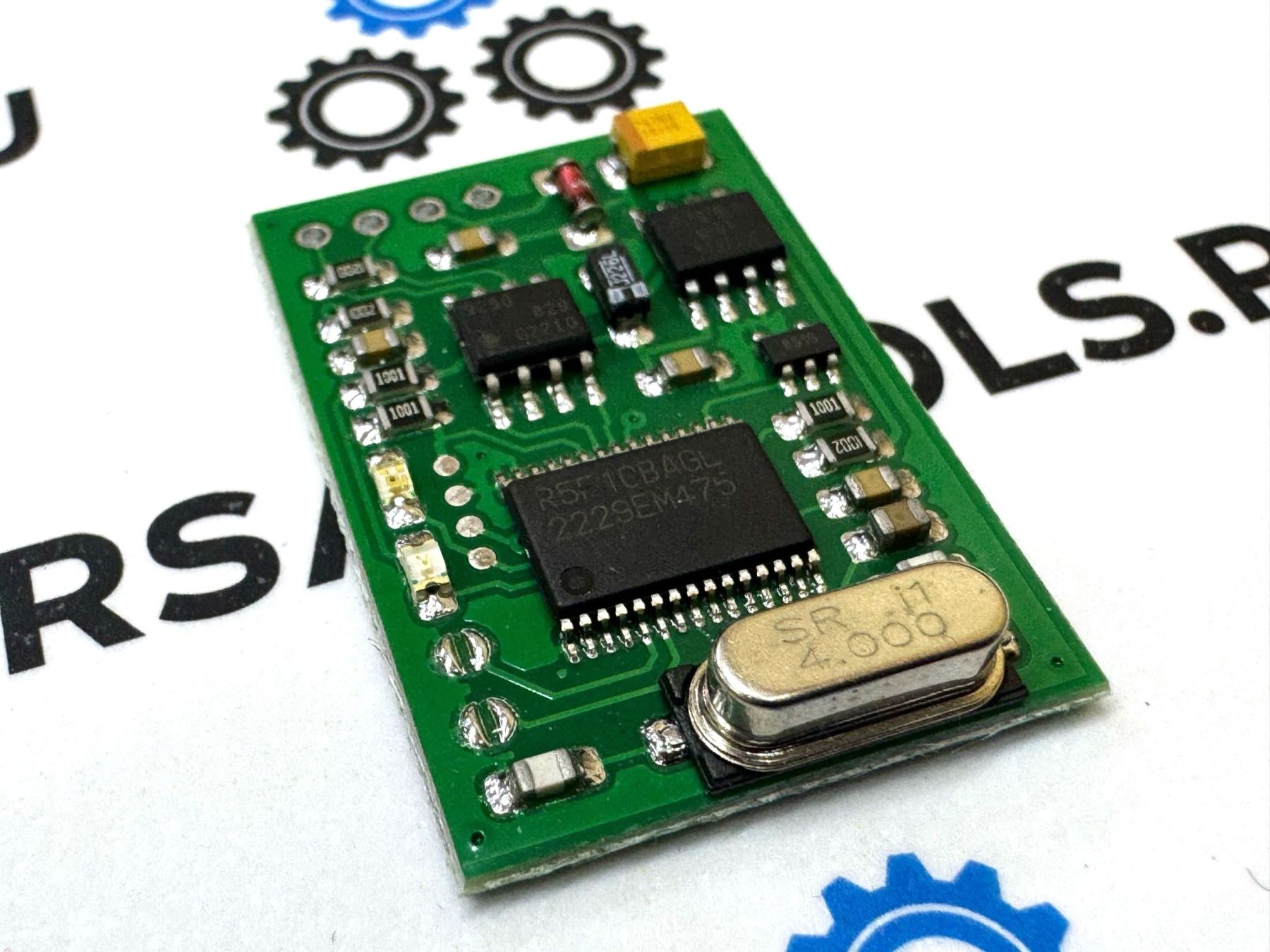

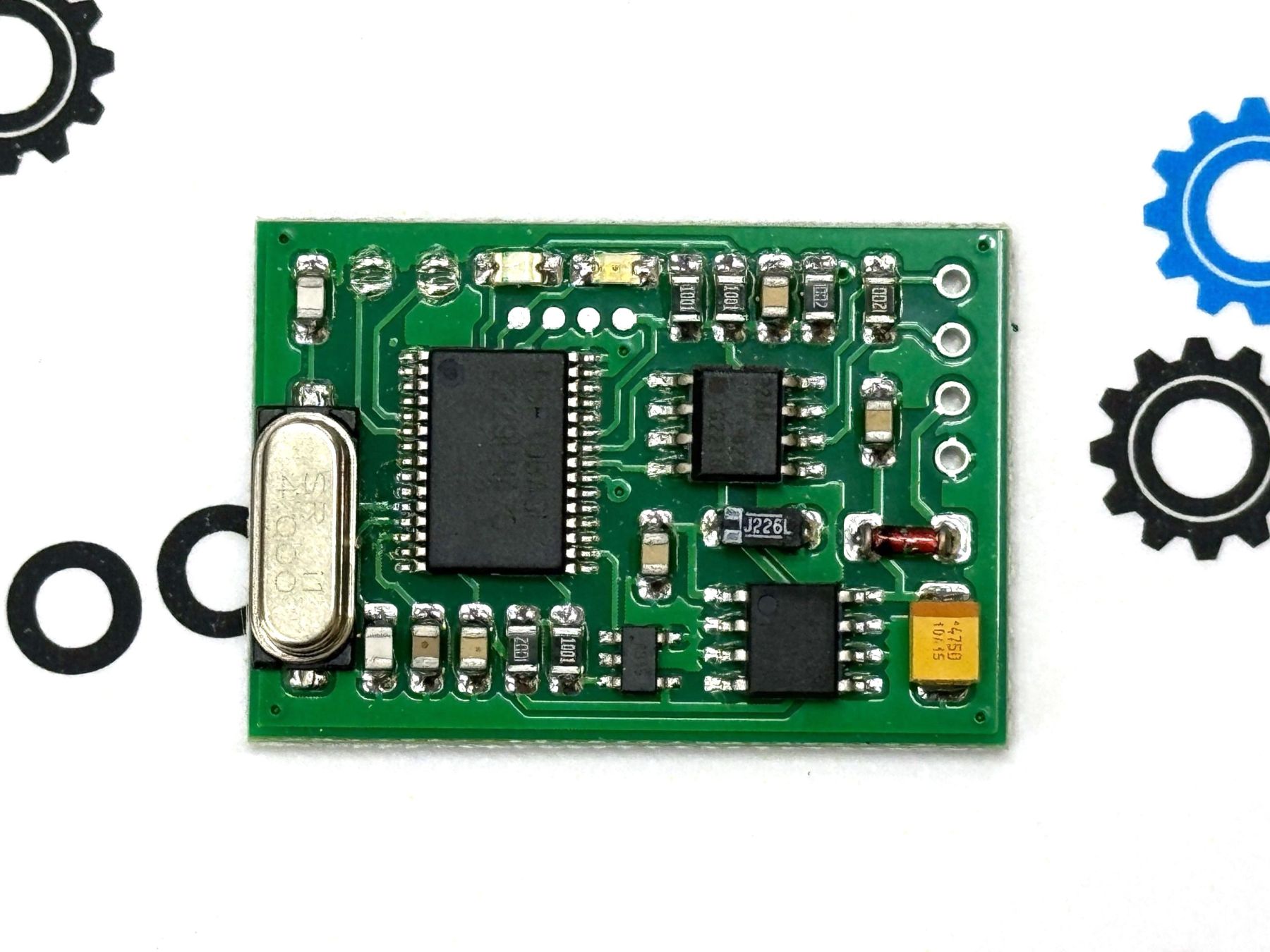

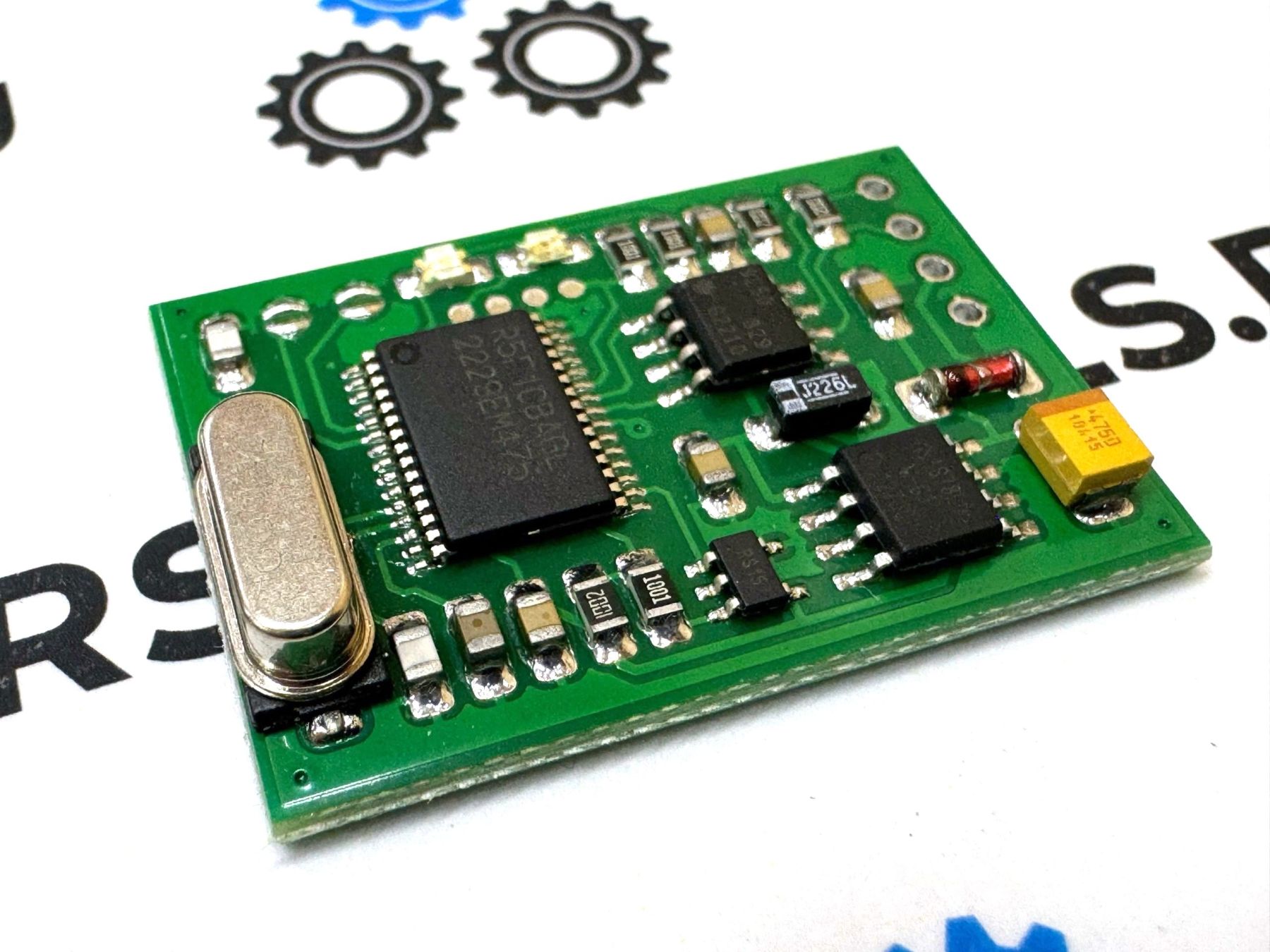

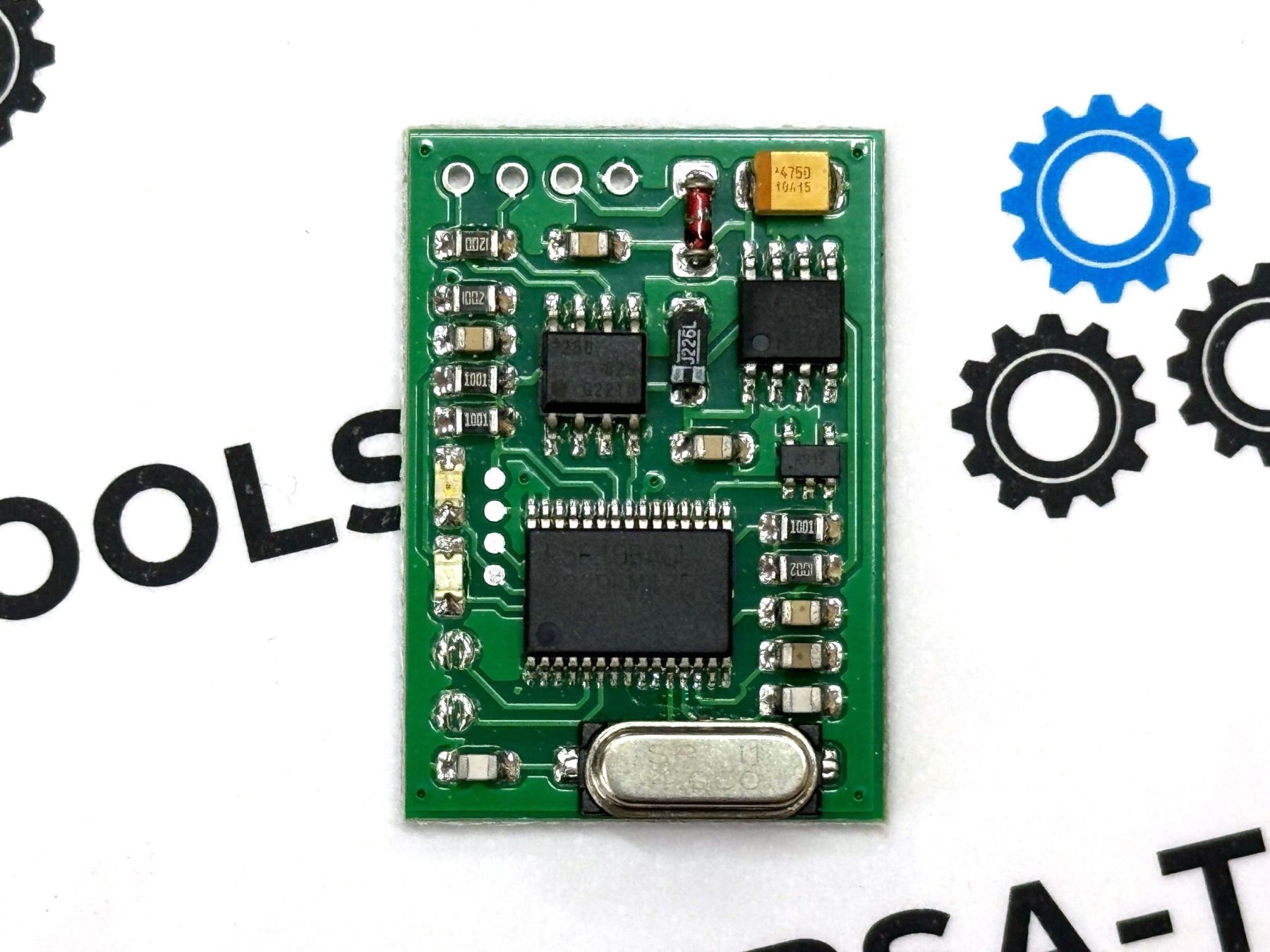

Светодиоды на плате эмулятора – ЗЕЛЕНЫЙ и КРАСНЫЙ:

• оба загораются при включении питания эмулятора на короткое время,

• Горит КРАСНЫЙ: сбой авторизации, мигает при ОШИБКЕ.

•  Горит ЗЕЛЕНЫЙ: авторизация в порядке, мигает при получении CFG-кадра.

Самообучение (только для MT62 ECU!):

• Подключите эмулятор к проводам CAN, IGN (“Kl.15”), GND. Вы можете использовать OBD-разъем (постоянный источник питания + BAT от OBD-контакта 16 во время обучения). PT-CAN также подключен напрямую к выводам OBD6/14.
• Оба JMP на плате эмулятора должны быть открыты, чтобы разрешить синхронизацию обновления (режим настройки).
• Включите IGN, ECU должен отправить запрос immo. Если ответ от эмулятора не будет принят (что в 100% случаев произойдет с первой попытки), красный цвет на панели эмулятора будет гореть в течение 2 секунд.
• Подождите 10 секунд, красный и зеленый цвета на панели эмулятора должны загореться в ближайшее время (начнется самообучение). Если нет возможно, это вызвано какой-либо активностью индикатора:

1. Нет запроса IMMO от ECU, эмулятор молчит и ничего не происходит.
2. ECU уже авторизован (СИНХРОНИЗАЦИЯ в эмуляторе в порядке, ранее GRN при включенном IGN).

• После процедуры обучения ECU перезапускается и выполняет еще одну попытку авторизации. Обратите внимание на индикатор -

1.  если индикатор ЗЕЛЕНЫЙ горит в течение 2 секунд – скорее всего, все в порядке,
2.  если КРАСНЫЙ продолжает гореть или мигать – что-то пошло не так, необходимо повторить попытку!

• В случае успеха вы можете попробовать запустить car.
• Наконец, установите паяные соединения, чтобы закоротить один или оба JMP! Эмулятор готов к установке.

! Настройка вручную:

• Оба JMP должны быть открыты для настройки.
• Включите эмулятор от источника питания 12 В, подключите аппаратное обеспечение MBcan / CAN logger, запустите программное обеспечение.
• Используя MBcan: введите и сохраните синхронизацию. Зеленый должен мигать в течение 2 секунд, синхронизация принята и сохранена. 
• Использование регистратора: для сохранения синхронизации необходимо отправить 3 кадра CAN, ID = 0x7FE, DLC = 8, 11-разрядный идентификатор. 1-й байт ДАННЫХ - это порядковый номер (00, 01, 02), остальные 7 байт данных синхронизированы.Пример:

0x7FE 8 00 11 22 33 44 55 66 77
0x7FE 8 01 88 99 AA BB CC DD EE
0x7FE 8 02 FF AB 00 00 00 00 00

означает, что вы сохраняете синхронизацию 112233445566778899AABBCCDDEEFFAB здесь.

• Ответ от эмулятора выглядит аналогично, должны отображаться те же данные с ID 0x7FF -

0x7FF 8 00 11 22 33 44 55 66 77
0x7FF 8 01 88 99 AA BB CC DD EE
0x7FF 8 02 FF AB 00 00 00 00 00

Если данные совпадают, синхронизация сохранена успешно.

• Вы можете запросить фактическую СИНХРОНИЗАЦИЮ из эмулятора (ПРИМЕЧАНИЕ: если ранее она сохранялась вручную!), ее необходимо отправить -

0x7FE 8 FF 00 00 00 00 00 00 00 00

Эмулятор ответит, как указано выше, 3 кадра с синхронизацией.

• Наконец, установите паяные соединения для короткого замыкания любого или обоих JMP, чтобы случайно отключить самообучение И / ИЛИ дальнейшие обновления СИНХРОНИЗАЦИИ .
