Эмулятор ZOTYE Immo, CAN

Эмулятор ZOTYE Immo, CAN, 500 kB
Предназначен для автомобилей ZOTYE T300, T500, T600, Z500, Z560, начиная с 2015 года, авторизация через CAN. Подключи и играй для MT62 ECU, или необходимо вручную сохранить коды MAC и синхронизировать их с помощью любого CAN-регистратора или MBcan (программное обеспечение OPEN CAN cfd, используемое для MBcan).

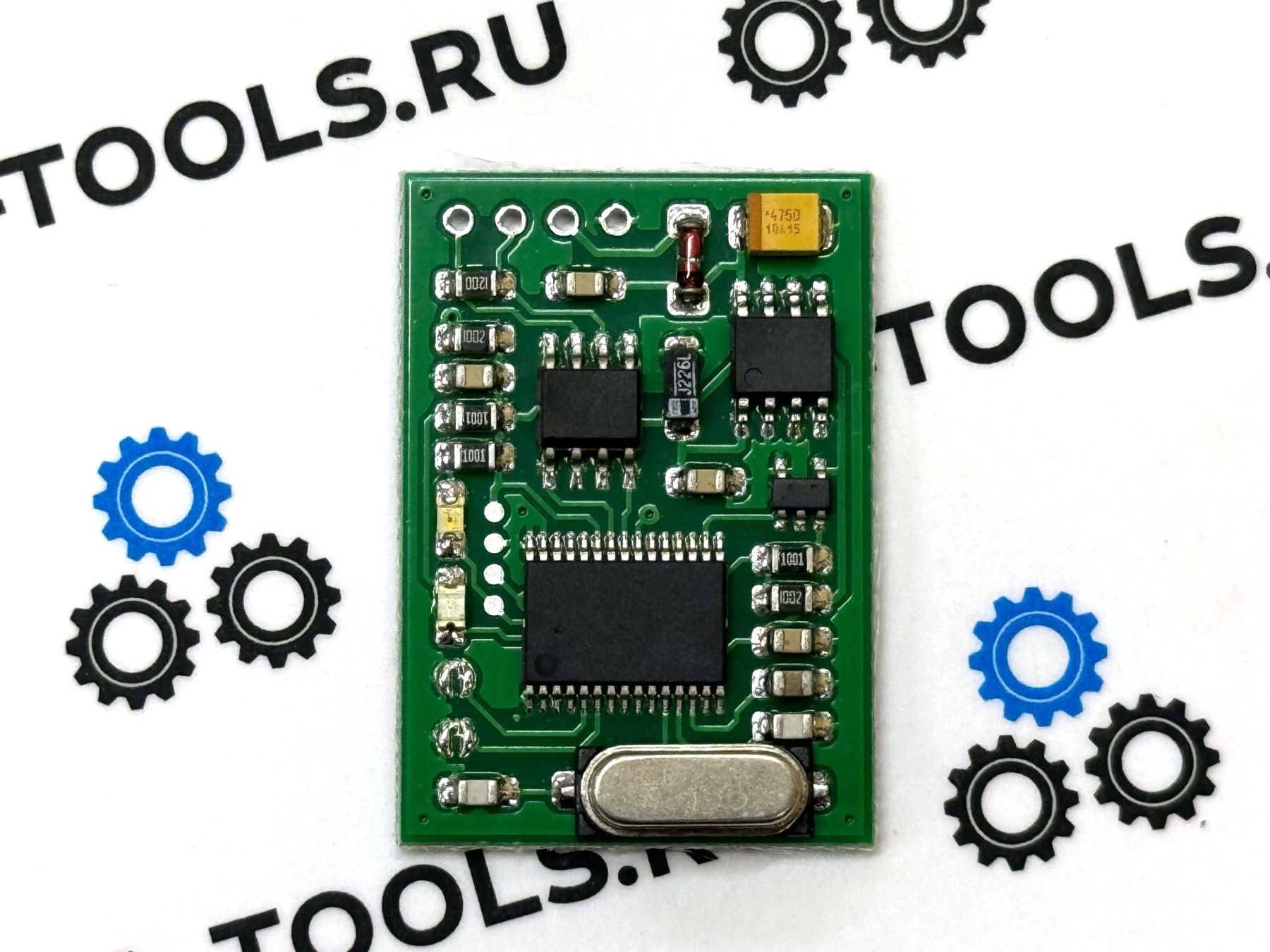

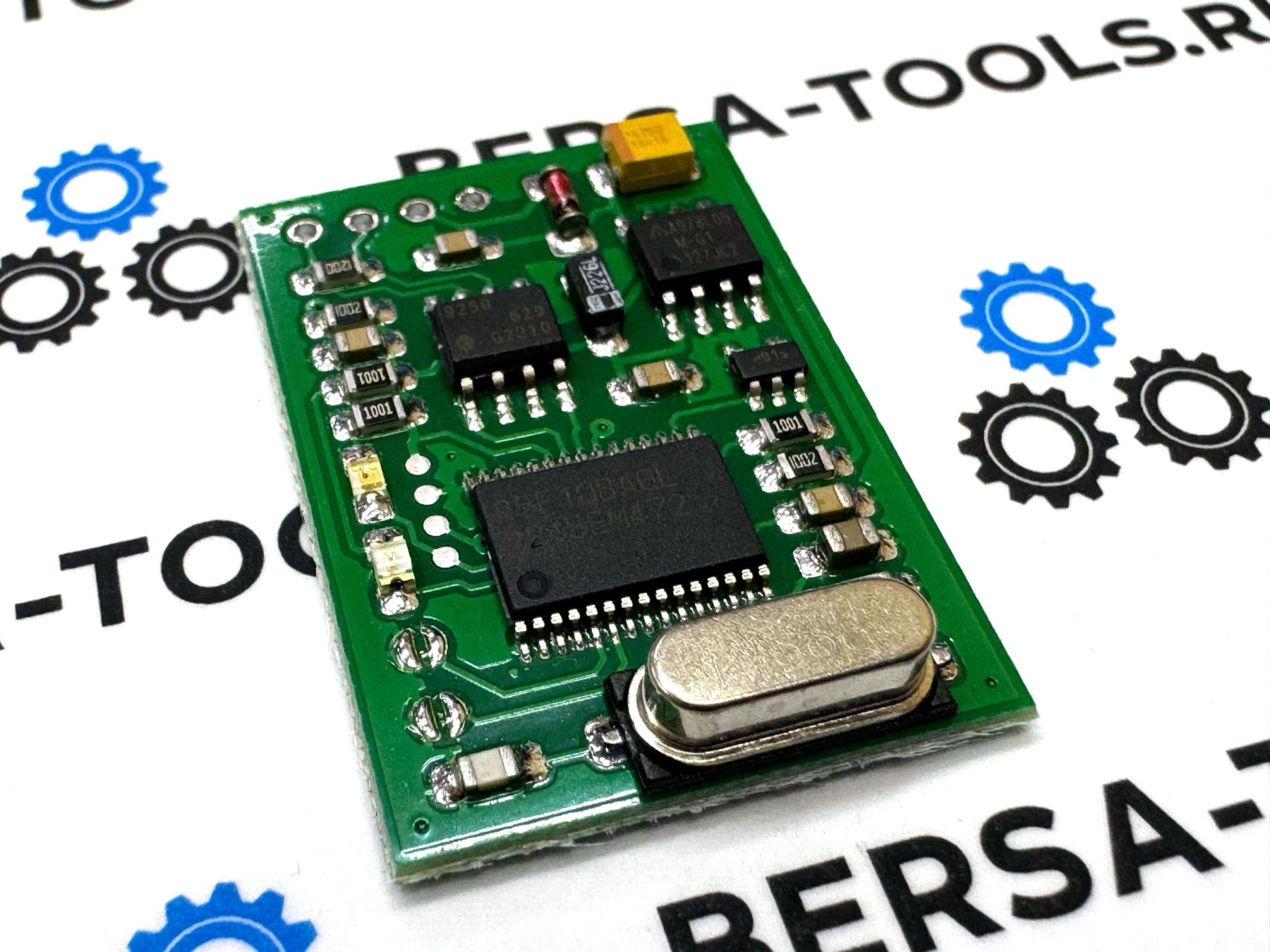

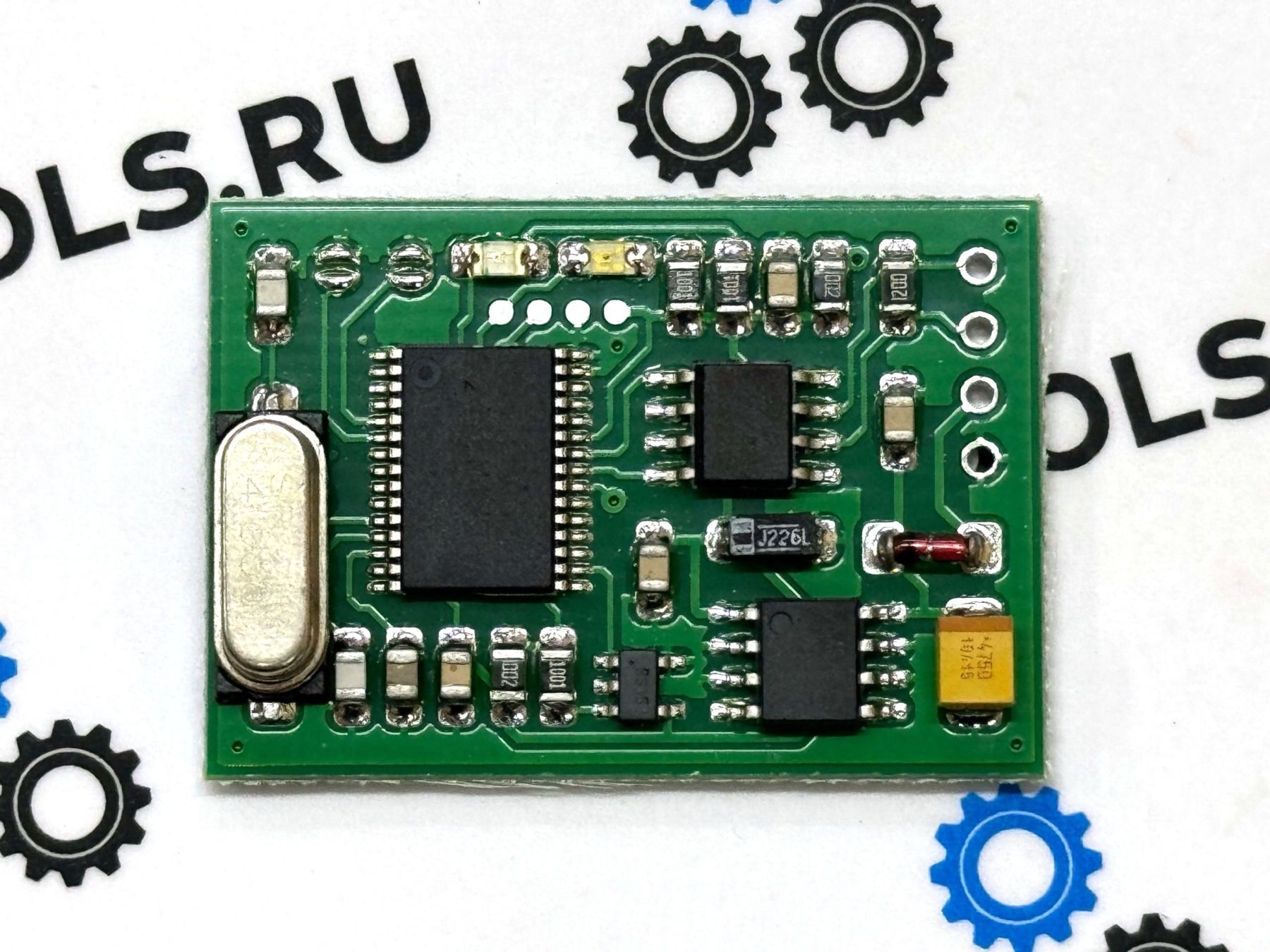

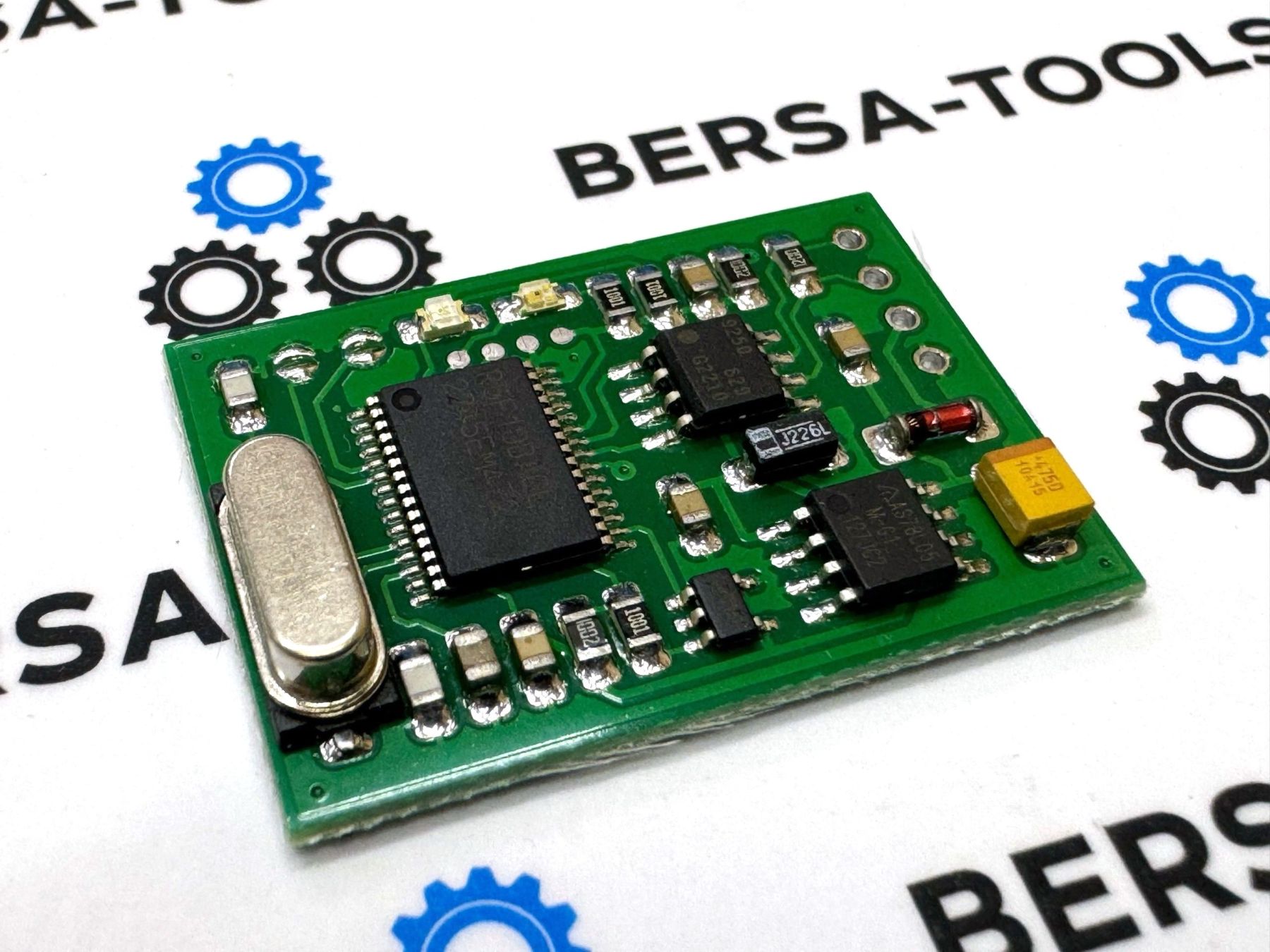

Светодиоды на плате эмулятора – ЗЕЛЕНЫЙ и КРАСНЫЙ:

• оба загораются при включении питания эмулятора,
• горит КРАСНЫМ: сбой авторизации, мигает при ОШИБКЕ.
• горит ЗЕЛЕНЫМ: авторизация в порядке, мигает при получении CFG-кадра.

Самообучающийся (только для MT62 ECU!):

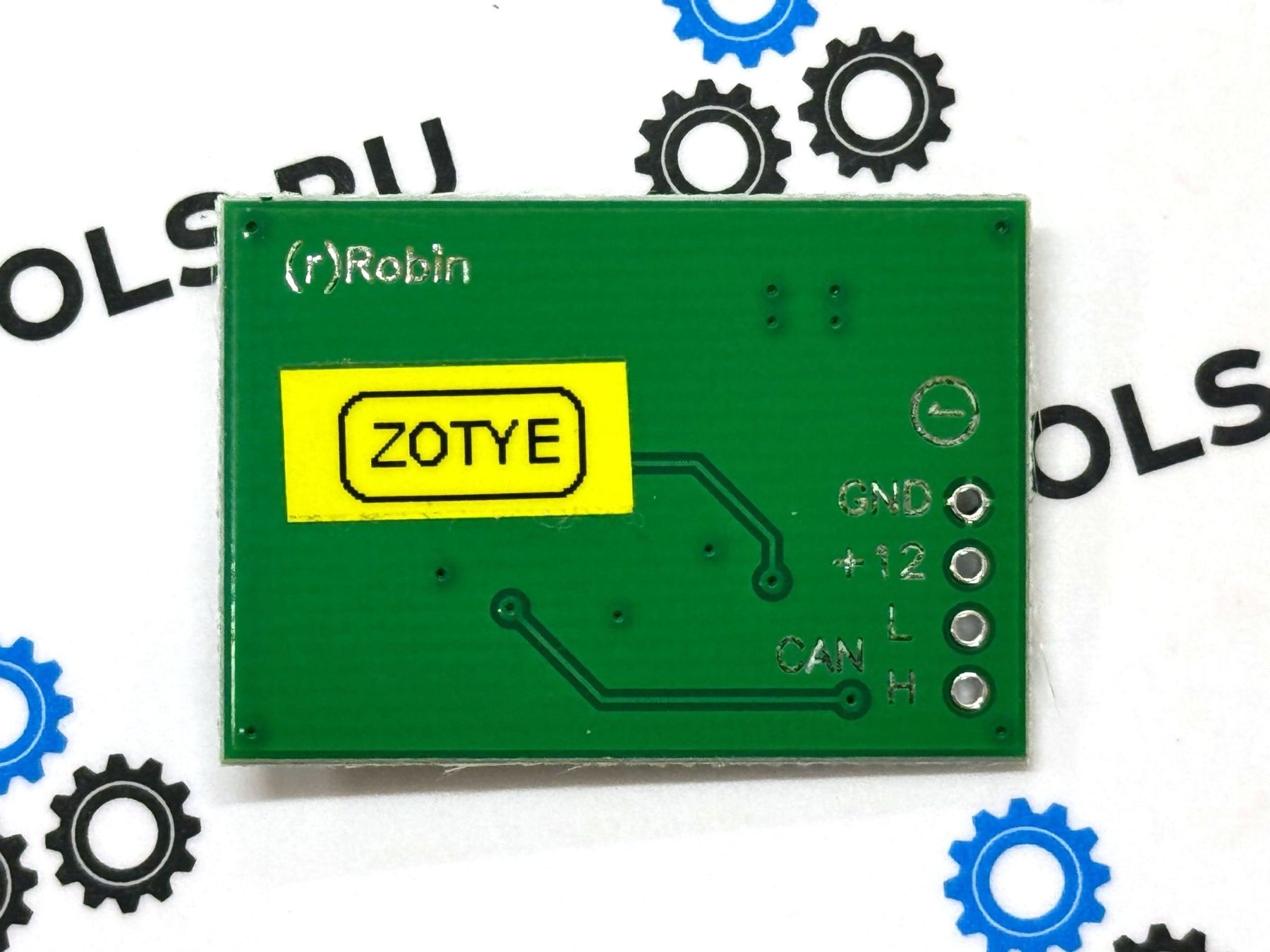

• подключите эмулятор к проводам CAN, IGN (“Kl.15”), GND. Вы можете использовать OBD-разъем (постоянный источник питания + BAT от OBD-контакта 16 во время обучения). PT-CAN также подключен напрямую к выводам OBD6/14.

• Оба JMP на плате эмулятора должны быть открыты, чтобы разрешить синхронизацию обновления (режим настройки).
• Включите IGN, ECU должен отправить запрос immo. Если ответ от эмулятора не будет получен (что в 100% случаев произойдет при первой попытке), красный цвет на панели эмулятора будет мигать в течение 2 секунд.
• Подождите 10 секунд, красный и зеленый сигнал на панели эмулятора должны загореться в ближайшее время (начнется самообучение). Если нет
  возможно, это вызвано какой-либо активностью индикатора:
  ◦ нет запроса IMMO от ECU, эмулятор молчит и ничего не происходит.
  ◦ ECU уже авторизован (MAC / SYNC в эмуляторе уже в порядке, ранее GRN при включенном IGN).
• После процедуры обучения ECU перезапускается и выполняет еще одну попытку авторизации. Обратите внимание на индикатор -
  ◦ если индикатор ЗЕЛЕНЫЙ горит в течение 2 секунд – скорее всего, все в порядке,
  ◦ если КРАСНЫЙ продолжает гореть или мигать – что-то пошло не так, необходимо выполнить еще одну попытку или сохранить данные вручную!
• В случае успеха вы можете попытаться завести машину.
• Наконец, установите паяные соединения, чтобы закоротить один или оба JMP! Эмулятор готов к установке

Настройка вручную:

• Оба JMP должны быть открыты для настройки.
• Включите эмулятор от источника питания 12 В, подключите аппаратное обеспечение MBcan / CAN logger, запустите программное обеспечение.
• Использование MBcan: введите и сохраните 4 байта MAC, 8 байт SYNC, а затем 4x00 в строке. GRN должен мигать в течение
  Через 2 секунды данные будут приняты и сохранены.
• Использование регистратора: для сохранения данных необходимо отправить 3 кадра CAN, ID = 0x7FE, DLC = 8, 11-разрядный идентификатор. 1-й байт ДАННЫХ
  - это порядковый номер (00, 01, 02), остальные 7 байт - это данные MAC и синхронизации. Пример:
  0x7FE 8 00 11 22 33 44 55 66 77
  0x7FE 8 01 88 99 AA BB CC 00 00
  0x7FE 8 02 00 00 00 00 00 00 00 00
  означает, что вы сохраняете MAC 11223344 и синхронизируете 5566778899AABBCC здесь.
   Ответ от эмулятора выглядит аналогично, должны отображаться те же данные с идентификатором 0x7FF -
  0x7FF 8 00 11 22 33 44 55 66 77
  0x7FF 8 01 88 99 АА ВВ СС 00 00
  0x7FF 8 02 00 00 00 00 00 00 00
  Если данные совпадают, синхронизация сохранена успешно.
   Вы можете запросить фактическую СИНХРОНИЗАЦИЮ из эмулятора (ПРИМЕЧАНИЕ: если ранее она сохранялась вручную!), ее необходимо отправить -
  0x7FE 8 FF 00 00 00 00 00 00 00 00
  Эмулятор ответит, как указано выше, 3 кадра с синхронизацией.
• Наконец, установите паяные соединения для короткого замыкания любого или обоих JMP, чтобы случайно отключить самообучение И / ИЛИ дальнейшие обновления синхронизации
