Эмулятор IMMO для Jaguar, Range Rover с 2014 года выпуска, CAN-HS 500 кб, стандартный идентификатор

Для большинства автомобилей Jaguar / Range Rover 2014 года выпуска и старше:

• Range Rover L405
• Jaguar F-Pace и др.

Разработан для авторизации с помощью ECU, автомобилей RR и Jaguar, с 2014 года и старше. Эмулятор не работает по типу "Подключи и играй", перед использованием необходимо сохранить 8-байтовую синхронизацию.

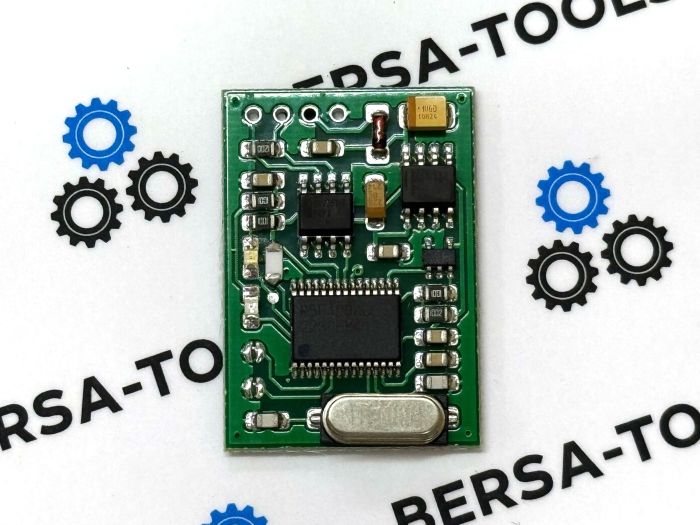

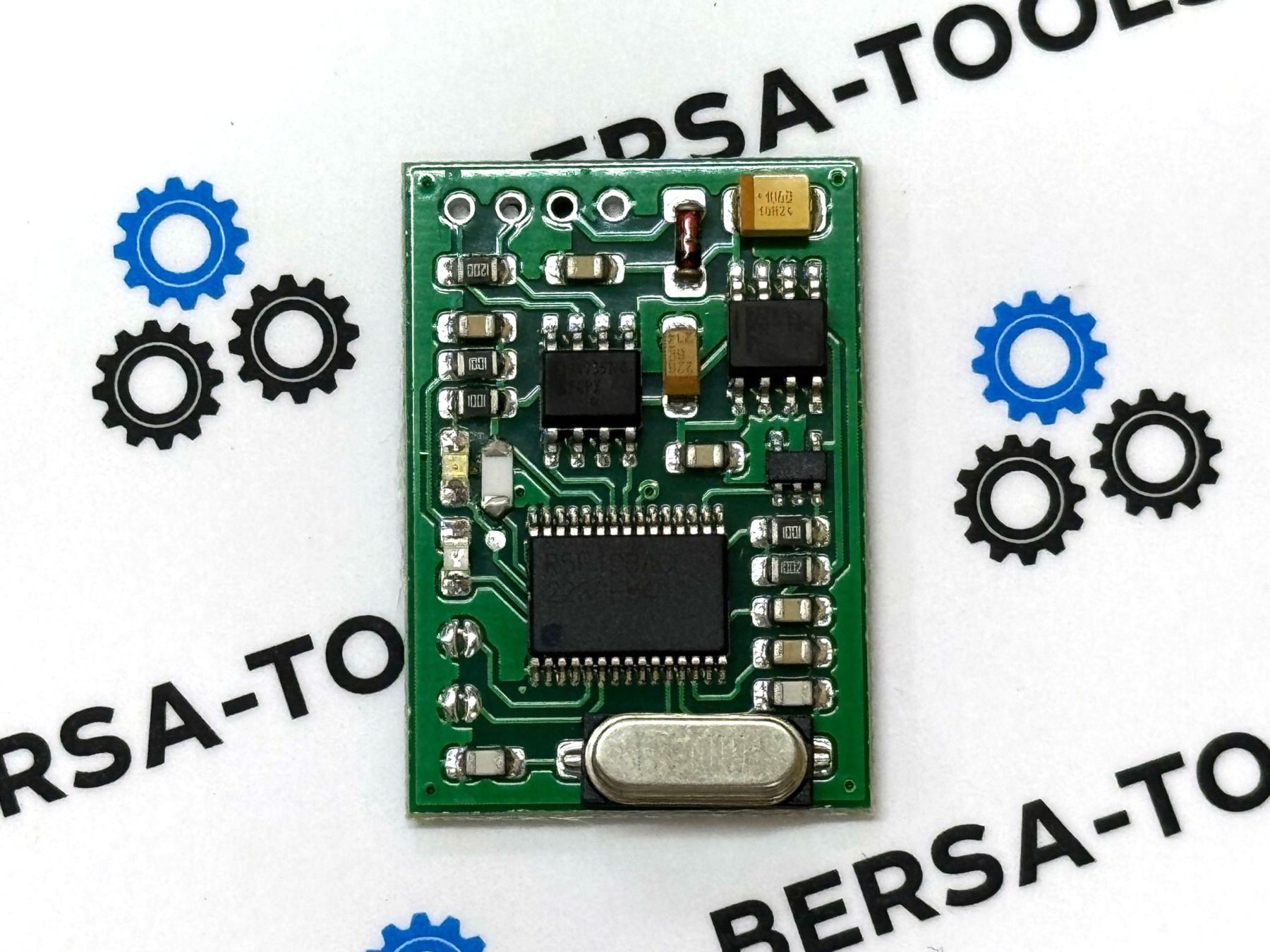

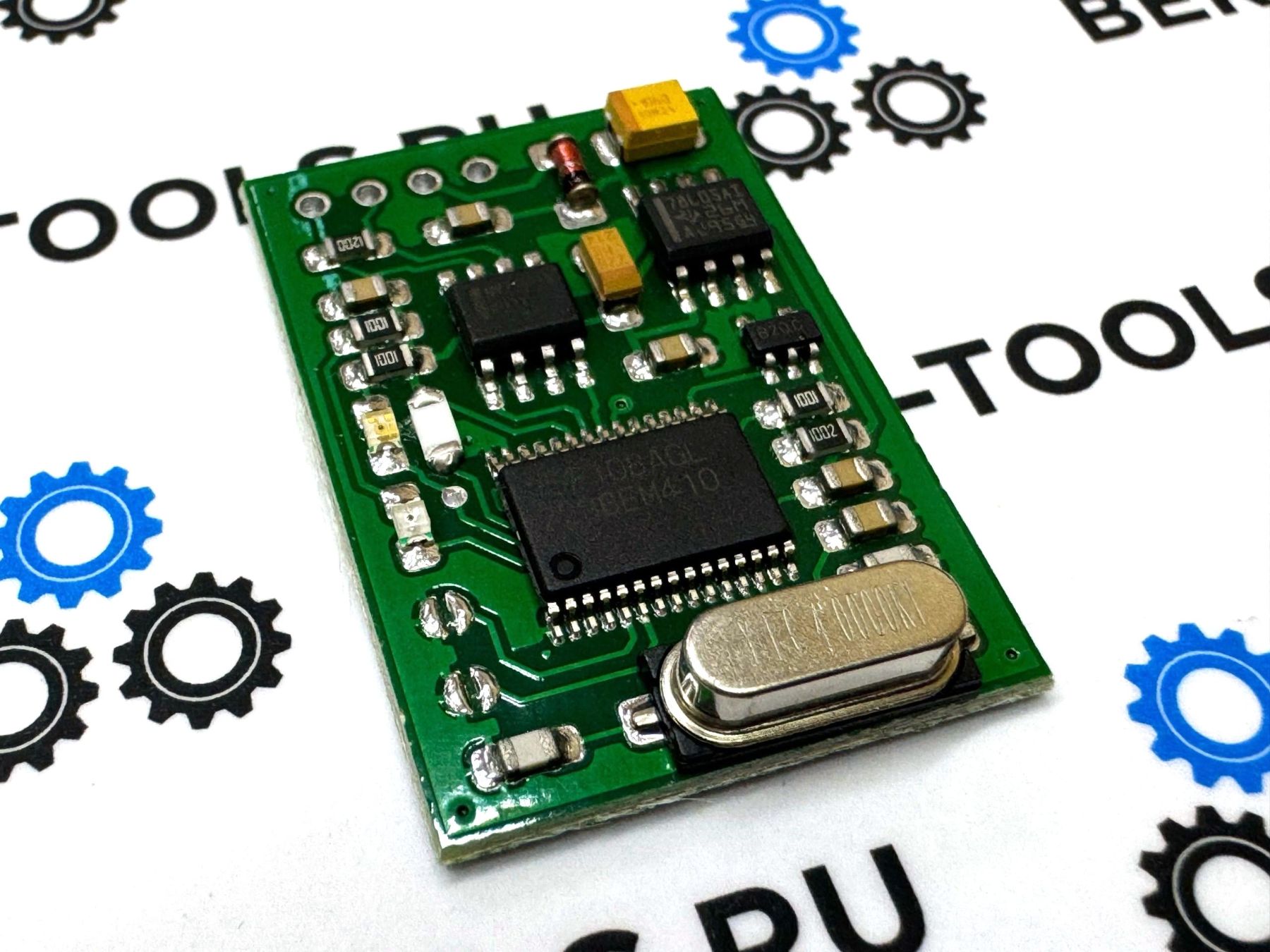

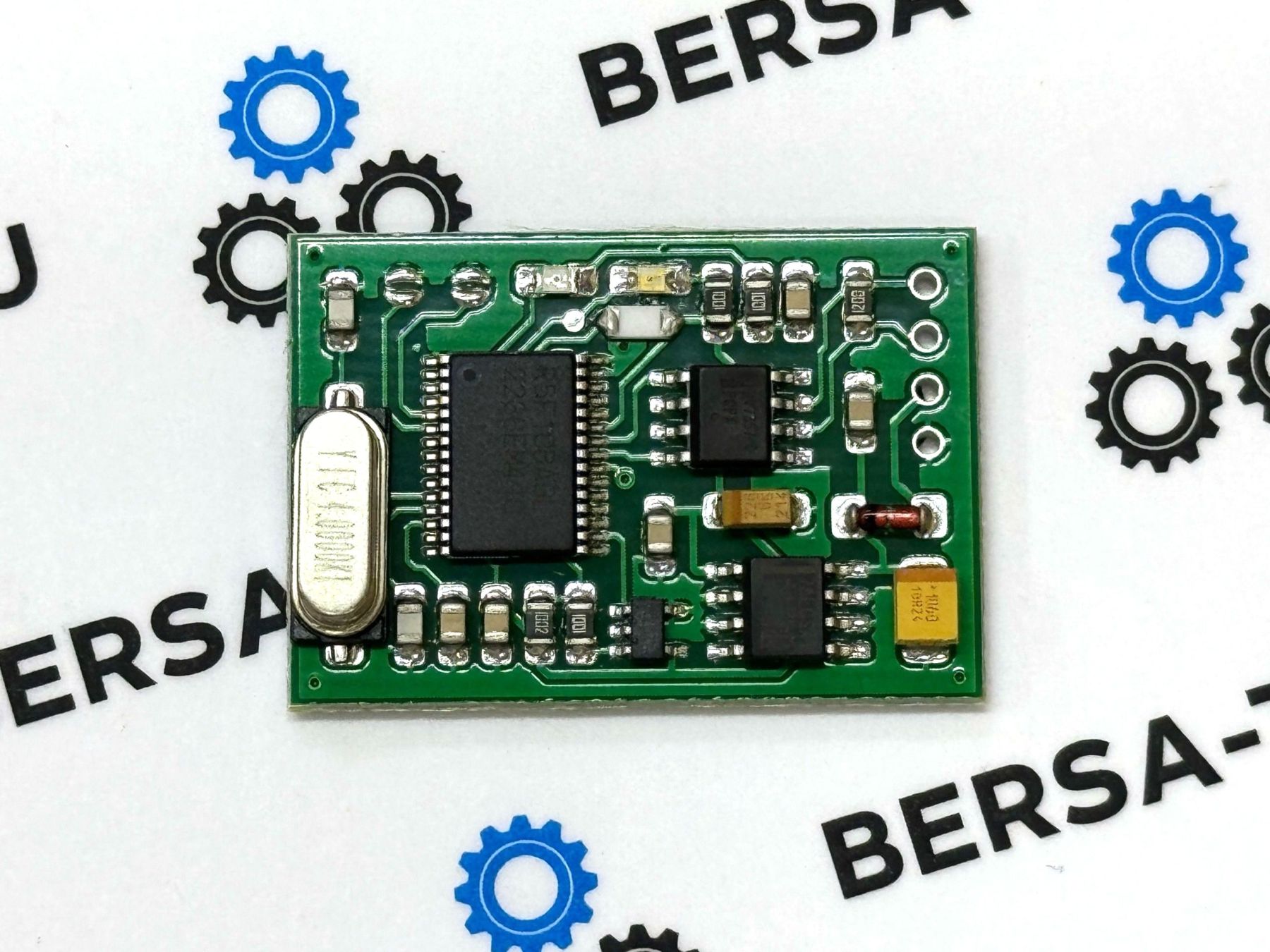

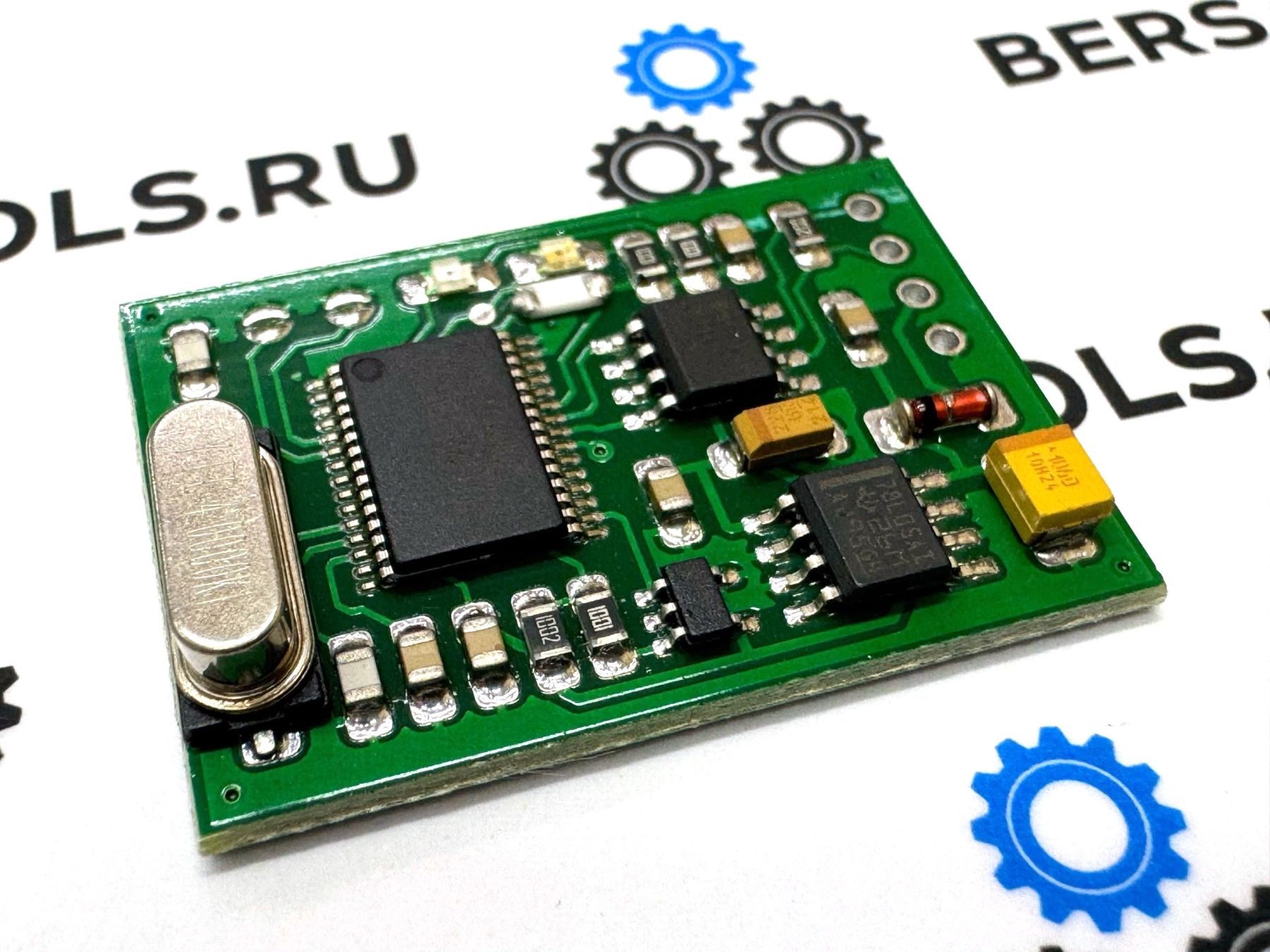

На плате эмулятора:

• оба открыты: режим CFG,
• любой или оба закорочены: обычный рабочий режим.

Светодиоды:

• КРАСНЫЙ: эбу не авторизован
• ЗЕЛЕНЫЙ: эбу авторизован.

Конфигурация:
• Оба JMP на плате эмулятора должны быть открыты для включения режима настройки и обновления СИНХРОНИЗАЦИИ,
• запустите программное обеспечение configurator (такое же, как в системах FORD Type-1), введите SYNC, нажмите “Продолжить”. На экране вы увидите 2 сообщения CAN. Если MBcan уже подключен, сообщения
немедленно передаются в CAN. В случае успешной синхронизации поле становится зеленым. В противном случае сохраните синхронизацию в эмуляторе, используя любой подходящий CAN-регистратор, отправив эти 2 сообщения со скоростью 500 Кбод, стандартный идентификатор.
Проверьте ответ - должен быть получен 7FF (8) с фактически сохраненной синхронизацией – он должен совпадать, как КРАСНЫЙ, так и ЗЕЛЕНЫЕ светодиоды на плате эмулятора должны гореть в течение 1 секунды.
• Обратите внимание, что синхронизация в eeprom / d-flash ECU выполняется в обратном порядке.
Установка:

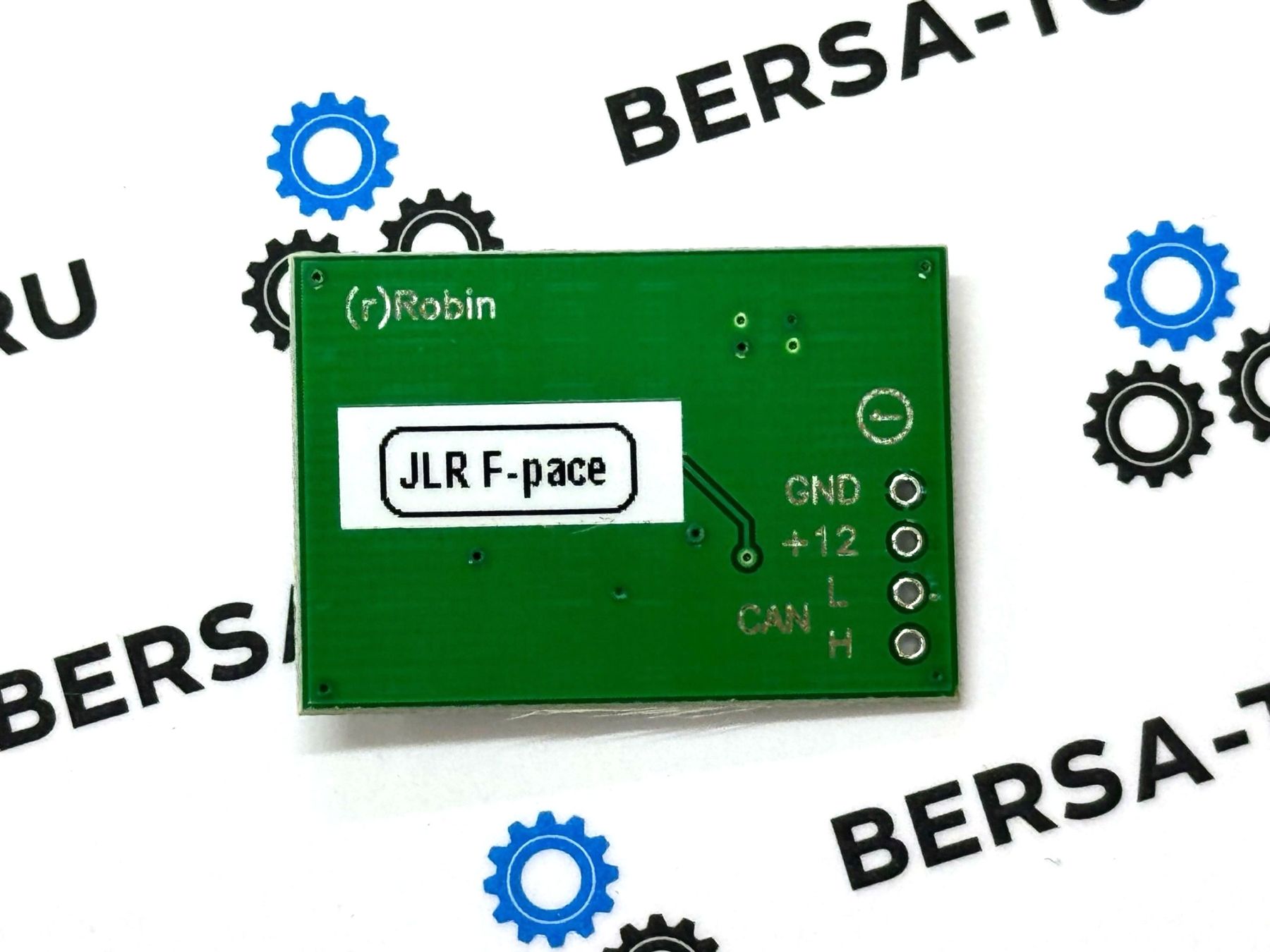

• Необходимо подключить четыре провода: CAN-Hi, CAN-Lo, GND (заземление), +IGN (клемма ”15”). Вы можете установить эмулятор в любом месте рядом с сетью HS-CAN и необходимыми проводами питания - внутри ECU, рядом с разъемом OBD и т.д.
• Если двигатель авторизован и автомобиль заводится, выключите все и поместите паяные соединения на плате эмулятора, чтобы замкнуть JMP (любое или оба, не важно!) чтобы избежать случайного обновления. Работа выполнена!
Поведение индикатора:
• При включении питания должны коротко мигнуть КРАСНЫЙ и ЗЕЛЕНЫЙ цвета, затем -
• КРАСНЫЙ горит, пока ЭБУ выполняет авторизацию, затем в соответствии с результатом авторизации -
◦ ЗЕЛЕНЫЙ горит в течение 1 секунды – все в порядке, ЭБУ авторизован,
◦ КРАСНЫЙ цвет остается включенным в течение 1 секунды или более – НЕ все в порядке (неверный код синхронизации?).
• Если после включения питания красный и зеленый светодиоды не загораются (кроме мигания при запуске), это означает, что ЭБУ не
обменивается данными, нет запроса к ЭБУ, авторизация не требуется или что-то просто пошло не так.
