Эмулятор Immo Jaguar/Range Rover DISCOVERY-4 (2007-2015)
Артикул:
BT01204

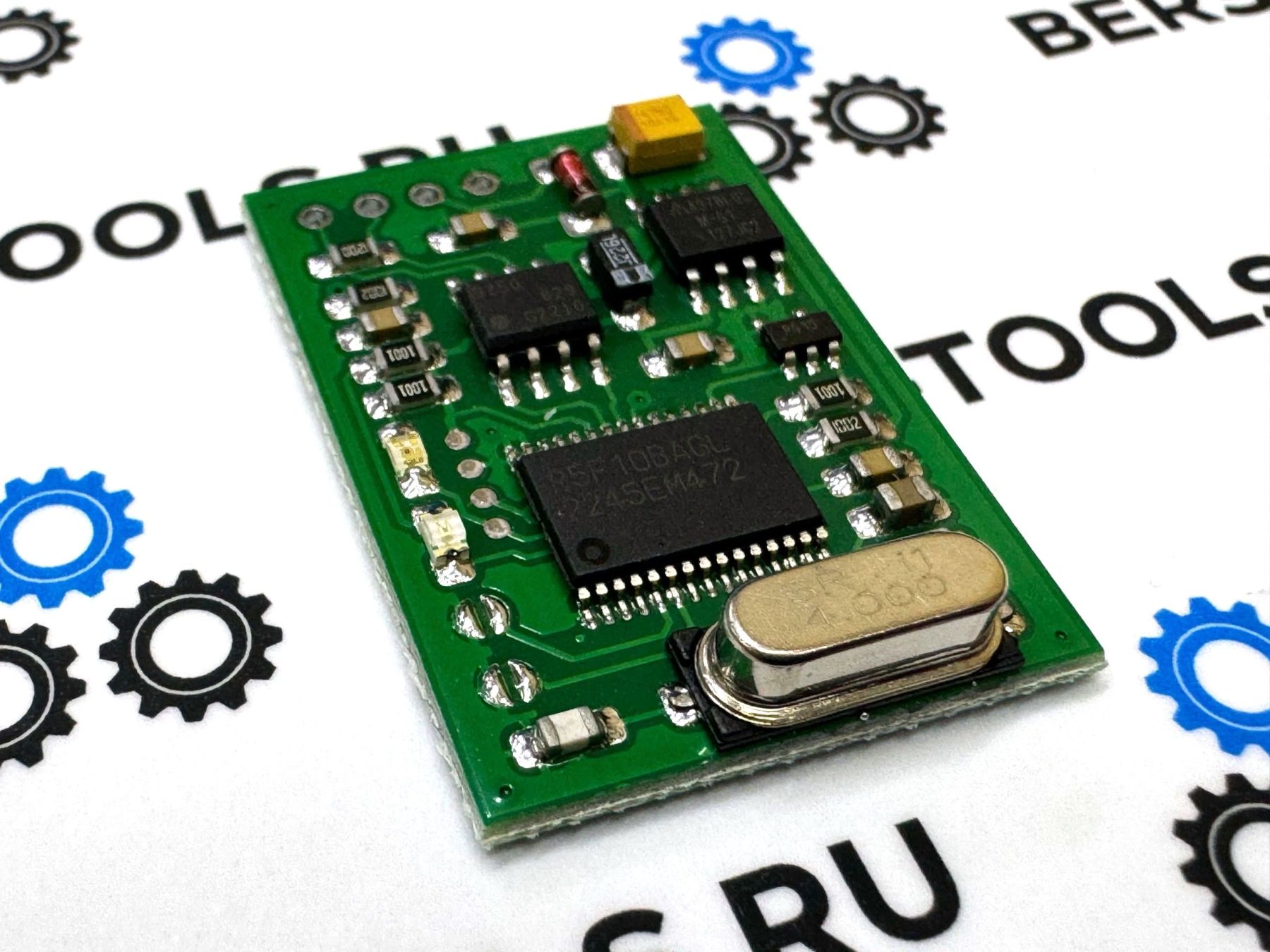

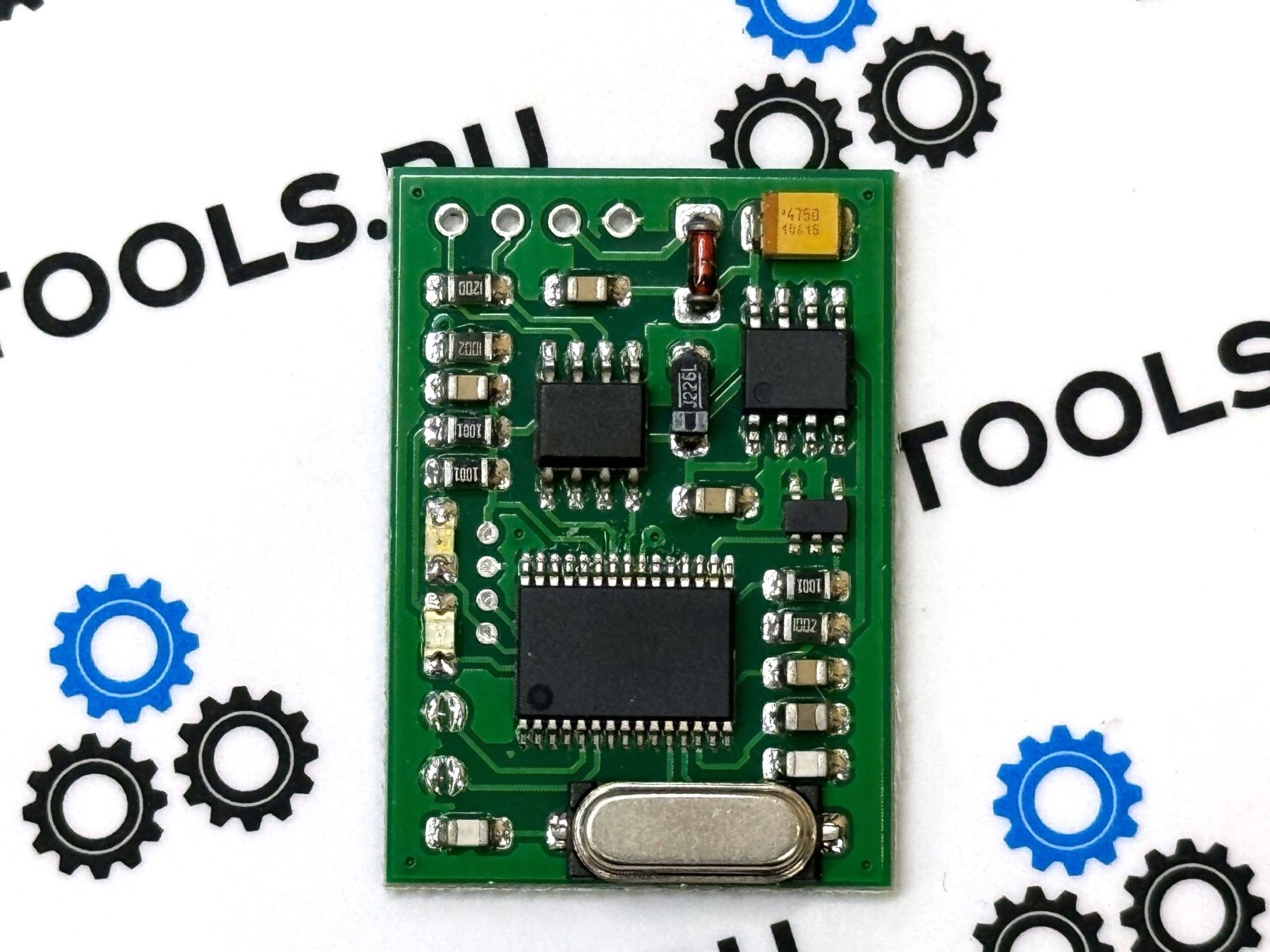

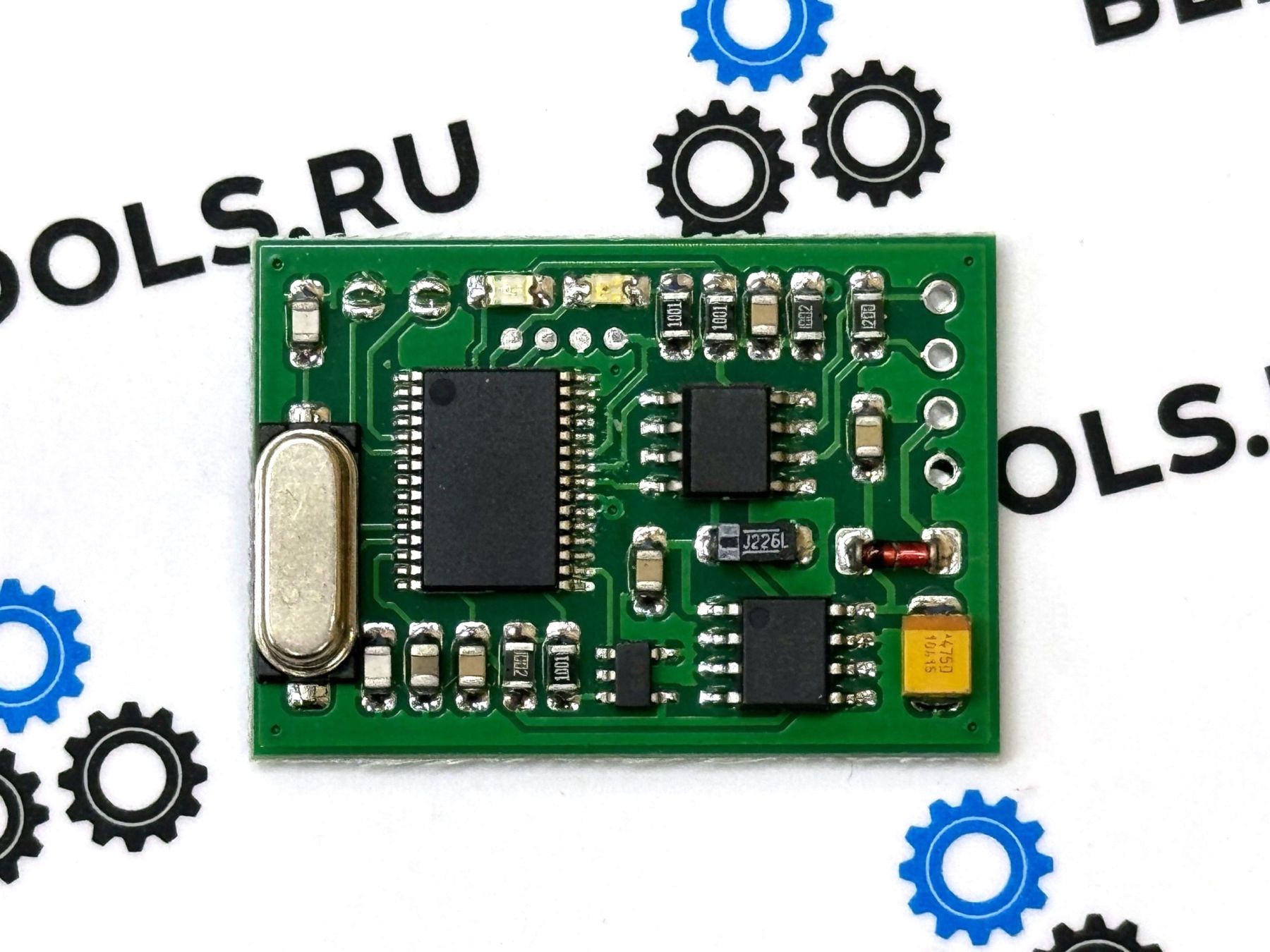

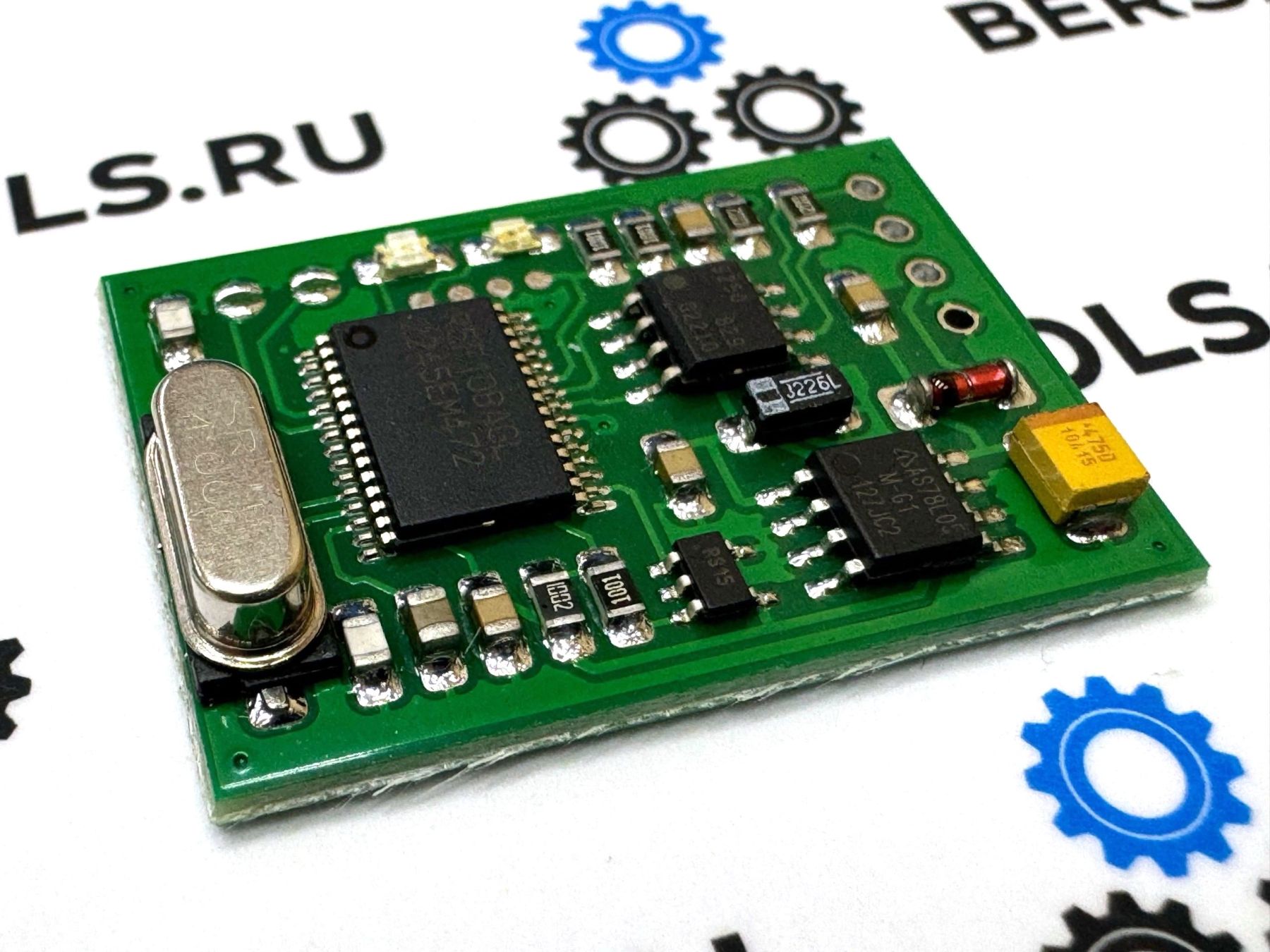

Эмулятор Jaguar/Range Rover DISCOVERY-4 Immo (2007-2015) (CAN bus). Предназначен для авторизации ЭБУ. Эмулятор не подключается к системе Plug&Play, перед использованием необходимо сохранить 8-байтовую синхронизацию.
Применимость:
- Range Rover Discovery 4 (L319) - LR4
- Range Rover Sport (L320 – 2010 up)
- Range Rover (L322: 2010 up, L405 up to 2014)
- Jaguar XF (X250), XJ (X351), XK (X150): 2008 … 2015
JMP1:
- открыто для режима CFG,
- сокращенно для обычного режима (синхронизация заблокирована).
JMP2:
- открыто для всего 2009 года,
- сокращенно для первых лет (2008...2009)
Светодиоды:
- КРАСНЫЙ: ecu не авторизован
- ЗЕЛЕНЫЙ: ecu авторизован.
Конфигурация:
- JMP1 на плате эмулятора должен быть открыт, чтобы разрешить режим настройки и обновления синхронизации, установите JMP2 в соответствии со спецификацией,
- запустите программное обеспечение configurator (такое же, как в системах FORD Type-1), введите SYNC, нажмите “Продолжить”. На экране вы увидите 2 сообщения CAN. Если MBcan уже подключен, сообщения будут немедленно переданы в CAN. В случае успешной синхронизации поле станет зеленым. В противном случае сохраните синхронизацию в эмуляторе, используя любой подходящий CAN-регистратор, отправив эти 2 сообщения со скоростью 500 Кбод, стандартным идентификатором.
Проверьте ответ - должно быть получено значение 7FF (8) с фактически сохраненной синхронизацией – кроме того, оно должно совпадать красный и зеленый светодиоды на плате эмулятора должны гореть в течение 1 секунды. - Обратите внимание, что синхронизация в eeprom / d-flash ECU выполняется в обратном порядке
Установка:

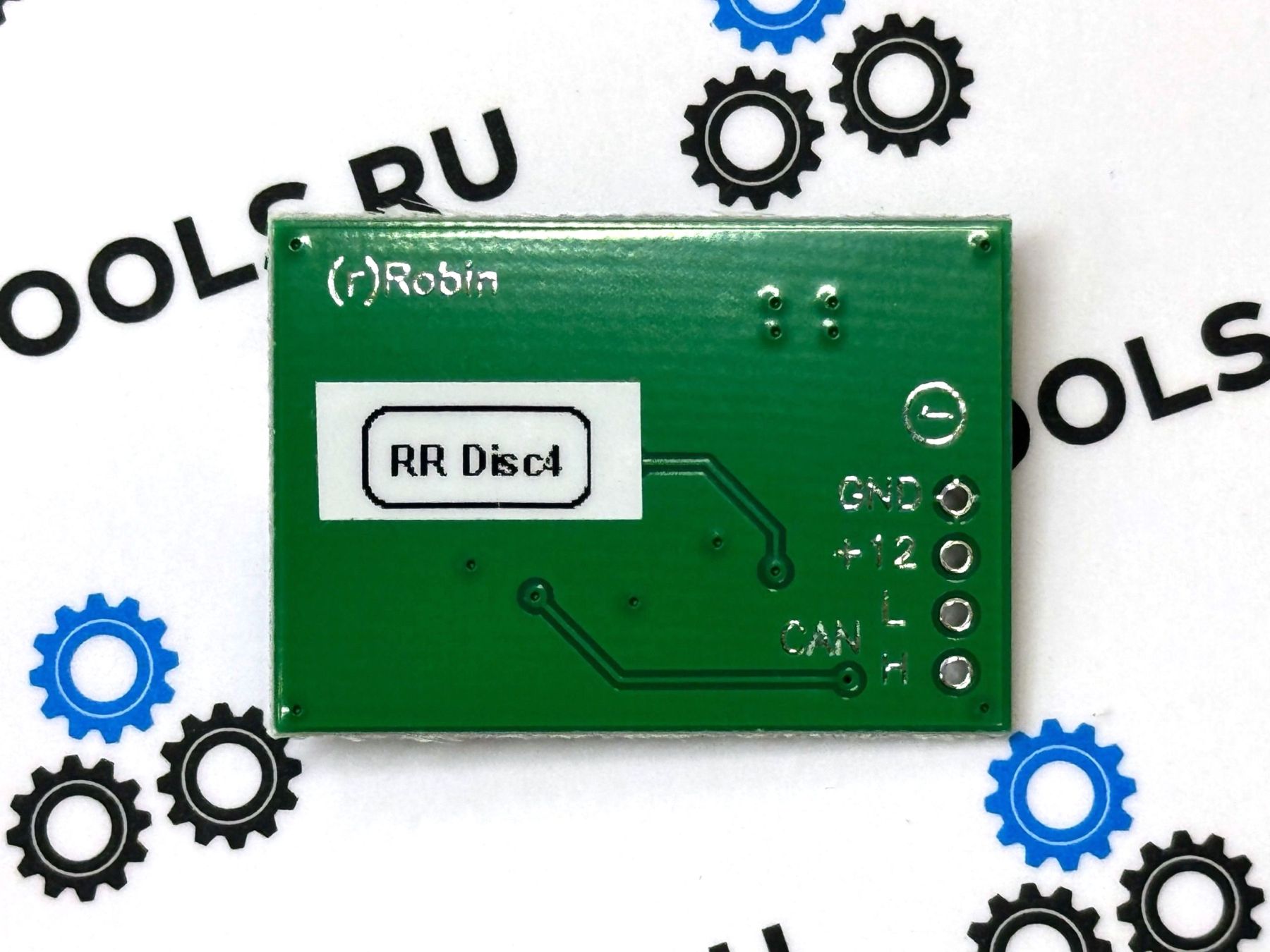

- Необходимо подключить четыре провода: CAN-Hi, CAN-Lo, GND (заземление), +IGN (клемма ”15”). Вы можете установить эмулятор в любом месте рядом с сетью HS-CAN и необходимыми проводами питания - внутри блока управления, рядом с разъемом OBD и т.д.
- Если двигатель авторизован и автомобиль заводится, выключите все и закоротите паяные соединения на плате эмулятора на JMP1, чтобы избежать случайного обновления. Работа выполнена!
Поведение индикатора:
- При включении питания должны кратковременно мигать КРАСНЫЙ и ЗЕЛЕНЫЙ цвета, затем -
- КРАСНЫЙ горит, пока ЭБУ выполняет авторизацию, затем в соответствии с результатом авторизации -
◦ ЗЕЛЕНЫЙ горит в течение 1 секунды – все в порядке, ЭБУ авторизован,
◦ КРАСНЫЙ цвет остается включенным в течение 1 секунды или более – НЕ все в порядке (неверный код синхронизации?). - Если после включения питания красный и зеленый светодиоды не загораются (кроме мигания при запуске), это означает, что ЭБУ не обменивается данными, нет запроса к ЭБУ, авторизация не требуется или что-то просто пошло не так.
-
Страна производитель:Латвия
