Эмулятор Immo Range Rover DISCOVERY-3

Range Rover Discovery 3 (L319) - LR3,

Range Rover Sport (L320)

MY: 2004 – 2009 (2010)

оба открыты: режим CFG,

любой или оба закорочены: обычный рабочий режим.

КРАСНЫЙ: эбу не авторизован

ЗЕЛЕНЫЙ: эбу авторизован.

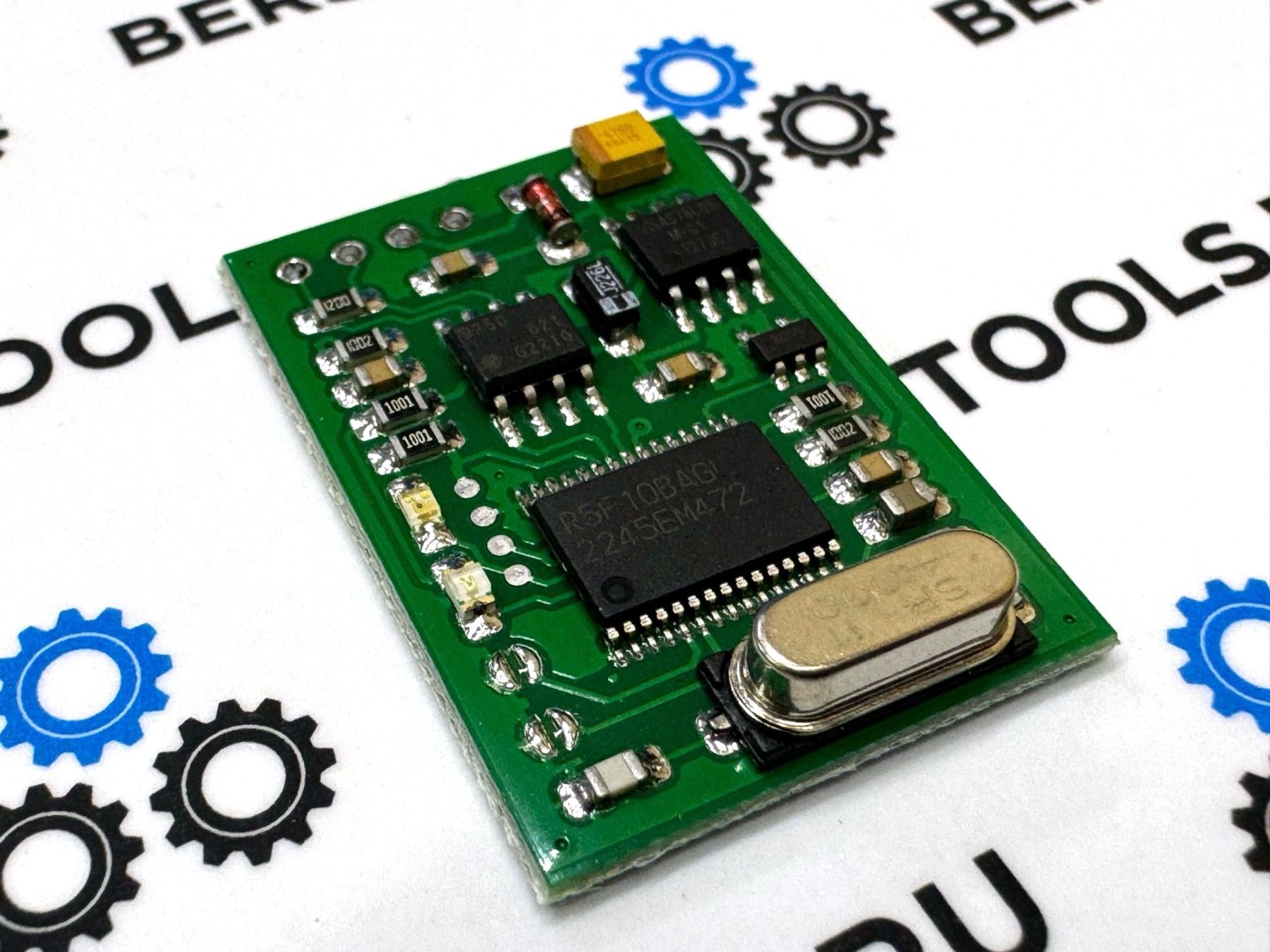

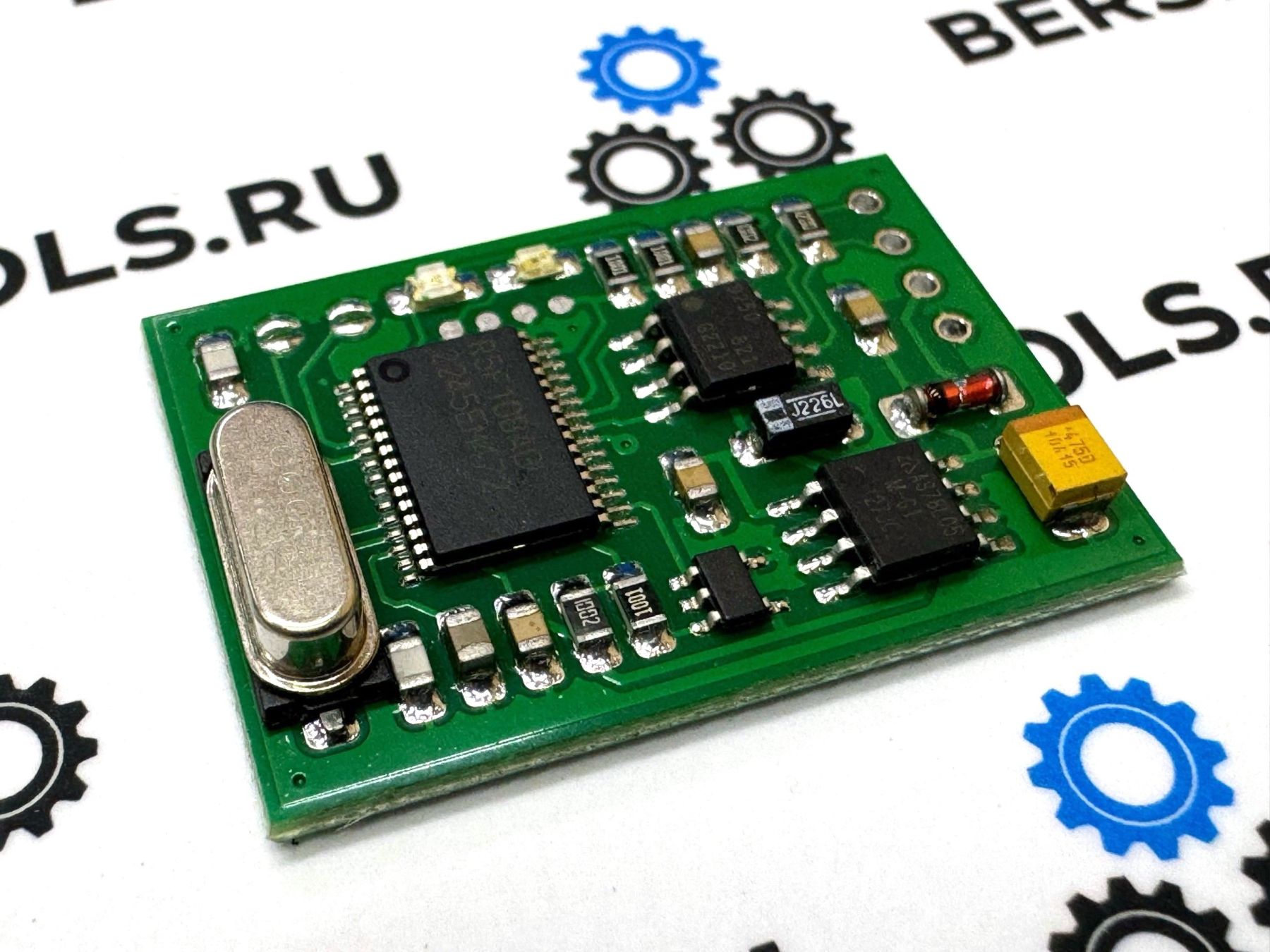

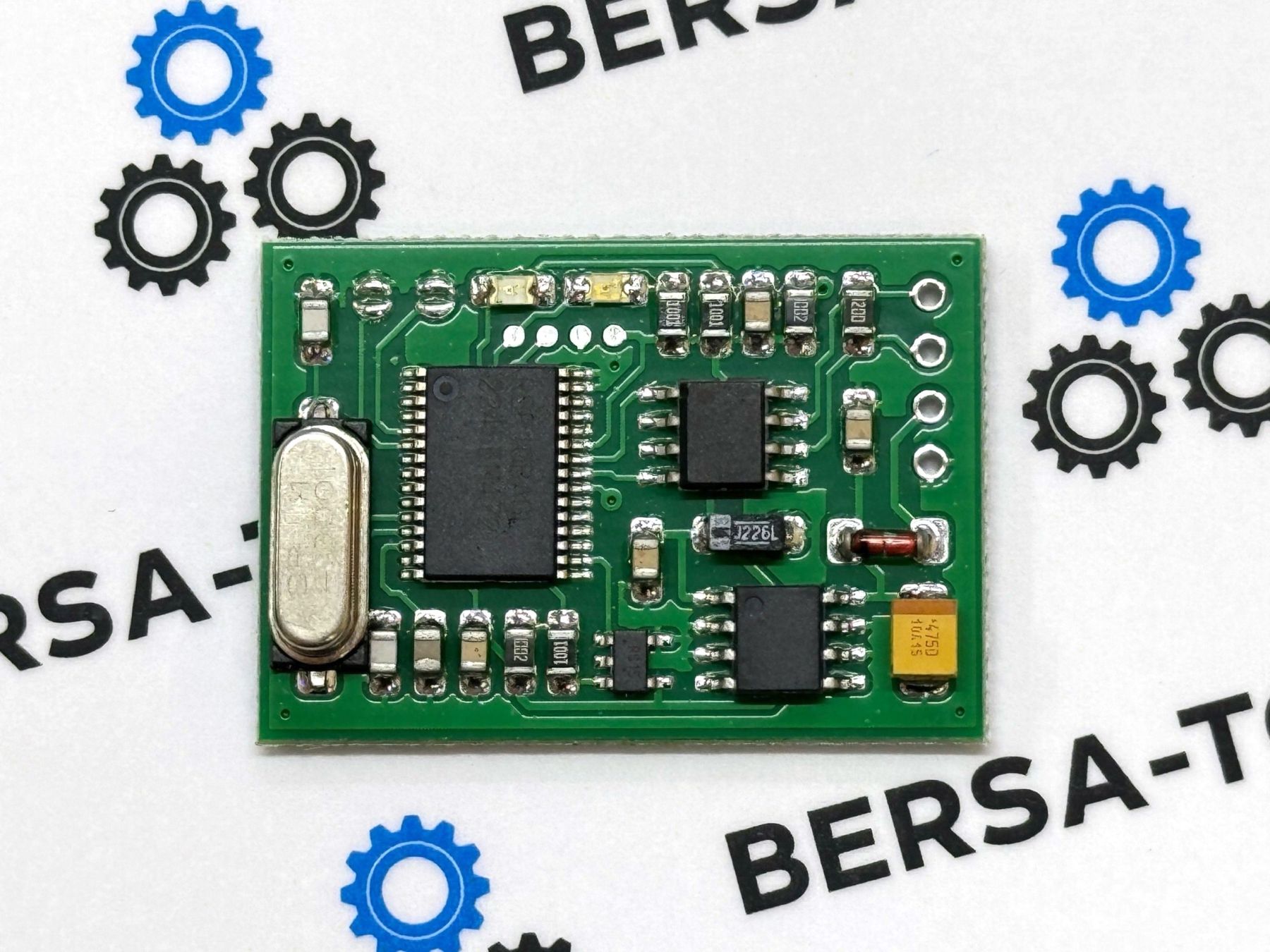

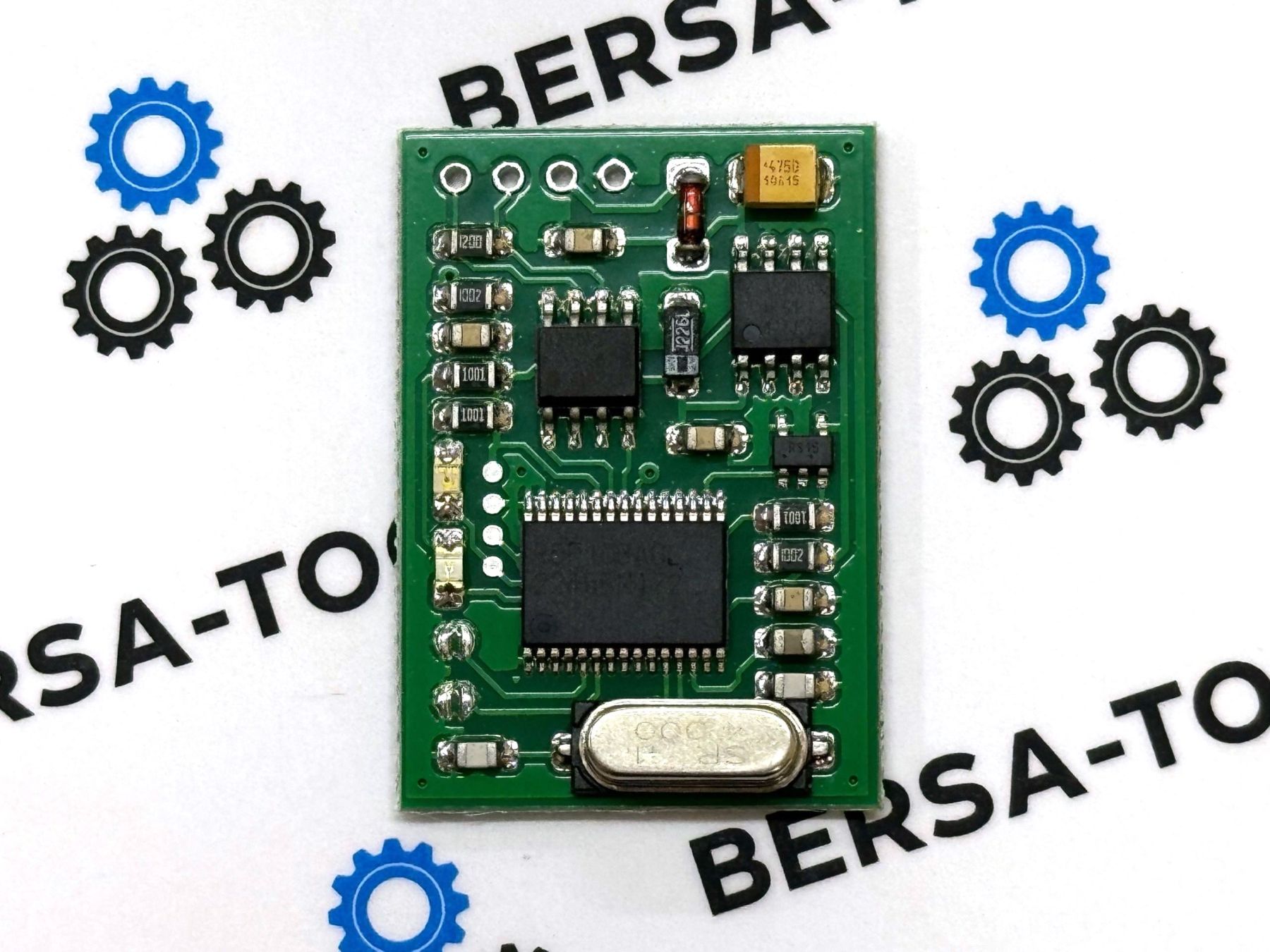

Оба JMP на плате эмулятора должны быть открыты для включения режима настройки и обновления синхронизации

Запустите программное обеспечение configurator (такое же, как в системах FORD Type-1), введите SYNC, нажмите

“Продолжить”. На экране вы увидите 2 сообщения CAN. Если MBcan уже подключен, сообщения немедленно передаются в CAN. В случае успешной синхронизации поле становится зеленым. В противном случае сохраните синхронизацию в эмуляторе, используя любой подходящий CAN-регистратор, отправив эти 2 сообщения со скоростью 500 Кбод, стандартный идентификатор.

Проверьте ответ: должен быть получен 7FF (8) с фактически сохраненной синхронизацией - должен совпадать, кроме того, красный индикатор на плате эмулятора должен быстро мигнуть.

Как определить местоположение синхронизации в EEPROM ECU: обычно он находится между двумя отметками 0x01.

Например, внутри SID204 ECU SYNC обычно находится на отметке 0x027, в обратном порядке

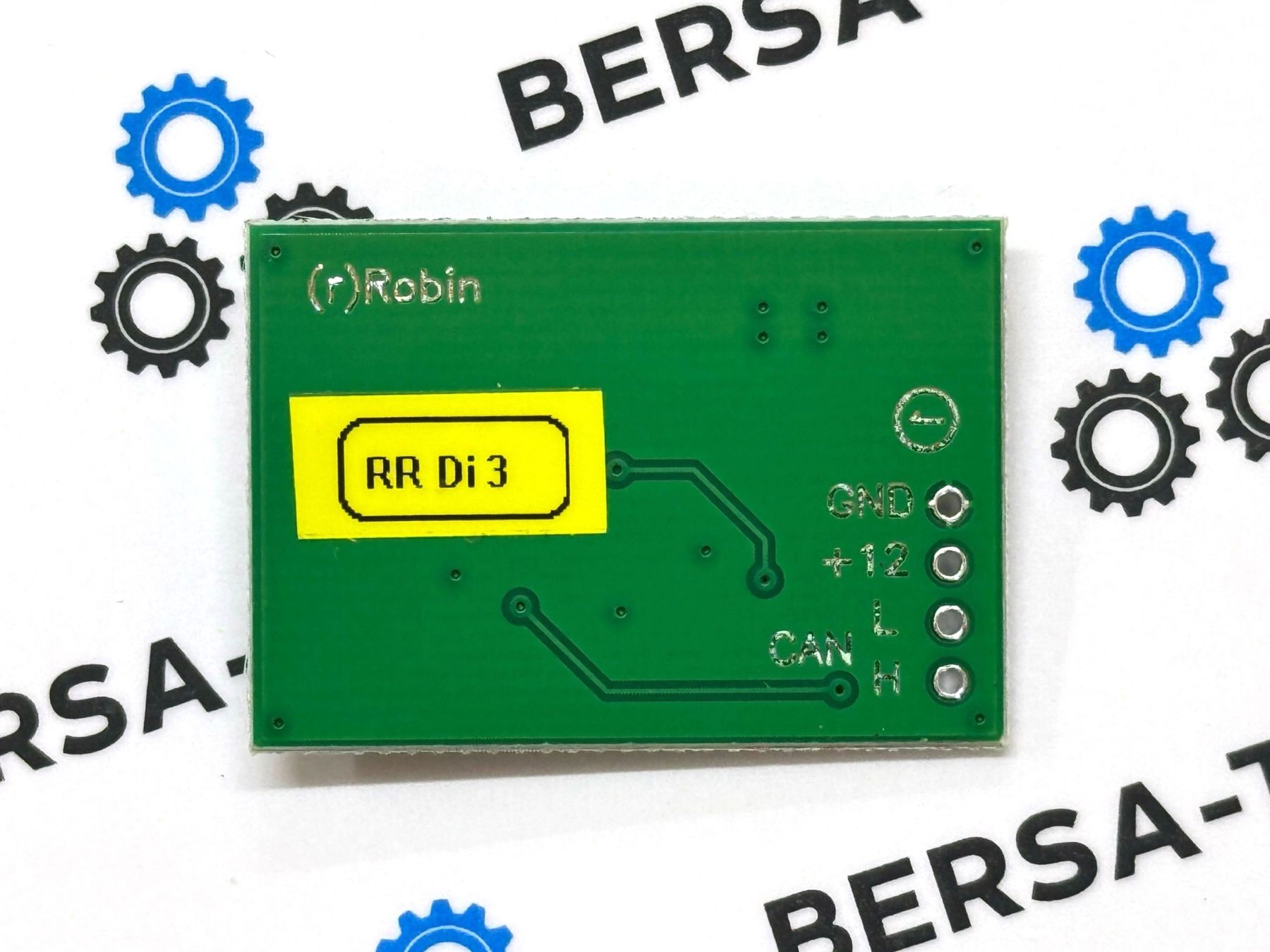

Необходимо подсоединить четыре провода: CAN-Hi, CAN-Lo, GND (заземление), +IGN (клемма ”15”). Вы можете установить эмулятор в любом месте рядом с сетью HS-CAN и необходимыми проводами питания - внутри блока управления, рядом с разъемом OBD и т.д.

Если двигатель авторизован и автомобиль заводится, выключите все и поместите паяные соединения на эмулятор, отключите JMP на плате (любой из них или оба, не важно!) чтобы избежать случайного обновления. Работа выполнена!
