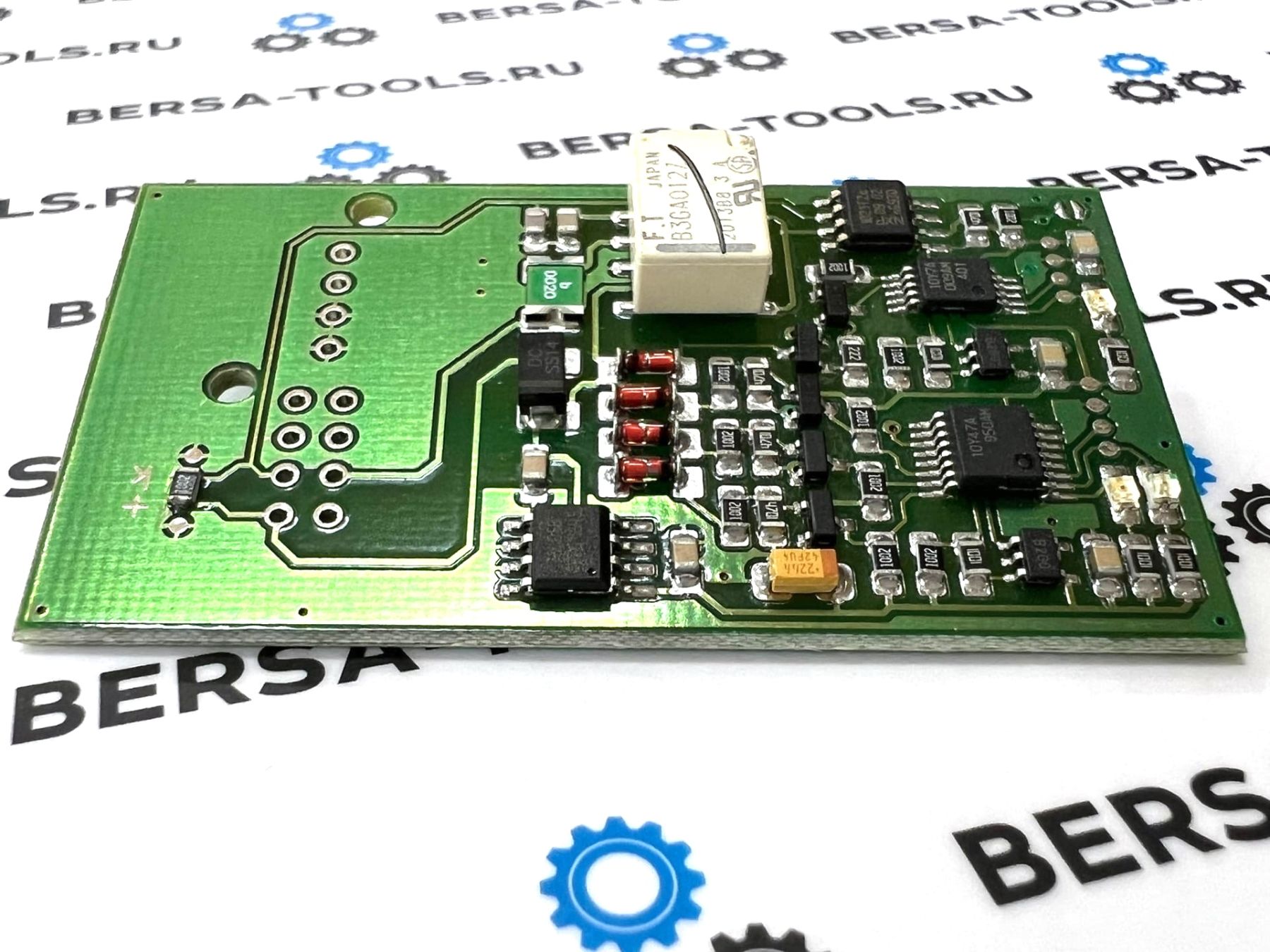

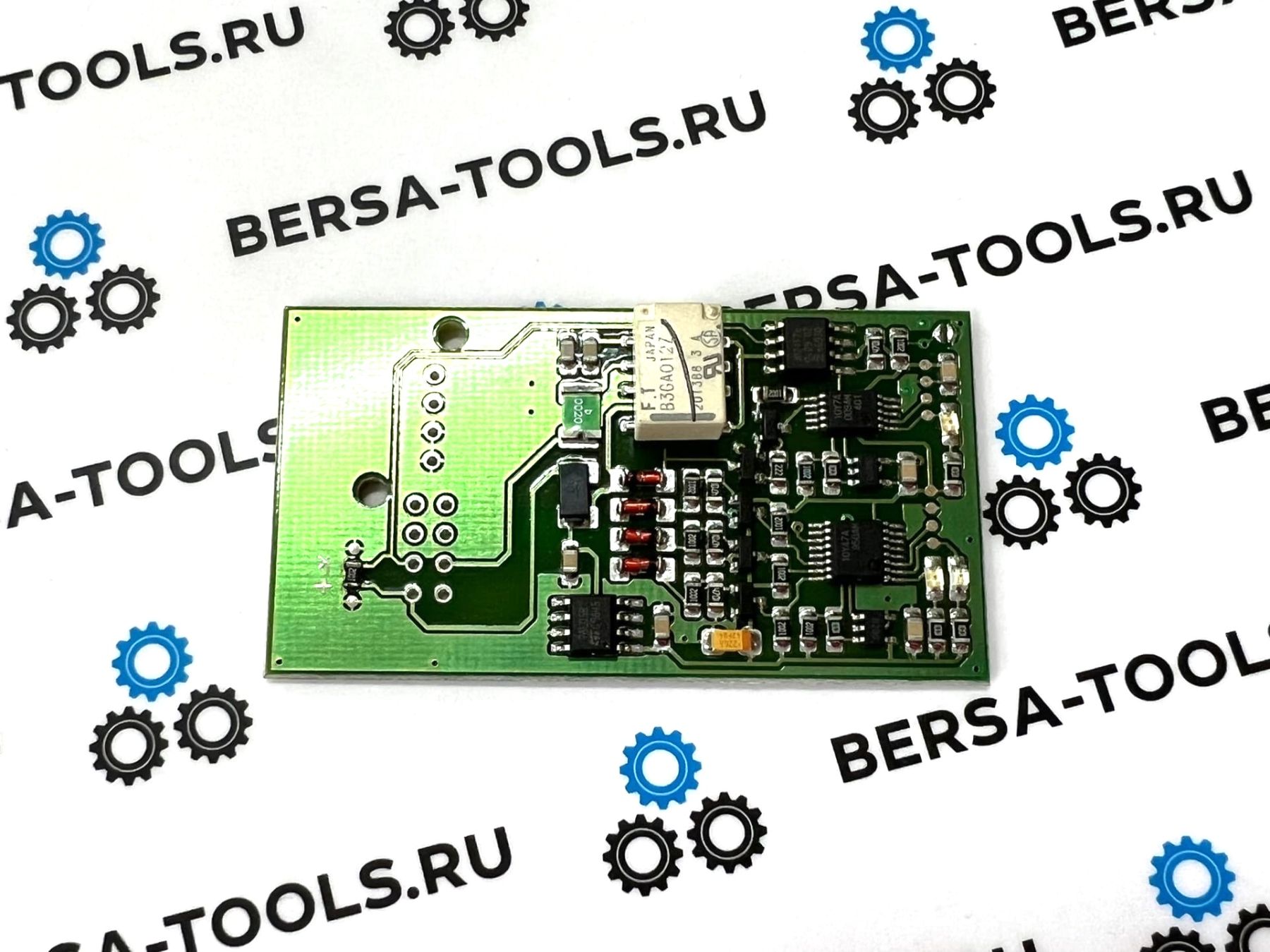

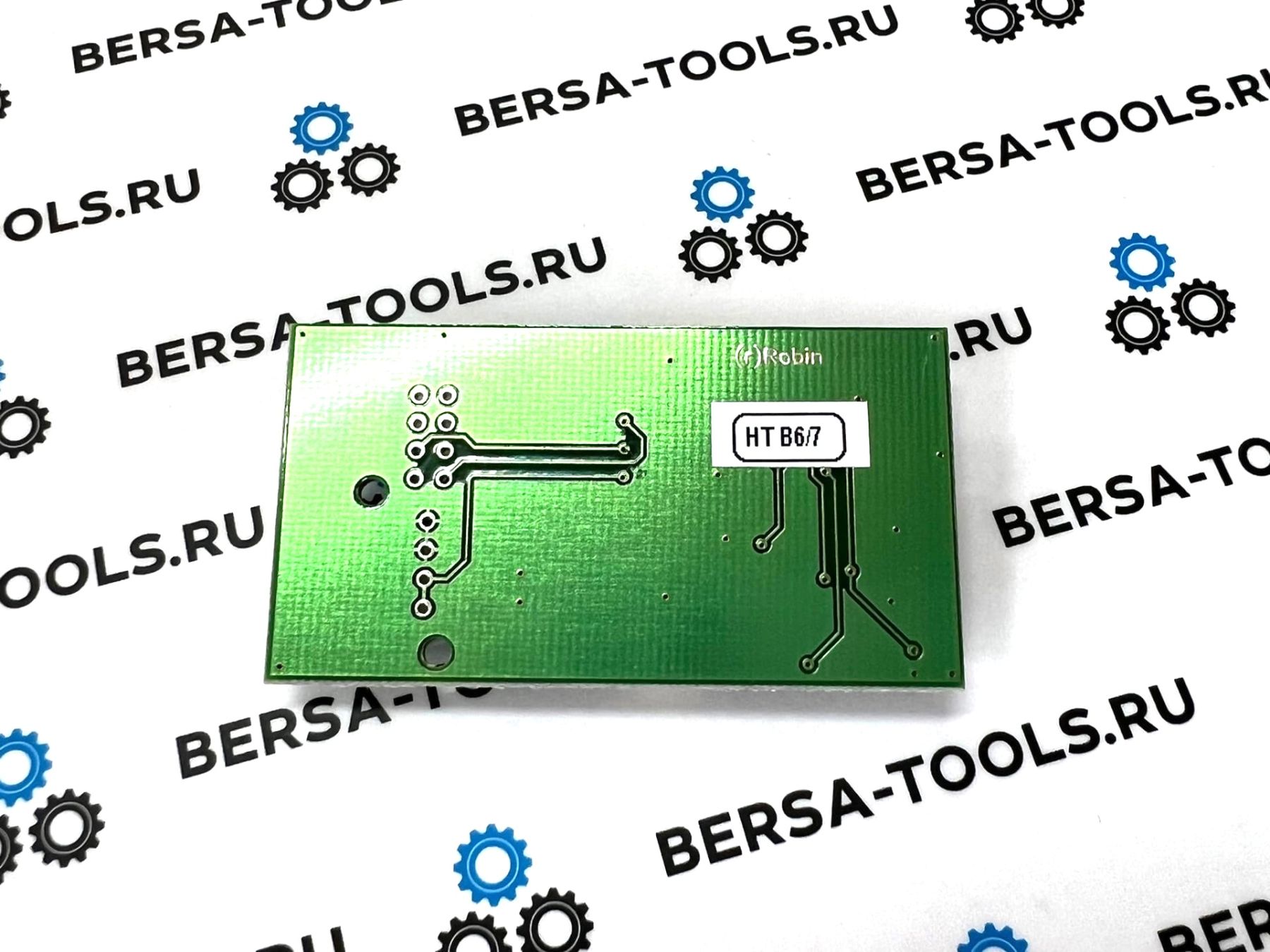

Эмулятор замка рулевой колонки VW Passat B6/B7 ESCL - HITAG, v2

Эмулятор электронного замка рулевой колонки ESL для VW Passat B6/B7 (2005...2016), ключи Hitag-2 (без ключа).
Обновленная версия.

Не "подключи и играй", требуется программирование.

Использование:

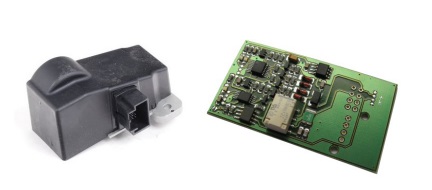

Автомобили VW Passat, охват с 2005 года и до 2015 года. Эмулирует электронный модуль блокировки рулевого управления, который включает в себя сам модуль блокировки рулевого управления и считыватель ключей (базовая станция) для ключей Hitag-2 (бесключевая версия). Эмулятор заменяет и то, и другое. Необходимо сохранить IMMODATA, ESL_ID, KEY_ID и KEY_P3 перед использованием.
Побочный эффект – автомобиль можно запустить вообще без действительного ключа транспондера, нажав кнопку START/STOP. При первой попытке запуска после повторного подключения аккумулятора может потребоваться любая подходящая заглушка для ключей, которая подходит к гнезду для ключей.

Конфигурация:

• Включите эмулятор от источника питания 12 В, подключите адаптер K-line, запустите программное обеспечение конфигуратора.
• JMP должен быть ОТКРЫТ для настройки,
• IMMODATA, ИДЕНТИФИКАТОР КЛЮЧА и KEY_P3 вы можете извлечь из дампа eeprom модуля CCM с помощью стороннего
  программного обеспечения. Обратите внимание, что некоторые онлайн-сервисы могут отображать ESL MAC в обратном порядке (swap).
• ESL_ID вы можете прочитать из соответствующего оригинального ESL (сломанного, который вы собираетесь заменить) с помощью адаптера K-line
  и утилиты чтения ESLID, используйте ту же схему подключения, что и для эмулятора ESL.
• Сохраните данные IMMODATA и любой зарегистрированный ИДЕНТИФИКАТОР КЛЮЧА / P3 в эмуляторе. Все три светодиода должны загореться, а затем
  ВЫКЛЮЧЕН не одновременно, сначала статус ESL, затем КЛАВИША auth (обратите внимание!).
• Поместите паяное соединение на короткий JMP. Теперь эмулятор готов к установке на автомобиль.

Установка:
Используйте стандартные штыревые наконечники с шагом 2,54 мм или припаивайте провода напрямую.

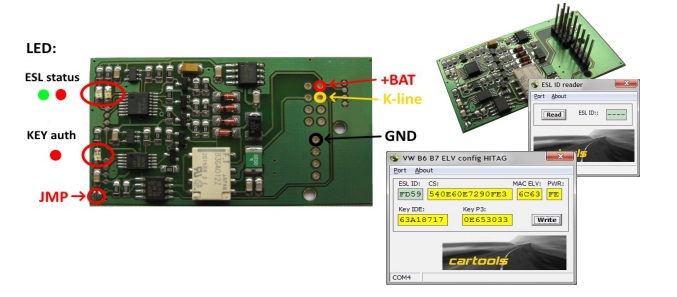

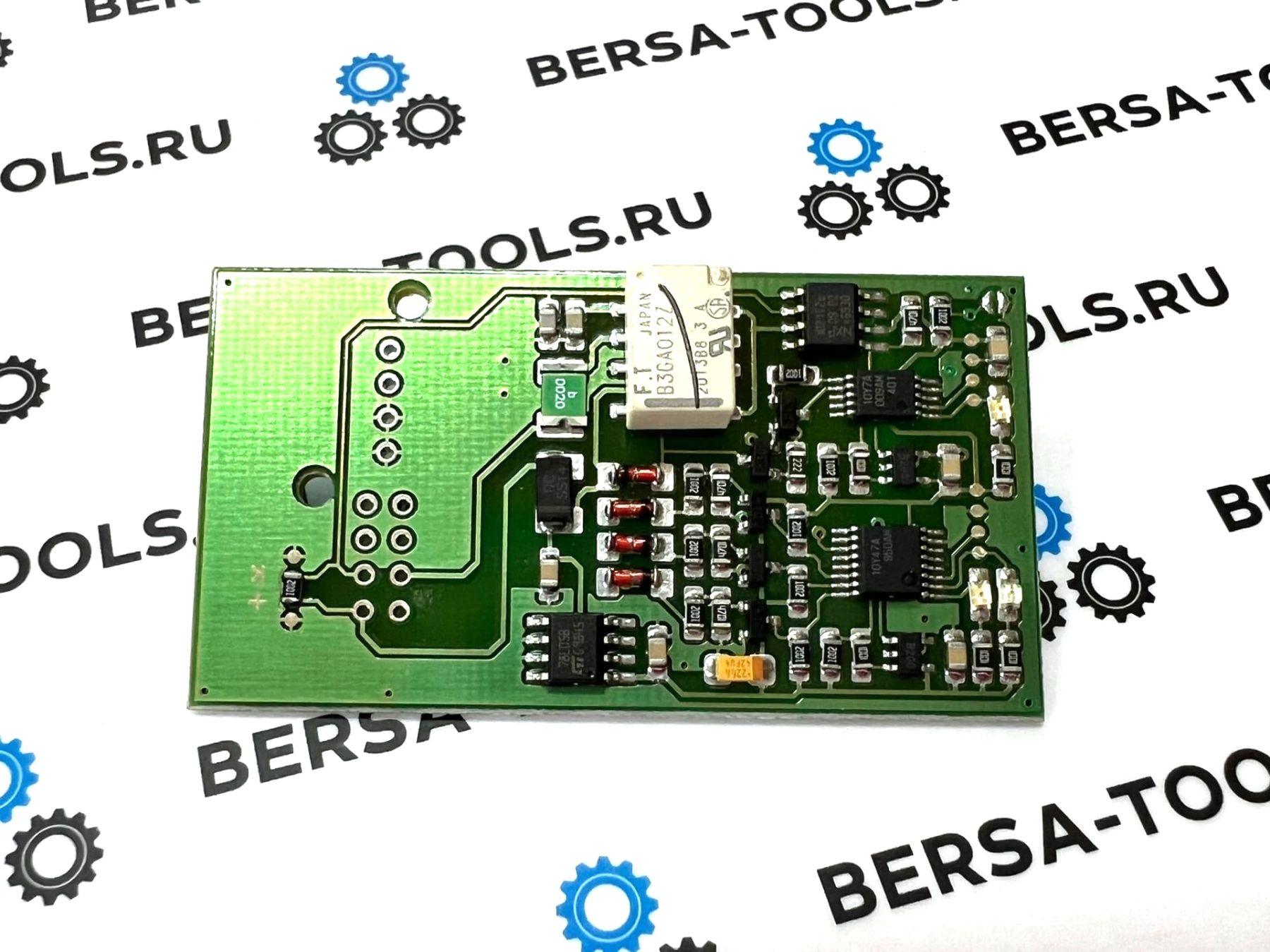

Светодиоды на плате эмулятора:

• Статус ESL: - два светодиода: ЗЕЛЕНЫЙ: ESL разблокирован, КРАСНЫЙ: ESL заблокирован. Светодиоды гаснут после 1 секунды бездействия на
  Сеть LIN. В противном случае отображается статус ESL.
• Авторизация КЛЮЧА: - один КРАСНЫЙ светодиод загорается, когда происходит авторизация ключа. Обычно происходит одно долгое моргание
  (1 секунда), если все в порядке, или 4 коротких мигания, если ключевые данные не совпадают.

Видеообзор:
