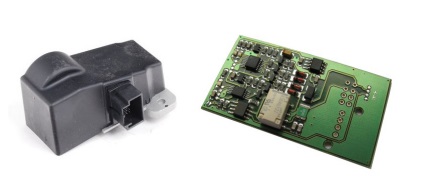

Эмулятор замка рулевой колонки VW Passat B6/B7 ESCL - MEGAMOS, v2

Эмулятор электронного замка рулевой колонки (ESCL) для VW Passat B6 / B7 (2005-2016), ключи Megamos. Обновленная версия.

НЕ "Plug & play", требуется программирование.

Использование:
Автомобили VW Passat, охват с 2005 года и до 2015 года. Эмулирует электронный модуль блокировки рулевого управления, который включает в себя сам модуль блокировки рулевого управления и считыватель ключей (базовая станция) для ключей Megamos-48. Эмулятор заменяет и то, и другое.
Необходимо сохранить IMMODATA, ESL_ID и KEY_ID перед использованием.
Побочный эффект – автомобиль можно завести без действительного ключа-транспондера, используя любой подходящий брелок, который просто вставляется в гнездо для ключа.

Конфигурация:

• Включите эмулятор от источника питания 12 В, подключите адаптер K-line, запустите программное обеспечение конфигуратора.

• JMP должен быть ОТКРЫТ для настройки.

• ДАННЫЕ IMMODATA и идентификатор КЛЮЧА, которые Вы можете извлечь из дампа eeprom модуля CCM, используя сторонние дешифраторы.
  Обратите внимание, что некоторые онлайн-сервисы могут отображать ESL MAC в обратном порядке (swap).

• ESL_ID Вы можете прочитать из соответствующего оригинального ESL (сломанного, который Вы собираетесь заменить) с помощью адаптера K-line и утилиты чтения ESLID, используйте ту же схему подключения, что и для эмулятора ESL.

• Сохраняйте данные IMMODATA и любой зарегистрированный идентификатор КЛЮЧА в эмуляторе. Все три светодиода должны включаться, а затем гаснуть не одновременно, сначала состояние ESL, затем КЛАВИША auth (обратите внимание!).

• Поместите паяное соединение на короткий JMP. Теперь эмулятор готов к установке на автомобиль.

Установка:
Используйте стандартные штыревые наконечники с шагом 2,54 мм или припаивайте провода напрямую.

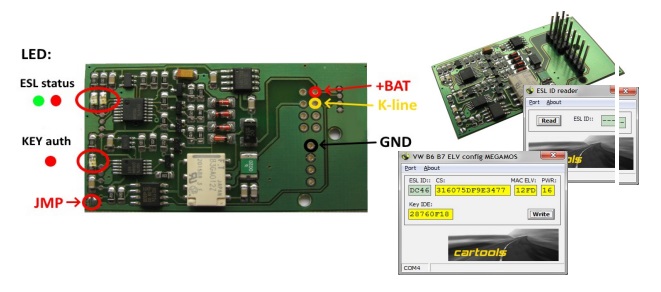

Светодиоды на плате эмулятора:

• Статус ESL: - два светодиода: ЗЕЛЕНЫЙ: ESL разблокирован, КРАСНЫЙ: ESL заблокирован. Светодиоды гаснут после 1 секунды бездействия на
  Сеть LIN. В противном случае отображается статус ESL.

• Авторизация КЛЮЧА: - один КРАСНЫЙ светодиод загорается, когда происходит авторизация ключа. Обычно происходит одно долгое моргание
  (1 секунда), если все в порядке, или 4 коротких мигания, если ключевые данные не совпадают.
