Инструкция по ремонту сервопривода раздаточной коробки BMW ATC 300 E60xi, E90Xi

Категории

Многие владельцы полноприводных BMW сталкиваются с проблемой отключения полного привода - при этом на приборной панели загораются знаки антибукса (4х4), иногда ABS. Машина становится заднеприводной. Причиной чаще всего является неисправность сервопривода раздаточной коробки БМВ ATC300. В данной статье мы расскажем о том, как произвести ремонт данного сервопривода.

Одни из частых ошибок:

  • 005463 VTG: неисправность в механике
  • 005С3 VTG: регулировка аварийного хода выключена. Не задан момент DSC
  • 005F3A DSC: раздаточная коробка: внутренняя неисправность

Основные причины выхода из строя:

  • несвоевременное обслуживание раздаточной коробки (замена масла на оригинальное раз в 30-40 тыс. км.)
  • несвоевременное обслуживание сервопривода раздаточной коробки ATC300 (высыхание, потеря свойств смазки)
  • неправильный размер колес и давление в шинах (правильный размер и давление указаны на таблице в дверном проеме водителя или на двери водителя)
  • неверная калибровка\неисправность датчика положения руля
  • неверная настройка углов наклона колес (развал-схождение)
  • неисправность системы ABS-DSC

В первую очередь необходимо сделать правильную диагностику автомобиля и убедиться, что у Вас проблема именно с раздаточной коробкой BMW ATC 300, а не поврежден датчик ABS или датчик положения руля, например. Не имеет смысла приступать к ремонту сервопривода при неисправной системе ABS-DSC или любой из вышеуказанных причин.

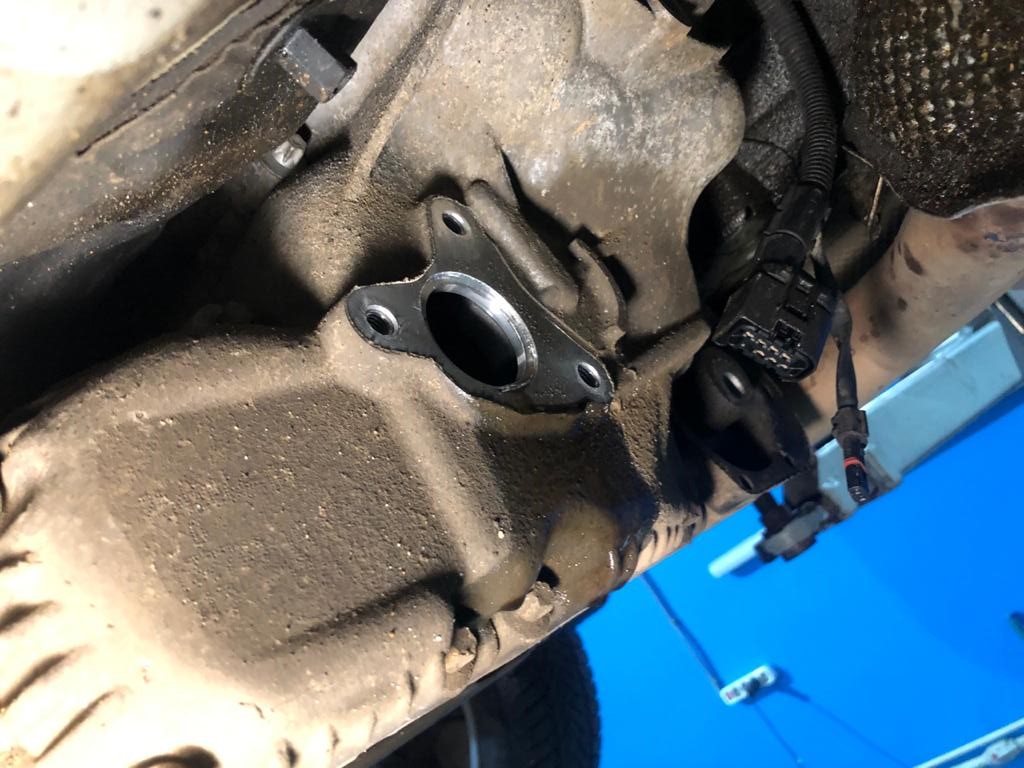

Если диагностика показывает неисправность раздаточной коробки - поднимаем автомобиль и сливаем масло с раздаточной коробки в чистую пустую тару. Если в масле есть стружка, куски железа, пластика, сильный запах гари, масло имеет черный цвет, то дальнейший ремонт сервопривода без дефектовки раздаточной коробки может быть не актуален. Если масло просто темное или чистое, то снимаем сервопривод с автомобиля. Для этого откручиваем опору раздатки от кузова, снимаем ее. Снимаем сервопривод - 3 болта, отцепляем разъёмы

Снятие серводвигателя раздатки ATC300

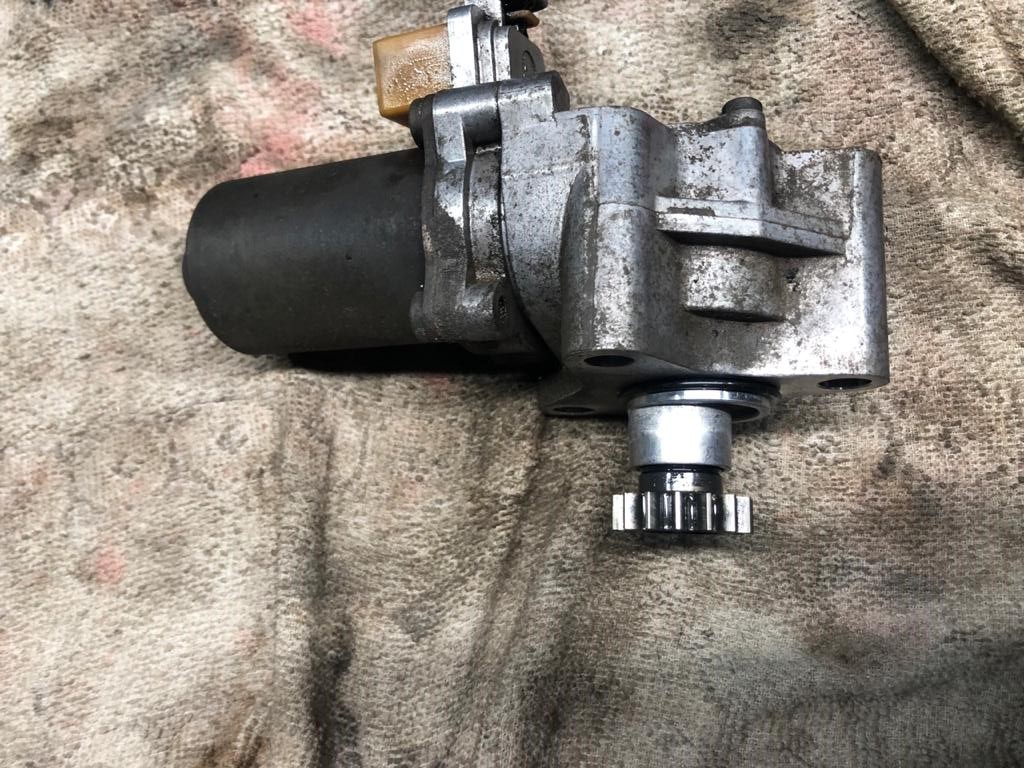

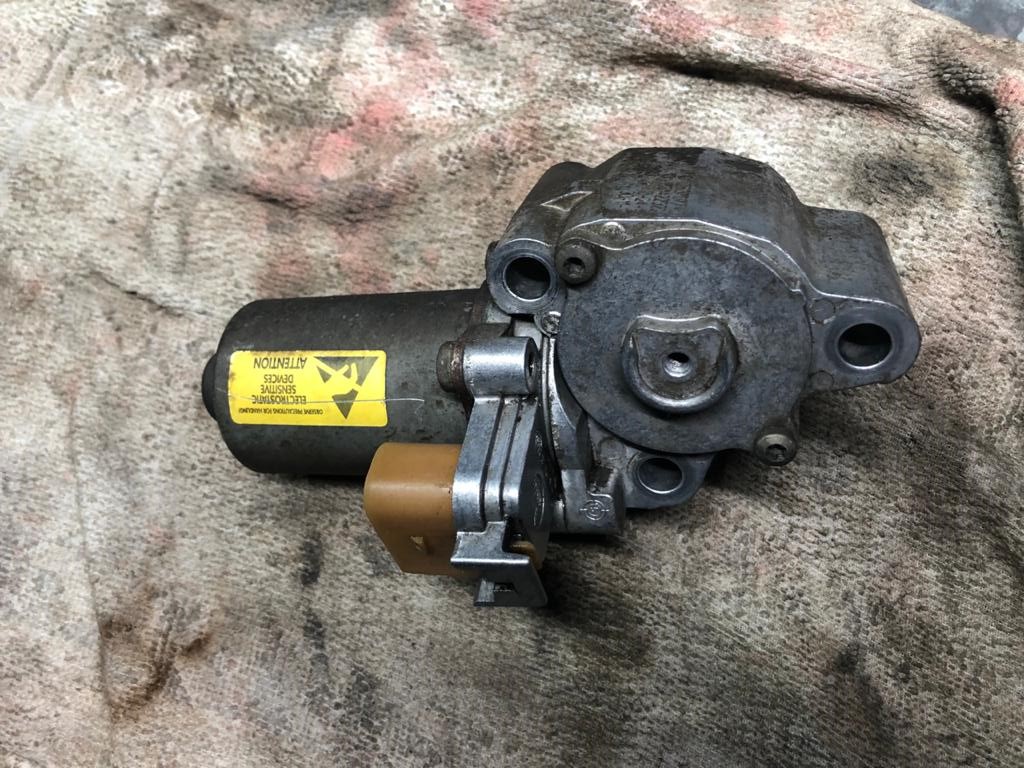

Итак сервопривод у нас в руках - отмываем его и начинаем разборку.

Серводвигатель ATC300, сервопривод ATC300, ремонт ATC300

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

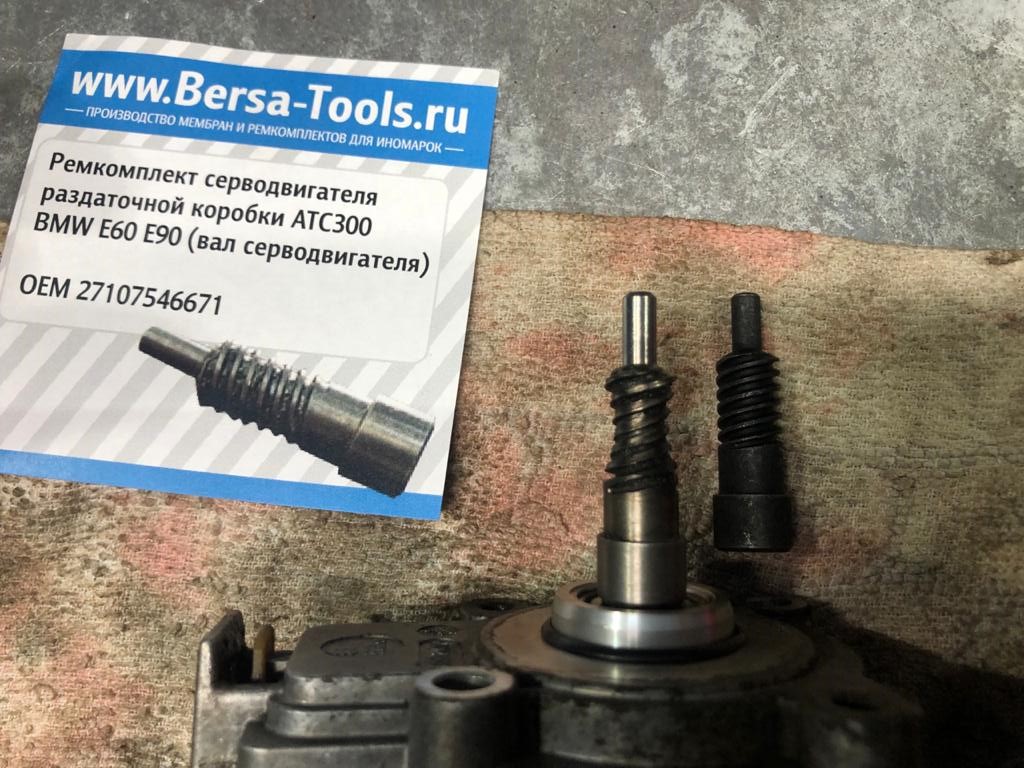

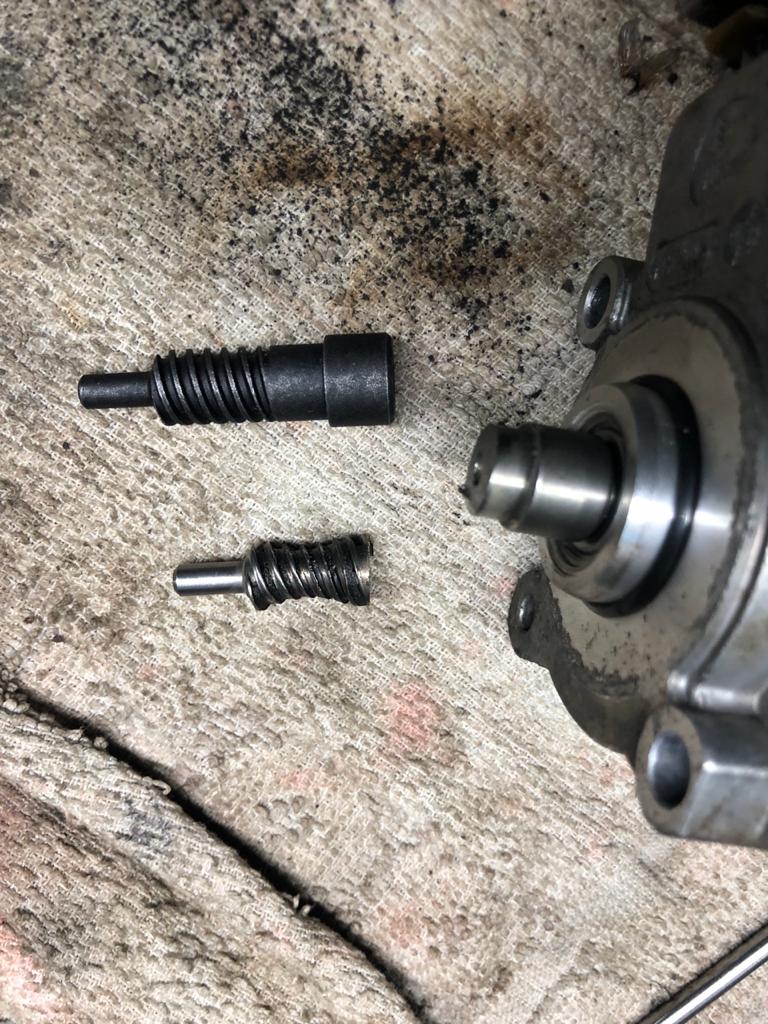

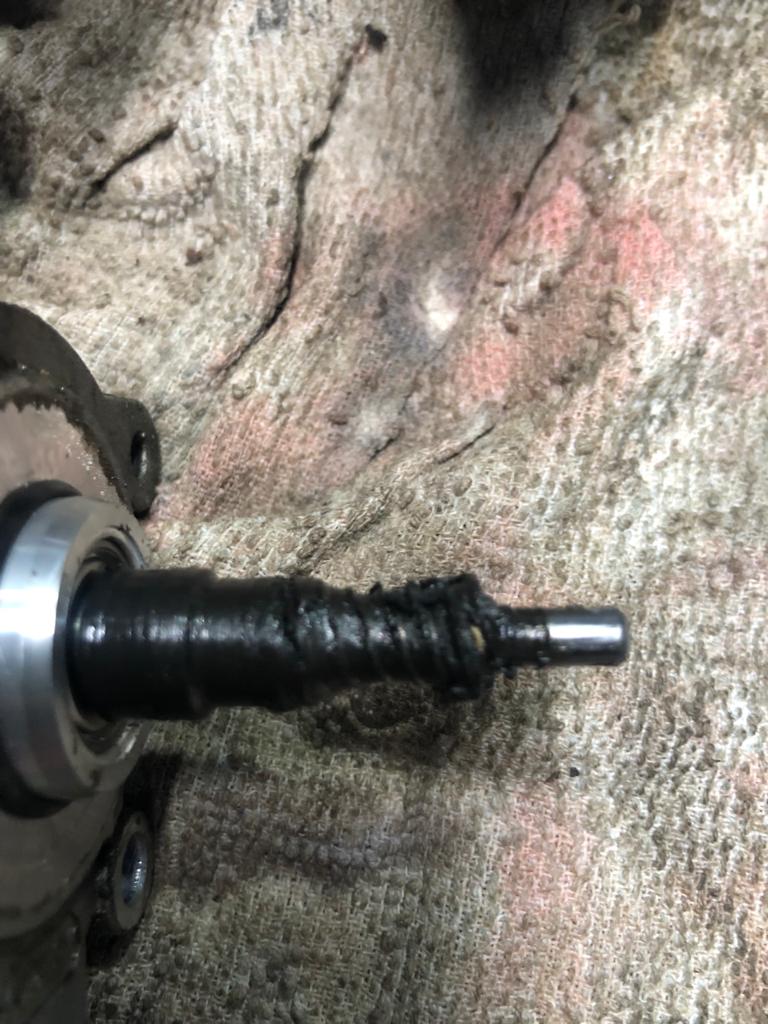

Отворачиваем винты электродвигателя - смотрим внимательно на износ червячного вала. Вал изношен, отмываем, откладываем в сторону.



вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

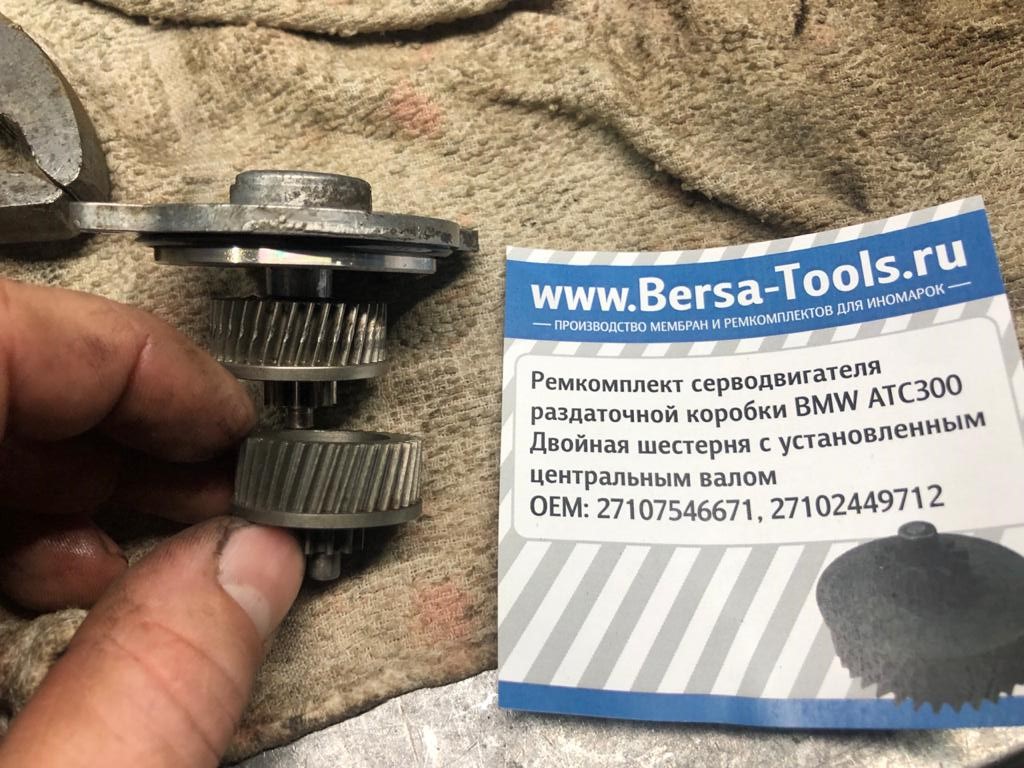

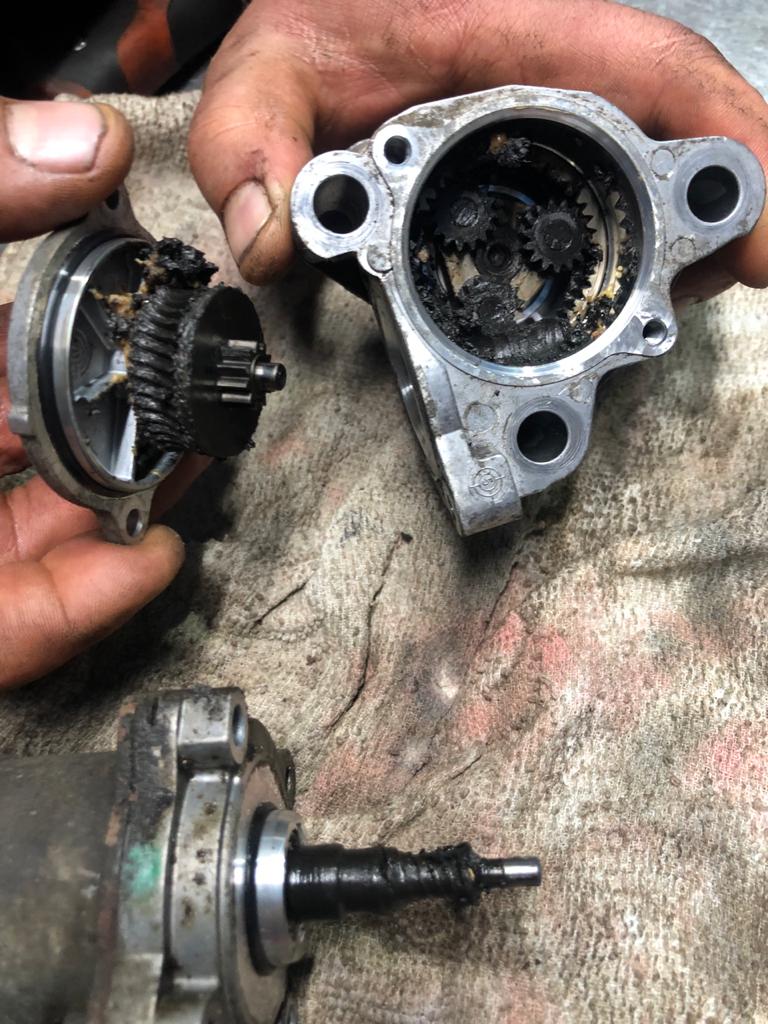

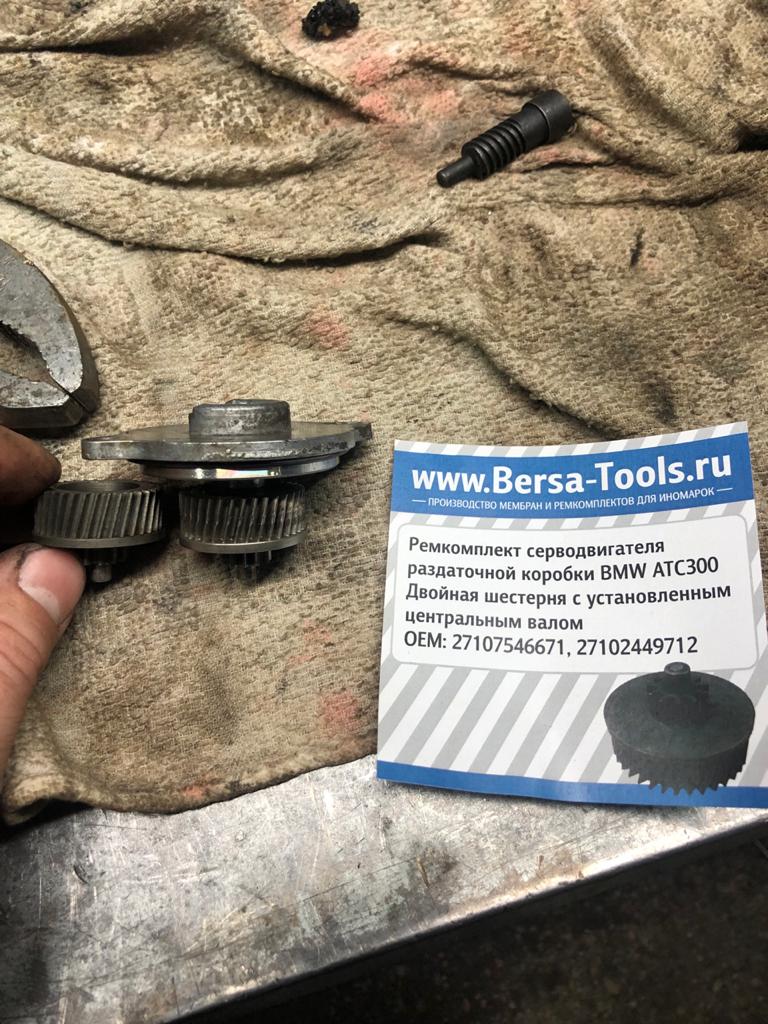

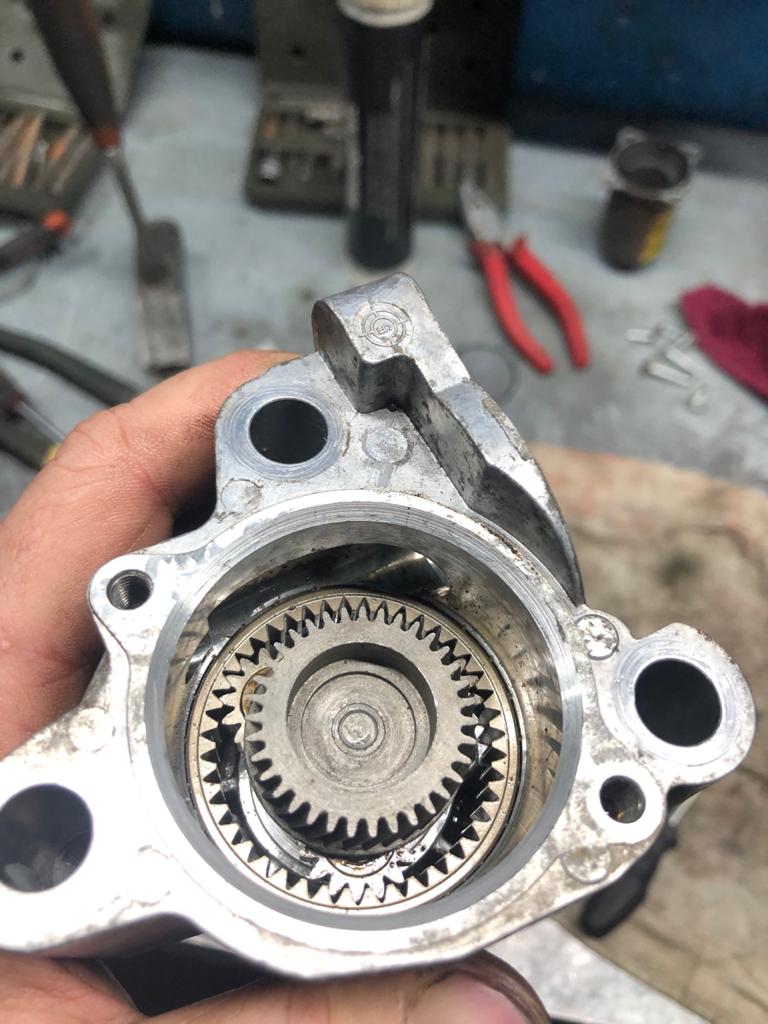

Снимаем крышку редуктора - снимаем двойную шестерню, отмываем редуктор и планетарную передачу. Осматриваем на наличие дефектов. Осматриваем двойную шестерню на предмет износа и повреждения.

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

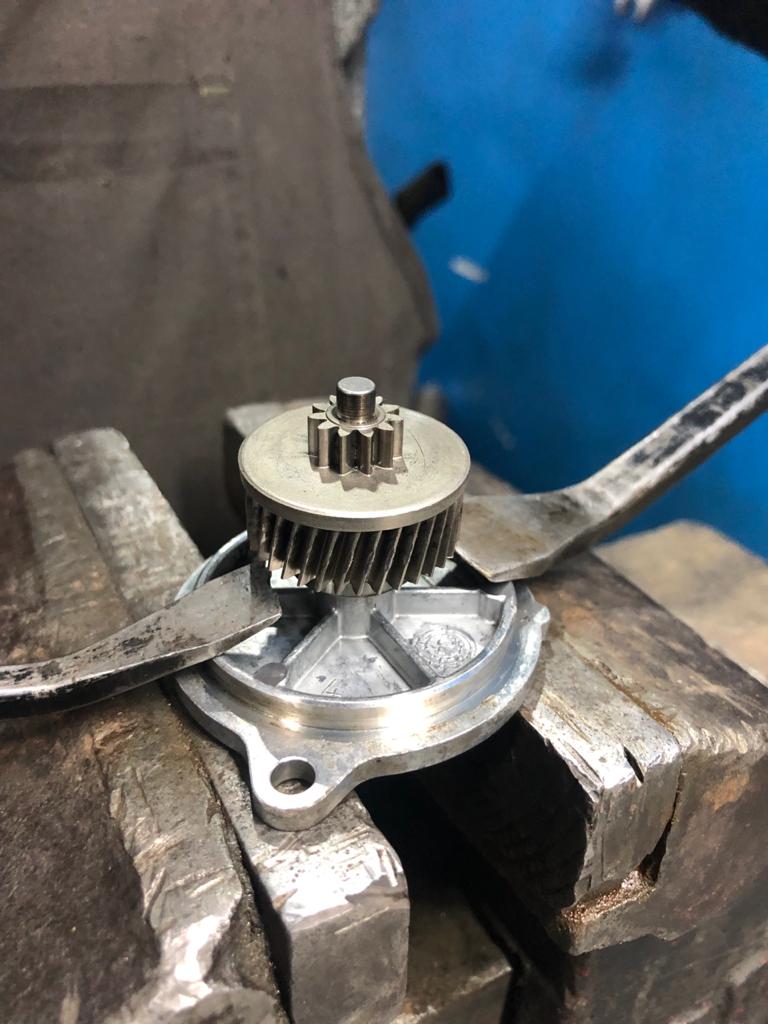

Если шестерня повреждена, то демонтируем ее с помощью двух монтировок или больших отверток.

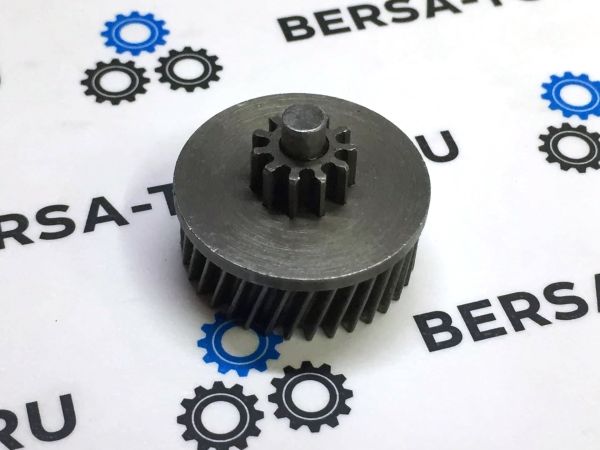

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

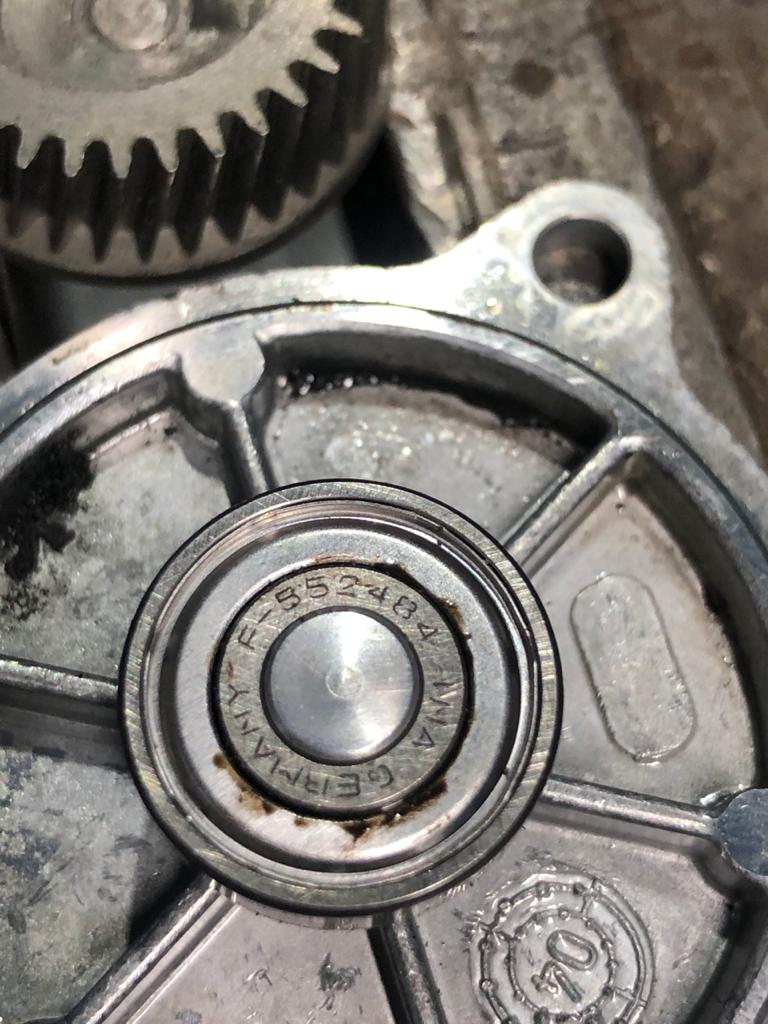

После демонтажа проверяем подшипник, при наличии люфта - меняем, при отсутствии разбираем, промываем, закладываем смазку. Вставляем шестерню в редуктор, проверяем на плавность хода. Если есть закусывание - берем наждачную бумагу 240-400 и подшлифовываем шип шестерни. Добиваемся отсутствия закусываний.

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

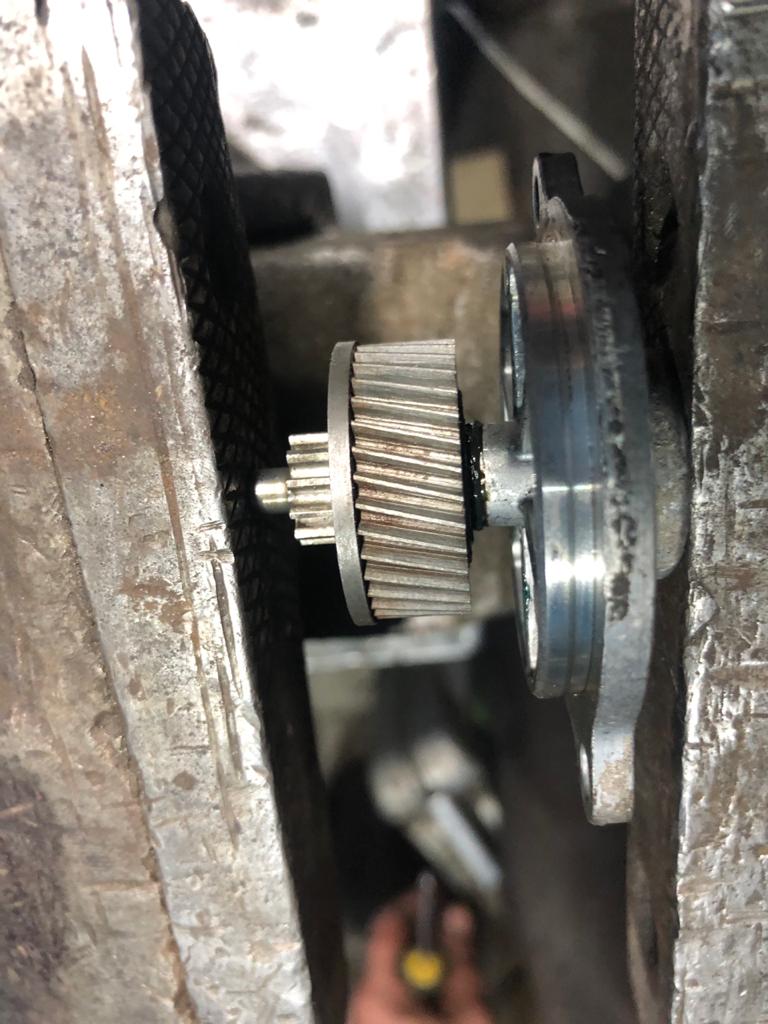

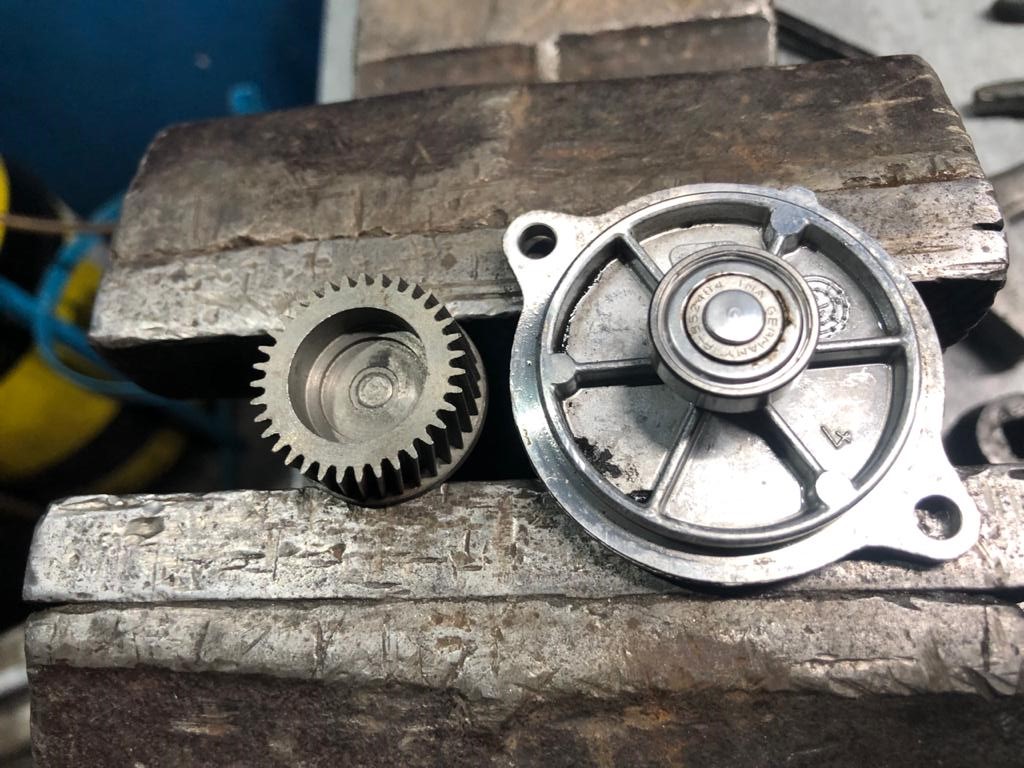

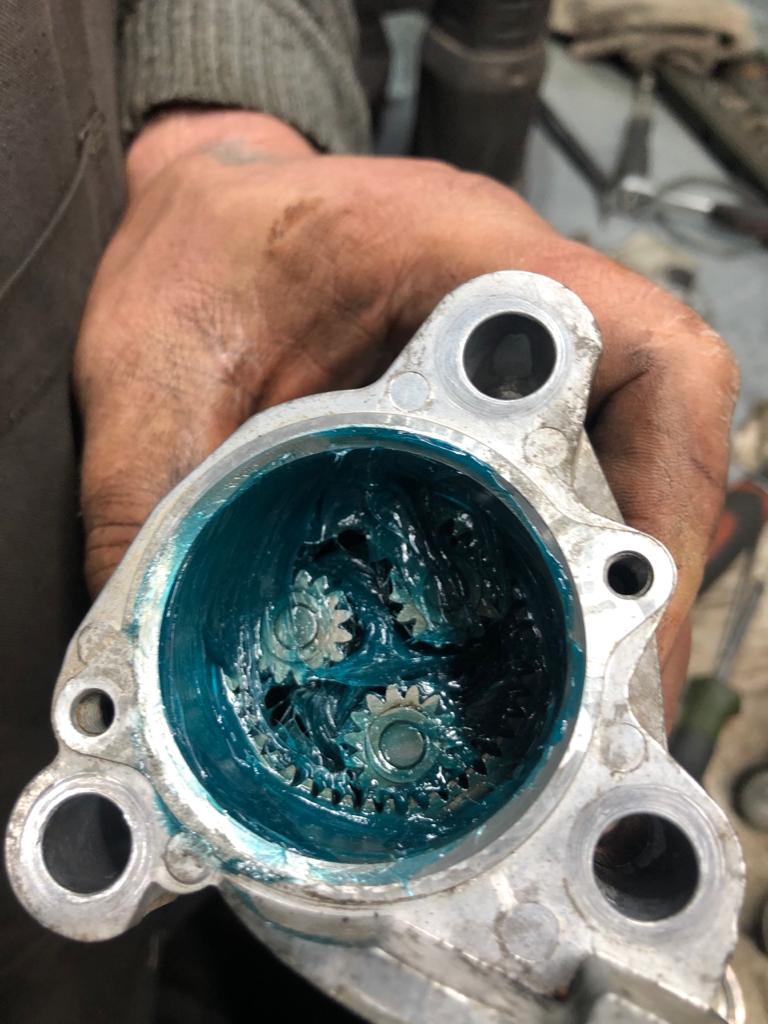

Запрессовываем шестерню в тисках. Наносим смазку на шестерню и планетарную передачу. Прикручиваем крышку к редуктору. Крутим редуктор за шестерню - если есть закусывания, то снимаем шестерню, берем наждачную бумагу 240-400 торцуем шип шестерни. Добиваемся отсутствия закусываний. Редуктор собран.

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

Двойная шестерня с установленным центральным валом серводвигателя раздатки ATC 300, BMW 27107546671, 27102449712, Двойная шестерня атс300, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300

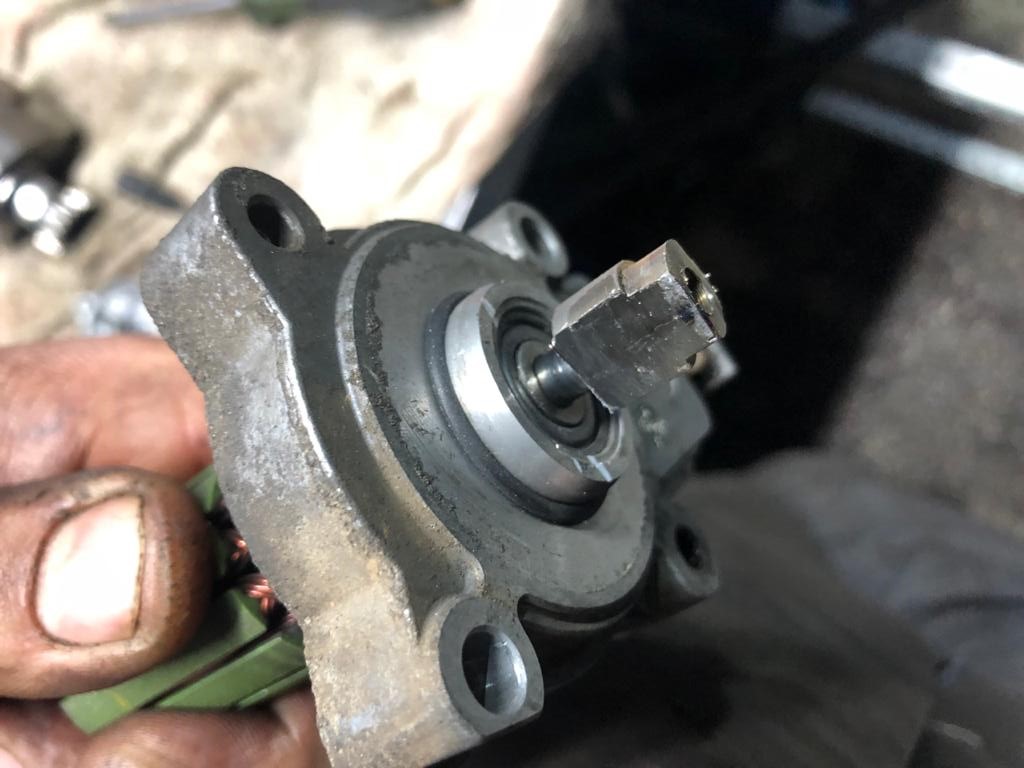

Переходим к электромотору. Разбираем, проверяем состояние щеток, подшипников, по состоянию меняем или смазываем. Очищаем все от щеточной пыли.

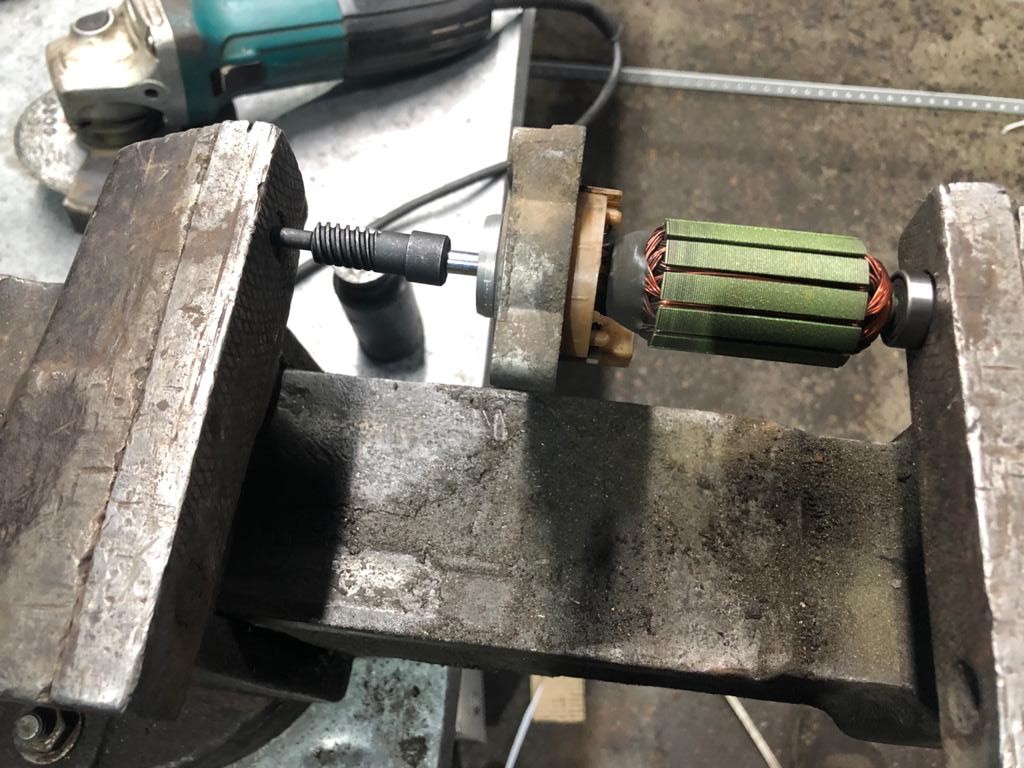

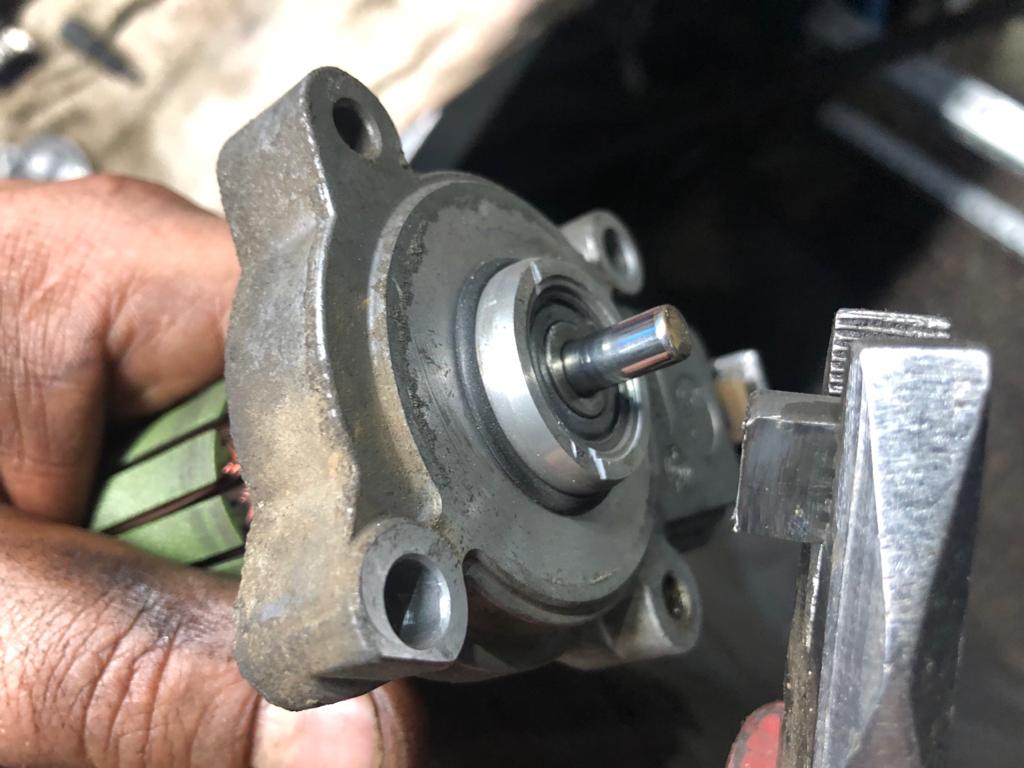

Снятие червячного вала (шестерни вала ATC300):

  • Спиливаем вал болгаркой примерно в 1-2 мм от конца резьбы
  • Пропиливаем вал болгаркой вдоль чтобы снять напряжение
  • Слегка нагреваем вал феном и снимаем Вал либо малым сьемником, либо двумя отвертками

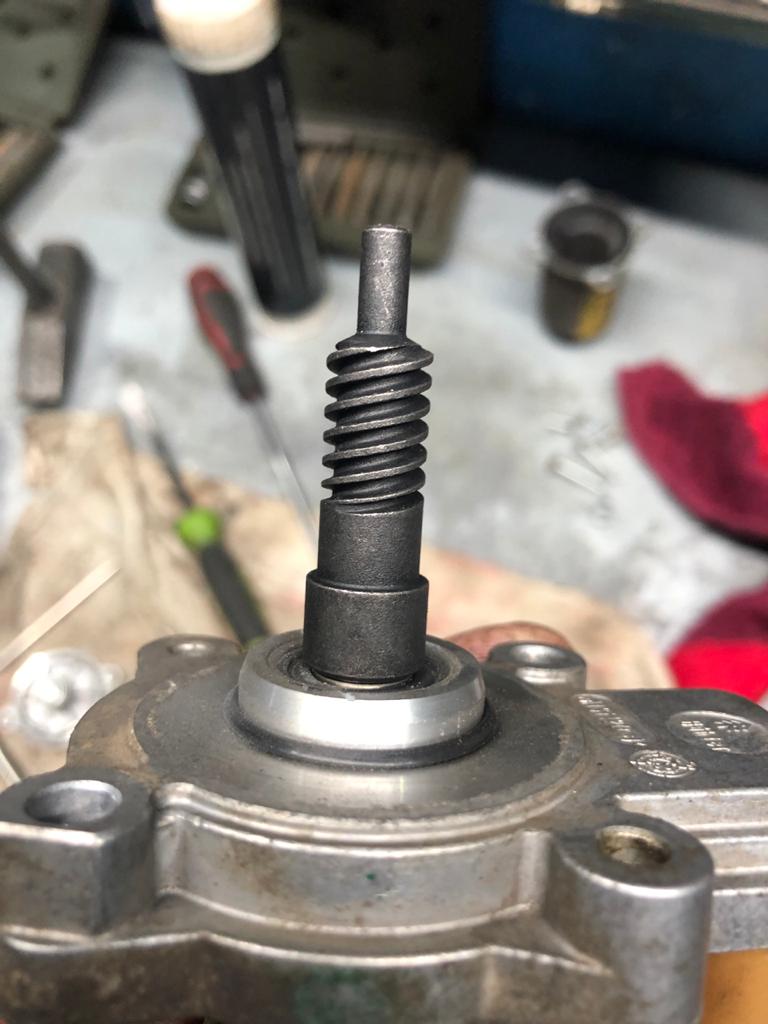

  • Слегка нагреваем новый вал феном и напрессовываем в тисках

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

вал коробки передач серводвигателя бмв, вал серводвигателя, 27107546671, серводвигатель раздатки ATC 300, ремкомплект серводвигателя раздаточной коробки BMW ATC300, винтовой червяк ATC300, 27102449712

Вставляем моторчик в редуктор, проворачиваем несколько раз руками, собираем сервопривод и редуктор.

Перед установкой на авто ОБЯЗАТЕЛЬНО подключите моторчик напрямую к аккумулятору через хорошие провода. Дайте ему сначала поработать секунд 20 в одну сторону, и 20 секунд в другую сторону. Моторчик может заклинивать, если упирается, то меняйте полярность. Потом дайте поработать моторчику по 3 минуты в каждую сторону.

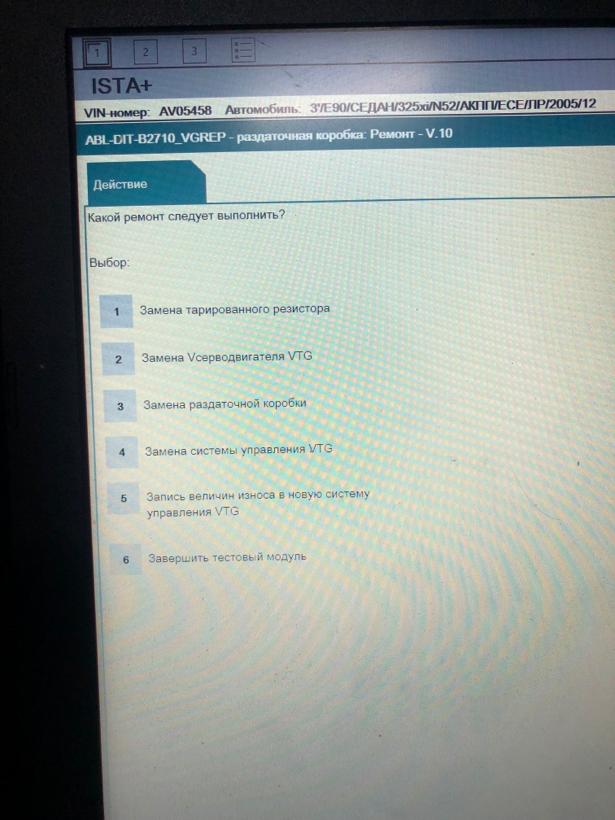

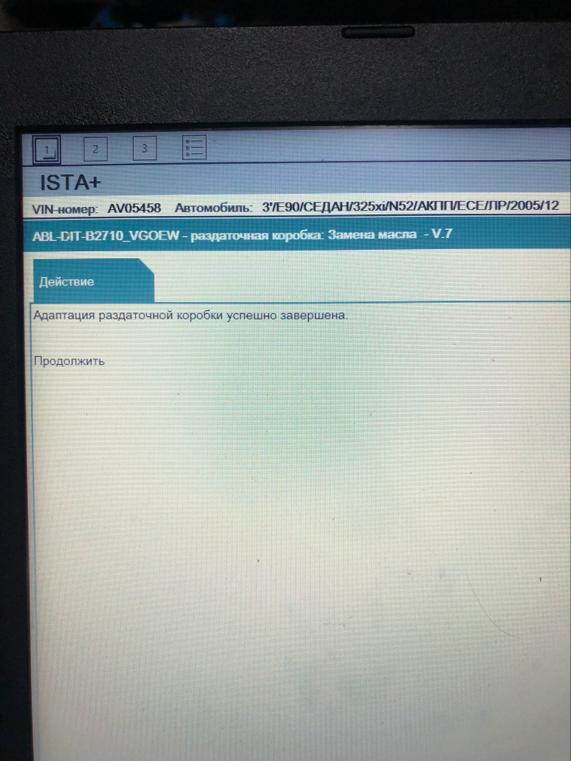

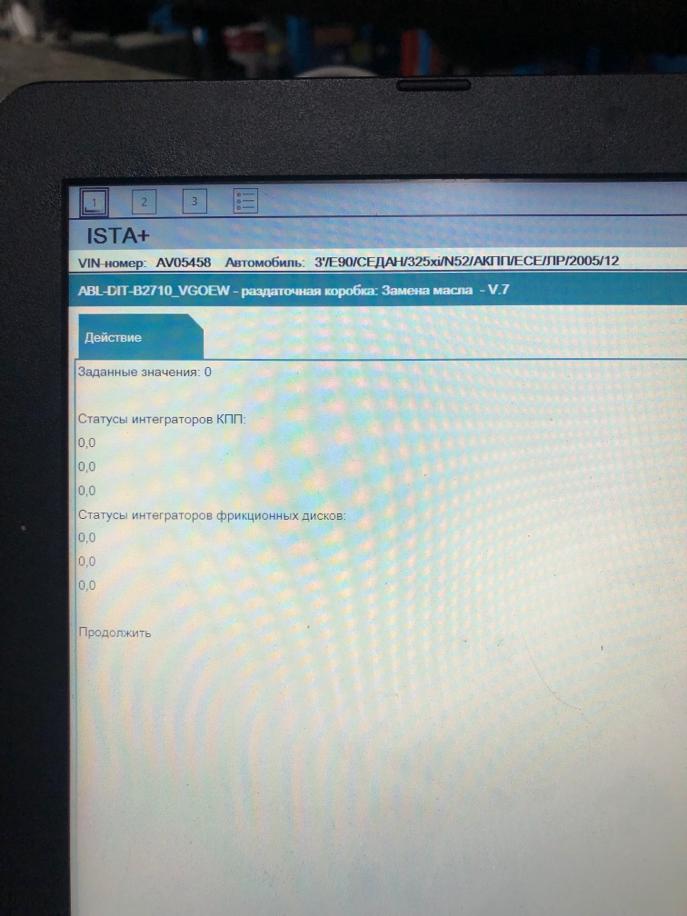

И только после этого возможна установка сервопривода на раздатку. После установки замените масло в раздаточной коробке ATC300 и произведите функцию замены серводвигателя VTG и функцию замены масла в VTG. Если обе функции прошли без ошибок, то ремонт сервопривода раздаточной коробки произведен успешно, если функция завершена с ошибкой, попробуйте еще раз, при возникновении ошибок повторно - потребуется ремонт раздаточной коробки.

https://www.youtube.com/watch?v=aev4BHqbir4&feature=youtu.be

https://www.youtube.com/watch?v=aev4BHqbir4&feature=youtu.be
