Замена мембраны КВКГ в N52N (N51, N52, N52K, N52N) на BMW X5 E70 3.0si

К нам в сервис приехал клиент на BMW E70 3.0si с мотором N52N с жалобами на повышенный расход масла, запах гари в салоне, нестабильный холостой ход двигателя.
В результате диагностики выяснили об избыточном количестве воздуха на холостом ходу. Бедная смесь. Осмотр показал подтеки масла из-под клапанной крышки и прямо на выпускной коллектор - вот причина запаха гари в салоне.
Диагностика дымогенератором показала, что мембрана клапана вентиляции, который встроен на данном моторе N52N ( ставился на е90, е87, е83, е70, е60, е61 и т.д.) разрушилась.
В оригинале клапан рециркуляции картерных газов в моторе N52* встроен в клапанную крышку под оригинальным номером 11127552281 и не меняется отдельно. Стоимость клапанной крышки в среднем 22 т.р. Оригинальный клапан по опыту работает примерно 5-6 лет. Мы предлагаем решение данной проблемы - это замена мембраны КВКГ в клапанной крышке N52*.

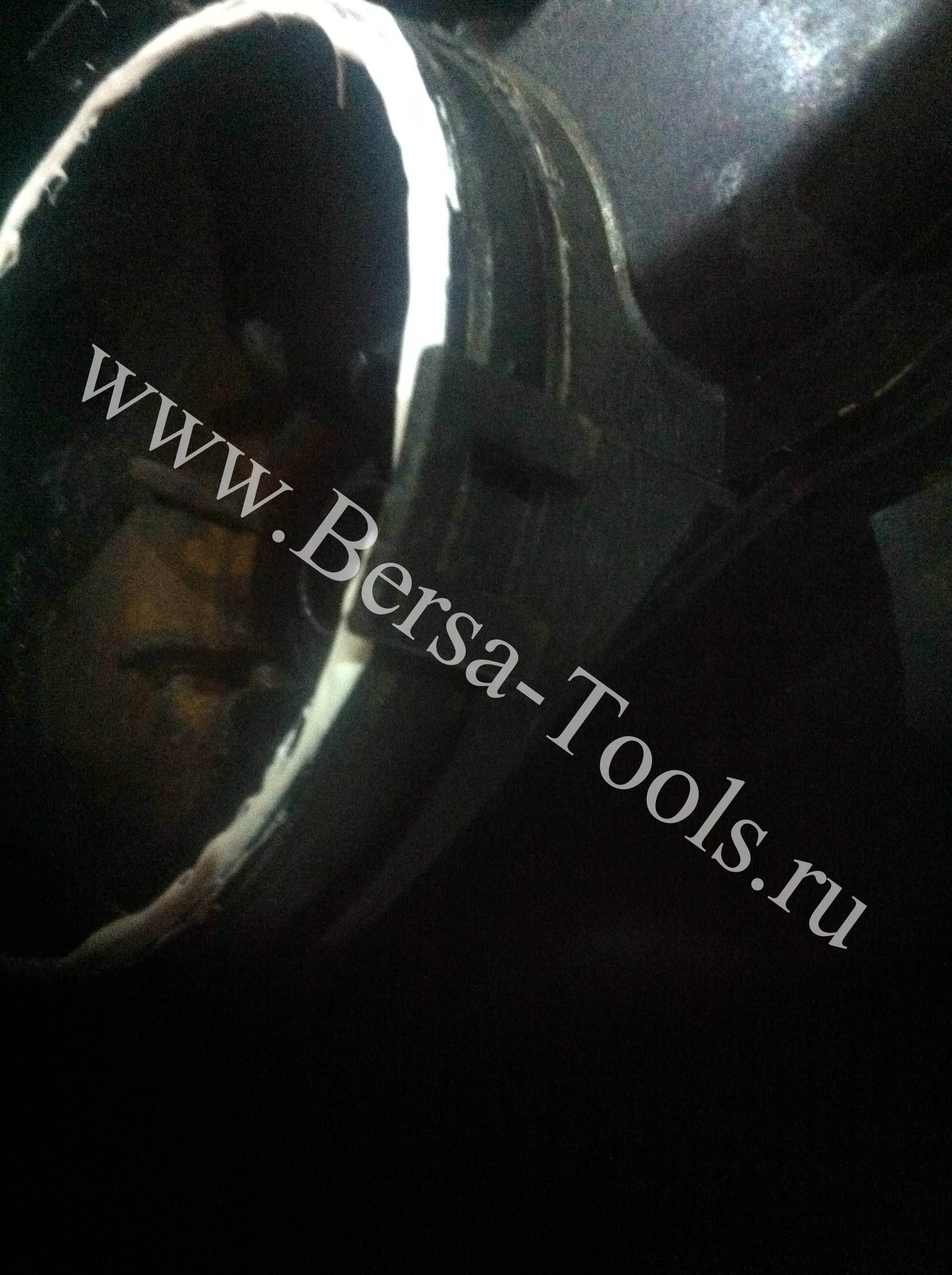

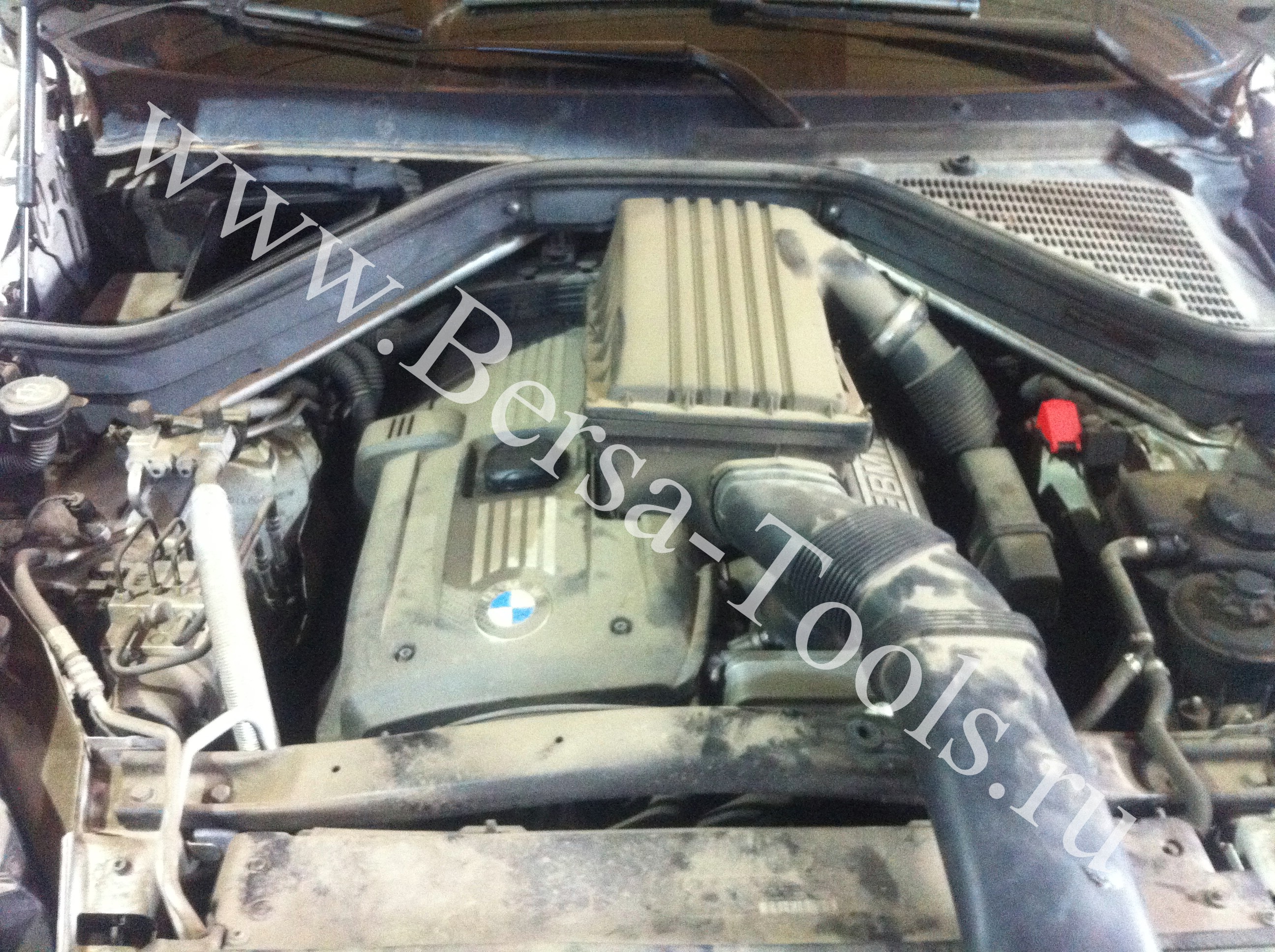

1) Снимаем корпус воздушного фильтра и воздуховод. Сразу моем корпус изнутри Керхером и меняем воздушный фильтр, промываем расходомер (ДМРВ)

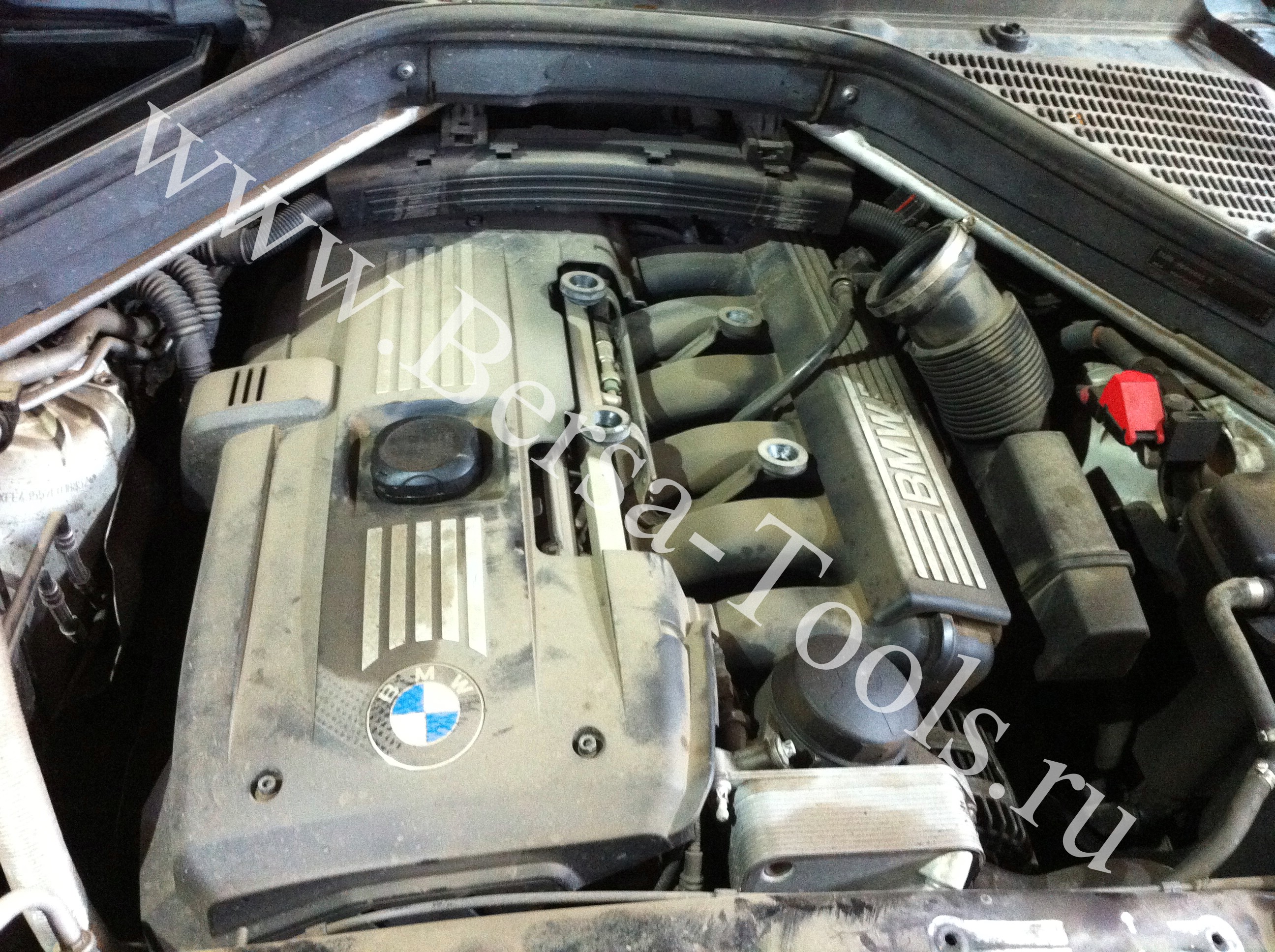

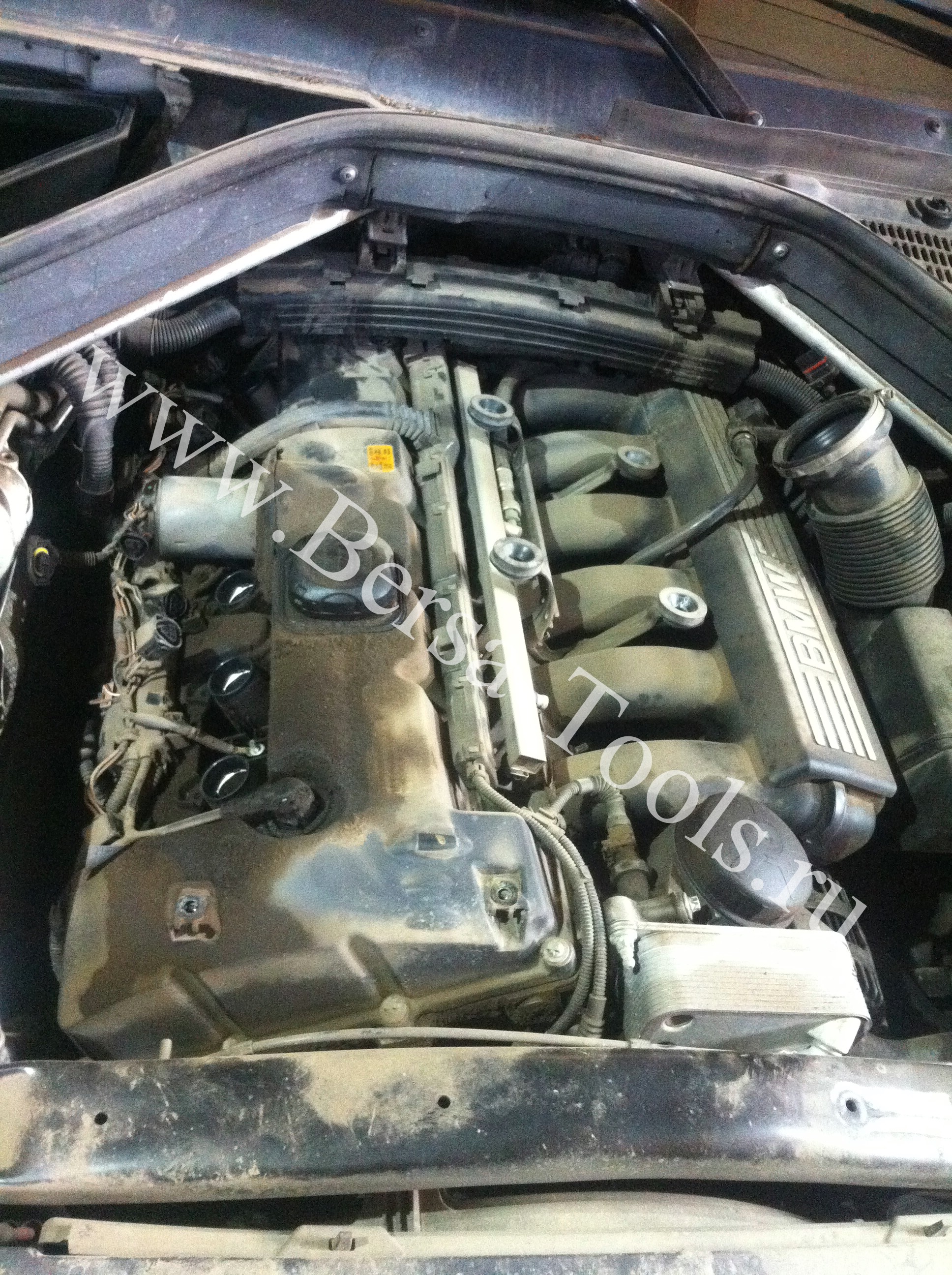

2) Снимаем декоративную крышку мотора, видим грязь пыль, которая прилипла к пролитому мимо горловины масла. Это все исправит керхер :) Видим исполнителный узел Valvetronic BMW  - проверяем, пациент мертв. Ошибок по нему нет!)) Осматриваем катушки - все ок. Смотрим - свечи: NGK, продуло. Меняем на иридиевые DENSO, которые себя неплохо зарекомендовали как по качеству так и по цене.

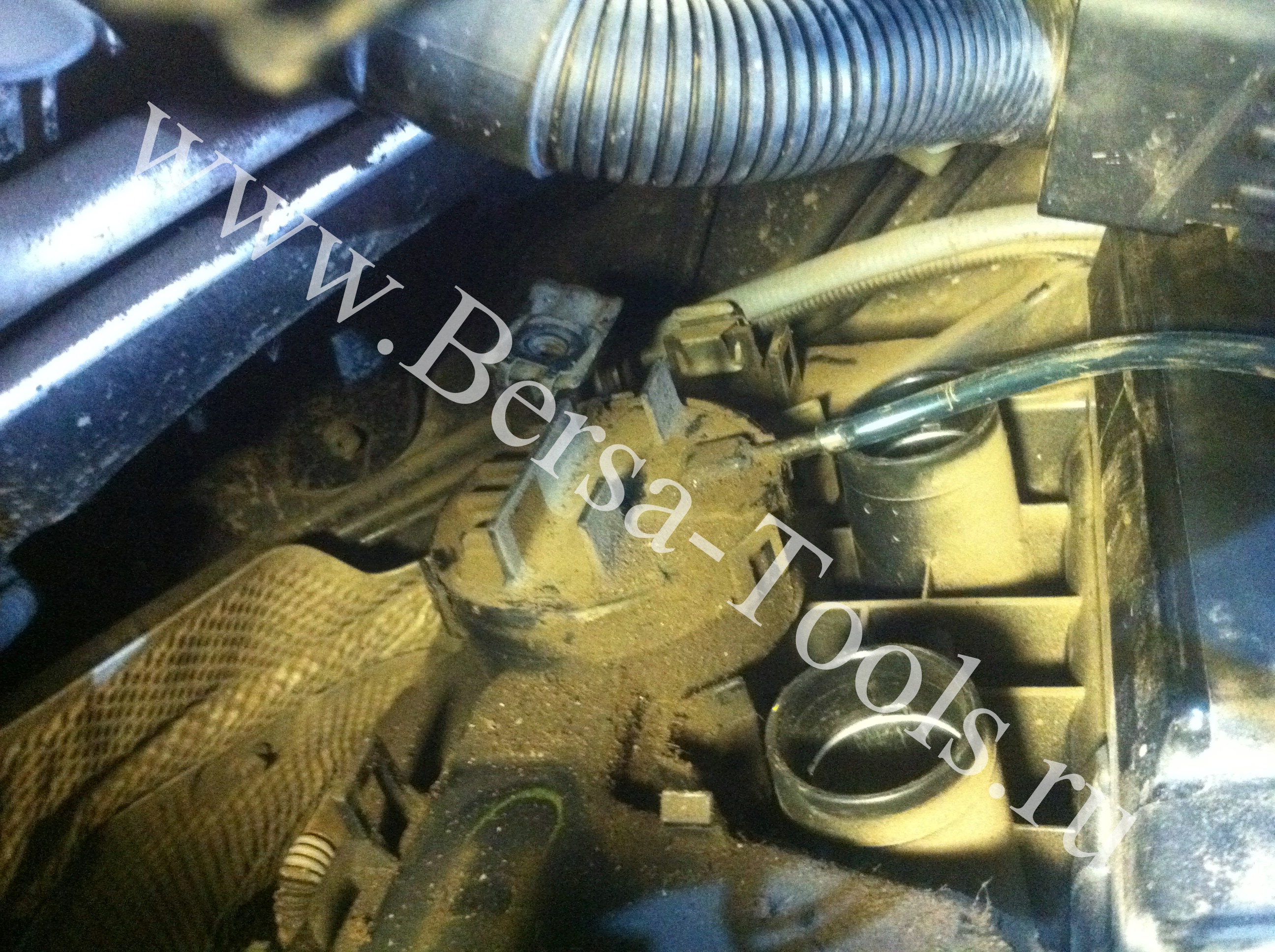

3) Видим вдали наш клапан, встроенный в клапанную крышку мотора N52N. еще раз проверяем его, надев на него трубку, дуем в него слегка, при исправной мембране воздуху там уходить некуда, поэтому дуться не должно.

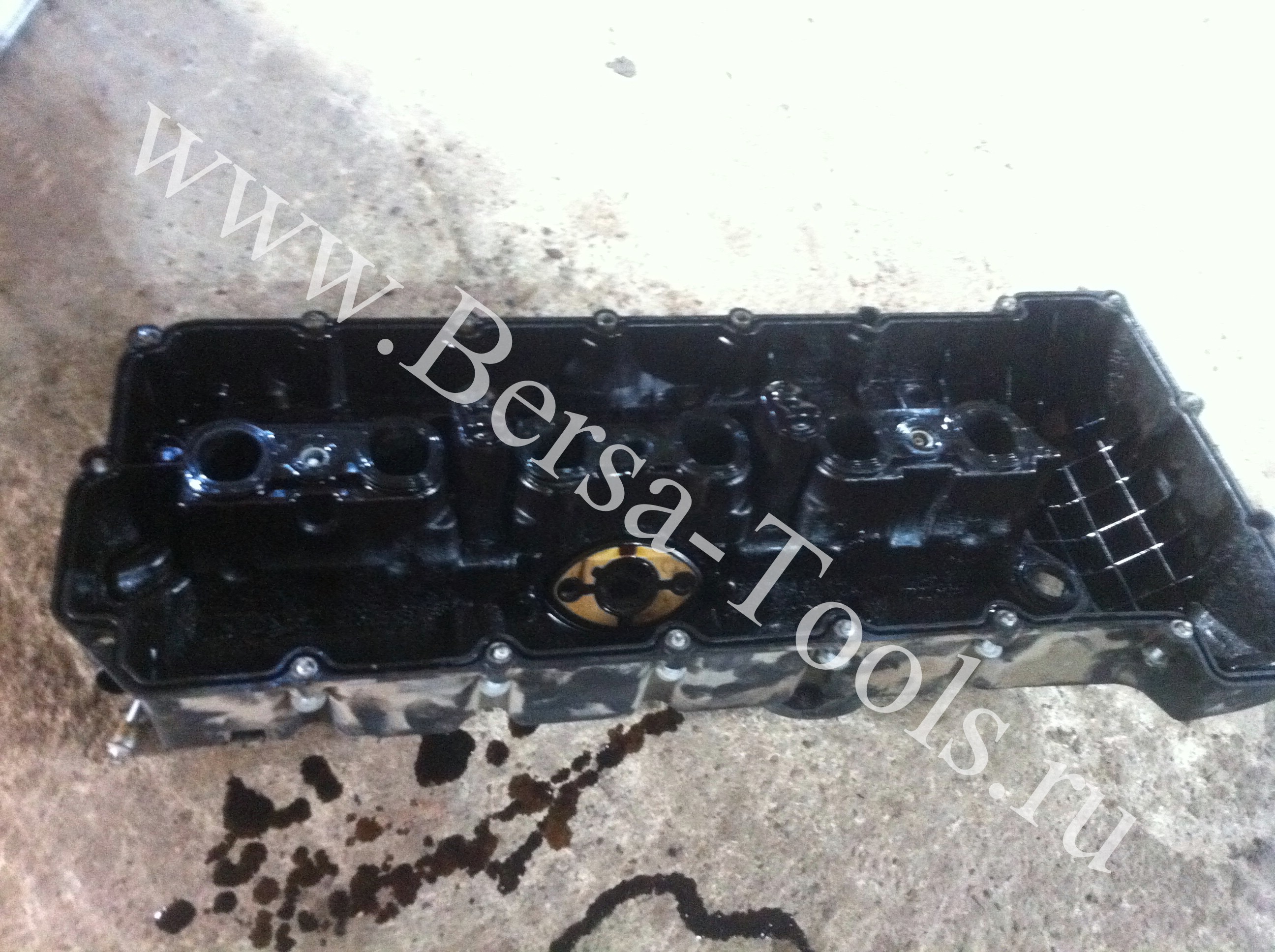

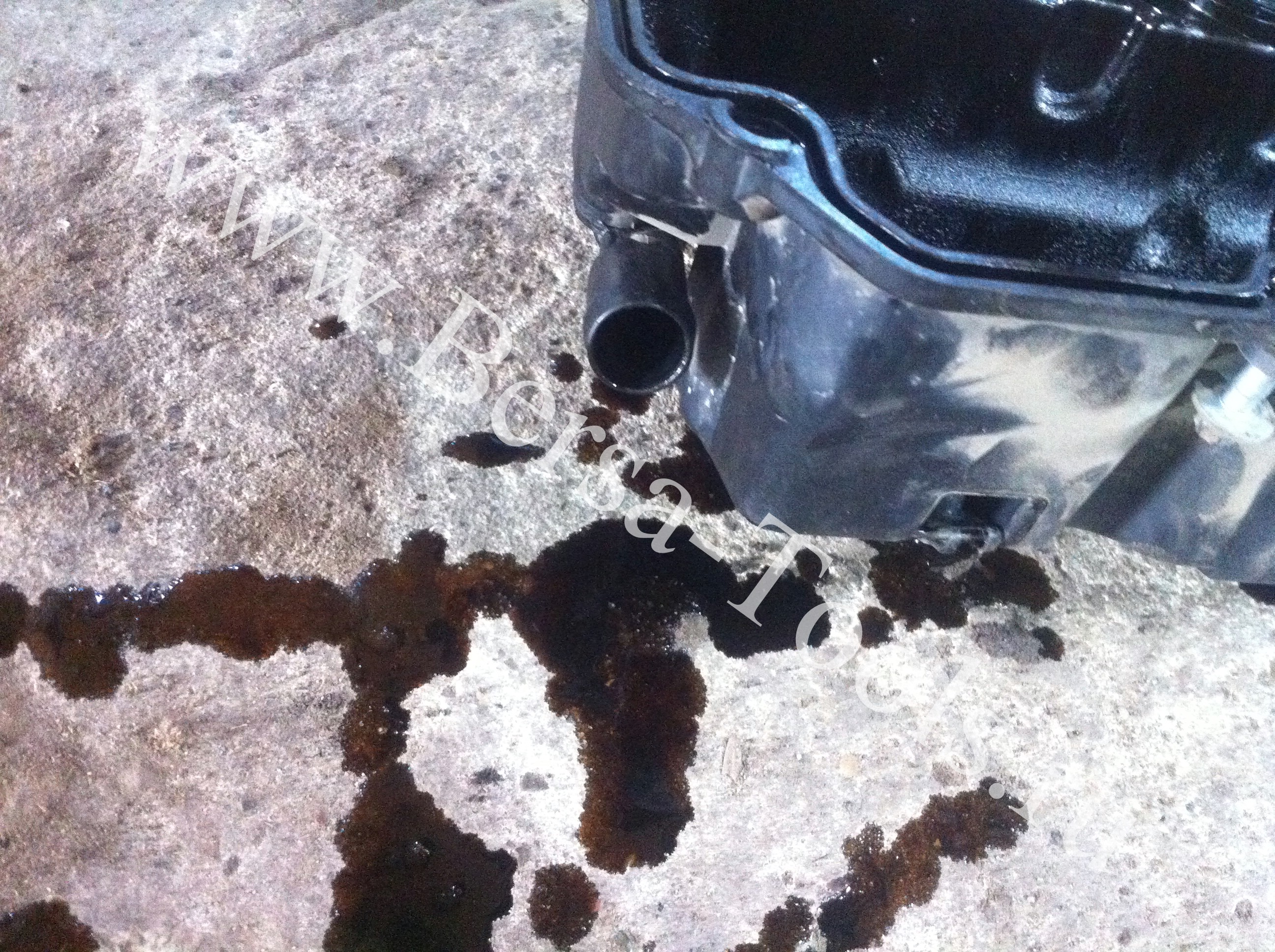

4) Снимаем клапанную крышку - из клапана масло вытекает ручьем. Промываем клапанную крышку N52N керхером с химией.

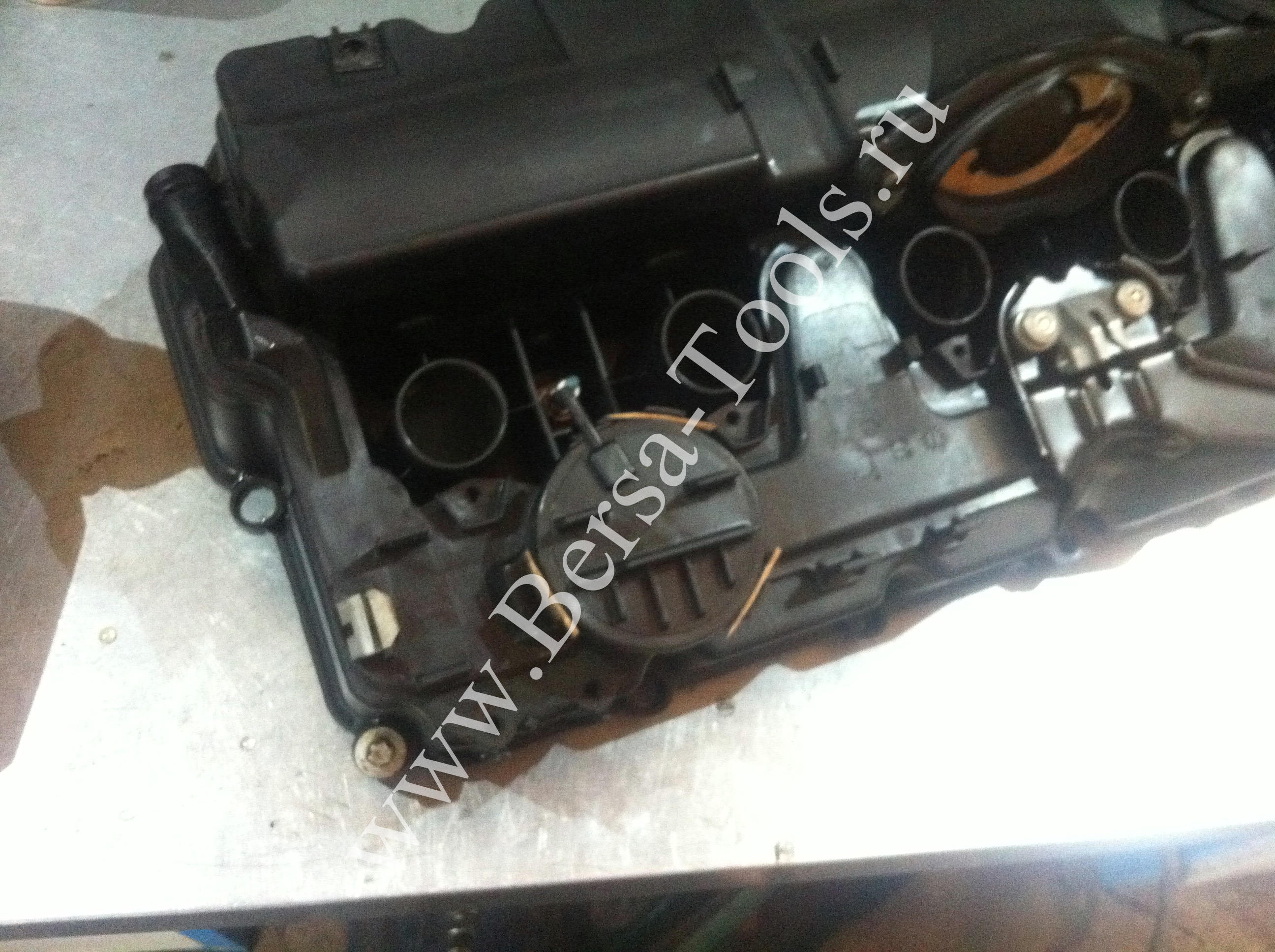

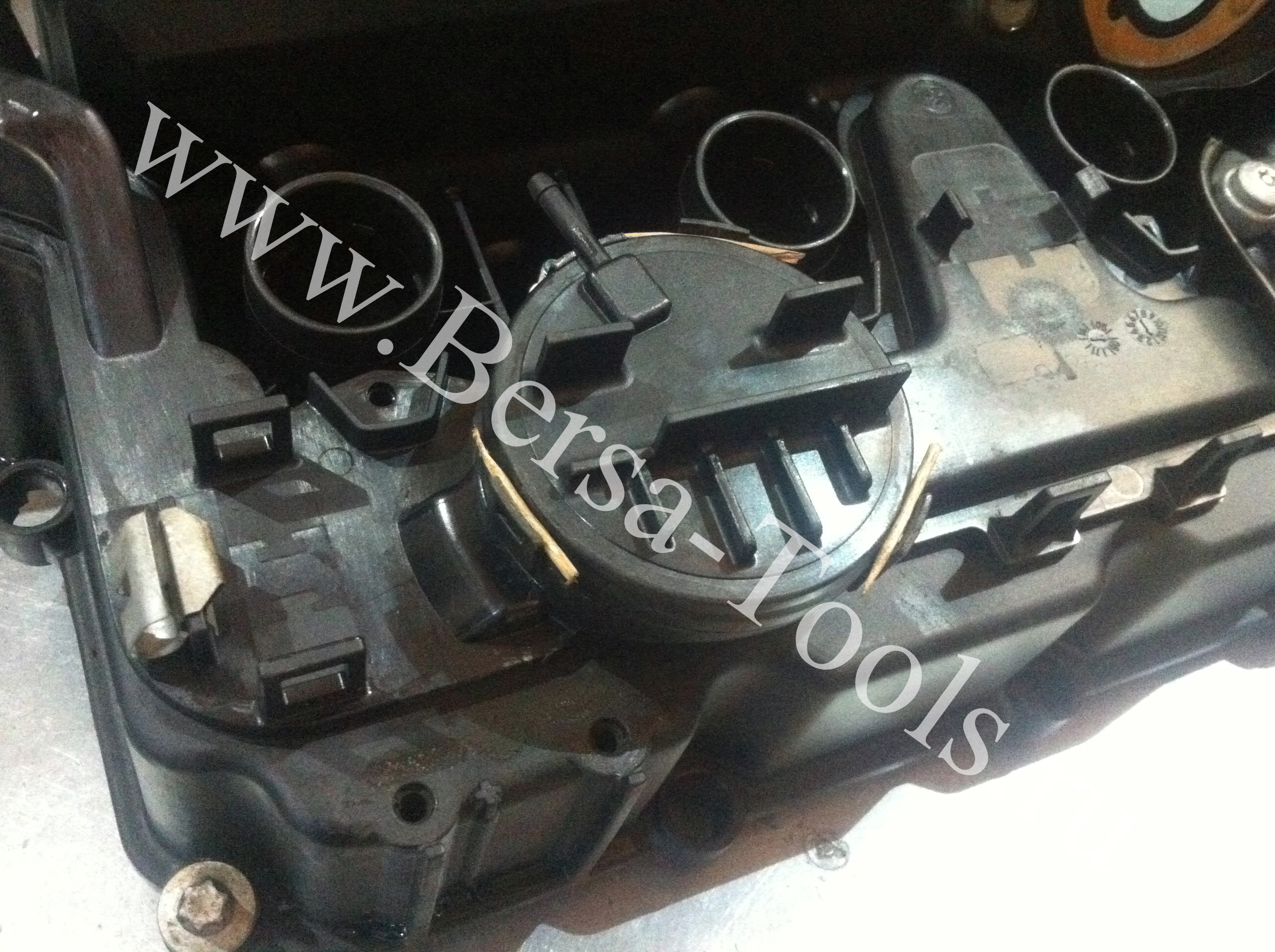

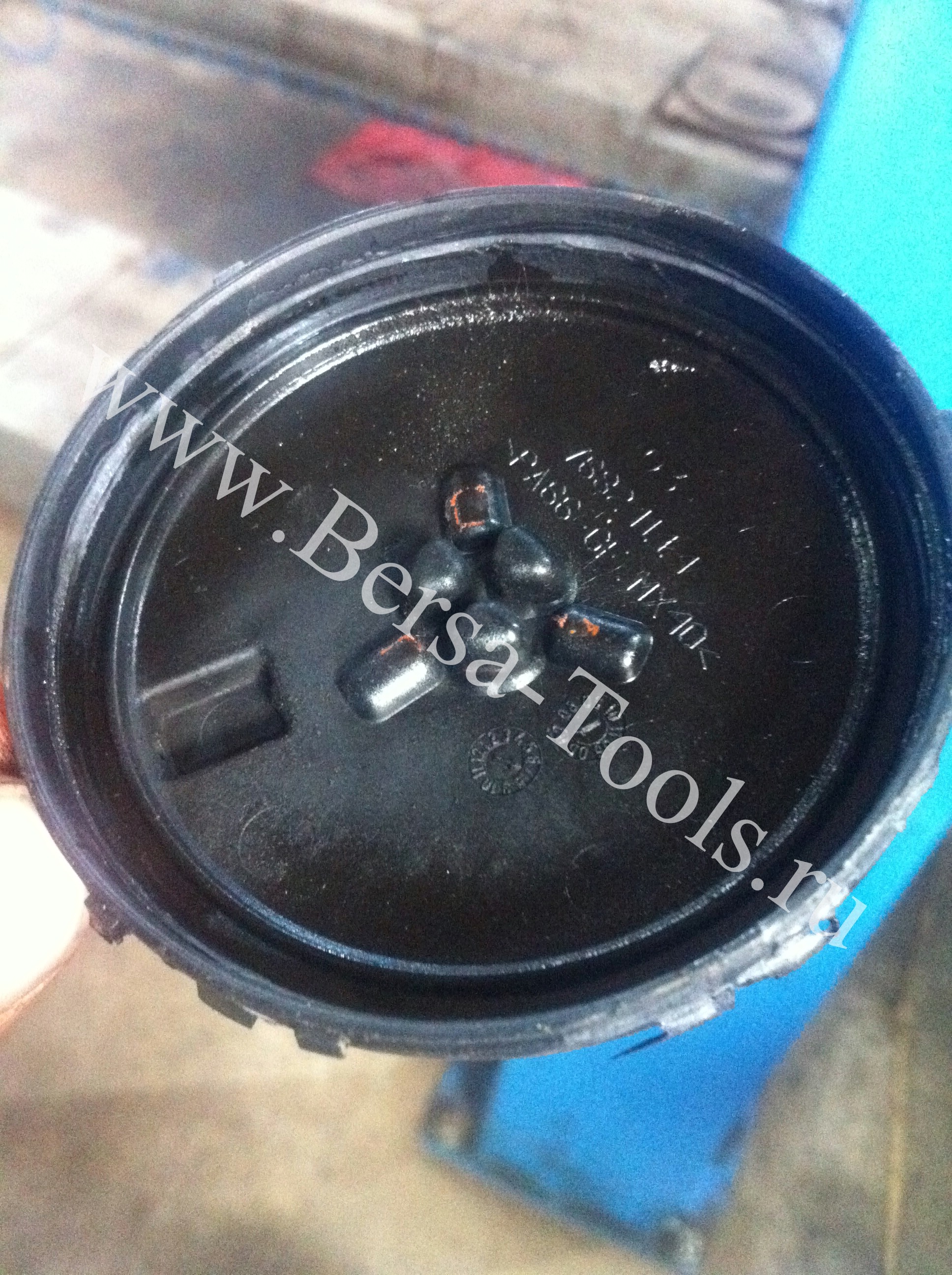

5) Нагреваем феном уже помытую крышку. Пластик там не боится высоких температур (в переделах разумного, от открытого огня горит хорошо, поэтому горелкой греть не надо))). На НАГРЕТОЙ крышке аккуратно отгибаем ушки и вставляем под них зубочистки. Крышка освободилась, но это не все. Она приклеена на хороший немецкий клей. Далее нагреваем еще крышку клапана и потихоньку и аккуратно с каждой стороны подковыриваем вверх отверткой. Если крышка сорвалась с одной стороны - она лекго снимается.

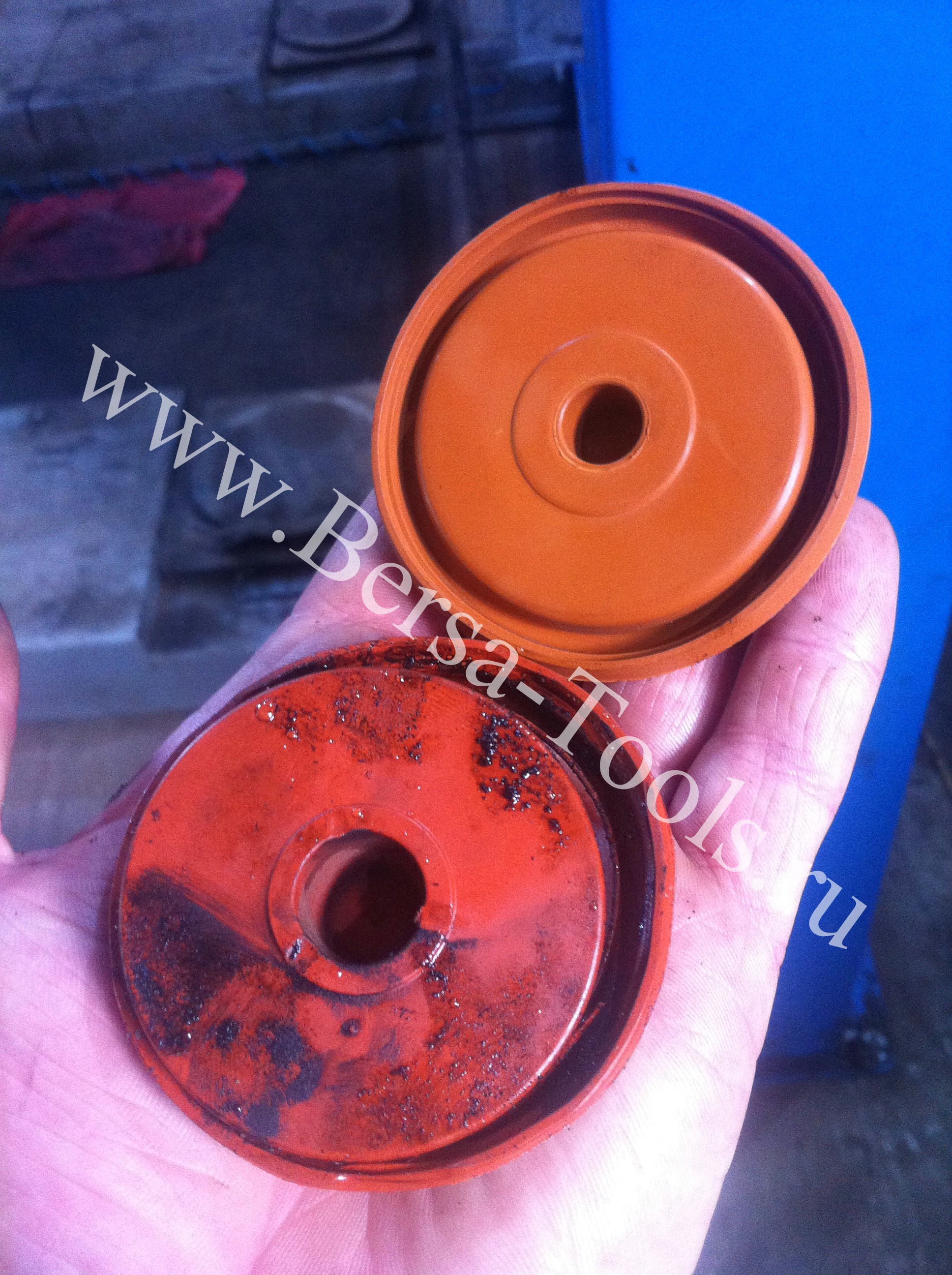

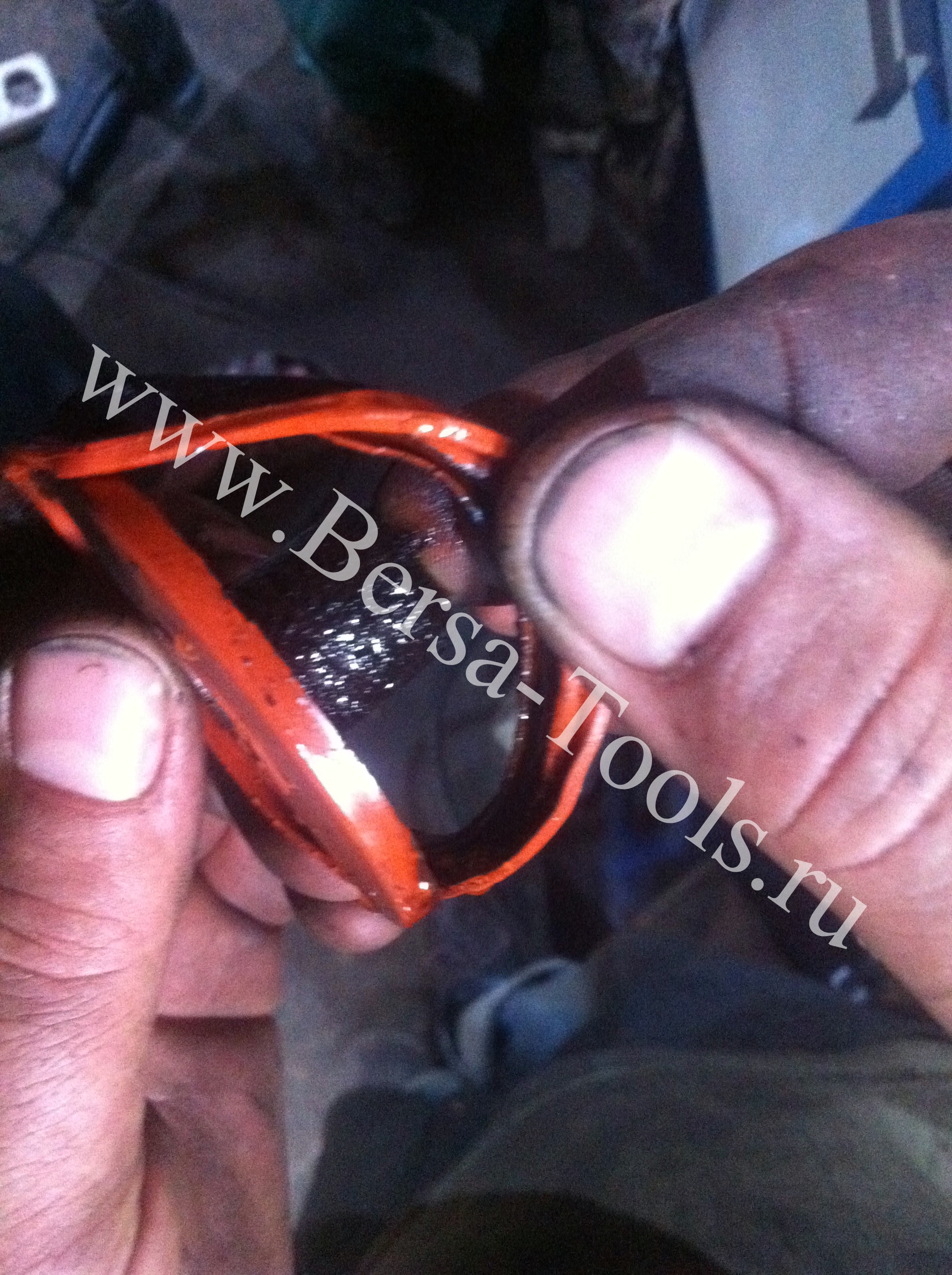

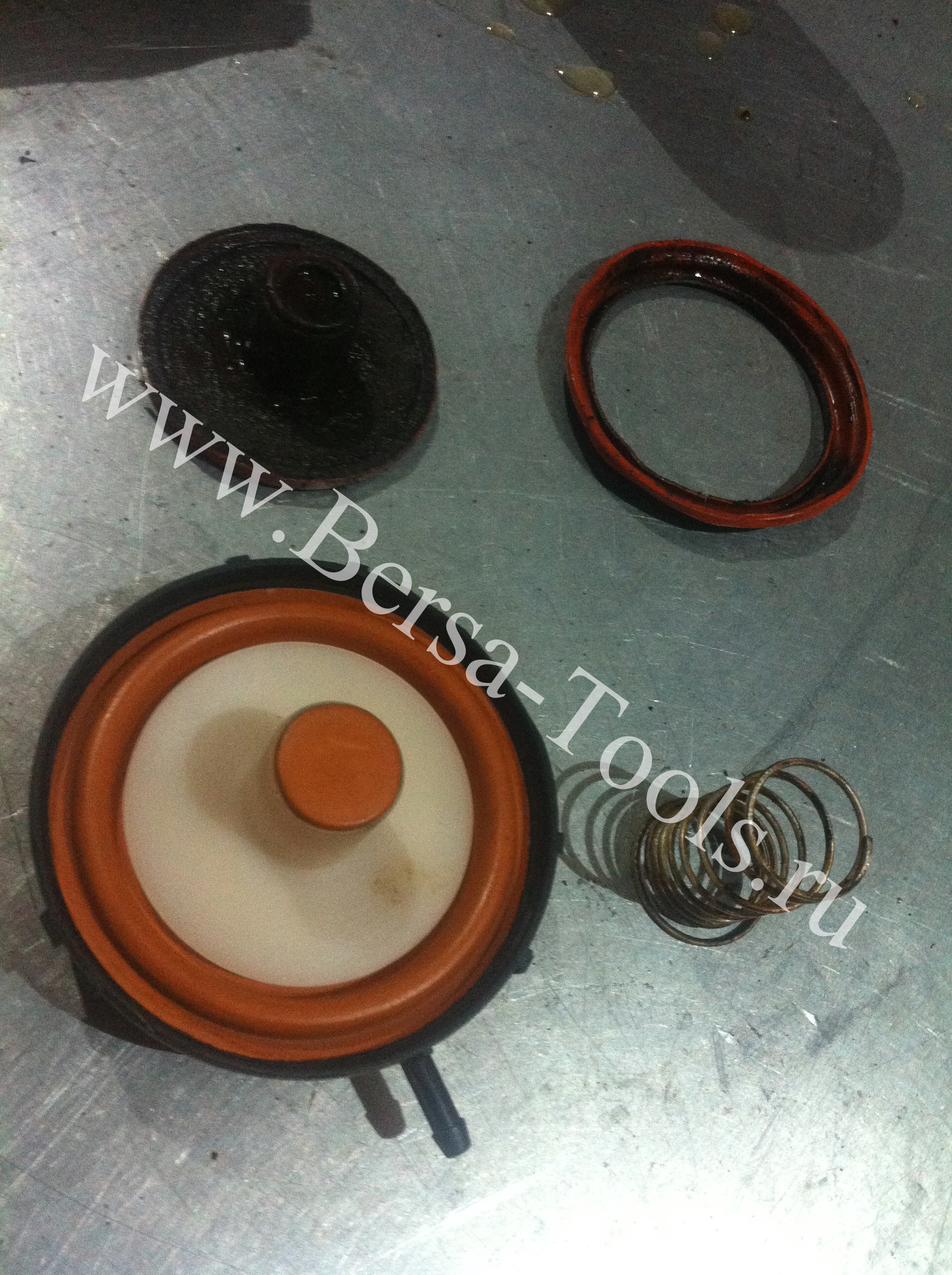

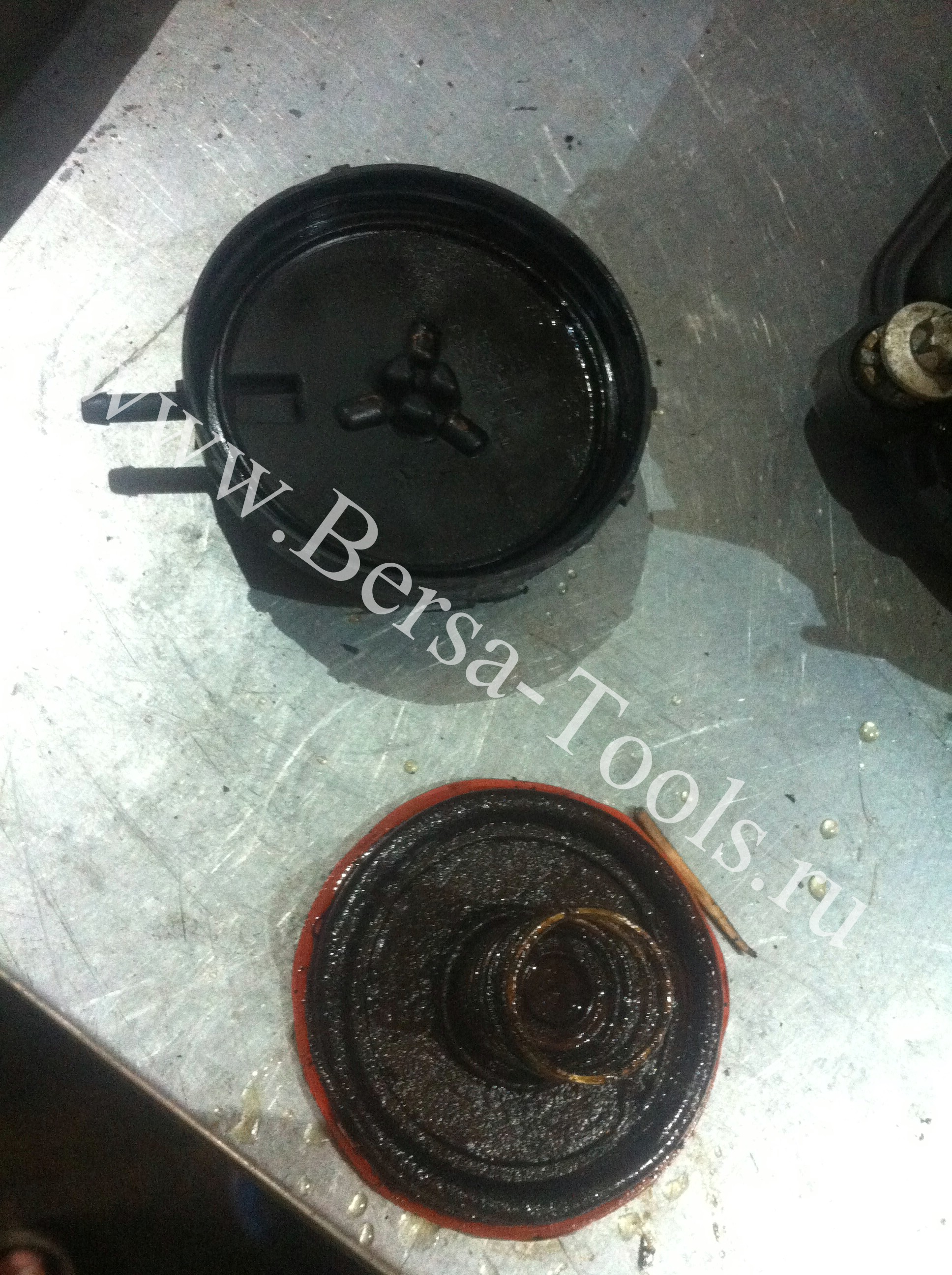

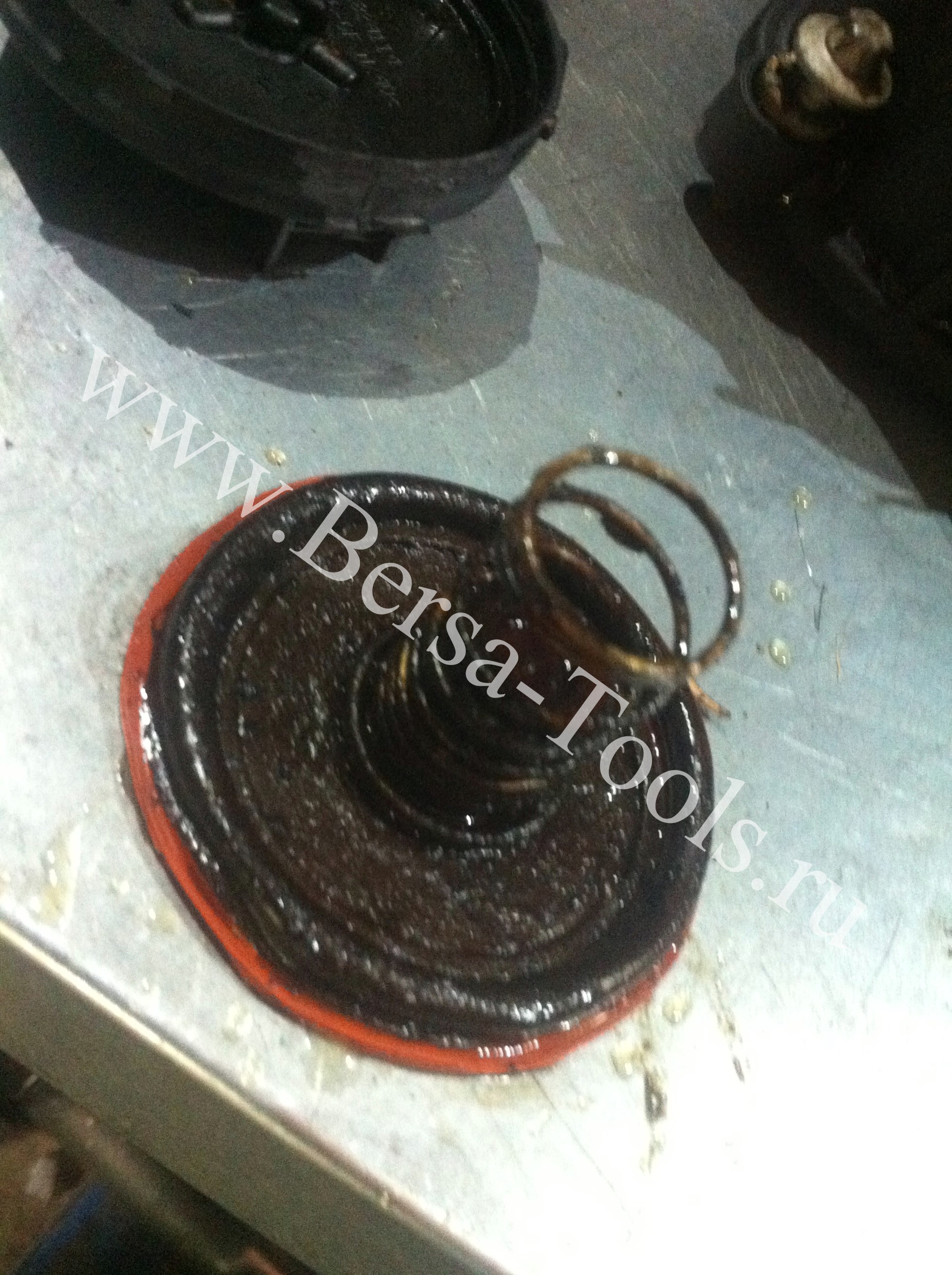

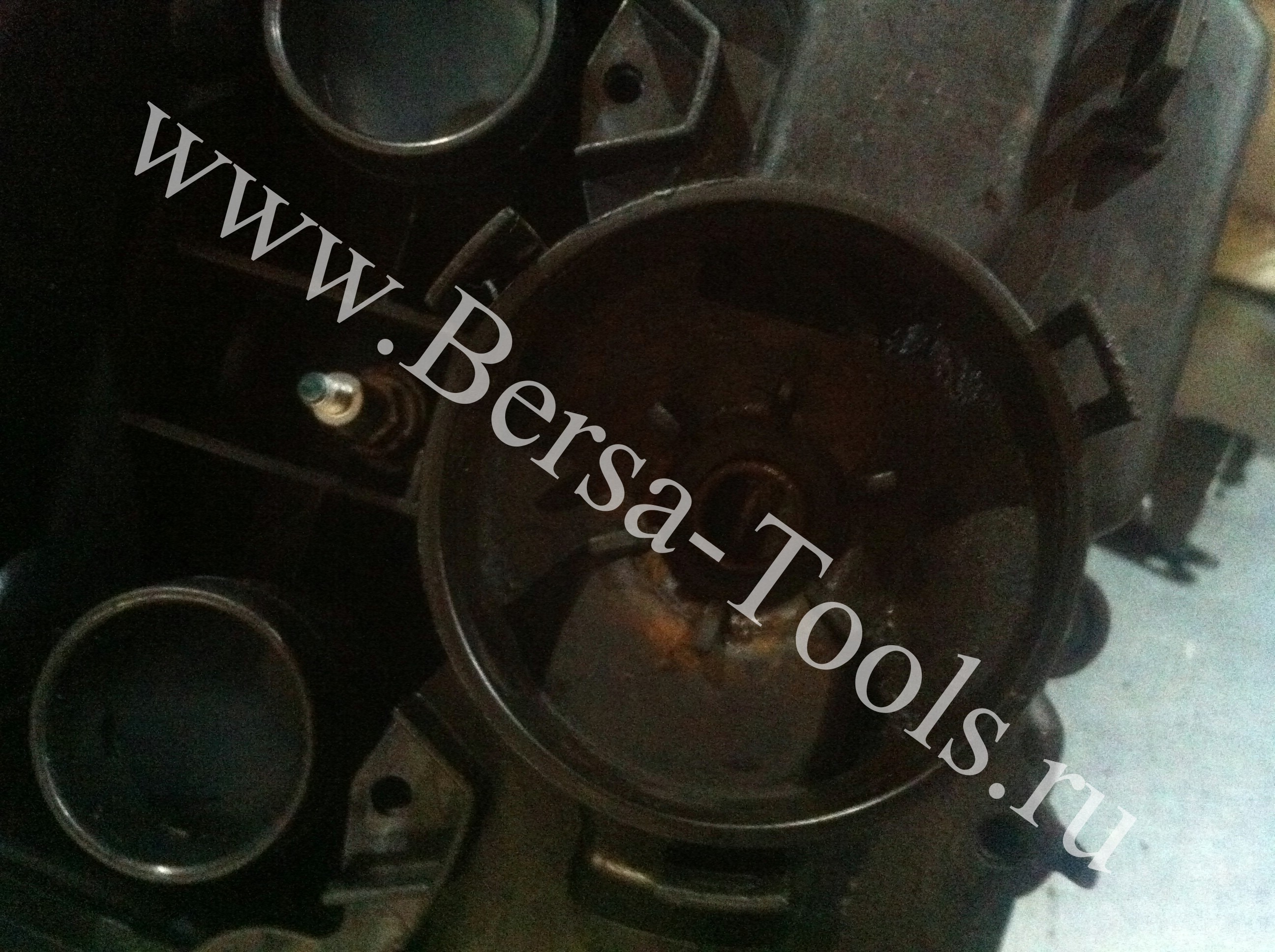

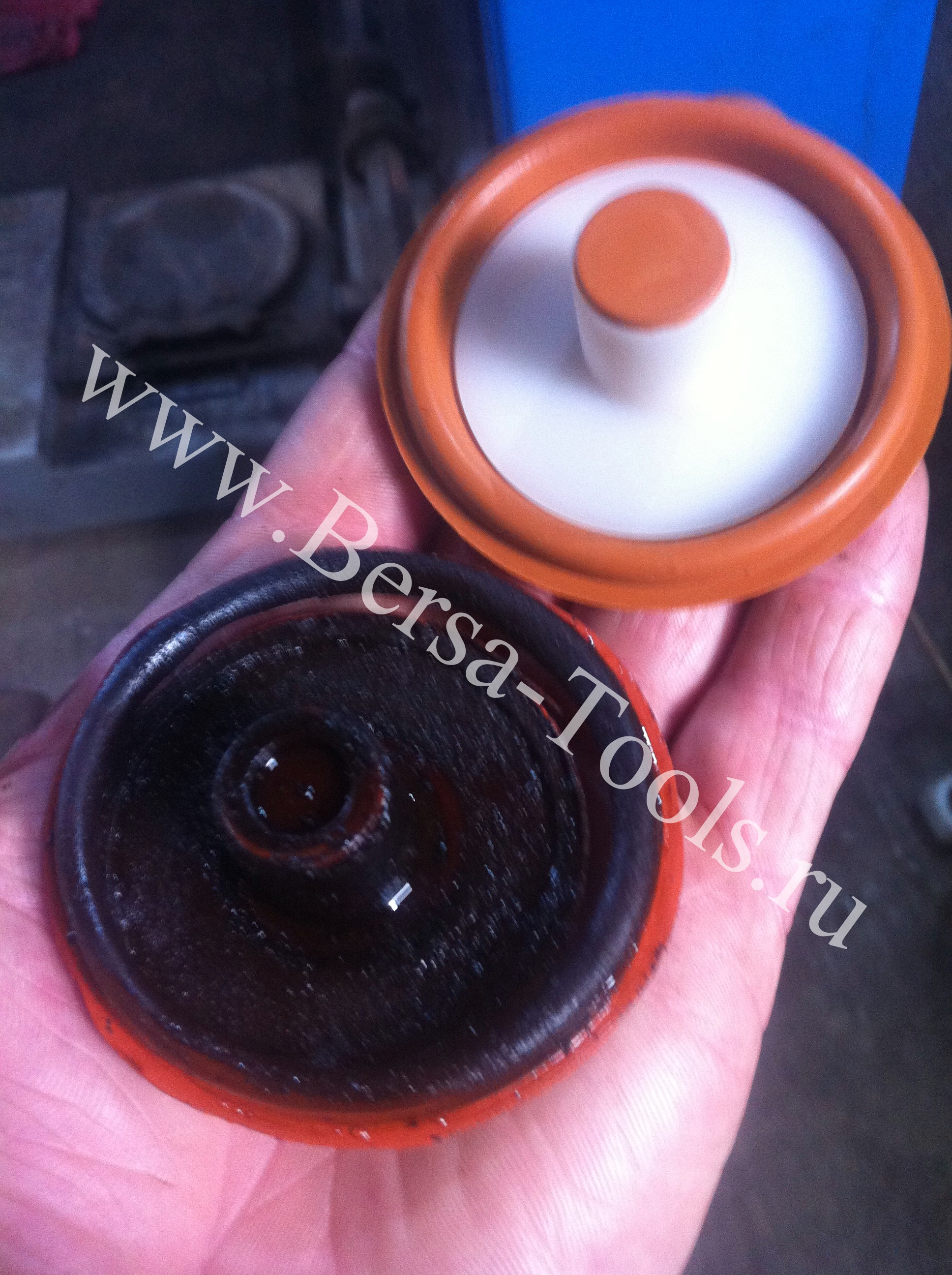

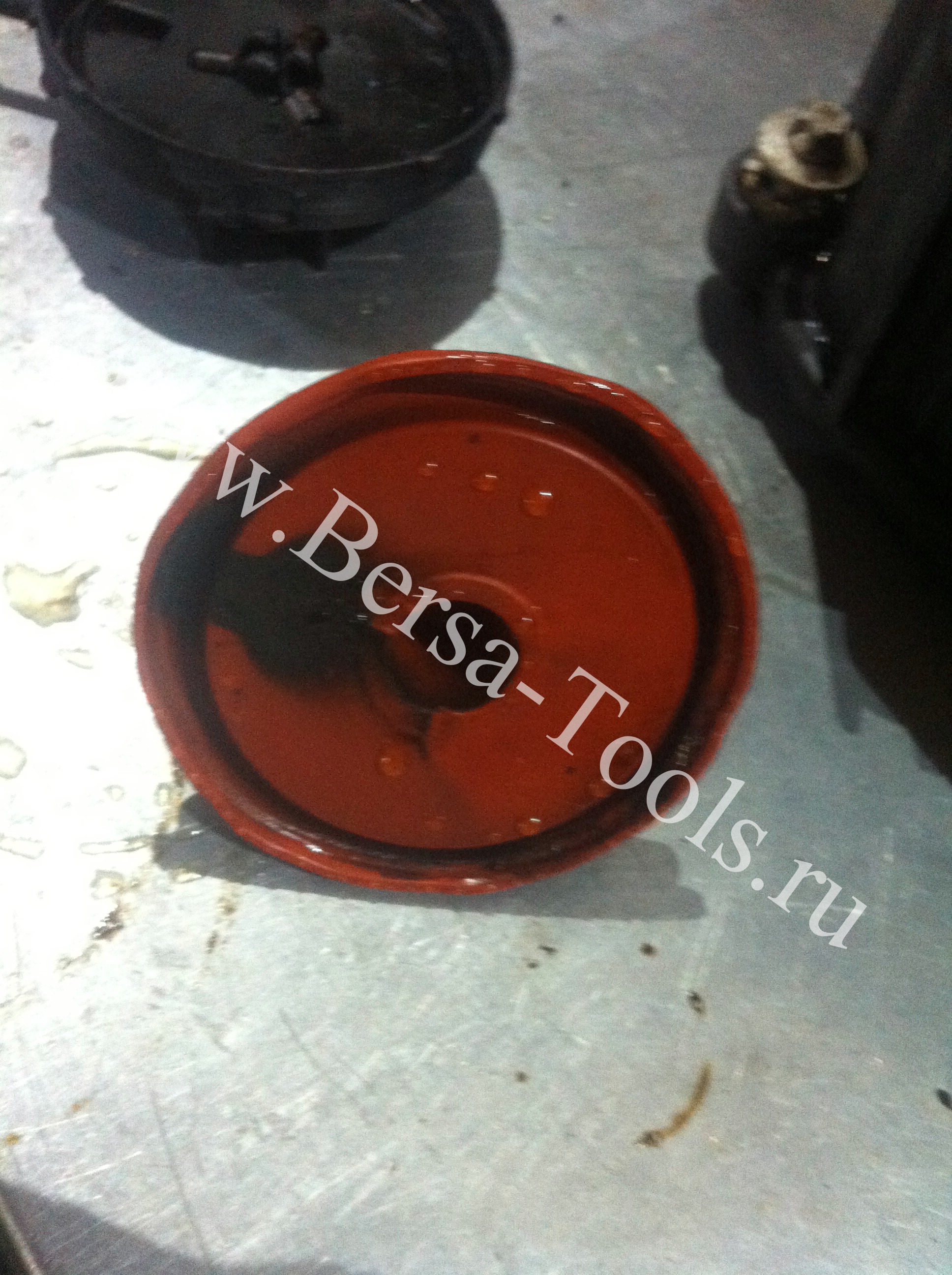

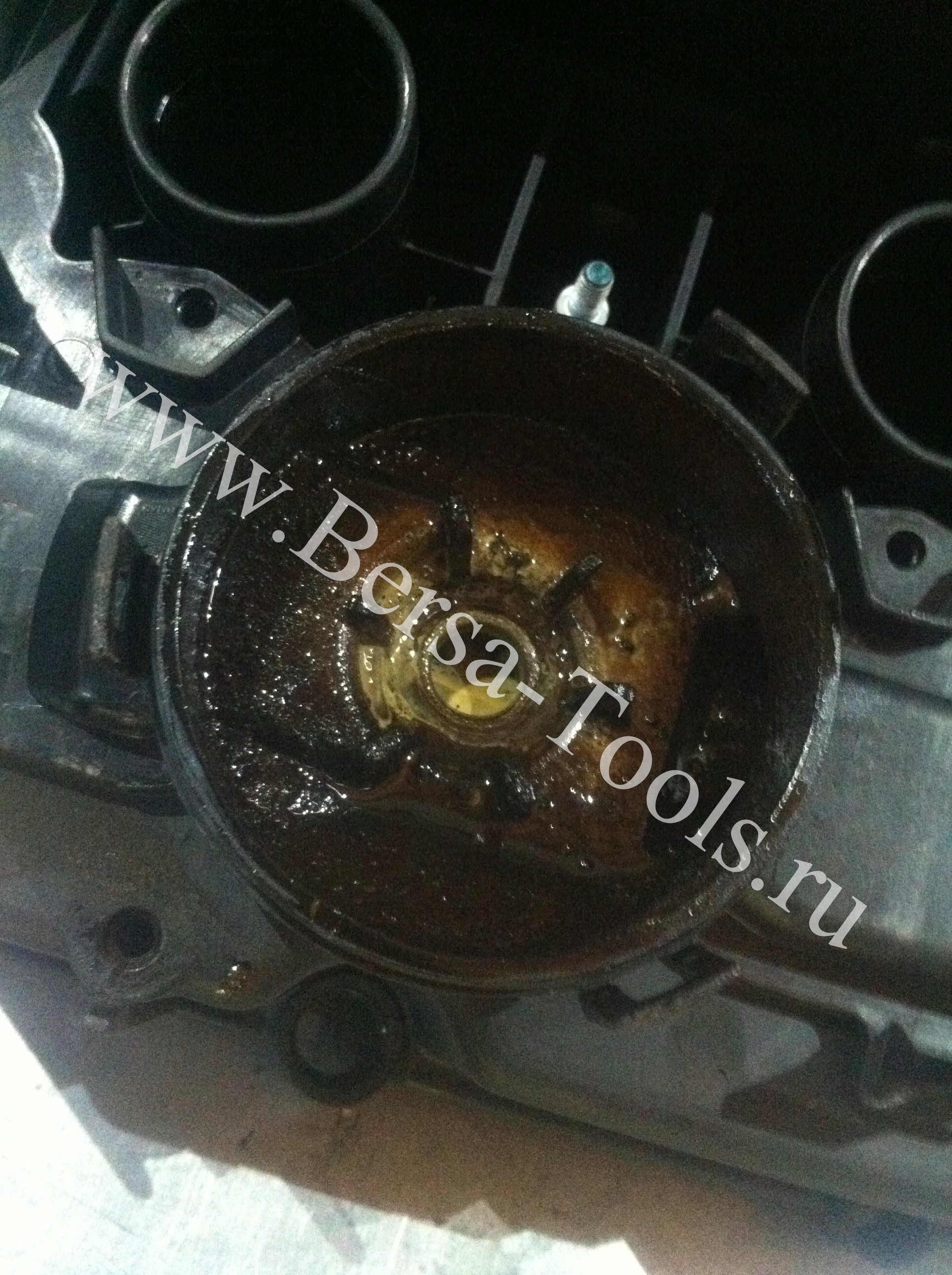

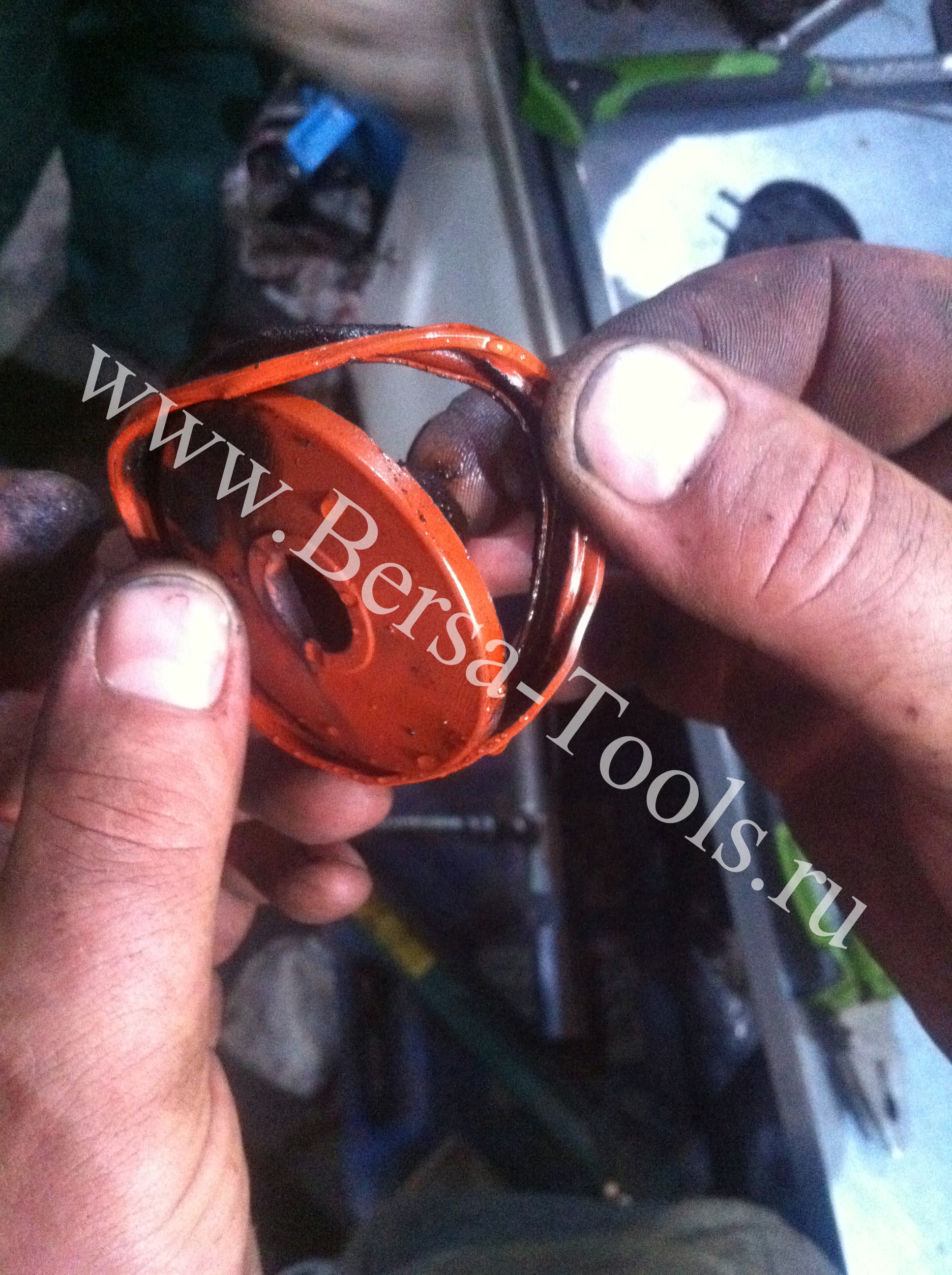

6) Видим развалившуюся мембрану, конденсат с маслом в каналах, пружинку клапана. Промываем посадочное место, пружинку, крышку очистителем карбюратора, продувем каналы. Обязательно надо продуть сосок крышки клапана, если он забит - клапан не будет функционировать! Внимательно смотрим на старую и новую мембраны сзади, разница в диаметрах отверстия по центру - из-за особенности производства, поэтому необходимо немного доработать крышку (срезать лишнюю пластмассу на ней, чтобы мембрана полностью садилась на место)

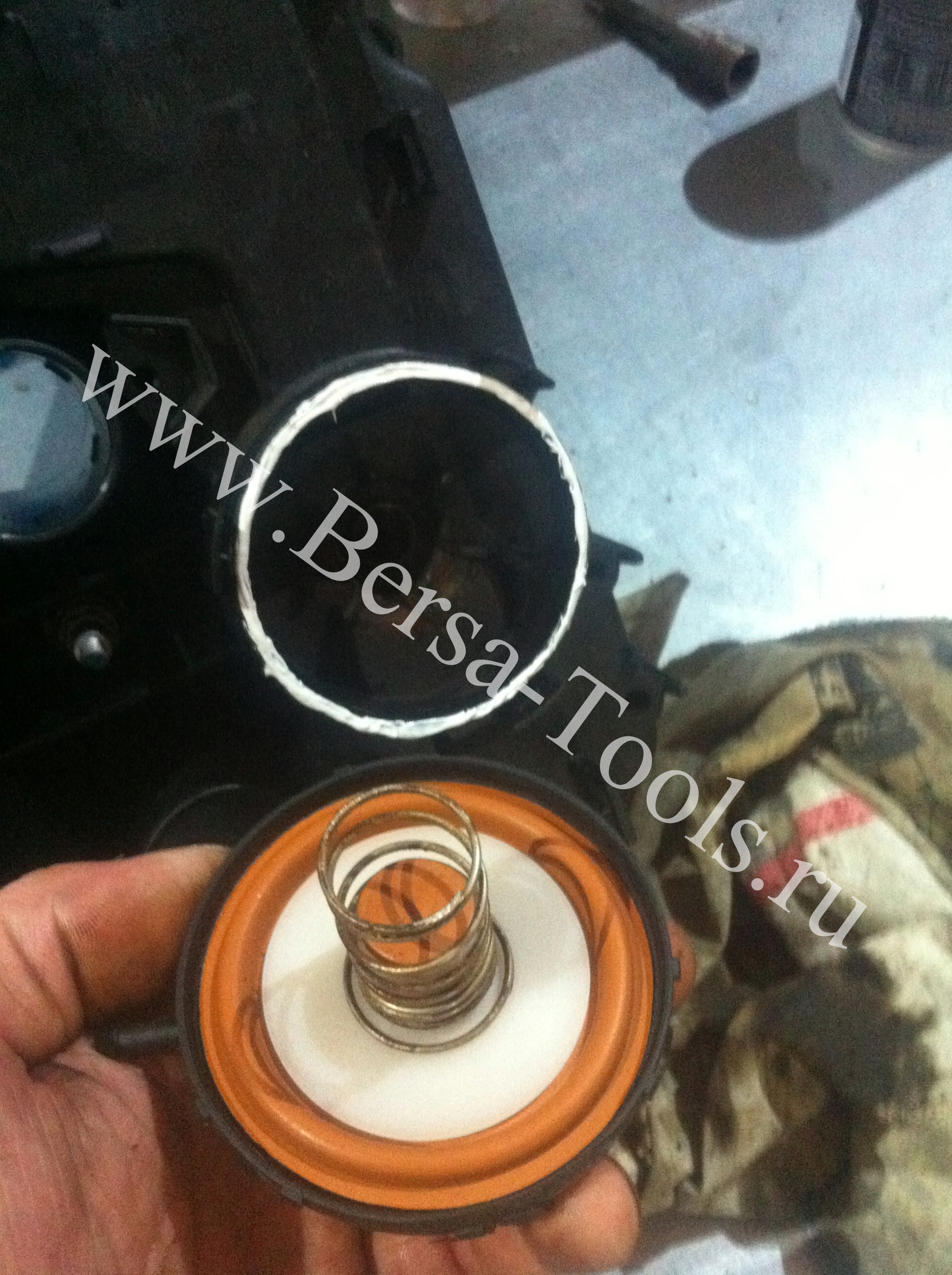

7) Ставим мембрану на место, не забываем про пружинку. Перед установкой нагреваем ушки которые мы отгибали и сгибаем их к центру. Для спокойствия наносим на кромку немного герметика и собираем. Проверить легко - так же дуем через шланг в сосок крышки клапана, продуваться не должно.







8) Ставим все на место, собираем в обратном порядке. После замены мембраны необходимо сбросить адаптации по мотору, а так же обучить сервомотор Valvetronic упорам, т.к. он снимался с места. Моем мотор.

Для ремонта нам понадобились мембрана КВКГ N52N (N51, N52, N52N, N52K), прокладка клапанной крышки, прокладка разъема Valvetronic, прокладка серводвигателя Valvetronic, в случае если клапанная крышка вскрывется не в первый раз - обязательна замена болтов!)

Все работы выполнены у нас в сервисе Vektor-BMW г. Киров, ул Новая 1. 8 964 251 92 74
