Ремонт заслонки DISA BMW N52 c малой лопастью

Основные предпосылки износа, повреждения системы изменения геометрии впускного коллектора BMW DISA являются:

• Повышенный расход топлива
• Плохая динамика разгона (особенно на на низких оборотах)
• Пропуски зажигания (попадание заслонки или обломка во впускной канал одного из цилиндров, если мотор "потроил" и пережевал заслонку, Вам повезло, если заслонка попадет под клапан возможно выпадание рокера, или как более печальный вариант - встреча впускного клапана с поршнем, иногда заслонка просто лежит и перекрывает поток воздуха в цилиндр)
• Ошибки по диагностике (например 002AAC, Система впуска с изменяемой длиной впускного тракта 2, самодиагностика)

Причина износа, повреждения:

• Конструктивная особенность (пластиковые комплектующие)
• Износ сальника и попадание масла внутрь заслонки ( необходимо проверить систему КВКГ N52)

В первую очередь подключаемся диагностикой - проводим тест-блок по заслонкам DISA. Слушаем движение их к коллекторе, движение есть - слышен звук, уже хорошо, нет звука - тоже не беда.

Чтобы снять малую заслонку - необходимо снять патрубок дроссельной заслонки и корпус воздушного фильтра и впускной коллектор, она прикручена со стороны дроссельной заслонки. Снимаем заслонку ДИСА - проводим тест-блок, смотрим на движение заслонки. На последних кадрах видно - щелчок есть, а движения заслонки нет.

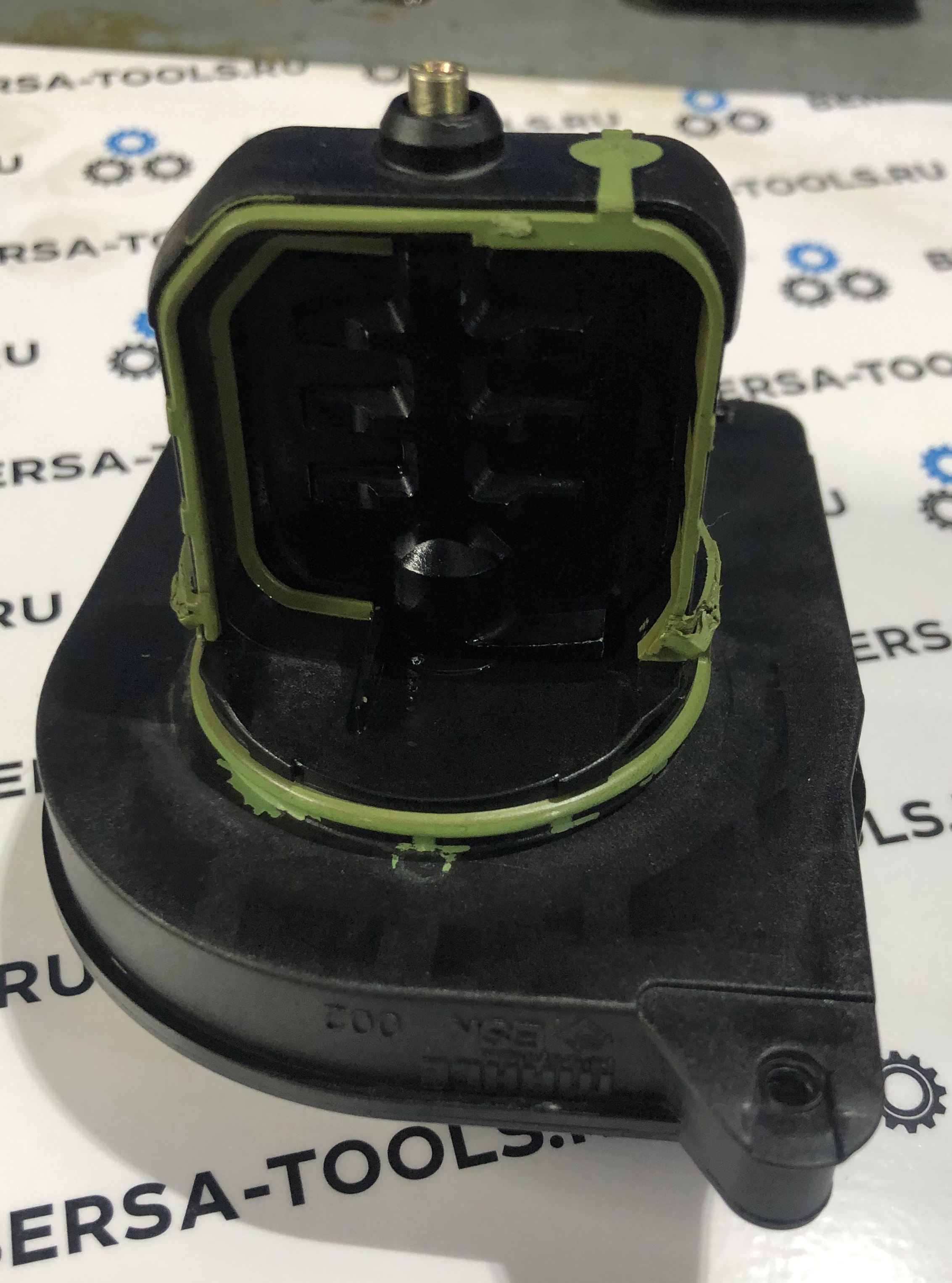

Заслонка крепится на 3х винтах. Номера заслонки DISA

• 11617522928
• 11617560538

Снимаем заслонку - уходим на стол. Из инструмента понадобится нож, по которому можно стучать, молоток, ключ на 7 (или 8), очиститель карбюратора (можно бензин), силиконовая смазка спрей, герметик Victor Reinz Reinzosil, ветошь, сжатый воздух ( в идеале) и фен.

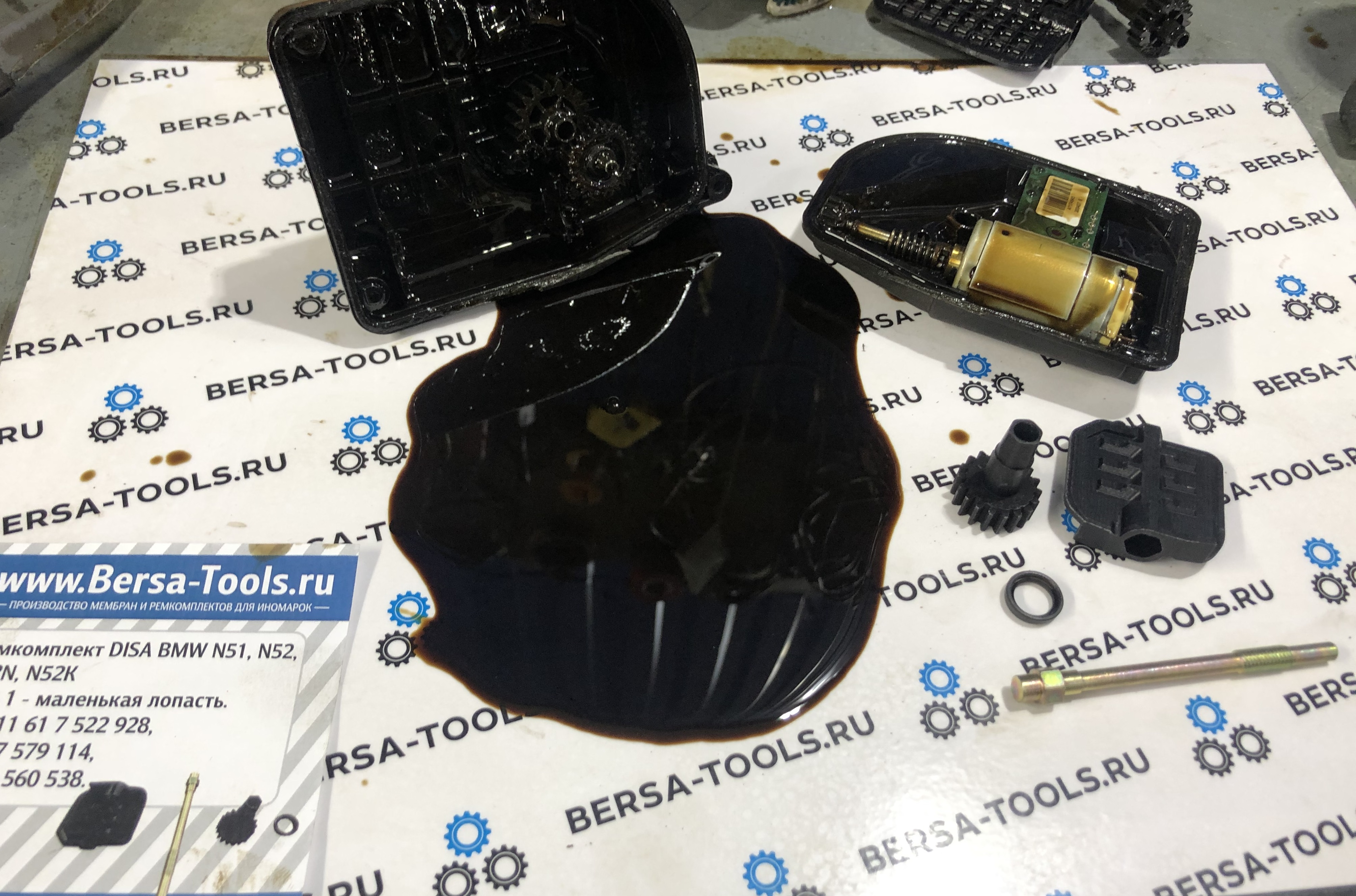

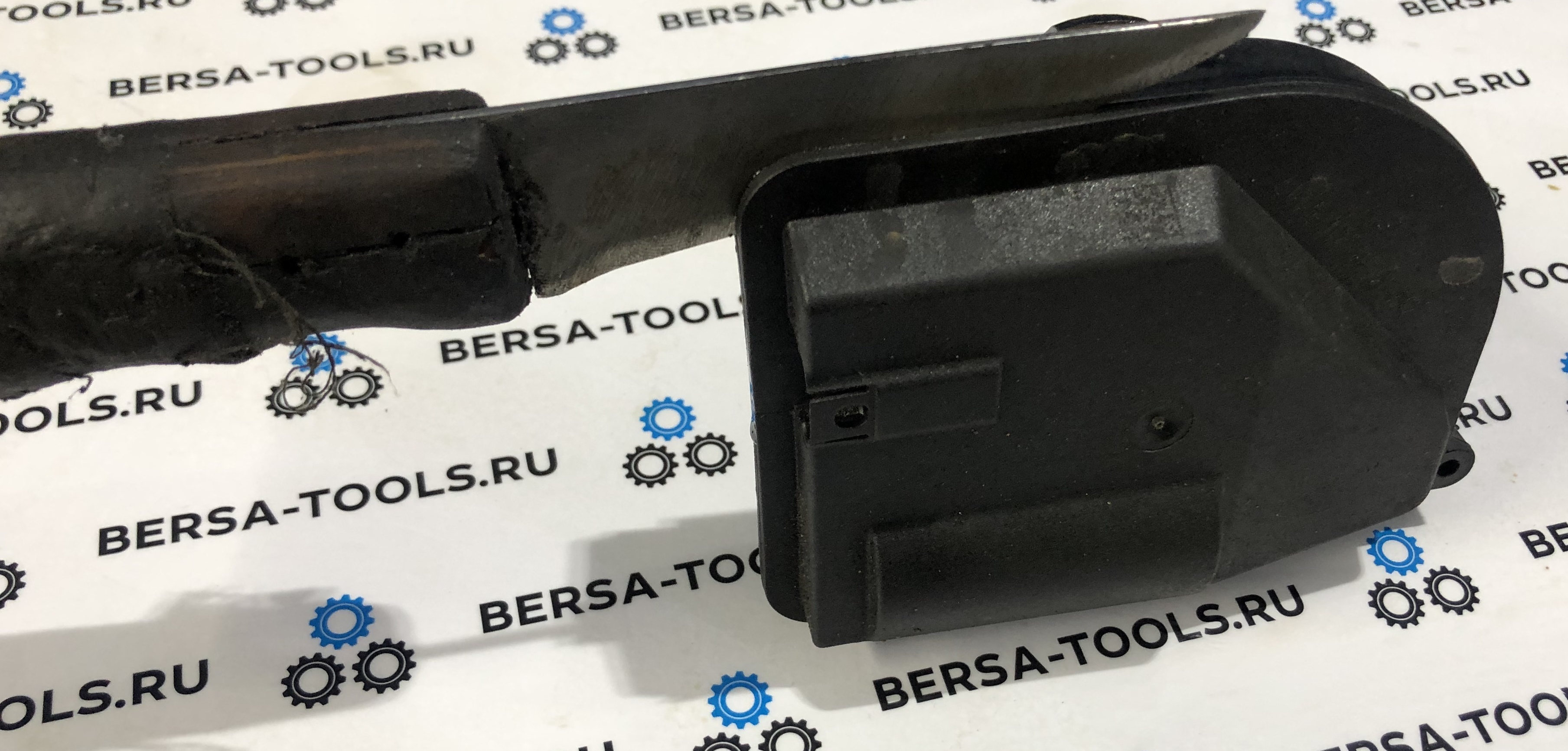

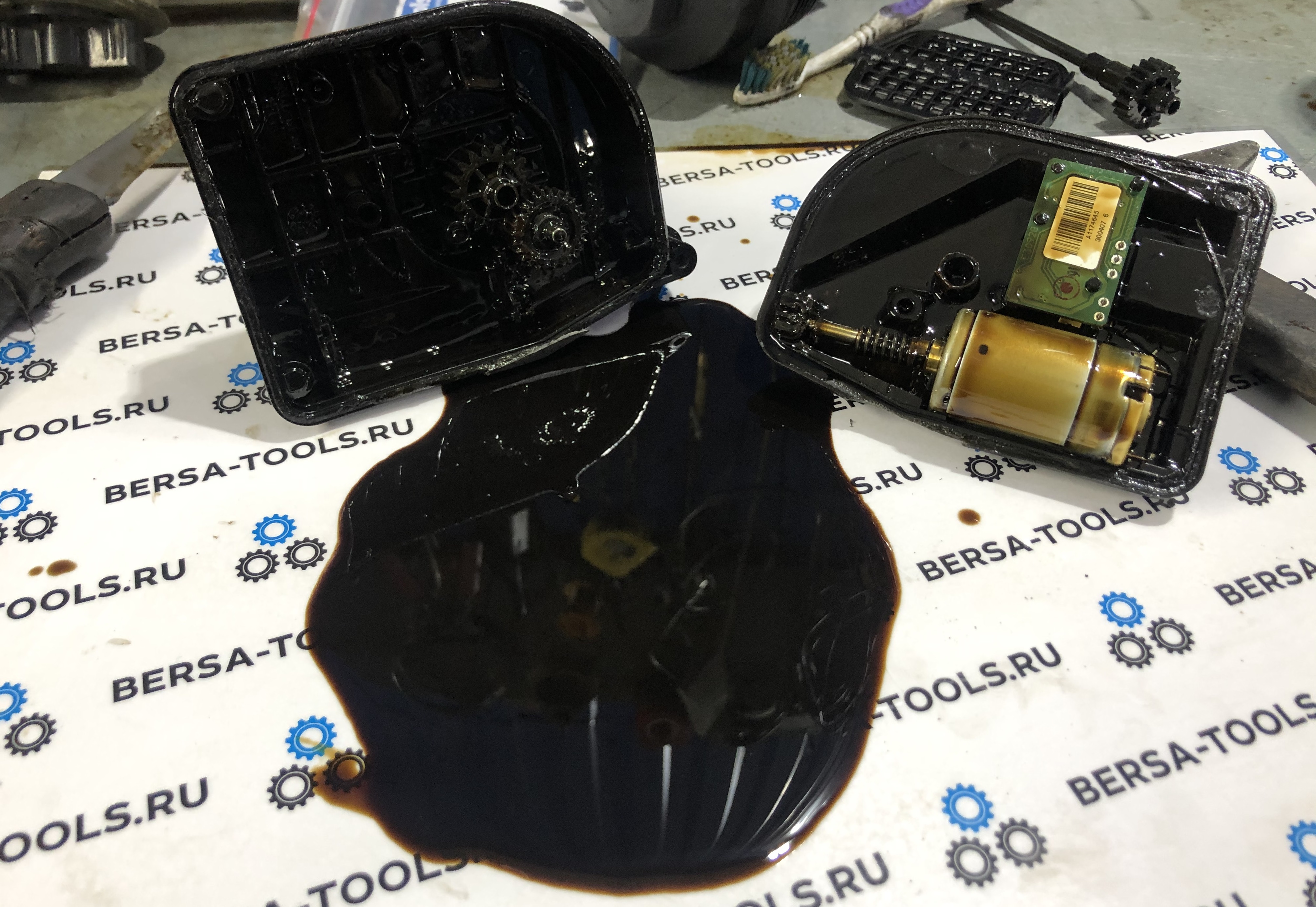

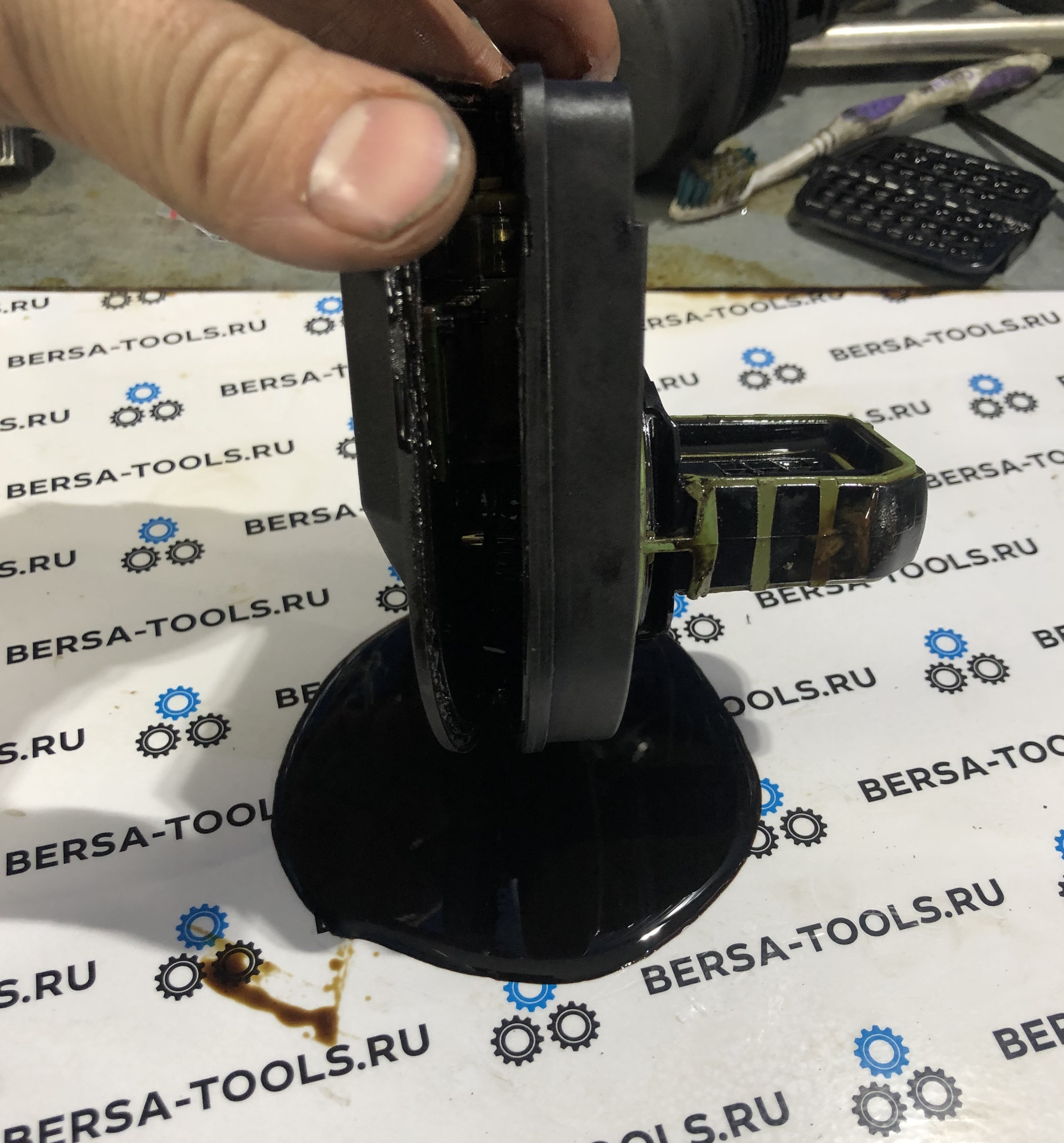

Раскалываем заслонку DISA BMW ножом и молотком - видим полный корпус масла.

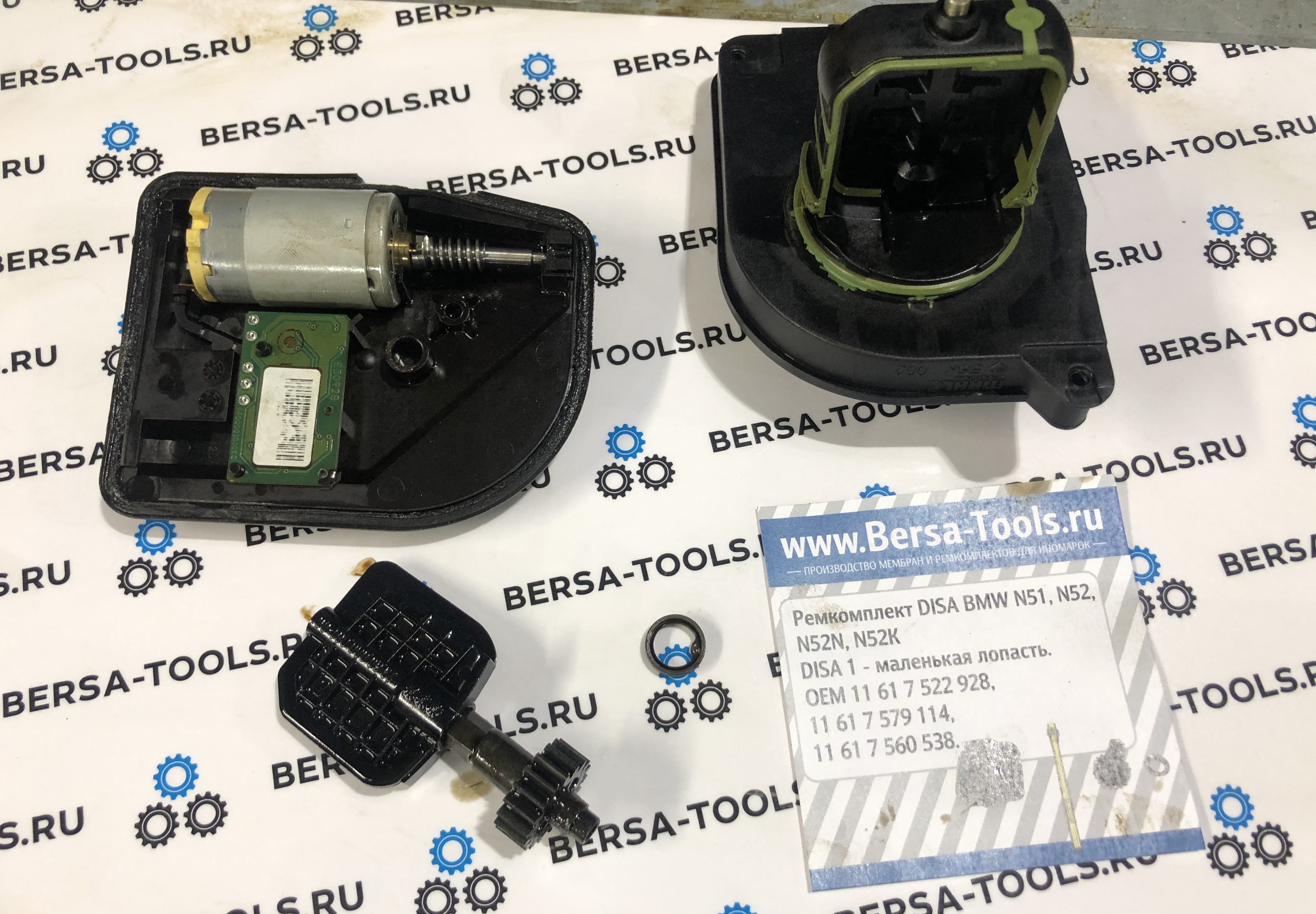

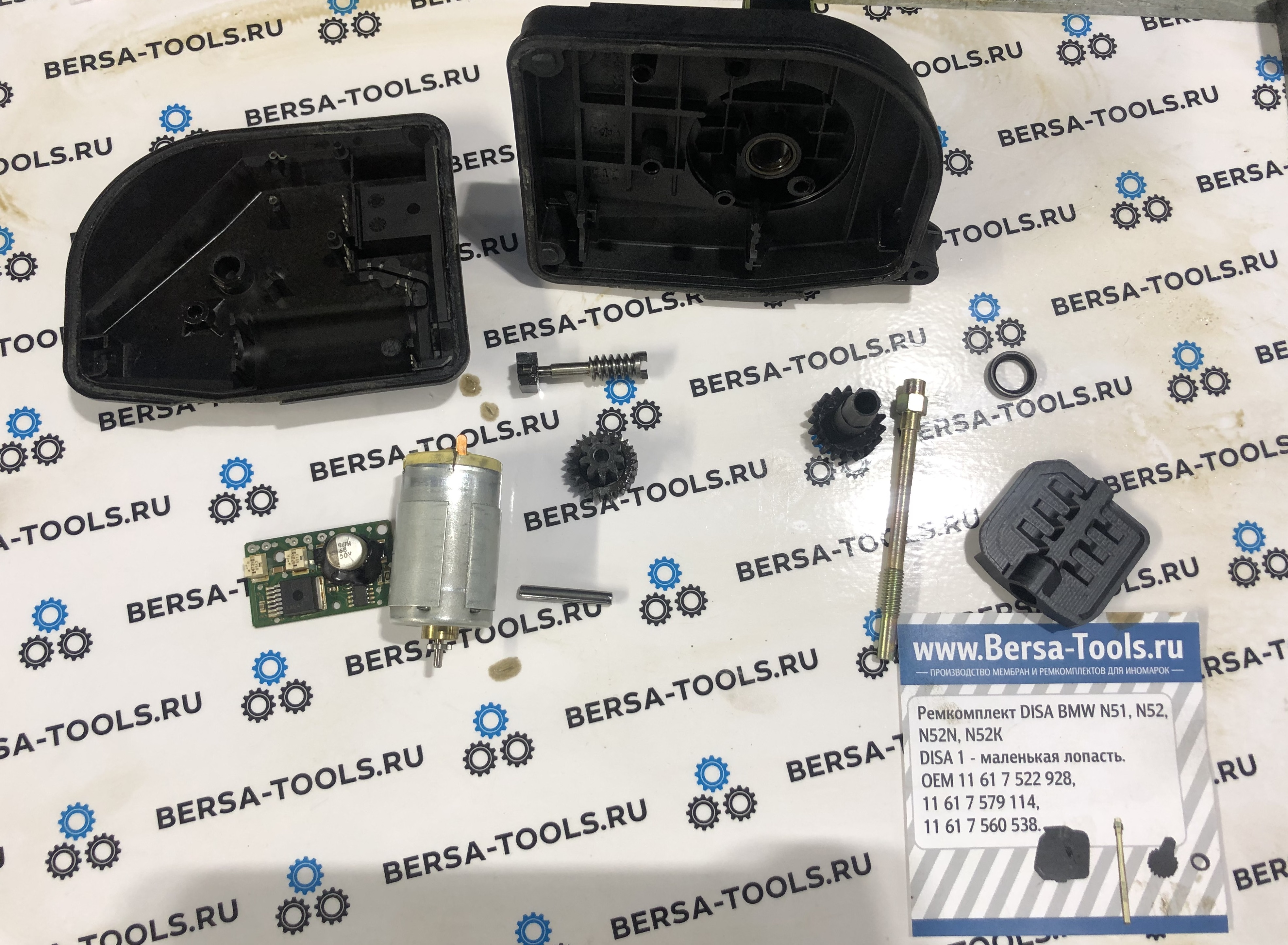

Снимаем мотор движением вверх, снимаем плату. Отмываем все карбклинером, продуваем воздухом - несколько раз, затем просушиваем плату и моторчик DISA феном. Электродвигатель проверяем от аккумулятора 12 в (с машины) на 30 секунд в каждую сторону - проверяем работоспособность, должен крутиться быстро, без остановок. Чистим крышку, сушим ее, устанавливаем плату, электромоторчик и червячный вал (смазав его силиконовой смазкой).

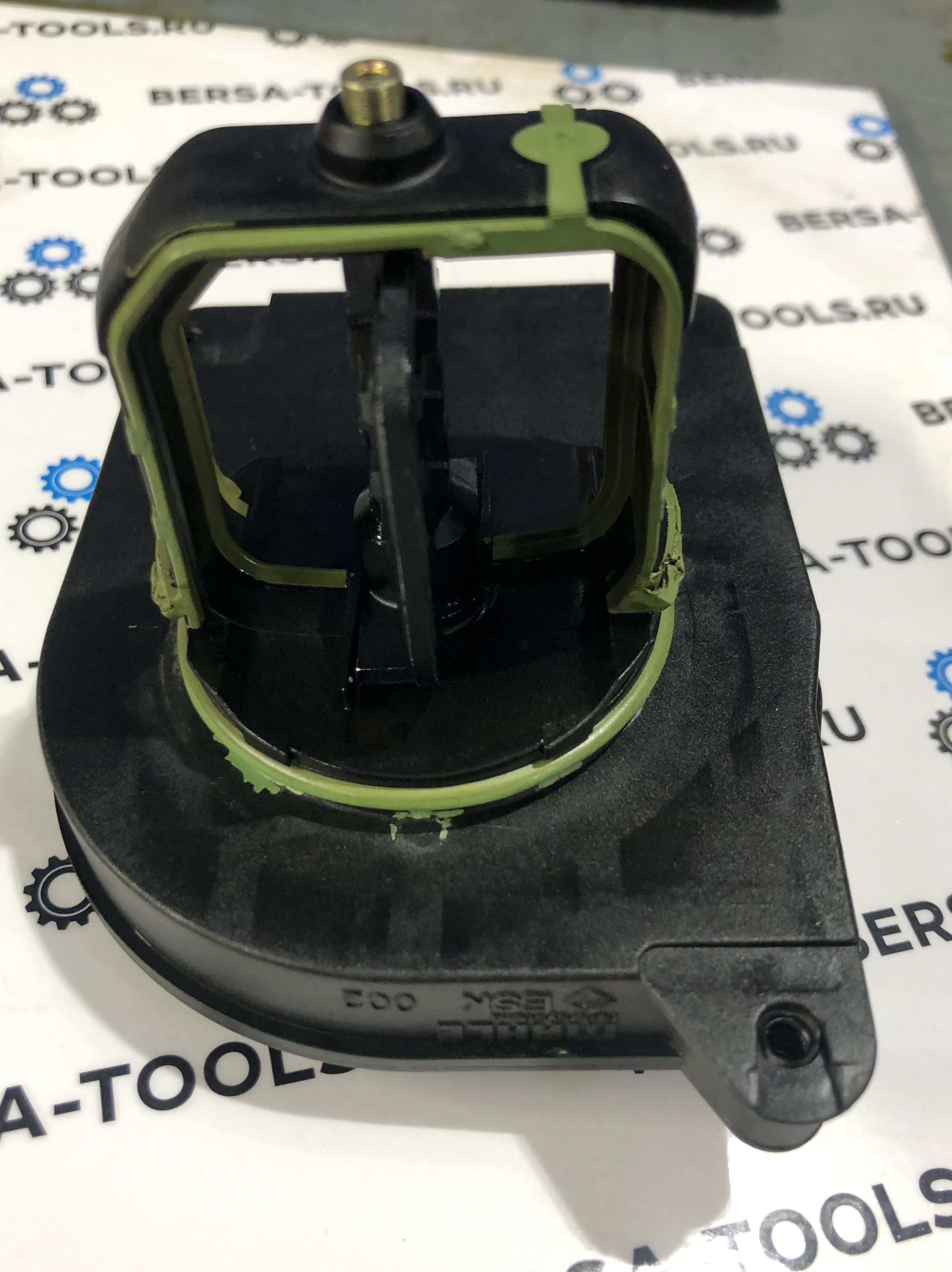

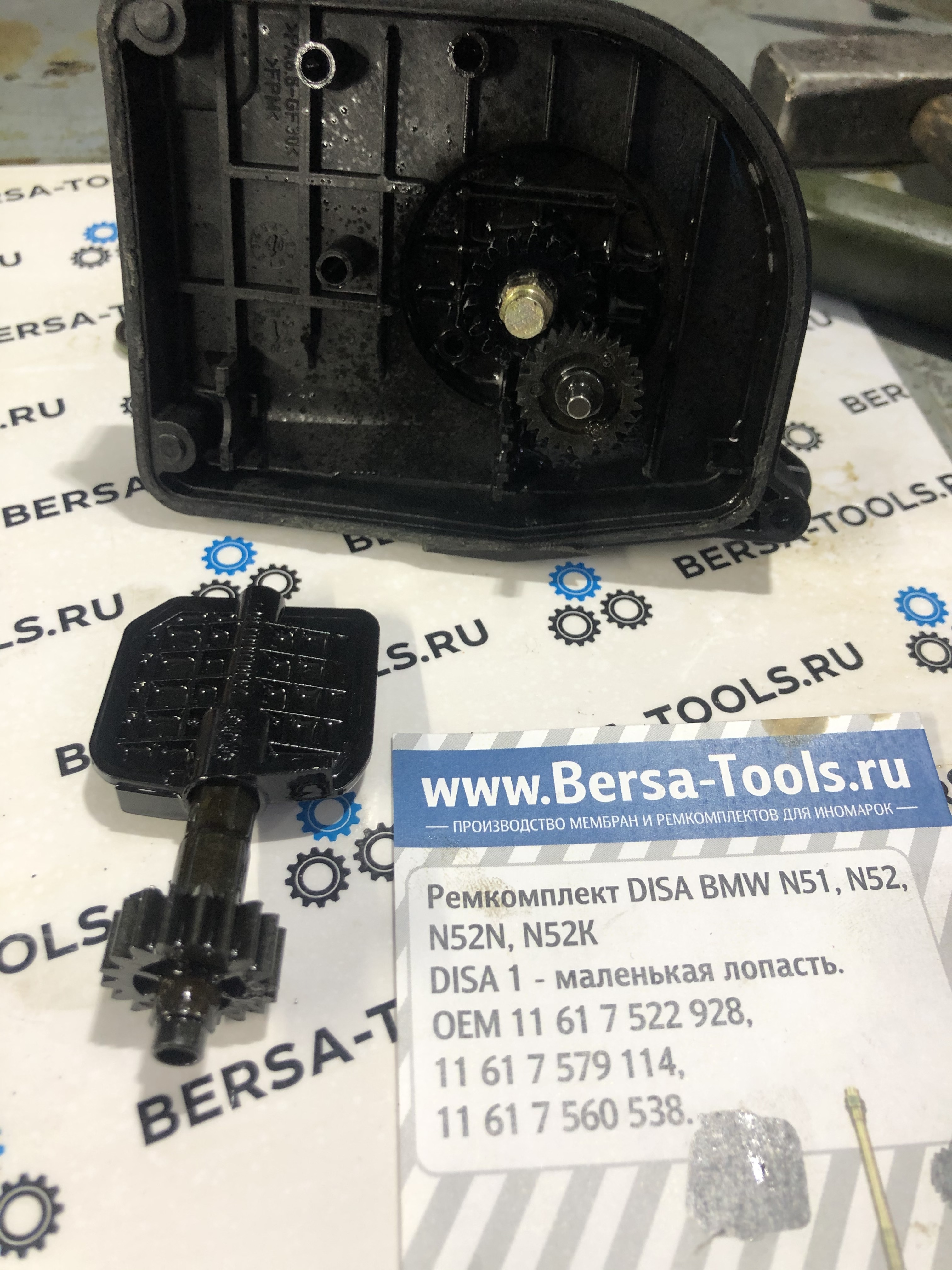

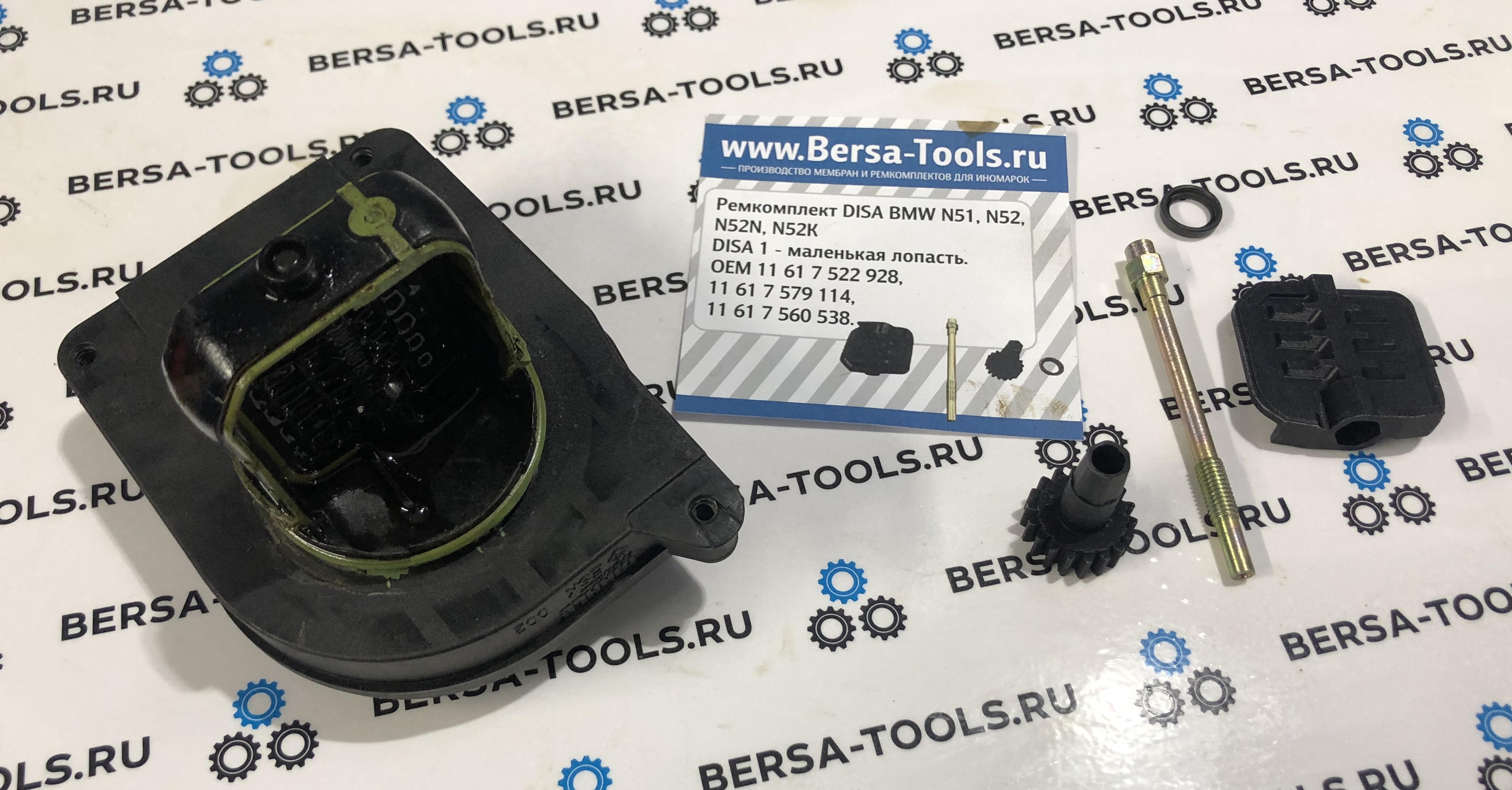

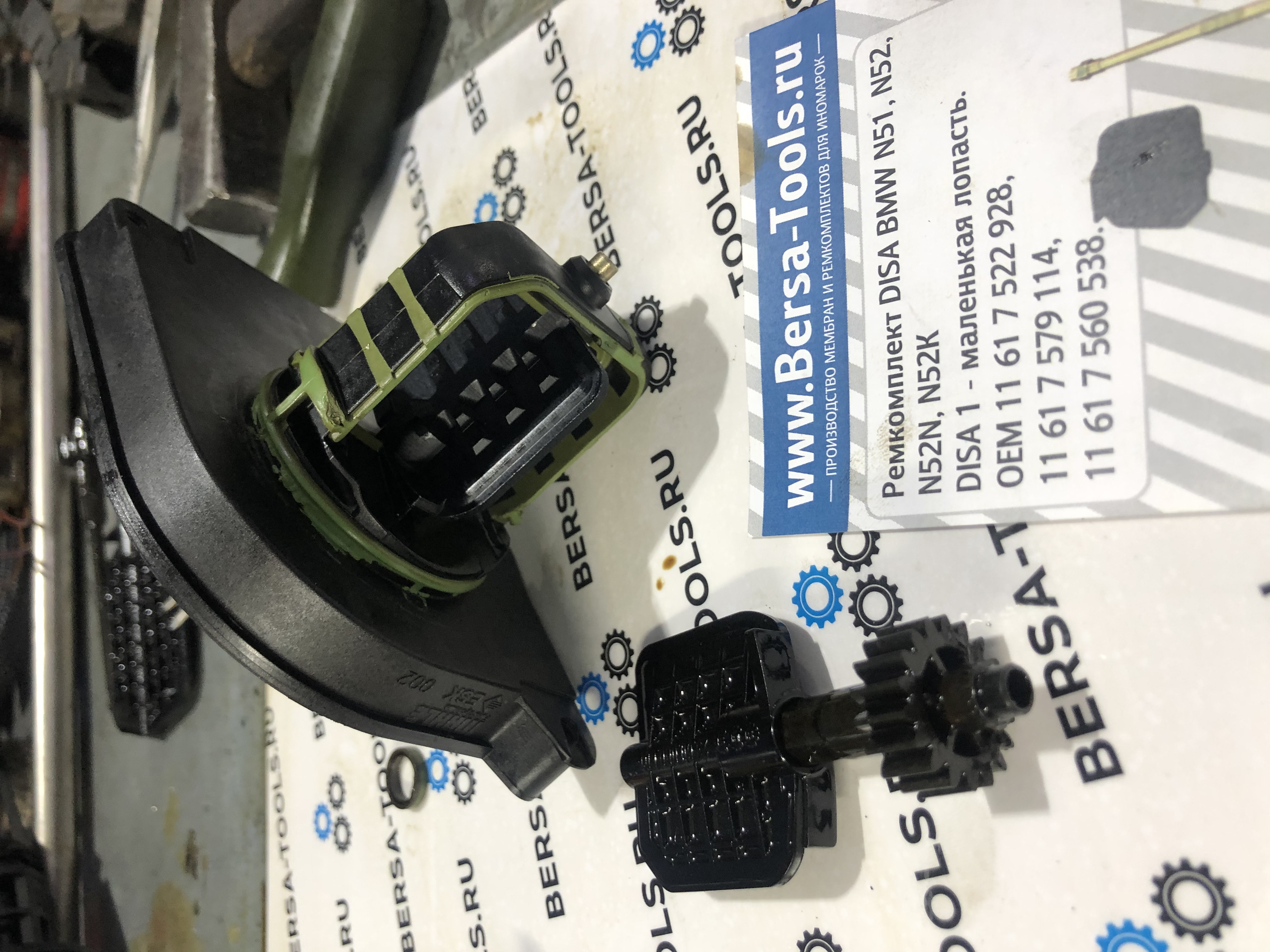

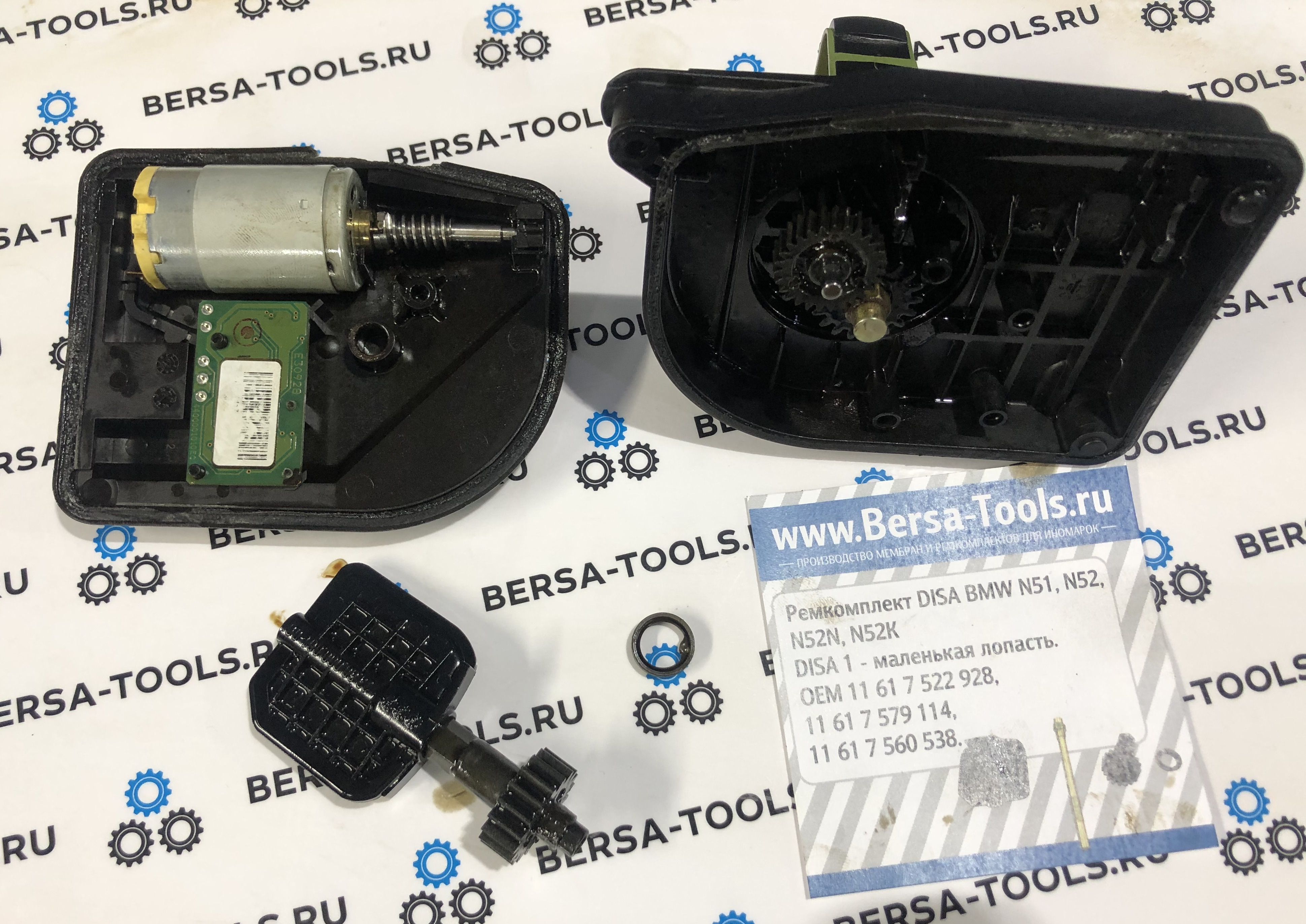

Со второй части заслонки - снимаем промежуточную шестерню на оси - моем, сушим. Снимаем лопасть с шестерней и убираем их. Отмываем крышку, сушим - видим причину - сальник оси DISA. Старый удаляем, устанавливаем новый из ремкомплекта Берсатулс. Вставляем новую лопасть из ремкомплекта Bersa-Tools (ставится только в одном положении, не ошибиться), смазываем новую шестеренку из ремкомплекта и вставляем в ось через сальник - затягиваем, без пристрастия. Смазываем ось и промежуточную шестерню - устанавливаем их, проверяем на легкость хода, отсутствие заклиниваний.

Соединяем половинки вместе - подключаем к авто, проводим тест дифференцированной системы подачи воздуха БМВ, заслонка должна двигаться резко от упора до упора, без заеданий.

Если все работает, то обезжириваем части заслонки карбклинером. Мажем герметик на стыковочный край и зажимаем заслонку сохнуть в тисках или струбцинах, в идеале на сутки.

Собираем в обратном порядке, устанавливаем на Ваш БМВ.

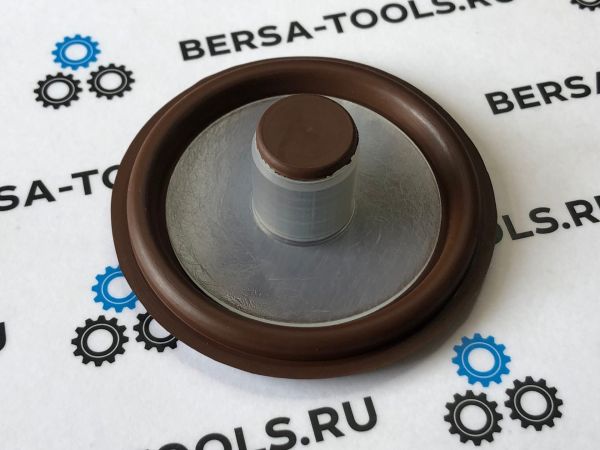

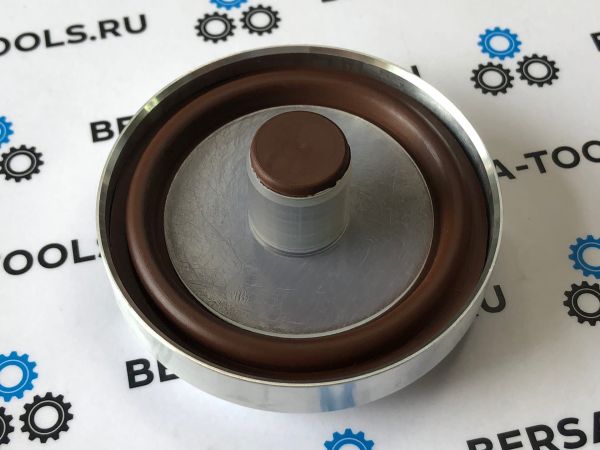

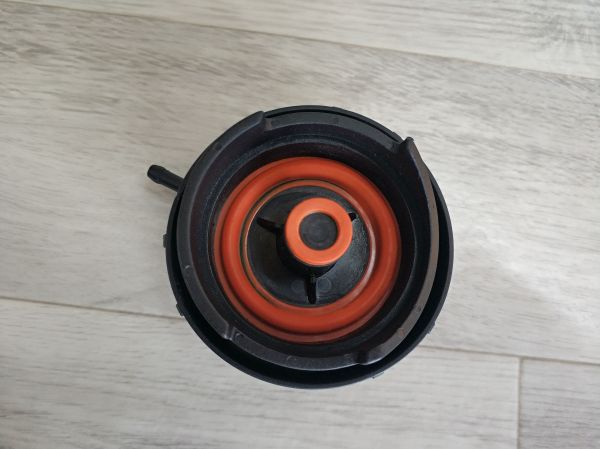

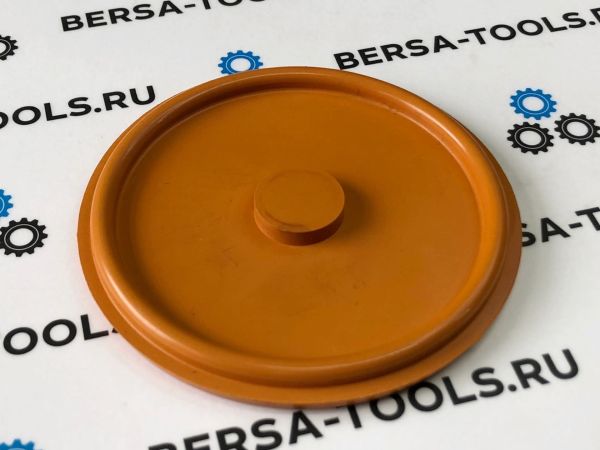

Обильное количество масла в впускном коллекторе - причина проверить систему КВКГ. Если клапанная крышка пластиковая, то мембрана в ней. У нас в наличии мембраны и ремкомплекты КВКГ N52N. Если клапанная крышка алюминиевая, то клапан КВКГ установлен под впускным коллектором, к нему у нас тоже имеются мембраны в наличии.
