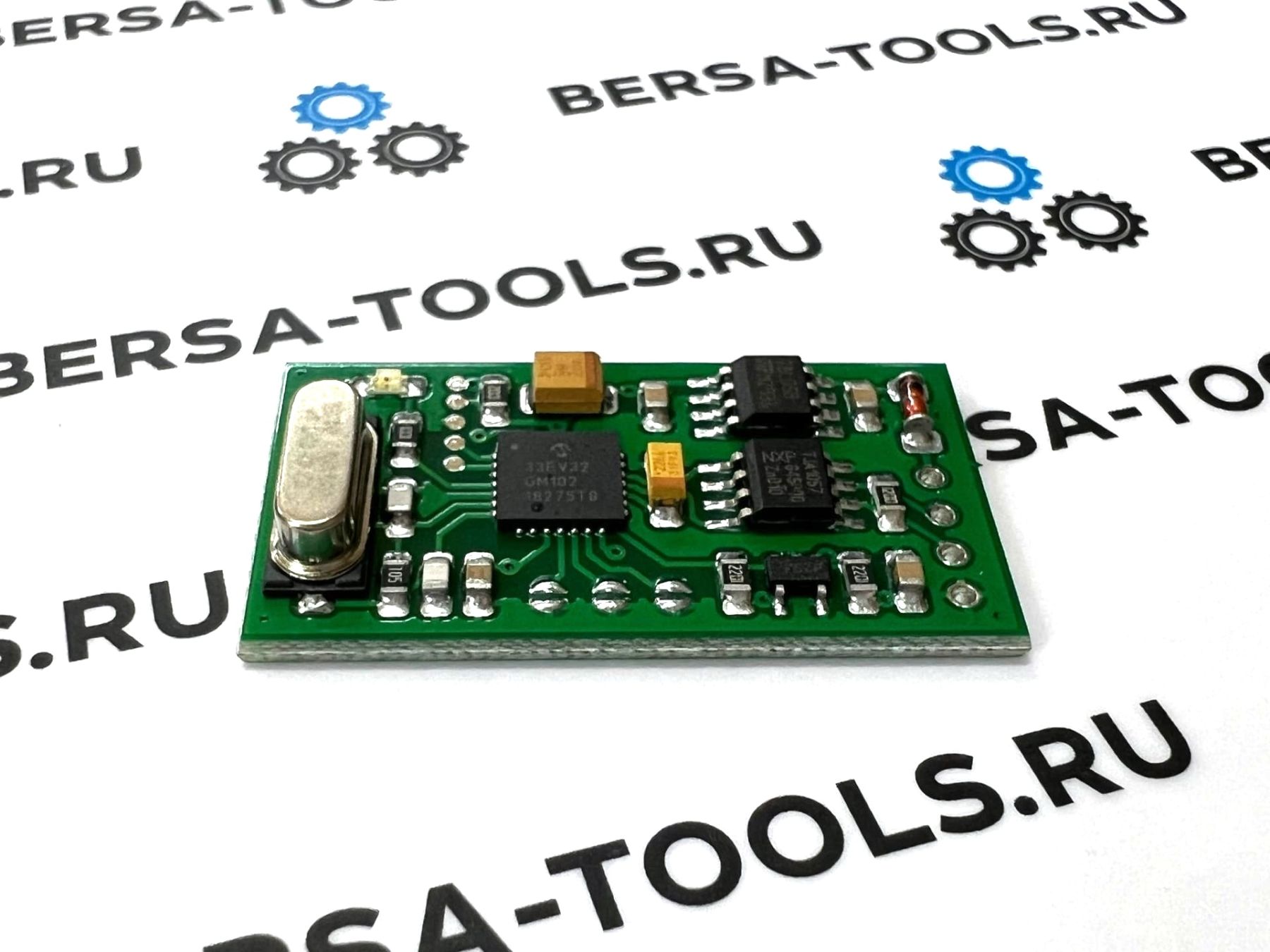

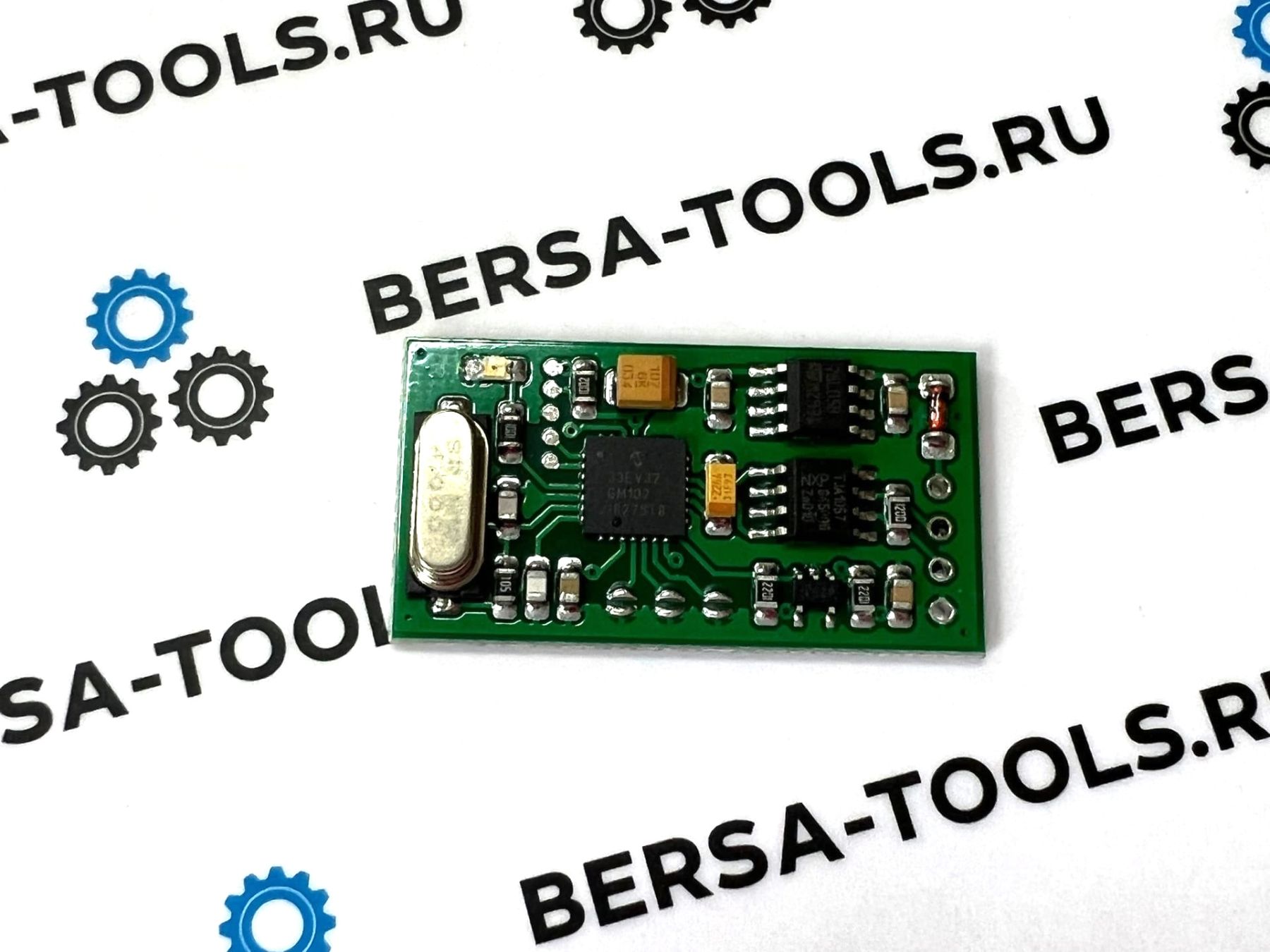

Эмулятор VAG IMMO-5 (CAN)

Эмулятор VAG Immo-5 (CAN), для системы IMMO-5 WFS5 основана на авторизации ECU через 16-байтовый CS и MAC.

Для автомобилей Audi, VW, Seat, Skoda, Bentley, Lamborghini, оснащенных системой WFS5 (immo 5). Работает через CAN, 500 кб, предназначен для
авторизации ECU.

Конфигурация:
Используйте любой регистратор CAN или устройство MB can. Запустите программное обеспечение конфигуратора, введите все необходимые данные,
нажмите “Построить”. На экране вы увидите три сообщения CAN. Действуйте следующим образом:

• JMP должен быть открыт, чтобы разрешить обновление, подключить регистратор или MBcan,
• запустите конфигуратор WFS5, выберите нужные параметры, введите все необходимые данные ( ПРИМЕЧАНИЕ:
  используйте immo (BCM) MAC, часть ECU здесь не нужна и игнорируется.)
• нажмите “Построить”. На экране вы увидите 3 сообщения CAN.
• нажмите “Запись”, если у вас есть MBcan. В случае успеха все поля должны стать зелеными на несколько
  секунд.
• ИЛИ: передайте все эти три сообщения в эмулятор с помощью CAN logger. Соблюдайте обратную связь -
  должно быть получено 3 кадра, идентификатор 7FF. Полученные кадры должны содержать одни и те же данные.
• Поместите паяное соединение на короткое замыкание JMP, установите эмулятор в автомобиль / ЭБУ.

Установка:

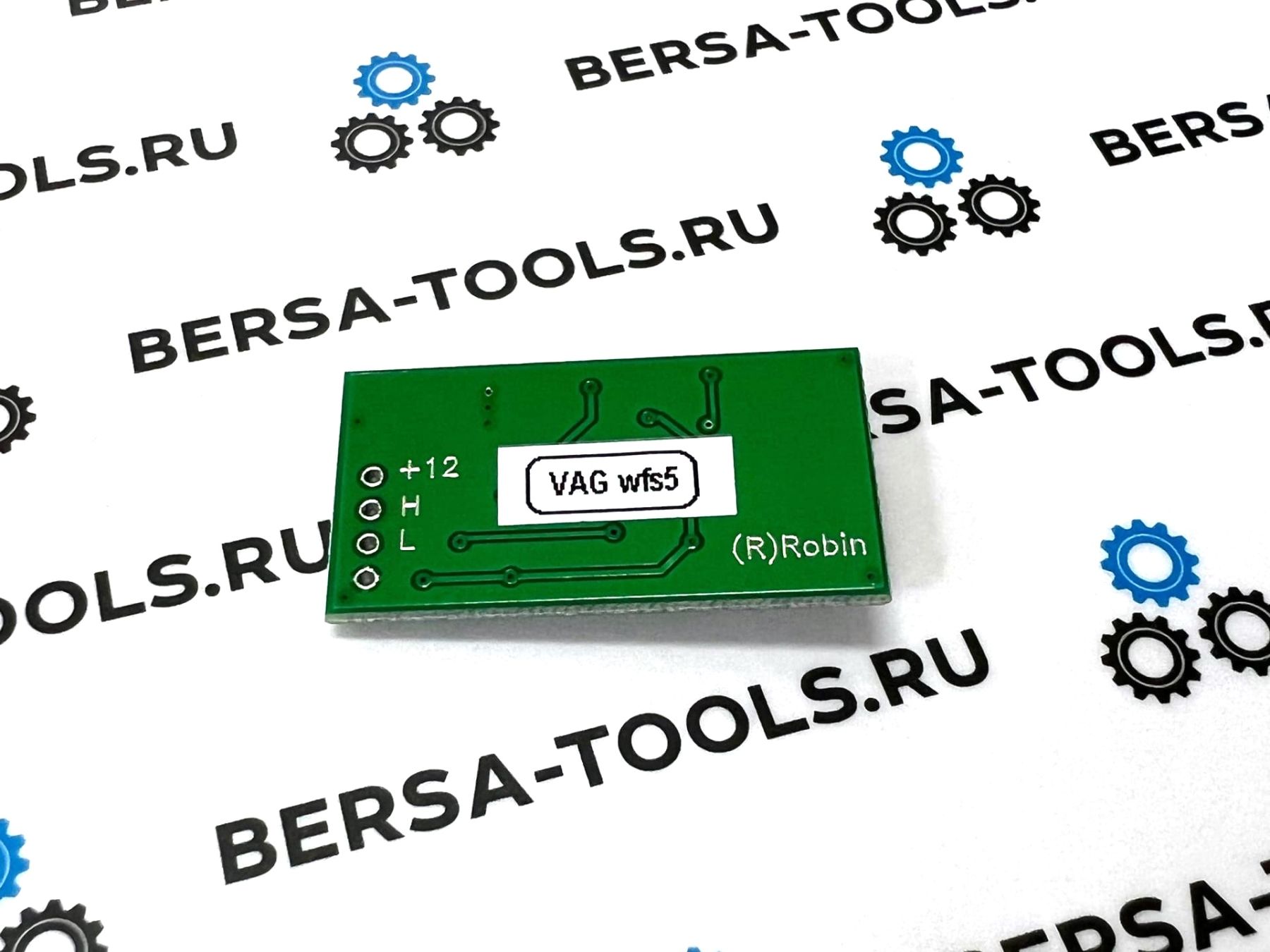

Подключите устройство непосредственно к CAN, подсоедините провод заземления
и источник питания (клемма ”15”, горячая при
включенном зажигании, IGN_ON).

JMP открыт – конфигурация разрешена,
JMP закорочен – обновление данных запрещено

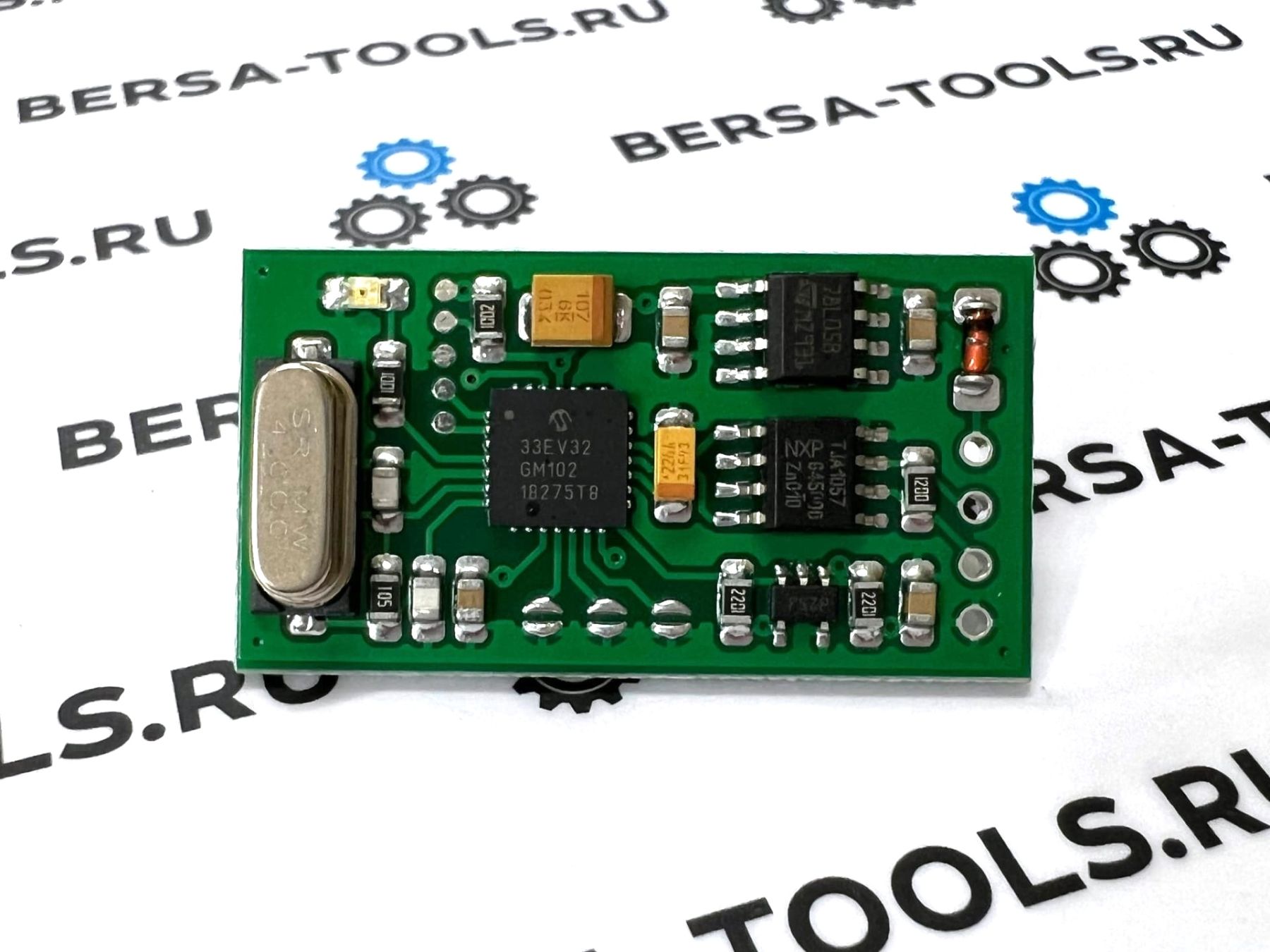

Светодиод на плате эмулятора:

• Одно короткое мигание: при включении питания,

• Длительное мигание (4 секунды) – получен запрос авторизации ECU, CS, PWR, соответствие МАРКИ.
  ПРИМЕЧАНИЕ: ЭБУ все еще может быть несанкционированным из-за
  неправильного MAC!

• Серия коротких миганий: получен запрос ECU,
  неверные данные (CS, PWR, МАРКА).
